Лестница на чердак своими руками

Виды

Если вы озаботились оборудованием своего чердачного помещения, вам придется раз и навсегда решить вопрос с устройством подъема. Чердачные лесенки отличаются по материалу, использованному для их изготовления, конструкции и форме. Обычно по этим признакам их делят на следующие виды:

  1. Стационарные. Стационарными называют капитальные, неподвижные конструкции, которые используются постоянно. Лесенка стационарного типа имеет опору не только на пол, но и на поверхность стен и крепится к чердачному перекрытию. Такая модель наиболее удобна и безопасна, вдоль всей длины лестницы идут перила, которые не дадут при подъеме упасть. Стационарные модели могут быть прямыми, имеющими 1 марш, двухмаршевыми или винтовыми.

  2. Складные. Складные модели отличаются тем, что в сложенном виде они прячутся в чердачном люке, поэтому не нарушают единство пространства и стиля в помещении. Они занимают мало места, компактные и легкие. При необходимости механизм готов мгновенно раздвинуться, чтобы предоставить доступ на чердак. Этот вариант подходит для помещений, которые используются неинтенсивно, время от времени. Чтобы установить складную лесенку потребуется надежное крепление, необходимое для безопасной эксплуатации.

Как своими руками сделать чердачную лестницу

Длина лестницы, ведущей на чердак, необходима больше длины от потолка до пола

Она ведь состоит из секций, размер которых важно определить верно. Одна секция по размеру должна совпадать с размером люка, другая чуть короче, чем первая, чтобы не задевать за потолок в процессе откидывания

Секция под номером 3 делается, в соответствии длины остаточного отрезка. Один брусок необходимо соединить с концом лестницы вверху посредством петель. Следующий брусок следует прочно зафиксировать в нижней части лестницы.

Сделать все нужно аккуратно, чтобы не затруднить передвижение по ступеням лестницы. Для того чтобы закрепить карточные петли, следует отмерить снизу от лестницы 2/3 её длины, а потом произвести распил в этом месте. Распиленные части надо скрепить петлями, которые должны быть расположены с тыла лестницы для возможности правильно складываться. Необходимые предметы для сооружения чердачной лестницы – доски намеченного размера и ширины.

Процесс изготовления:

На одну из досок нужно нанести разметку угла наклона люка.
Дальше размечают местонахождение ступеней лестницы

Для этого доски важно плотно скрепить скотчем – тогда разметка получится правильная.
Сами секции соединяются шарнирами. Для этого необходимо сделать отверстия под болты.
Специальным приспособлением, называемым фрезером, нужно всем граням придать законченный вид.
По разметке доски распиливают.
Перекладины лестницы надо нарезать, учитывая необходимую ширину и отшлифовать.
Потом скрепить все детали саморезами, при этом используя клей.

Конструкция и виды моделей

Чердачные складные лестницы удобны для подъема в домах с люком, так как крепятся к нему и когда не нужны, прячутся в потолок. Они очень популярны в сравнении с приставными изделиями, потому что более безопасны. У них имеется целый ряд преимуществ:

  1. Компактность. Даже в разложенном виде им не требуется столько места, сколько занимает стационарное изделие. Кроме того, их дизайн необязательно должен совпадать с отдельными деталями общего интерьера.
  2. Простота в использовании. Легко складываются и раскладываются: стоит только потянуть за люк, и секции выдвинутся сами.
  3. Доступная цена. Вполне бюджетный вариант и доступен для семьи с небольшим достатком.
  4. Несложность чертежей. В проекте сможет разобраться даже новичок.

Чтобы выбрать модель лестницы для изготовления своими руками, надо присмотреться внимательно к существующим видам. Раскладные устройства бывают выдвижными, телескопическими, гармошкой, откидными и складными в виде книжки. Последние являются одним из самых простых вариантов для лесенки-самоделки. Принцип их монтажа несложен, если делать все по прилагаемой к ним инструкции. Материал можно выбрать один из двух — дерево или металл.

Если изделие не предполагается для большой нагрузки, фурнитуру для него можно приобрести и пластиковую, в этом случае отпадет необходимость в смазке (ведь пластик не ржавеет). Для хорошей теплоизоляции лучше всего использовать пенополистирол, которым заполняется крышка люка. Чердачные лестницы могут раскладываться вручную и автоматически.

Типы изделий и выбор материала

Есть три типа лестниц, с помощью которых можно подняться на чердак — стационарные, переносные и раскладные. Широкая маршевая лестница с перилами, конечно, самая крепкая и долговечная, но не во всех помещениях ее можно установить, особенно проблемно это сделать на маленькой площади. Переносные используются как временный вариант, они небезопасны и неудобны. Получается, что складные – самый приемлемый вариант.

По применению и безопасности они не только не уступают стандартным этажным лестницам, но еще имеют и существенный плюс – занимают мало места. Поэтому для самостоятельного изготовления можно порекомендовать именно складную подвесную конструкцию

Важно правильно выбрать материал, из которого будет собираться чердачная лестница, знать будущее предназначение изделия, его тип, ширину, количество секций. Это очень важно в отношении нагрузки на ступени

Если покупные лестницы из дерева могут выдержать вес в 150 кг, то самодельной это не под силу, и придется соблюдать большую осторожность, чтобы конструкция прослужила как можно дольше

Чердачная лестница своими руками

Чтобы сделать складную чердачную лестницу своими руками, в первую очередь нужно сделать чертеж будущего устройства. При возникновении каких-либо затруднений необходимо обратиться к специалисту или подобрать нужную схему в журнале «Идеи для дома». Прежде всего, готовятся необходимые инструменты и приспособления: ножовка, саморезы, пена монтажная, анкера и т. д. Для работы понадобится и приставная лестница. Для люка — брус 5*5 и фанера. Этапы изготовления:

  1. Выбрать место для люка и определить его размер, добавив с обеих сторон по 9 мм, чтобы потом можно было легко его открыть.
  2. Согласно схеме сделать проем для люка.
  3. Разрезав брус на четыре части, выдолбить на конце каждого пазы и соединить бруски вместе.
  4. Закрепить к полученному прямоугольнику крышку, вырезанную из фанеры, и примерить ее к проему.

Далее можно приступать к изготовлению самой лестницы.

  1. Деревянный брус по ширине прикрепляется к низу приставной лестницы. Такой же крепится на верхнюю часть. Нижний брус фиксируется жестким способом, а верхний – при помощи петель.
  2. Приставная лестница распиливается на 2 части.
  3. Закрепляется пара реек для дополнения жесткости.
  4. Конструкция соединяется при помощи петель.
  5. С помощью анкеров брусок закрепляется под люк.
  6. Низ лестницы закрепляется с помощью крючка , чтобы она не раскрывалась самопроизвольно.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

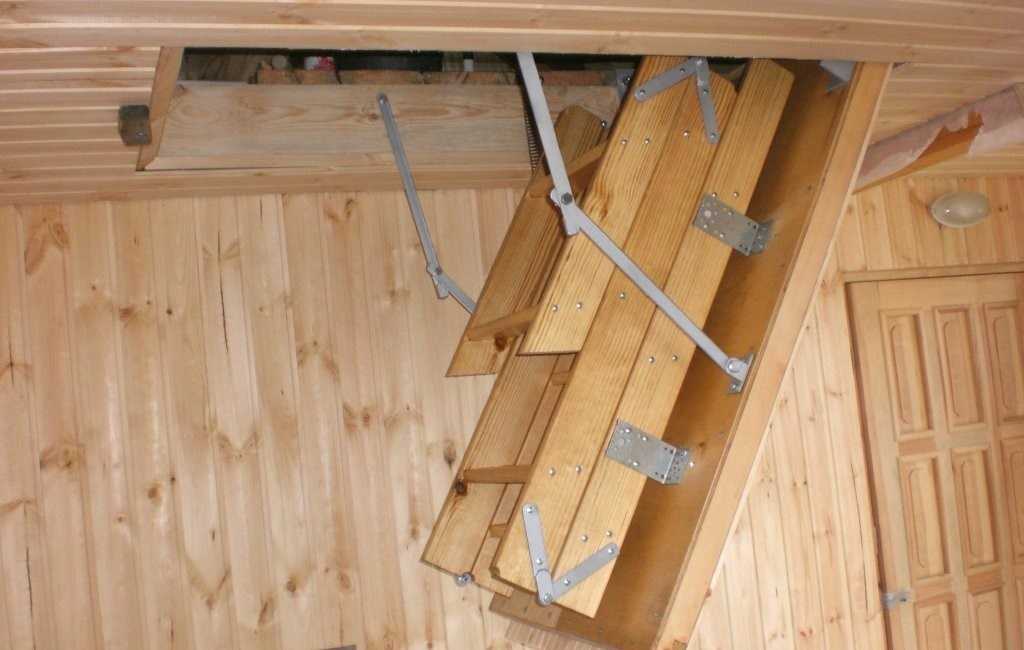

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

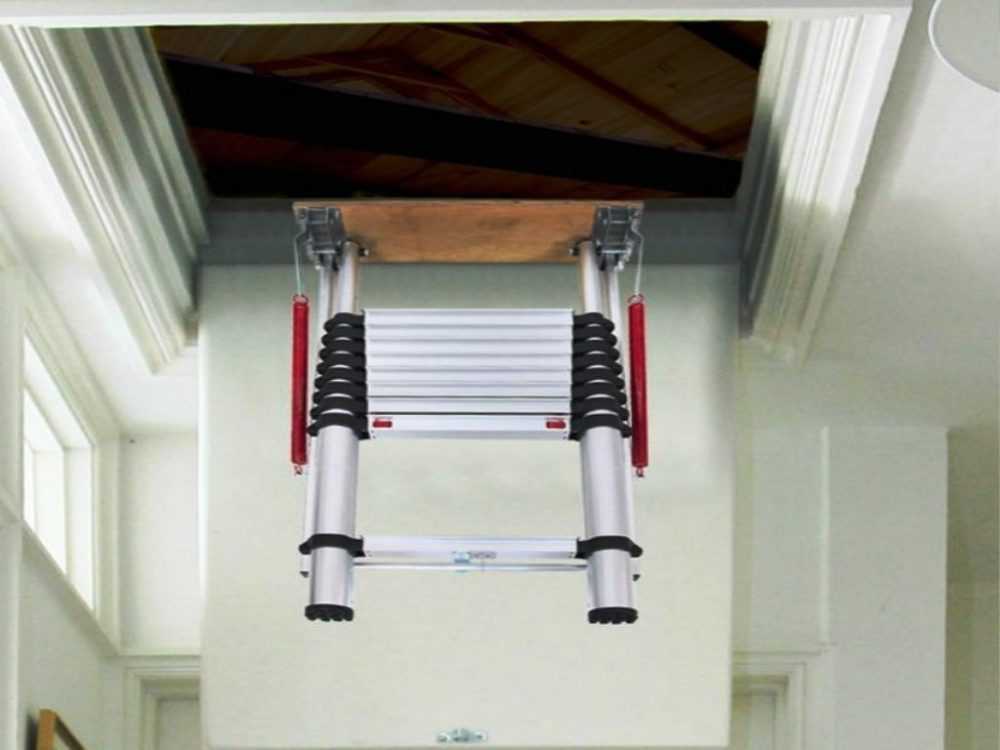

Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Советы и рекомендации

Выбирая ту или иную модель мансардной лестницы, необходимо руководствоваться следующими критериями и нюансами:

  • Конструкцию, которую будут использовать люди с ограниченными физическими возможностями или люди преклонного возраста, нужно дополнительно обеспечить всеми возможными видами элементов, увеличивающими безопасность эксплуатации.
  • Для домов, где проживают дети, а чердачное помещение не используется ежедневно, лучше отдать предпочтение раздвижным вариантам конструкции, где сама лестница скрывается в лаз в потолок. Нелишним будет оборудовать лестницу замком. Такой вариант исключит риск того, что ребенок самостоятельно попытается выдвинуть лестницу и поставит под угрозу свое здоровье и жизнь.
  • Если чердачное помещение будет использоваться для хранения вещей или утвари, что предполагает частое посещение комнаты, например, хозяйкой за различными припасами или предметами гардероба, то правильнее будет приобретать лестницы с автоматической регулировкой работы. Откидные конструкции будут готовы к использованию после одного нажатия кнопки на пульте управления.
  • Наиболее комфортная для подъема ширина лестницы составляет от 70 до 100 см при угле наклона в 65 градусов. Однако для ежедневного использования лучше выбирать модель с уровнем наклона конструкции равным 45 градусам.
  • Ширина ступеней, которые будет удобно использовать, будет равна 20-30 сантиметрам расстоянием между деталями, не превышающим 19 сантиметров.

8фотографий

Сегодня свою продукцию на рынке предлагает большое количество отечественных и зарубежных производителей лестниц для чердака. Конструкцию можно приобрести почти в любом строительном супермаркете, достаточно лишь иметь представление о том, какой размер и тип конструкции будет наиболее подходящим для жилого дома. Но достаточно простая конфигурация лестниц, используемых для доступа на чердак, позволяет сделать и собрать их своими руками.

Лучше всего для самостоятельных работ отдать предпочтение древесине. Поскольку дерево проще обработать в домашних условиях, а привлекательность лестничных маршей из сосны или дуба в разы превышает красоту и эстетичность аналогичных конструкций из металла.

Что касается выбора места под чердачный люк, здесь стоит опираться на следующие особенности:

  • Готовая лестничная конструкция в сложенном виде не должна цеплять поверхность стен и потолка.
  • Расположение и направление люка зависит от того, где находятся балки и стропила на потолке.
  • Люк должен иметь те же размеры, что и отверстие, выполненное под его монтаж, иначе он будет установлен со щелями и зазорами. В зимний период или при открытой входной двери из щелей будет сквозить, а в потолке со временем образуются серьезные дефекты.

Классификация раскладных чердачных лестниц

Существуют следующие виды раскладных чердачных лестниц:

  • переносные (приставные, стремянки);
  • откидные (рычажные, раскладные, ножничные);
  • раздвижные (телескопические или складные).

Переносные лестницы весьма небезопасны и в основном используются как временный вариант, например, при строительстве дома.

Монолитные лестничные конструкции, безусловно, являются самыми удобными и безопасными в эксплуатации, но для малогабаритных помещений не подходят, из-за их большого размера. Поэтому для таких жилых помещений выдвижные лестницы станут оптимальным вариантом. Они занимают немного места, просты и безопасны в использовании.

А большой выбор конструкций позволит определить вариант, который устроит именно вас.

В зависимости от материала, раздвижные лестницы бывают 3-х видов:

  • деревянные;
  • металлические;
  • комбинированные.

Комбинация дерева и металла даёт отличные результаты — возможность длительной эксплуатации при минимальном весе конструкции.

Сам лестничный марш изготавливается из дерева, что существенно снижает общий вес изделия, а различные механизмы, крепления и пружины, придающие ему нужную жёсткость — металлические.

Деревянные модели предполагают использование только твёрдых пород дерева. При этом брус должен быть толщиной не менее 2-х см.

Если раскладная лестница используется слишком интенсивно, лучше применить комбинированную либо чисто металлическую конструкцию.

Чтобы избежать трения комплектующих во время трансформации, а также для герметизации проёма (когда лестница находится в сложенном состоянии), используется пластиковая фурнитура.

Чердачные лестницы-трансформеры могут раскрываться как автоматически (применяется электропривод), так и вручную. Как правило, ручной привод предполагает присоединение к какого-либо груза, который, в свою очередь, облегчает процесс разборки (сборки) конструкции: плавно спускает лестницу либо, наоборот, затягивает её наверх, в нишу.

Размеры чердачных складных лестниц

Рекомендуемая высота — 3,5 метра. Превышение этого размера уменьшает жёсткость изделия, и снижает безопасность его использования.

Ширина должна быть 60—70 см.

Угол наклона лестничной конструкции — от 60 до 75 градусов. При меньшем значении лестница будет занимать много места, при большем — пострадает ваша безопасность. Следует также помнить, что размер чердачного люка напрямую зависит угла наклона, то есть, чем больше угол, тем меньшими размерами должен обладать люк, и наоборот.

Минимальная нагрузка на конструкцию — 150 кг.

Толщина ступенек — от 18 до 22 см. Ступени должны располагаться параллельно к полу и не скользить, в противном случае рекомендуется наклеить на них специальные накладки.

Для удобства использования, расстояние между ступенями должно составлять 19,3 см.

Критерии и нюансы выбора

Выбор за вами

Многообразие моделей позволяет без особого труда выбрать подходящий вариант. Выбор будет зависеть от нескольких факторов:

  • размер люка и длина лестницы. Если есть техническая возможность, лучшим вариантом будет изделие с люком больших размеров – у него более пологий подъём и широкие ступени;
  • наличие свободного места. Угол наклона лестничного марша в разложенном виде не должен быть больше 70°. Если пространство сильно ограничено, то безопаснее выбрать передвижной и откидной вариант;
  • как часто будет использоваться. Для комфортного частого перемещения высота ступеней должна быть не более 20 см, а ширина – не менее 70 см;
  • с каким весом планируется перемещаться в ходе эксплуатации. Если на чердаке будут храниться вещи, то учитывается вес человека плюс тяжесть переносимого предмета;
  • материал и качество всех механизмов изделия. Крепежи конструкции должны плавно открывать и закрывать дверцу люка;
  • высота потолков. При высоте потолков более 3 м целесообразнее выбрать стационарную лестницу, так как использование складной в этом случае будет небезопасно;
  • температура в чердачном помещении. Если помещение чердака не отапливается, то люк должен быть размером не более 90-120 см. В противном случае холодный воздух при открывании люка будет проникать в дом.

Определившись с предпочтениями и зная специфику устройств, не составит труда выбрать подходящую модель.

Безопасность для всех членов семьиНе оставляйте детей без присмотраИспользуйте заграждения

Монтажные работы

Противопожарный люк на чердак с приставной лестницей

  • Когда речь заходит про чердачные противопожарные люки или их подразумевают, как ходы сообщения, то имеется в виду отверстие с крышкой, а иногда даже с вмонтированной в неё раздвижной лестницей. Но лестницы, это уже тема другой статьи, а нас интересует именно отверстие с крышкой и их можно рассматривать, как два отдельных устройства, хотя они, и связаны между собой.
  • Дело в том, что сама крышка полностью будет зависеть от проделанного в перекрытии отверстия, в то время, как периметр проёма, в свою очередь, делается в соответствии с крутизной лестницы. Если такое устройство делается во время строительства здания, то его параметры входят в проектные расчёты, но если вам приходится делать врезку, то такие расчёты нужно сделать самостоятельно. Ниже будет приведена подробная инструкция для таких работ на бетонных перекрытиях.

Проём в бетонном перекрытии

Бетон выбивается небольшой кувалдой

Для того чтобы рассказать, как делаются обычные (для сообщения) или противопожарные люки на чердак, мы выбрали бетонные перекрытия, как наиболее прочный материал. Несмотря на то, что бетон является очень крепким материалом, особенно если он армирован, как в нашем случае, тем не менее, полноценное отверстие можно сделать всего за 1-1,5 часа.

Для этого, конечно, понадобятся хорошие инструменты, такие как болгарка с дисками по металлу и бетону (с алмазным напылением) диаметром не менее 220 мм, перфоратор, лом и небольшая кувалда.

Всё, конечно, начинается с разметки, а её удобнее делать с верхней стороны плит, поэтому нам нужно очертить мелом нужный периметр. Для того чтобы края проёма получились строго вертикальными, нам понадобится перфоратор со сверлом, превышающим по длине толщину перекрытия.

Устанавливаете перфоратор в строго вертикальном положении (для этого можно даже использовать уровень) и в каждом углу периметра высверливаете сквозное отверстие — они будут служить ориентиром для нижней разметки перекрытия.

Теперь нужно сверху и снизу алмазным диском прорезать линии по периметру, но делаем это так, чтобы он не достал до арматуры, иначе вы просто испортите напыление — оно сгорит. Когда прорези с обеих сторон готовы, находите перфоратором пустоты — для этого просто сверлите плиту насквозь.

После того, как вы их нашли, берете кувалду и разбиваете наиболее слабые (тонкие) места, а на тех участках, где бетон держится на арматуре, лучше всего отбивать его ломиком — сверло перфоратора будет соскальзывать.

Теперь остаётся срезать арматуру

Когда весь бетон сбит, вам нужно срезать арматуру, но делать это нужно заподлицо или даже врезаясь диском в тело плиты, чтобы металл в дальнейшем не мешал монтажу рамы люка.

Также следует диском с алмазным напылением нивелировать все неровности, которые обязательно останутся на гранях. Учтите, что чёткий проём будет способствовать правильной установке всей конструкции.

Крышка с рамой

Люк оборудован раздвижной лестницей

Итак, если вы решили купить раскладную или раздвижную чердачную лестницу, то вопрос, как утеплить люк на чердак отпадает сам по себе, так как вы, безусловно, выберете специальную конструкцию с термоизоляцией.

Вместе с этим автоматически отпадёт и сборка самой рамы с крышкой — они уже готовы и снабжены всеми механизмами для плавного закрывания и открывания. Остаётся только правильно и по размерам сделать проём в потолке, но об этом уже говорилось выше.

Люк в разобранном виде

Несколько по-иному встаёт вопрос, когда вы всё будете делать самостоятельно, тогда вам понадобится рама, которую нужно зафиксировать анкерами в торцы проёма и крышка, снабжённая доводчиками для плавного закрывания и открывания. Скорей всего, крышка у вас будет открываться вниз, поэтому она должна получиться заподлицо с окончательной отделкой потолка.

Также, весьма вероятно, что вам понадобится именно чердачный утепленный люк, тогда термоизоляция должна быть расположена сверху крышки и быть невидимой для обзора с комнаты.

В таких случаях удобнее всего применить панели экструдированного пенополистирола нужной толщины и закрыть их сверху ДВП или каким-то пластиком. При этом панель пеноплекса нужно вырезать по внутреннему размеру рамы, оставляя несколько миллиметров запаса, чтобы утеплитель не тёрся при закрывании, но и не оставалось большой щели.

Разновидности чердачных, а также мансардных лестниц

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

  1. Монолитная конструкция – это приспособление, которое устанавливают для постоянного пользования. Такое решение отличается надежностью, удобством и безопасностью, но будет занимать определенное пространство в доме, что для небольших площадей будет недостатком. По типу исполнения бывает маршевая или винтовая монолитная лестница.
  2. Складная конструкция – это лестница, которую монтируют к входному чердачному люку. Эта конструкция не так надежна и безопасна, как предыдущая, но отличается компактностью, что иногда может иметь решающее значение. По типу исполнения различают откидные, ножничные, телескопические или раскладные (рычажные) чердачные лестницы.
  3. Переносная или приставная конструкция – это стремянки и другого вида переносимые лестницы. Они менее безопасны и не удобны в эксплуатации.

Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

Это интересно: Как рассчитать количество бетона для фундамента — познаем все нюансы

Виды люков

Конструкция самого люка достаточно проста. По плоскости, в которой он устанавливается, различают следующие разновидности:

  1. расположенные на потолке – горизонтальные;
  2. вертикальные, называемые лазами;
  3. мансардные или угловые. Этот вид устанавливают на покатой крыше, совмещая с мансардными окнами.

Угловые люки, служащие одновременно окнами – тема для отдельного разговора. Их лучше приобретать в фирмах специализирующихся на проектировании таких люков.

Поскольку в нашей статье речь идет именно об обустройстве чердачных люков, ознакомимся подробнее с существующими решениями этой задачи.

Так называемый «ревизионный» люк. Такие конструкции предназначены для проверки пространства над ними.

Подготовительный этап работ

Перед тем как приступить к работам, нужно определиться с используемыми материалами и инструментами и возможно докупить недостающее. Для самостоятельной установки люка на чердак с лестницей вам потребуются такие инструменты и материалы:

  1. короб для люка и лестничная конструкция (если вы решили их купить);
  2. деревянные бруски, доски, шарниры и петли (если конструкция не покупная, а будет выполняться полностью самостоятельно);
  3. набор шурупов и отверток;
  4. рулетка и угломер;
  5. пена монтажная;
  6. болты анкерные;
  7. болгарка и ножовка по дереву.

При строительстве лестницы и выполнении других элементов из дерева своими руками, понадобиться еще и краска, чтобы придать всей конструкции завершенный, вписывающийся в интерьер, вид и продлить срок эксплуатации деревянных элементов. Материалом для таких конструкций чаще всего служит сосна.

Также желательно составить план работ и смету на необходимые материалы. Это поможет рационализировать все ваши действия и избежать лишних растрат времени и денег. Смета составляется после завершения всех расчетов и чертежей, о том, как их выполнить – подробнее в следующем пункте.

Как сделать складную лестницу на чердак

Изготовленная складная лестница на чердак своими руками является простым и удобным вариантом, поэтому собрать ее не составит труда.

Через пару часов она будет стоять на своем месте, однако перед началом деятельности приготовьте все необходимые материалы и инструменты:

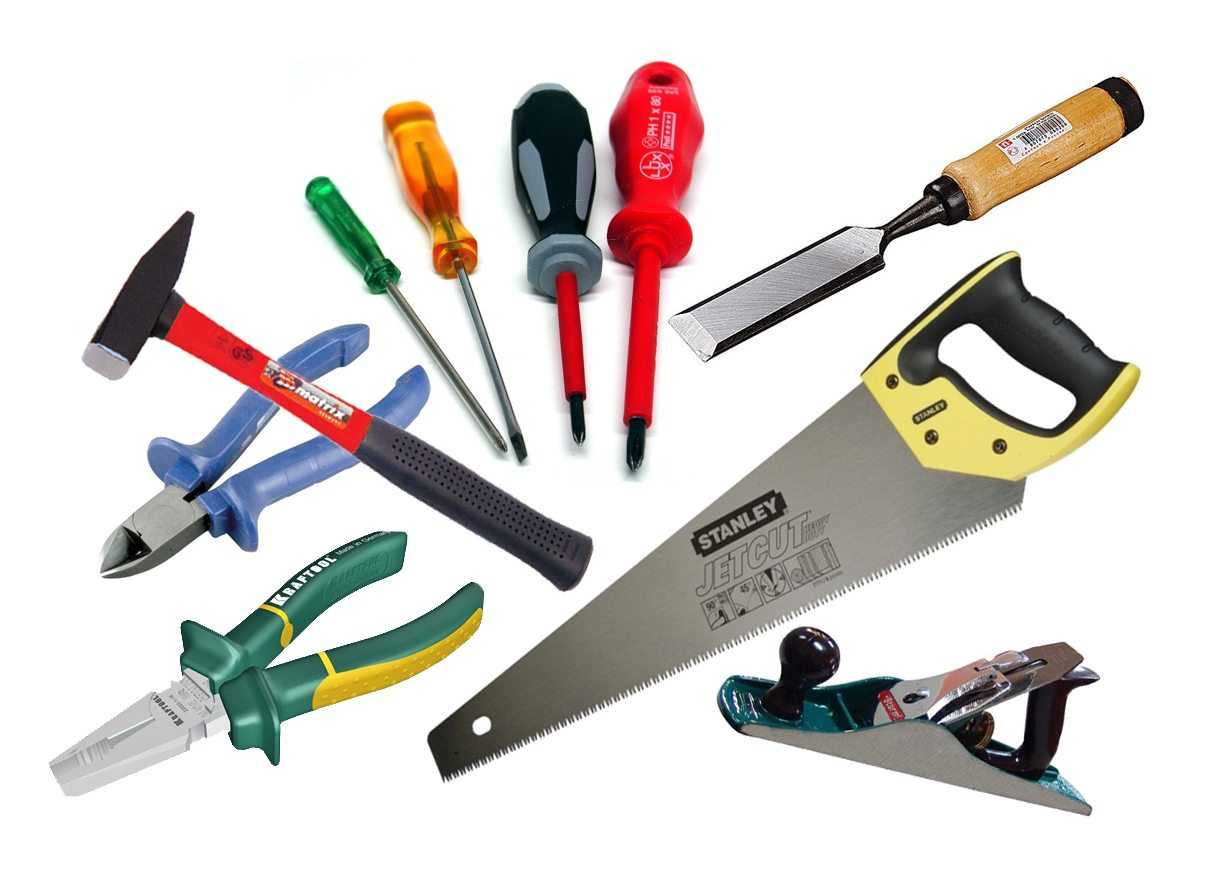

Необходимый инструмент наверняка найдется в каждом хозяйстве.

  • Ножовка для дерева.
  • Мерная рулетка.
  • Лестница, высота которой на 30 см.должна быть больше первоначального размера.
  • 4 карточные петли.
  • Два бруса по ширине люка + два бруса, которые длиннее первых на 20 см., а толщина всех четырех два или три сантиметра.
  • Саморезы.
  • Анкера.
  • Крючок и петли.

Ход работы

  1. Возьмите короткий брус и укрепите на верхний конец лестницы, используя для этого петли.
  2. Второй — короткий, крепко установите на нижней части.
  3. Возьмите рулетку и отмерьте ⅔ часть от общей длины, распиливая потом отмеченное место.
  4. Соедините обе части при помощи петель.
  5. Для того чтобы складная чердачная лестница не раскрывалась, укрепите верхний брусок под люком с помощью крючка.

Основой для складной лестницы может стать обычная чердачная лестница, распиленная и соединенная петлями

Технология изготовления раскладной конструкции

Раскладная чердачная лестница, основой которой является люк для перекрытия, можно с легкостью смастерить подручными средствами каждому, тем более что цена на затрачиваемый материал не превышает готового лестничного механизма.

Конструкция устанавливается в проем люка.

Придерживайтесь следующих действий, инструкция:

  1. Определите, где будет находиться лестница, а также с размером люка, так как он составляет основу устройства.
  2. К полученным размерам прибавьте 8 мм, что необходимо для плотного и легкого закрытия люка.
  3. Далее приготовьте 4 бруска: 2 коротких и длинных, а также тонкий лист фанеры. Размер 50 на 50.
  4. Сделайте на конечной части брусков выпилы, что должно составлять ровно половину от толщины.
  5. Возьмите клей, промажьте и закрепите дополнительно саморезами, после чего прикрутите лист фанеры.
  6. Примерьте его в проем.

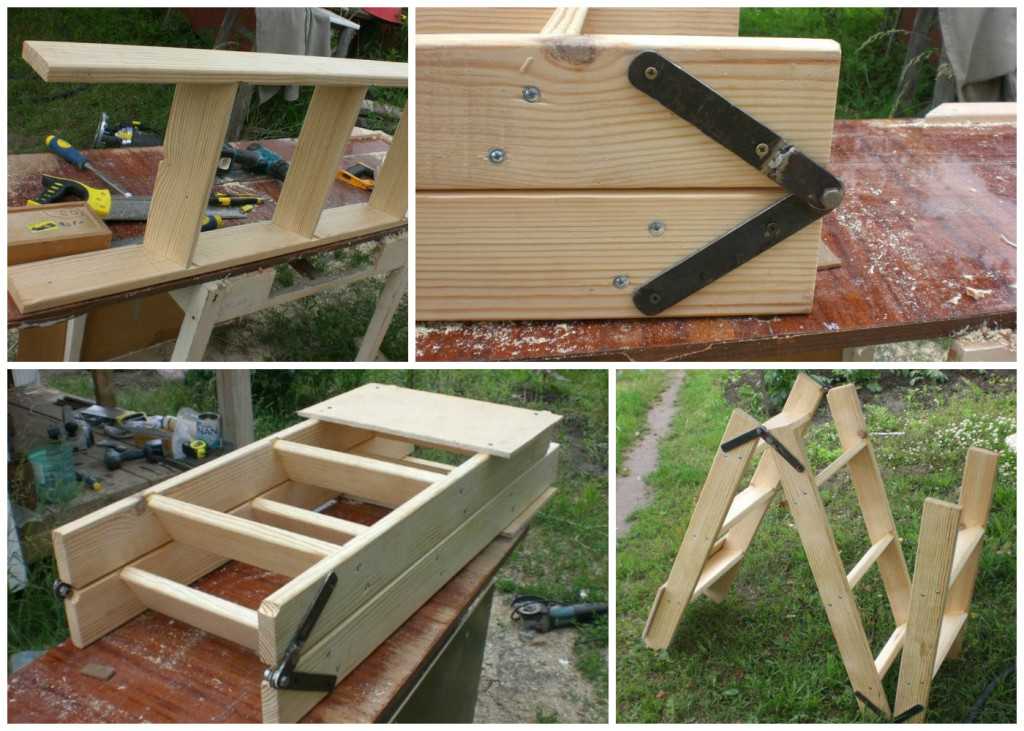

Лестница для чердака: шарнирный механизм без пружины

Шарнирный механизм можно приобрести в магазине. а можно сделать своими руками.

  1. Для начала составьте все расчеты, они будут помогать в дальнейшем: угол открывания, ширина и т.п.
  2. Позаботьтесь заранее, чтобы уголок — 1 шт., кусок листового материала и 2 полосы различной длины были под «рукой». Опираясь на ранее рассчитанные цифры, отмечаем отверстия для шарниров, далее сверлим его под болт (М 10). Собираем все вместе, но при этом не нужно стягивать сильно болты.
  3. Делаем замер необходимого угла при помощи малки, и вырезаем заданный угол, используя лобзик. После чего острые концы необходимо округлить, но только после того, как лишняя длина удалена. На основании самодельного механизма необходимо изготовить точно такие же конструкции.
  4. Скрепив струбцинами готовую часть, делаем отверстие и вставляем в него болт. Потом приступаем ко второму в таком же порядке, после чего ровняем по длине. Устанавливаем готовые механизмы на люк.

Монтаж складного устройства в проем:

Чердачная складная лестница — своими руками сооруженная, при неправильных расчетах может не совпадать с заявленной высотой, поэтому повторно измерьте длину лестницы, чтобы по высоте она совпадала — сверху с потолком, а снизу с полом

Проем должен быть больше чердака.
К нижней части проема закрепите временные дополнительные доски.
Уложите монтажную лестницу на вспомогательные доски.
Вставьте распорки в края проема.
При помощи 4 шурупов закрепите лестничную коробку.
Уберите доски снизу, и раздвиньте лестницу.
Осторожно! При неправильной установке или слабом закреплении лестница может упасть, поэтому соблюдайте правила безопасности.
Боковую часть лестничной коробки зафиксируйте двумя болтами.
Возьмите изолирующий материал, и заполните пространство там, где оно есть (между коробкой и проемом).

Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

  • металлический уголок;
  • часть листа металла;
  • две полосы различной длины;
  • болты;
  • струбцины;
  • набор сверл;
  • дрель;
  • лобзик;
  • тески;
  • малка.

Пример крепления шарнирного механизма на лестнице.

Порядок действий при изготовлении:

  1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
  2. После чего вырезают макет из картона, для проверки всех размеров.
  3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
  4. Детали собирают и стягивают друг с другом.
  5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
  6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
  7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
  8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
  9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
  10. Затем делают второе отверстие.
  11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых элементов. Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
