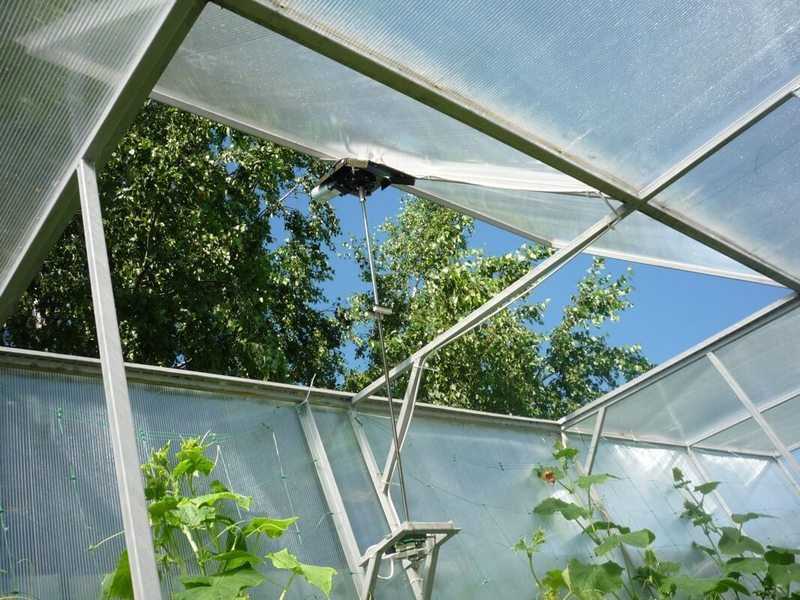

Конструкция верхнего проветривания теплице

Биметаллическая система проветривания в действии


Принцип работы биметаллического устройства

Металлы, как и жидкость, нагреваясь, расширяются. Из них тоже можно смонтировать систему вентиляции телиц, работающую на разнице между коэффициентом расширения двух металлических полос. Простое и эффективное устройство – автомат для вентиляции теплицы из доски и металла

Внимание! Любая автоматика нуждается в защите от прямых солнечных лучей. Механизм должен нагреваться не от солнца, а от воздуха

Для сооружения устройства понадобятся:

  • деревянный брус;
  • доска;
  • металлическая полоса;
  • гвозди;
  • шарнир.

Последовательность действий:

  1. Металлический лист и доску следует укрепить на полу вертикально.
  2. Между ними вставить деревянный брус посередине.
  3. Скрепить все сооружение.
  4. Прикрепить металлическую полосу к форточке с помощью шарнира. Готово!

Металл, который быстро реагирует на увеличение температуры, выгнется и откроет раму под воздействием силы расширения. Как только лист остынет, он вернется в исходное состояние.

Автоматическая, реверсивная система проветривания

  • Канистра из металла. Можно использовать старую.
  • Стакан.
  • Детский шарик.
  • Шток из металла.
  • Кусок пенопласта.
  • Леска.
  • Коромысло.
  • Клей для металла и дерева.
  • Герметик из силикона.
  • Скотч.

Инструкция по сборке:

  • Чтобы тепло быстрее проникало в канистру, ее нужно покрасить в черный цвет.
  • В крышке канистры проделывается отверстие, через которое можно протянуть трубку.
  • Крышка и область вокруг трубки обрабатывается герметиком.
  • Из металла формируется труба, концы которой следует закрепить скотчем. На дне стакана или другого предмета цилиндрической формы вырезается отверстие, так же, как и в крышке.
  • Делается отверстие для штока, после чего все отверстия хорошо обрабатываются герметиком. Одну крышку нужно оставить съемной, чтобы было возможно настроить систему.
  • Чтобы сделать пневматический поршень, надутый шарик наклеивают на полоску скотча, после чего он фиксируется. Из пенопласта нужно вырезать круг, подходящий по диаметру, и его концы также обклеиваются скотчем. Устанавливается шток из металла.

После того, как все приготовления закончены, остается лишь собрать конструкцию:

  • Ресивер закрепляется под потолком, шкив на стене, а цилиндр нужно поставить недалеко от фрамуги. Затем проводятся все трубки. Чтобы система заработала, ее нужно настроить.
  • К шарику прикрепляется шланг и соединяется с ресивером. Устанавливается поршень. Проводить настройку рекомендуется в прохладную погоду, при температуре не выше 18 градусов.

Можно выбрать любой из вариантов механизмов для проветривания теплиц, и собрать его по инструкции. Это позволит избежать необходимости регулярно проветривать теплицу самостоятельно и проживать рядом с ней. Для более подробной информации рекомендуем посмотреть видео в этой статье.

Источник

Регулировка самодельной системы проветривания

Такую систему можно регулировать несколькими способами:

Путем установки расширительного бачка в различных частях теплицы. Количеством меньших бутылок либо дополнительными грузиками, которые ускоряют открывание. Насколько широко будет распахиваться окно, регулируется грузом внизу окна.

Проветривание для теплицы своими руками

Можно изменять устройство, например, закрепить маленькую ёмкость на шнурке, а не на самой раме, а шнур перекинуть через специальный блок. Второй конец шнурка можно прикрепить внизу форточки. В данном случае рама будет подниматься, а не опускаться. Если закрепить грузик вверху фрамуги через рычаг, возможно получить достаточно мощное устройство, которое позволит автоматически открывать даже тяжёлое вентиляционное окно.

Такую же систему можно изготовить и со стеклянными банками, но использование пластика, а не стекла более оправдано, потому что пластик не разобьется в самый неподходящий момент. Можно поэкспериментировать с емкостями, с их объемами и материалами. Например, для расширительного бачка можно взять металлическую канистру, а для груза — 5-литровую бутылку и т.д.

Такое простое самодельное устройство будет исправно служить годами, оно достаточно надёжно и не потребует никаких серьезных трат. Правда, в систему придется периодически подливать воду, потому что она будет понемногу испаряться.

Уход и использование

Чтобы термопривод служил долгие годы, ему требуется соответствующий уход. Основные принципы обслуживания механизма приведены ниже.

  1. Не забывайте каждый год смазывать конструкцию маслом.
  2. Самостоятельно не разбирайте устройство, иначе оно может прийти в негодность.
  3. На зиму термопривод желательно снимать, чтобы он не пришел в негодность во время сильных холодов.
  4. Помните, что работе механизма ничто не должно мешать. Ни в коем случае не фиксируйте его в закрытом состоянии.
  5. На дверях и форточках не должно быть никаких защелок, щеколд, замков, которые могут помешать работе термопривода.
  6. Не открывайте дверцу с термоприводом, прилагая большие усилия.

Теперь вы знаете, как упростить себе работы на дачном участке. Даже если это всего лишь автоматическое проветривание теплицы при помощи термопривода. Одно дело, если у вас на участке всего одна маленькая тепличная конструкция, но представьте, если их несколько? К тому же, благодаря термоприводу, вам не придется ездить на дачу каждый день.

Обзор термоприводов

1. «Дуся-Сан», как показывают отзывы, является одним из самых популярных автоматических проветривателей. Универсальное устройство подходит для теплиц любой конструкции и работает в любой плоскости, используя принцип газового амортизатора. «Дуся-Сан» откалиброван в соответствии с температурным режимом 16-25° C, что соответствует оптимальным условиям для выращивания растений. Под воздействием повышенной температуры длина устройства способна увеличиваться до 12 см.

Технические характеристики:

  • максимальная величина открытия форточки, окна, рамы — 45 см;
  • температура, при которой шток выдвинут на максимум — 30° C;
  • максимальная t° нагрева штока — +50° C;
  • максимальный вес открываемого элемента не должен превышать 7 кг;
  • гарантия – 1 год.

2. «УФОПАР» — гидроцилиндр, представляющий собой цилиндр из стали, наполненный маслом. Принцип работы устройства основывается на разнице коэффициентов теплового расширения материала из которого выполнен гидроцилиндр и его наполнителя, в данном случае стали и масла. Увеличение температуры внутри тепличного помещения влияет на нагрев масла, в результате чего, наполнитель расширяется больше, чем корпус, выталкивая шток, который открывает форточку. Угол раскрытия, как и температурный режим – регулируется.

«УФОПАР» — один из популярных термоприводов

Технические характеристики:

  • вес устройства – 1,3 кг;
  • диаметр – 60 мм;
  • максимальное усилие, оказываемое на шток – 100 кг;
  • ход штока – 10 см;
  • максимальная t° нагрева штока — 80° C;
  • максимальный угол раскрытия — 50°;
  • гарантия – до 5 лет.

3. «Оптивент» — автономный теплопривод, произведенный в Дании. Принцип действия устройства основан, как и у «УФОПАРА» на действии термоцилиндра.

Технические характеристики:

  • вес открываемого элемента – до 7 кг;
  • рабочий температурный диапазон – 16-25° C;
  • максимальное открытие – 45 см;
  • максимальная рабочая t° — + 50° C.

«Оптивент», как показывают отзывы — надежное устройство, способное работать в горизонтальной и вертикальной плоскостях, совместимое с теплицами любой конструкции.

«Дуся-Сан» — оптимальный термопривод, подходящий для теплиц любого типа

4. Термопривод с 2 поршнями, как показывают отзывы, способен работать в температурном диапазоне от -40° C до +60° C, поддерживая при этом внутри теплицы температурный режим в пределах 20-24° C. Устройство способно работать в любой плоскости.

Технические характеристики:

  • максимальный вес поднимаемого элемента – 10 кг;
  • угол открывания — 45°;
  • гарантийный срок эксплуатации устройства – 20 лет.

Применение термоприводов для автоматического открывания форточек способствует созданию оптимального микроклимата в теплице, позволяя повысить урожайность и вкусовые качества выращиваемой продукции.

Советы

Чтобы обеспечить теплицу грамотной системой вентиляции, необходимо ознакомиться с рекомендациями специалистов. Зная тонкости эксплуатации форточек, можно быть уверенным в хорошем урожае и бесперебойной работе устройства.

  • Достаточно часто теплицы разделяют на несколько частей перегородкой. Чтобы обеспечить сооружение хорошей вентиляцией, в каждой секции необходимо устроить отдельные форточки.
  • Место расположения самой теплицы играет не последнюю роль при расчете проветриваемых площадей. Форточек понадобится больше, если на местности, где стоит парник, повышена влажность. Даже в заводской конструкции стоит увеличить их количество.

  • При организации форточек следует учитывать розу ветров. Вспомогательные отверстия не должны располагаться со стороны, где постоянно дует ветер. Если не соблюдать это условие, в теплице будет сильный сквозняк.
  • Необходимо снабдить форточку ограничительной цепочкой. При непредвиденном порыве ветра конструкция не повредится.
  • Форточек в теплице может быть недостаточно. Это определяется наличием конденсата. В случае появления капель на стенах теплицы, нужно добавить дополнительные окна.
  • На случай плохих погодных условий (сильный ветер или ливень) можно установить торцовые форточки. Такие проветриватели помогут избежать сильных сквозняков.

От работы данного устройства в теплице зависит качество и количество урожая.

О том, как самостоятельно установить форточку в теплице, смотрите в видео ниже.

Электрические

Электрический тип проветривания оснащен температурными реле и вентиляторами. При перегреве воздуха реле срабатывает и включает вытяжку. Эта система мощная, компактная, быстро реагирует на разницу температур. Существенным недостатком является зависимость от электричества. Если в теплице используется такой тип проветривания, потребуется покупка резервных источников питания.

Обезопасить растения от перегрева, в случае отключения электричества, поможет использование альтернативных источников энергии (солнечные батареи, сила ветра). За счет необходимости в приобретении дополнительных элементов, данные системы оказываются дорогими. Но существует возможность выбора мощности электромотора. Для более тяжелых конструкций придется потратиться на сильный привод, а для легких подойдут маломощные.

Популярные термоприводы из нашего ассортимента:

Подойдут для теплиц средних размеров, а также есть модели с более мощными грузоподъемными свойствами.

Проветриватель теплиц АкваДуся ДУСЯ SUN усиленный Принцип работы основан на термоцилиндре, жидкость в котором значительно расширяется или сжимается в зависимости от температуры.

Купить

1 750

Термопривод для проветривания теплиц Термовент открывание окна Окно открывается при температуре выше +22 градусов

Купить

990

Термопривод для проветривания теплиц Термовент 2 пружины рама закрывается за счёт собственного веса и двумя возвратными пружинами.

Купить

1 150

Термопривод для проветривания теплиц Зеленый мир Дверь пружинный Ход штока в диапазоне температур +20 …26ОС под нагрузкой 20 кг не менее 70 мм.

Товар распродан

Проветриватель теплиц Green Helper GV-05-2 с двойной возвратной пружиной максимальная нагрузка створки на один проветриватель не более 8 кг.

Купить

1 780

Автомат для проветривания Уфопар -М на дверь на каждый градус повышения температуры шток выдвигается на расстояние порядка 2,5 мм.

Купить

2 200

Автомат для проветривания теплиц Уфопар -М на форточку настраивается на любую температуру начала срабатывания.

Купить

2 100

Термопривод для проветривания теплиц Туймазы с отдельным цилиндром Принцип работы основан на расширении масла ( при нагреве масло расширяется и выталкивает шток).

Купить

3 850

Форточки для теплицы из поликарбоната: виды

Форточки для теплиц из поликарбоната бывают нескольких типов. Главное отличие в конструкциях – принцип их работы. Все форточки делятся на автоматические и ручные.


Форточки для теплиц из поликарбоната могут быть нескольких видов

Среди автоматических форточек выделяют такие конструкции:

  1. Электрические. Основу таких систем составляет термодатчик внутри помещения, который, при повышении температуры активирует электродвигатель. Он, в свою очередь, приводит в действие автомат на форточке. Такие устройства легки в монтаже и не занимают много места в теплице. Недостаток таких форточек – необходимость бесперебойной подачи электричества (отключение электроэнергии может поставить крест на урожае).
  2. Гидравлические системы отличаются надежностью: они не зависят от перебоев электричества. Работа устройств построена на принципе расширения жидкостей при нагревании. Главный недостаток систем – они не способны быстро закрывать форточки при понижении температуры, что может привести к вымерзанию растений.
  3. Биметаллические устройства не подходят для тяжелых форточек. Принцип их работы основан на способности к расширению различных металлов.

Современные автоматические форточки не требуют постоянного пребывания огородника на территории садового участка: “умная” система приводит механизмы в действие в зависимости от погодных условий и климата внутри теплицы.

Особенности

Дачи, оборудованные теплицами, всегда радовали своих обладателей большим урожаем. Зимой в теплицах из поликарбоната, наиболее популярных в настоящее время, условия для содержания растений оптимальны. Но при увеличении солнечной активности весной и летом ситуация меняется.

Температура в теплице становится слишком высокой и может губительно сказаться на растениях, выращиваемых в ней. Поэтому в такой конструкции форточка особенно важна.

Подвижная часть теплицы, предназначенная для проветривания, называется форточкой. Данное устройство позволяет создать в парнике свой микроклимат, благотворно влияющий на выращивание различного рода овощных культур.

Форточка обладает следующими особенностями:

  • предотвращает опасность возникновения конденсата;
  • обеспечивает правильное движение воздушных масс;

  • устраняет сильный перегрев воздуха в теплице днем;
  • сводит к минимуму перепад температур между днем и ночью;
  • позволит провести адаптацию растений, перед высадкой в открытый грунт.

Форточка в теплице не допустит возникновения мокриц, тли, слизней, всякого рода вредителей и бактерий, которые всегда появляются в теплых и влажных помещениях. Теплицы, в которых соблюдены обозначенные условия, будут радовать отличным урожаем.

Автоматическое проветривание теплицы своими руками

Вне зависимости от конструкции парника и принципов работы механизма открывания, его задача состоит в поднятии створки утром и ее закрытия вечером. По принципам работы термопривода, системы автоматического проветривания подразделяются на:

  • электрические;
  • пневматические;
  • гидравлические;
  • биметаллические.

Выбор механизма зависит от веса и размера открываемых форточек. Для легких теплиц из поликарбоната ограничения по механизму открывания нет, для более тяжелых стеклянных створок лучше использовать энергозависимые приводы с высокой мощностью.

В готовых теплицах используется боковое проветривание через штатные дверцы, но если вы заказываете новый парник, то выбирайте заранее, где установить форточки для проветривания, Оптимальный вариант разместить фрамуги как можно ближе к потолку, именно там собирается теплый влажный воздух.

Энергозависимые системы проветривания работают от электросети. Помимо высокой мощности они имеют возможность программирования. Независимые приводы просты в эксплуатации, для их работы не нужно электричество, их можно изготовить самостоятельно.

Типы вентиляции – короткие характеристики

Естественная – самый простой способ проветривания, который заключается в последовательном открытии и закрытии форточек, фрамуг и дверей. Важный момент – необходимо рассчитывать момент открытия и закрытия, чтобы проветривание было достаточным, но не избыточным.

Автоматическая вентиляция теплицы (автоматизированная) – это подтип естественного вентилирования, в котором открытие-закрытие элементов происходит автоматически. Они различаются по конструктивному признаку – электрические, гидравлические, биметаллические.

Принудительное вентилирование – эти тип вентиляции, когда притока воздуха от естественной вентиляции недостаточно, и воздух нагнетается принудительно при помощи набора вентиляторов.

Термопривод для теплиц. Термоприводы для теплиц

Проветривание теплиц — важный технологический процесс, который позволяет поддерживать оптимальный для растений микроклимат. Конечно, можно открывать форточку в теплице вручную. Но, во-первых, это затруднительно для тех, кто приезжает на дачу по выходным. А во-вторых, что делать работникам ботанических садов, оранжерей и ферм, где теплиц далеко не одна и не две? В этом случае лучше всего купить термопривод, который обеспечит автоматическое открывание теплицы при слишком больших температурах.

Устройство автоматического проветривания работает полностью автономно. Для его работы не нужно ни электричества, ни другого источника энергии. Поэтому, один раз установив термопривод своими руками на форточку, можно быть уверенным в постоянном поддержании нужного микроклимата.

Принцип работы термопривода

Любой автоматический проветриватель состоит из гидроцилиндра, поршня, специальной жидкости и регулятора. При достижении некоторой критической температуры (превышение которой будет губительно для растений) жидкость расширяется настолько, что начинает выталкивать поршень. А поршень, в свою очередь, толкает форточку теплицы, открывая ее. Чем выше поднимается температура, тем шире открывается окно или дверь. А когда ртутный столбик опускается до нормы, жидкость сжимается и форточки закрываются.

Изготавливают автопроветриватель или из алюминия или сплавов обладающих достаточной прочностью и устойчиваостью к влаге внутри помещений и наружних осадков, также эти материалы обладают хорошей теплопроводностью и позволяют добиться наиболее точной работы устройства. В качестве рабочей жидкости используют смесь различных масел, дающих в итоге нужную степень текучести и температурного расширения. А регулятор позволяет настроить привод на нужную температуру, начиная с которой будет открываться форточка.

Обзор работы модели Exmork 18C

Преимущества автоматического проветривателя

Так как нагрев и расширение жидкости происходят не одномоментно, а постепенно, гидроавтомат работает очень плавно. Таким образом, свежий и прохладный воздух поступает в теплицу тоже постепенно. А значит, растениям не грозит стресс от резкого перепада температур.

Устройство работает очень точно и способно контролировать постоянство микроклимата гораздо лучше, чем при проветривании теплицы своими руками.

Работая совершенно автономно, автопроветриватель будет следить за температурой в теплице непрерывно, что для человека является крайне сложной задачей. Дачникам и фермерам можно не беспокоиться о растениях в особо жаркие и солнечные дни, и не мчаться открывать окна и двери. Эту задачу выполнит автомат для проветривания теплиц.

Открытые форточки впускают пчел, таким образом помогая естественному опылению.

Срок службы устройства составляет 10 и более лет, в течение которых оно будет поддерживать необходимый для посадок микроклимат.

На что обратить внимание при выборе автомата для теплиц?

Форточка-автомат для теплицы — довольно простое устройство. Поэтому характеристик у нее не очень много. Вот основные из них.

Рабочая температура. Это диапазон температур, к которым чувствителен автопроветриватель. При выборе учитывайте, что в диапазон должна попадать как температура открывания, так и температура закрывания форточек.

Грузоподъемность. Теплица теплице рознь. В небольших дачных вариантах форточки вряд ли весят больше 5-10 кг. А вот с окнами больших тепличных построек в оранжереях и на фермах справиться будет сложнее. Поэтому, перед покупкой нужно прикинуть, сколько килограмм придется поднимать термоприводу. Обычно производители выпускают три класса приводов: с грузоподъемностью до 10 кг, от 20 до 30 кг, редко свыше 30 кг.

Длина хода поршня. Эта характеристика говорит о том, насколько широко привод сможет открыть форточку в теплице. Самые распространенные термоприводы для теплиц имеют длину хода 20-40 см, этого достаточно для большинства теплиц. Но можно найти модели как поменьше, так и подлиннее.

Конструкция. Здесь отличия минимальны и касаются в основном способа крепления и типа открытия. Выбирать следует исходя из материала каркаса теплицы и ее конструкции.

Виды основных конструкций для проветривания теплицы

Вариант #1 – электрические

Электрический автомат для проветривания теплиц состоит из вентилятора и термореле, который его и включает, как только температура воздуха в теплице достигнет определенной точки. Главный их плюс – в высокой чувствительности и удобной регулировке, а также неограниченной мощности. Они не занимают много места, могут быть расположены в любой точке теплицы, а алгоритм их работы может быть абсолютно любой сложности – как простым, так и «с умом».

Но электрический механизм проветривания теплицы недостаточно надежен и полностью зависит от бесперебойности подачи электроэнергии. Например, отключение света буквально на несколько часов в жаркий день способно оставить лишить урожая целого года. Вот почему заранее желательно позаботиться об резервном питании за счет установленного аккумулятора с подзарядкой от солнечной батареи на крыше теплицы.

Вариант #2 – гидравлические

Достоинство гидравлических устройств в автономности и высокой надежности всей системы. Гидравлические конструкции просты, обладают большой мощностью и долговечностью. Представляют они собой систему рычагов с датчиком, соединенную с фрамугой.

Принцип работы этой системы достаточно прост: как только изменятся вес одного из плеч рычага, все «коромысло» накреняется в другую сторону и открывает фрамугу. Затем, при достаточном охлаждении воздуха, происходит обратный процесс. Причем все рычаги – это две емкости, соединенные между собой как сообщающиеся сосуды всего одним гибким тонким шлангом. Та емкость, которая находится внутри теплицы, герметичная и содержит в себе достаточный запас воздуха – это и есть «термометр».

А вот емкость снаружи выполняет роль «гири» на фрамуге. Поэтому, если воздух емкости, что внутри, нагревается от воздуха в теплице, часть жидкости выдавливается во внешнюю емкость. Та становится тяжелее и открывает фрамугу. А когда воздух в теплице остывает, внутри емкости пары снова сжимаются и емкость назад всасывает в себя воду. Внешняя становится легче и пружина возвращается на противовес. Сделать такую пневматическую систему под силу даже школьнику. Но использовать ее можно только в совсем маленькой теплице или парнике.

Но у устройств, принцип работы которых основан на силе давления расширяющейся жидкости (будь то вода или масло), есть серьезные недостатки:

  • У большинства готовых моделей фрамуги закрываются под действием своего веса, а потому для боковых форточек теплицы такую конструкцию не применить (разве что экспериментировать с пружиной).
  • В случае резкого похолодания жидкость в цилиндре остывает в течении 20 минут, и все это время фрамуги еще открыты, из-за чего в теплицу поступает холодный опасный воздух.

Но, несмотря на свои минусы, гидроцилиндры все-таки имеют неоспоримое преимущество перед другими автоматами – например, способность поднимать действительно большой вес.

Сегодня на строительном рынке есть немало предложений качественных «толкателей» для тепличных форточек. По внешнему виду они все разные, но принцип действия у них один и тот же – небольшой продолговатый гидроцилиндр наполнен маслом, который расширяется под действием повышенной температуры воздуха в самой теплице и выталкивает собой шток. Шток же соединен с системой рычагов и форточкой. Когда масло остынет, произойдет обратный процесс и форточка закроется.

  • Гидроцилиндр должен нагреваться не от солнца, а от воздуха, а потому для него необходим солнцезащитный экран.
  • Для дополнительной страховки от сильных порывов ветра нужны прочные ленты и цепочки, которые прикрепляются к створу форточек.
  • Настраивается вся система специальной гайкой на торце цилиндра, а потому, перед тем, как ее закрутить, обязательно нужно дождаться оптимальной температуры в теплице – примерно 25 °С.

Из отечественных самыми лучшими автоматическими толкателями для форточек считаются гидроцилиндры «Воля» – самые легкие, компактные и недорогие.

Для чего нужна вентиляция в теплице

Если не создать в теплице благоприятные климатические условия для растений, они будут плохо расти и давать скудный урожай или вовсе пропасть. Чтобы этого не произошло, теплицы нужно обязательно проветривать, избавлять ее от обилия влажного воздуха. Так как он создает комфортные условия для многих заболеваний, от которых растения могут погибнуть.

Сделать естественное проветривание можно при помощи форточек и дверей – это ручной способ. Так же, хорошую, принудительную циркуляцию воздуха внутри теплицы можно создать, установив в ней вентилятор. Если это сделать, можно сразу избавиться от нескольких проблем: от образования плесени и грибка, от запотевания стекол и возникновения конденсата. Этот способ называется автоматическим.

Задачи вентиляции:

  • Увлажняет и охлаждает воздух;
  • Проветривает помещение;
  • Производит правильную циркуляцию воздуха;
  • Создает определенный микроклимат.

Различают вентиляторы между собой по их мощности, размерам и принципу работы. Бывает три типа вентиляторов: канальный, центробежный, осевой. Каждый из них выполняет свои особенные функции.
