Монтаж электрики в срубе требует строгого соблюдения норм пожарной безопасности, так как дерево легко воспламеняется. Ошибка в сечении провода или отсутствие защиты может привести к пожару за считанные минуты. Обычно такие работы занимают от 7 до 14 дней в зависимости от площади здания. Стоимость базового комплекта материалов начинается от 30 000 рублей. Правильная безопасная электропроводка в деревянном доме полностью исключает риск короткого замыкания и перегрева сети.
Особенности подготовки к работам
Сложность электромонтажа в дереве выше, чем в бетоне, из-за горючести стен. Я рекомендую привлекать сертифицированного электрика, если нет опыта работы с ПУЭ и СНиП. Начинать прокладку кабеля нужно строго после завершения основной усадки дома. Если сделать это раньше, смещение венцов просто разорвет провода или вырвет розетки из стен. На планирование и разметку уходит около двух дней.
Подбор подходящих материалов

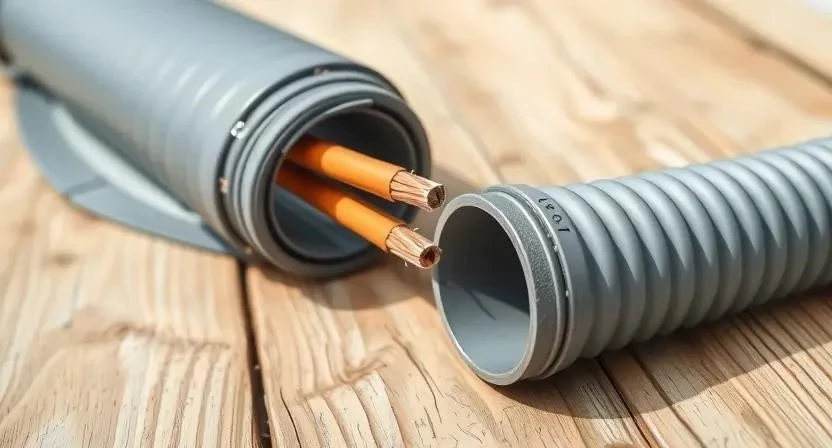

Выбор кабеля определяет долговечность всей системы. Основным стандартом является ВВГнг-LS — он не поддерживает горение и имеет низкое дымовыделение. Для защиты линий обязательно использую негорючую гофру или металлорукав. В деревянных стенах недопустимо прокладывать кабель без защитной оболочки.
- Кабель ВВГнг-LS 3х2.5 для розеток;
- Кабель ВВГнг-LS 3х1.5 для освещения;
- Гофрированная труба ПВХ (негорючая);
- Металлорукав для ввода в дом;
- Подрозетники для деревянных стен;
- Клеммники WAGO или гильзы для опрессовки;
- Распределительный щит на DIN-рейку;
- Автоматические выключатели и УЗО;
- Монтажные коробки из негорючего пластика.
Расход кабеля обычно рассчитывается с запасом 15-20% на изгибы и подъемы. Покупать материалы лучше в специализированных магазинах, чтобы избежать подделок с заниженным сечением жил.
| Материал | Расход на 100 м2 | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 150 м | 80 руб/м | 12 000 руб |
| Кабель ВВГнг-LS 3х1.5 | 100 м | 60 руб/м | 6 000 руб |
| Гофра ПВХ 20 мм | 200 м | 25 руб/м | 5 000 руб |
| Автоматы/УЗО | 10 шт | 500 руб/шт | 5 000 руб |
| Подрозетники/коробки | 20 шт | 100 руб/шт | 2 000 руб |
Инструментарий для монтажа

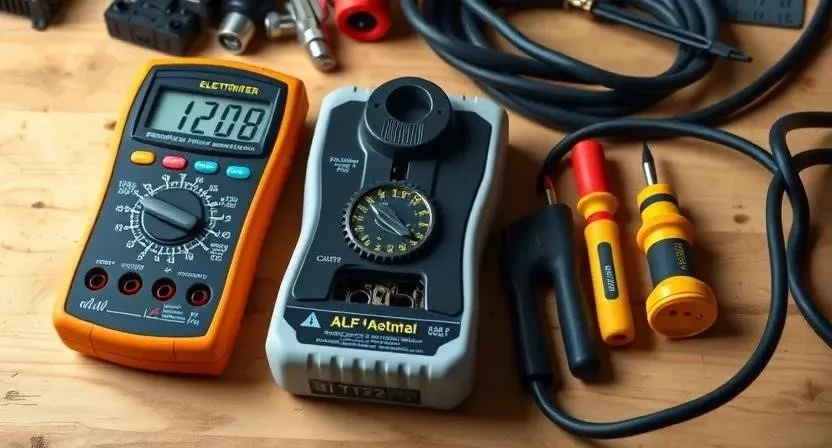

Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Я считаю, что стриппер и мультиметр — это база, без которой начинать нельзя. Перфоратор с деревянными сверлами поможет сделать аккуратные отверстия без сколов. Большинство инструментов можно взять в аренду, если ремонт разовый.
- Стриппер — для быстрой зачистки изоляции;
- Мультиметр — проверка целостности жил и напряжения;
- Перфоратор/дрель — сверление отверстий в брусе;
- Набор отверток (шлиц, крест) — затяжка клемм;
- Уровень — установка щита и розеток;
- Пассатижи и кусачки — резка и правка провода;
- Рулетка и маркер — разметка трасс.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции | Обязательно | 1 500 руб |
| Мультиметр | Диагностика сети | Обязательно | 2 000 руб |
| Перфоратор | Сверление дерева | Обязательно | 5 000 руб |
| Уровень | Выравнивание | Желательно | 800 руб |
| Набор отверток | Монтаж | Обязательно | 1 200 руб |
Подготовка пространства
Сначала очищаю стены от пыли и опилок. Все элементы сруба, которые могут помешать прокладке, временно демонтирую. Трассы прокладки планирую так, чтобы кабель шел по кратчайшему пути, но не пересекал пути возможных протечек воды. Лишние предметы выношу из комнат, чтобы обеспечить свободный доступ к углам и потолку.
Работа с поверхностями
Места установки розеток и выключателей зачищаю от заусенцев. Влажность дерева проверяю влагомером — она не должна превышать 12-15%, иначе дерево может деформироваться после монтажа. Грунтовку использую только в местах примыкания к бетонному основанию. Проверяю готовность стен: они должны быть ровными, без глубоких трещин в местах прохода кабеля.
Технология поэтапного монтажа
Весь процесс разделяю на четкие шаги. Я однажды видел, как скрутки в дереве начали греться из-за плохого контакта — теперь использую только клеммники или пайку с термоусадкой.
- Составление схемы (4 часа). Рисую план расположения всех точек питания и освещения. Определяю мощность каждого прибора, чтобы правильно подобрать сечение кабеля.

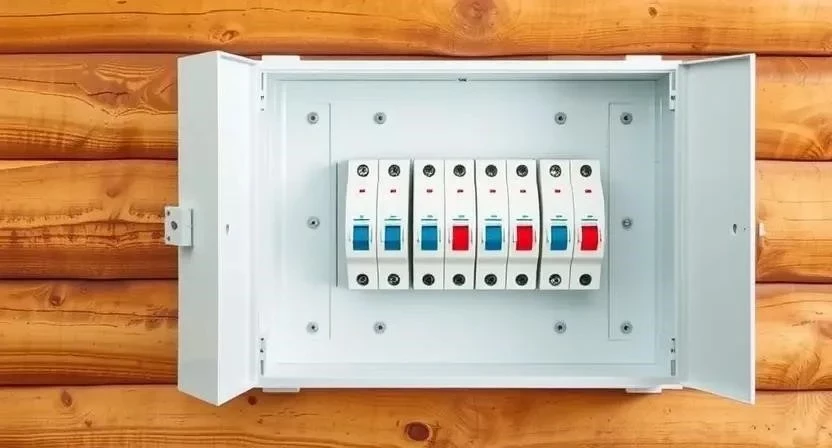

- Установка щита (6 часов). Монтирую распределительный щит в сухом, доступном месте. Корпус должен быть из негорючего материала.
- Заземляющий контур (8 часов). Забиваю стальные уголки в землю и соединяю их полосой. Это критически важно для защиты от поражения током.
- Прокладка магистралей (16 часов). Тяну основные линии от щита к комнатам. Стараюсь избегать лишних изгибов провода.

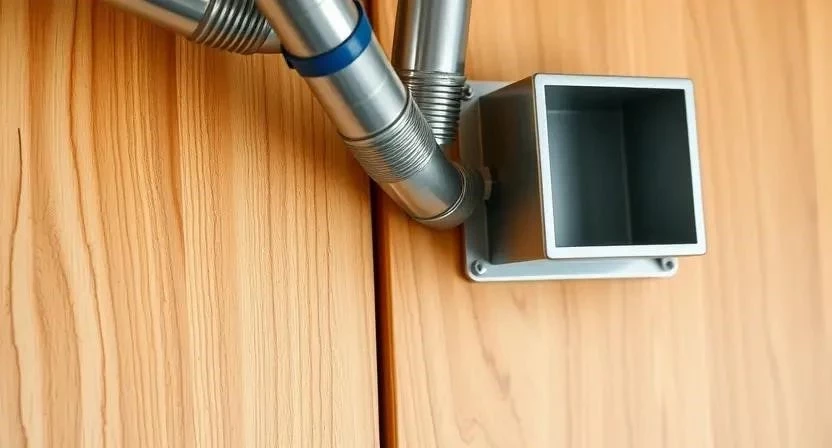

- Защитные оболочки (12 часов). Окутываю кабель гофрой или металлорукавом. В дереве это обязательное требование безопасности.
- Монтаж коробок (8 часов). Устанавливаю распределительные коробки. Все соединения делаю внутри них, чтобы иметь доступ для ревизии.
- Установка подрозетников (10 часов). Высверливаю отверстия под розетки. Использую специальные подрозетники для дерева, которые плотно прилегают к поверхности.
- Подключение защиты (6 часов). Устанавливаю автоматические выключатели и УЗО. Настраиваю их под мощность конкретных линий.
- Распайка проводов (10 часов). Соединяю жилы в коробках. Использую опрессовку или качественные клеммы.
- Тестирование (4 часа). Проверяю систему под нагрузкой. Замеряю напряжение в каждой розетке мультиметром.
| Этап | Время | Особенности |
|---|---|---|
| Схема и разметка | 4 ч | Учет всех потребителей |
| Монтаж щита | 6 ч | Использование DIN-рейки |
| Заземление | 8 ч | Проверка сопротивления |
| Прокладка кабеля | 16 ч | Соблюдение радиусов изгиба |
| Финишная сборка | 10 ч | Проверка затяжки винтов |
Важные технические нюансы
Температурный режим в деревянном доме может сильно колебаться, поэтому выбираю кабель с устойчивой изоляцией. Учитываю усадку дерева: в местах прохода через венцы оставляю небольшие зазоры, заполняя их негорючим герметиком. Влажность древесины влияет на адгезию материалов, поэтому монтаж провожу в сухой период. Все отверстия в брусе сверлю с небольшим запасом по диаметру, чтобы кабель не пережало при усадке.
Типичные ошибки новичков
Сам когда-то пытался сэкономить на гофре, но потом понял, что в дереве это вопрос выживания. Многие совершают грубые ошибки, которые приводят к авариям.
- Использование дешевого кабеля с заниженным сечением (провода греются).
- Отсутствие заземления (риск удара током от корпуса техники).
- Отказ от установки УЗО (защита от утечки тока отсутствует).
- Скрутки вместо полноценных соединений (окисляются и искрят).
- Прокладка кабеля напрямую в утеплителе (риск перегрева).
Расчет затрат на электромонтаж
Стоимость зависит от объема работ и выбранных материалов. При самостоятельном монтаже основная экономия идет на оплате услуг мастера.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 25 000 руб | 25 000 руб | 0 руб |
| Работа | 0 руб | 15 000 — 30 000 руб | 15 000+ руб |
| Инструменты | 5 000 руб | 0 руб (у мастера) | -5 000 руб |
| 30 000 руб | 40 000 — 55 000 руб | 10 000 — 25 000 руб |
Обслуживание системы после запуска
Раз в год провожу ревизию всех контактов в щитке и коробках. Со временем дерево может «подвинуть» провод, что приведет к ослаблению винтовых зажимов. Контролирую нагрузку на сеть, не подключаю слишком много мощных приборов в одну линию. Срок службы качественного кабеля ВВГнг-LS составляет около 30 лет, но проверка изоляции раз в 5 лет не будет лишней.
Альтернативные способы прокладки
Существует два основных подхода: скрытая и открытая проводка. Скрытая эстетичнее, но сложнее в обслуживании. Я монтировал открытую проводку на керамических изоляторах в одном проекте — выглядит стильно в стиле лофт и максимально безопасно, так как кабель на виду. Современные системы «умный дом» позволяют контролировать нагрузку в реальном времени и отключать питание при перегреве, что значительно повышает безопасность.
Ответы на частые вопросы
Можно ли использовать алюминиевые провода?
Нет, алюминий хрупок и имеет свойство окисляться, что в деревянном доме чревато искрением и пожаром. Только медь.
Какое сечение кабеля выбрать для розеток?
Стандарт — 2.5 мм2. Этого достаточно для большинства бытовых приборов и обеспечивает необходимый запас прочности.
Что такое ВВГнг-LS и почему он важен?
Это виниловый кабель, который не горит (нг) и имеет низкое выделение дыма (LS). В дереве это единственный безопасный вариант.
Обязательно ли ставить УЗО?
Да, УЗО защищает людей от удара током при утечке, что критично в условиях повышенной влажности или при использовании техники в срубе.
Как защитить проводку от грызунов?
Используйте металлорукав в местах ввода в дом и в подполье. Мыши легко перегрызают пластиковую гофру.
Можно ли прокладывать кабель в утеплителе?
Категорически нельзя. Утеплитель препятствует охлаждению кабеля, что ведет к перегреву изоляции и короткому замыканию.
Как часто проверять состояние проводки?
Визуальный осмотр и проверка затяжки контактов в щитке — раз в год. Полная диагностика — раз в 5 лет.
Что делать, если дом дал усадку?
Если кабель был проложен с запасом и в гофре, проблем не будет. Если же провод натянулся, необходимо вскрыть коробку и добавить кусок кабеля через клеммник.
Меры безопасности при работе:
Всегда используйте диэлектрические перчатки и очки. При работе с химией или герметиками обеспечьте проветривание. Никогда не работайте под напряжением — сначала полностью обесточьте дом. При работе на стремянке убедитесь в ее устойчивости.
