Монтаж электросети в гараже требует точного расчета нагрузки и строгого соблюдения норм безопасности. Обычно такие работы занимают от двух до четырех дней, а стоимость материалов для среднего бокса составляет от 5 000 до 15 000 рублей. Электрика в дачном гараже: как сделать освещение правильно и безопасно — это задача, которая избавляет от риска короткого замыкания и делает работу с инструментом комфортной. Грамотный подход к планированию исключает переделки в будущем.
Особенности подготовки к электромонтажу
Сложность работ оценивается как средняя. От мастера требуются базовые навыки работы с кабелем и понимание принципов распределения фазы и нуля. Я рекомендую проводить монтаж в сухое время года, когда влажность в помещении минимальна, что облегчает работу с бетоном и кирпичом. Весь процесс от разметки до первого включения обычно занимает около 20-30 рабочих часов.
Подбор необходимых материалов

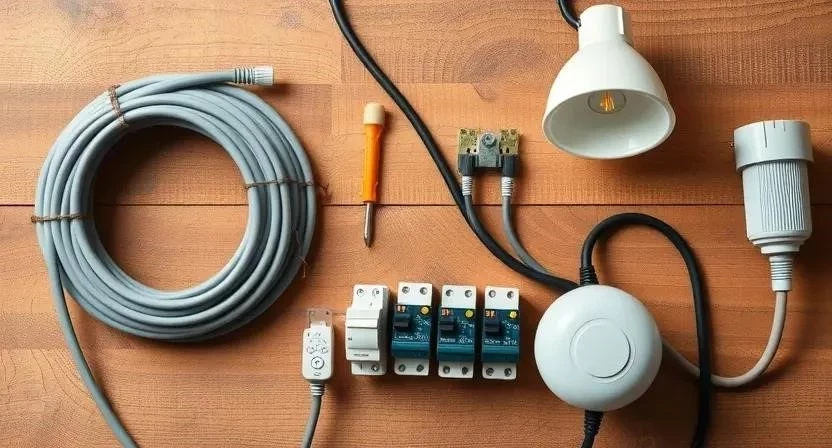

Для надежной сети я использую только медный кабель ВВГнг, так как он не поддерживает горение. На средний гараж площадью 20-25 м² потребуется стандартный набор компонентов:
- Кабель ВВГнг 3х2.5 для розеток — 30-50 метров;
- Кабель ВВГнг 3х1.5 для освещения — 20-30 метров;
- Гофрированная труба ПВХ (диаметр 20 мм) — 40 метров;
- Автоматические выключатели (10А и 16А) — 3-4 шт.;
- УЗО (устройство защитного отключения) — 1 шт.;
- Розетки с защитой IP44 (влагостойкие) — 3-5 шт.;
- Светодиодные светильники (пыле-влагозащищенные) — 2-4 шт.;
- Распределительные коробки и подрозетники — 5-7 шт.
Покупать комплектующие лучше в специализированных электротехнических магазинах, чтобы избежать подделок с заниженным сечением жилы. Примерные цены указаны в таблице ниже.
| Материал | Расход на 20 м² | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 40 м | 70 руб/м | 2800 |
| Кабель ВВГнг 3х1.5 | 25 м | 50 руб/м | 1250 |
| Гофра ПВХ 20мм | 40 м | 20 руб/м | 800 |
| Светильник LED IP65 | 3 шт | 800 руб/шт | 2400 |
| Розетка IP44 | 4 шт | 350 руб/шт | 1400 |
Инструментарий для электромонтажа
Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Часть дорогого оборудования, например перфоратор, можно взять в аренду, но ручной инструмент должен быть своим.
- Стриппер — для быстрой и аккуратной зачистки изоляции;
- Индикаторная отвертка — проверка наличия напряжения;
- Перфоратор с бурами 6-8 мм — монтаж креплений и подрозетников;
- Кусачки (бокорезы) — обрезка кабеля и проволоки;
- Строительный уровень — установка розеток и светильников по горизонту;
- Пассатижи — скрутка и фиксация проводов;
- Шило или разметочный карандаш — нанесение трасс на стены.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Перфоратор | Сверление стен | Обязательно | 4500 руб |
| Стриппер | Снятие изоляции | Желательно | 800 руб |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 руб |
| Уровень | Выравнивание | Обязательно | 500 руб |
| Кусачки | Резка провода | Обязательно | 400 руб |
Организация пространства в гараже
Сначала я полностью освобождаю стены от стеллажей и старого хлама. Это позволяет видеть реальную геометрию помещения и избежать препятствий при прокладке кабеля. На этом этапе я определяю точки расположения розеток (обычно у верстака и у ворот) и места для светильников. Весь строительный мусор выносится сразу, чтобы пыль не осела на новых контактах.
Подготовка поверхностей под проводку
Стены очищаются от пыли и жирных пятен с помощью щетки или влажной тряпки. Затем я наношу разметку трасс: провода должны идти строго вертикально или горизонтально. Сверлятся отверстия под дюбели для крепления гофры или кабель-каналов. Проверяю ровность поверхностей уровнем, чтобы светильники не висели криво, что особенно заметно в небольшом помещении.
Технология монтажа электрики по шагам
Процесс требует последовательности. Я всегда начинаю с самого главного узла — щитка, и двигаюсь к конечным потребителям.

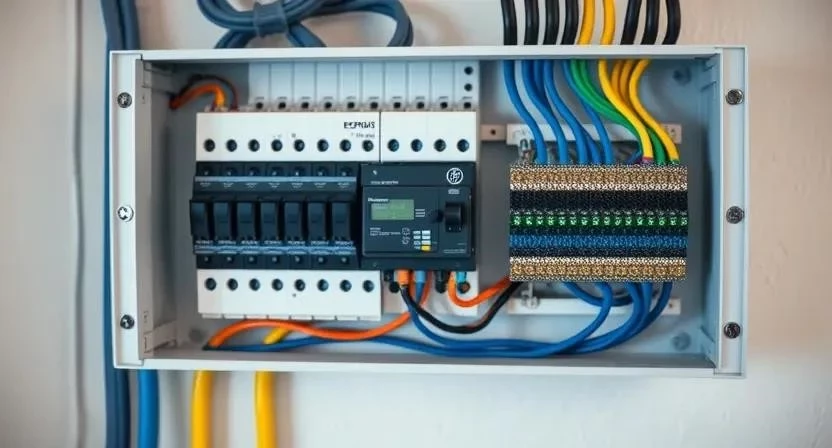

- Сборка электрощитка (2-3 часа). Установка УЗО и автоматических выключателей на DIN-рейку.
- Прокладка основной магистрали (3-4 часа). Завод кабеля из дома или от столба в гараж.

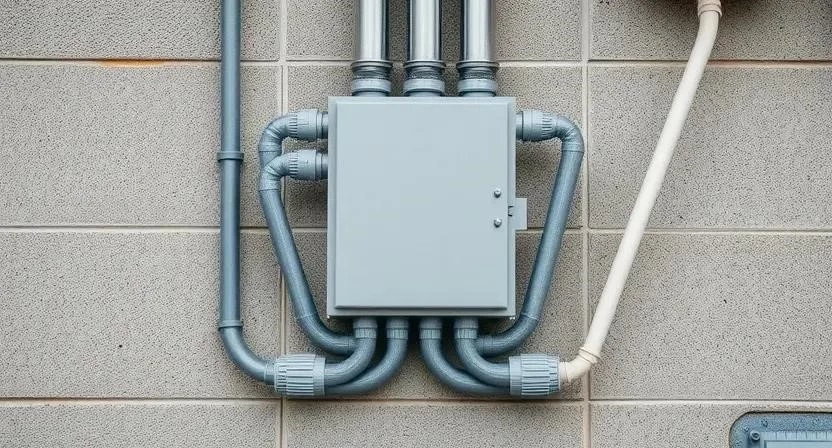

- Монтаж гофры или кабель-каналов (4-6 часов). Крепление защитных оболочек к стенам.
- Установка распределительных коробок (2 часа). Расстановка узлов разветвления сети.
- Подключение розеток (3 часа). Монтаж подрозетников и завод в них кабеля 3х2.5.

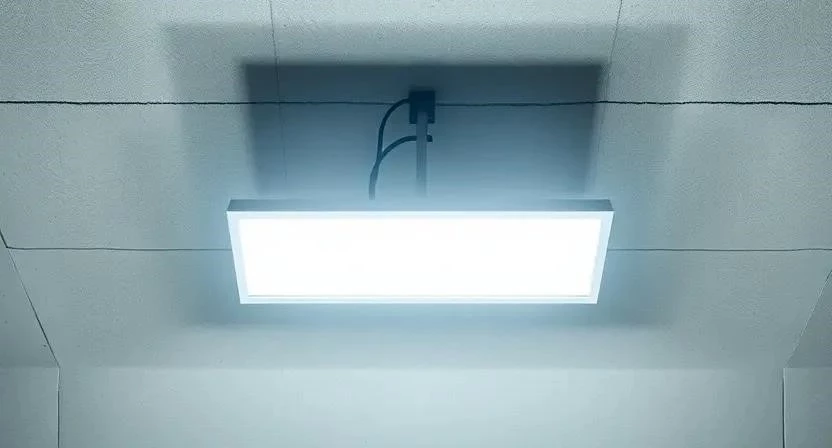

- Монтаж точек освещения (2-3 часа). Крепление светильников на потолке или верхних частях стен.
- Установка выключателей (1 час). Монтаж клавиш управления светом у входа.
- Заземление (3-5 часов). Вбивание контура заземления и подключение его к щитку.
- Проверка соединений (2 часа). Протяжка всех винтов и проверка изоляции.
- Первый запуск (1 час). Поэтапное включение автоматов и замер напряжения.
Помню, как я однажды забыл проложить запас кабеля в распределительной коробке, и пришлось переделывать весь узел, так как провода не доставали до клемм. Теперь я всегда оставляю 15-20 см запаса.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и сверление | 5 часов | Строго по вертикали/горизонтали |
| Монтаж гофры и кабеля | 10 часов | Шаг крепления 50-70 см |
| Сборка щитка и заземление | 6 часов | Использование наконечников НШВИ |
| Установка фурнитуры | 4 часа | Проверка уровня |
| Тестирование | 2 часа | Проверка УЗО кнопкой «Тест» |
Технические нюансы и требования
В гараже часто бывает сыро, поэтому я выбираю оборудование с классом защиты не ниже IP44. Это гарантирует, что брызги воды или пыль не приведут к короткому замыканию. Важно соблюдать совместимость: для кабеля сечением 2.5 мм² ставлю автомат на 16А, для 1.5 мм² — на 10А. Температурный режим в дачном гараже может колебаться от -30 до +40 градусов, поэтому использую только морозостойкую гофру из ПВХ или ПНД.
Типичные ошибки новичков
Многие пытаются сэкономить, что в электрике недопустимо. Я сам когда-то поставил обычные домашние розетки в гараже, и они забились пылью и влагой за один сезон — теперь использую только специализированные влагостойкие модели.
- Использование тонкого провода (например, ПВС вместо ВВГнг), что ведет к перегреву.
- Отсутствие заземления, из-за чего корпус электроинструмента может ударить током.
- Установка слишком мощного автомата, который не сработает при перегрузке кабеля.
- Прокладка проводов без защиты (без гофры), что делает их уязвимыми к механическим повреждениям.
- Ошибки в схеме, когда свет и розетки висят на одном слабом автомате.
Расчет итоговых затрат
Стоимость реализации проекта зависит от того, кто выполняет работу. Самостоятельный монтаж позволяет сэкономить значительную сумму, но требует времени и осторожности.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и кабель | 8000 | 8000 | 0 |
| Работа по монтажу | 0 | 7000 | 7000 |
| Сборка щитка | 0 | 3000 | 3000 |
| Заземление | 0 | 4000 | 4000 |
| 8000 | 22000 | 14000 |
Эксплуатация и уход за сетью
После завершения работ я рекомендую раз в год проверять затяжку контактов в щитке и распределительных коробках, так как от вибраций и перепадов температур винты могут ослабнуть. Светильники нужно очищать от пыли раз в квартал для сохранения яркости света. Срок службы качественного кабеля ВВГнг составляет до 30 лет при условии отсутствия механических повреждений.
Варианты реализации проводки
Выбор метода монтажа зависит от отделки стен. Скрытая проводка выглядит эстетично, но требует штробления бетона, что очень трудозатратно. Открытая проводка в гофре монтируется в разы быстрее и проще в обслуживании. Вместо люминесцентных ламп я всегда ставлю светодиодные ленты или панели — они дают более ровный свет и потребляют меньше энергии. Для временных зон можно использовать беспроводные LED-светильники на аккумуляторах.
Частые вопросы (FAQ)
Какое сечение кабеля выбрать для розеток?
Оптимально использовать медный кабель сечением 2.5 мм². Этого достаточно для большинства инструментов, включая сварочный аппарат малой мощности.
Нужен ли отдельный автомат на свет?
Да, освещение и розетки должны быть разделены. Если произойдет короткое замыкание в розетке, свет в гараже останется, и вы не окажетесь в темноте.
Можно ли использовать ПВС вместо ВВГнг?
Не рекомендую. ПВС предназначен для удлинителей, его изоляция не рассчитана на стационарную прокладку в стенах.
Как рассчитать количество светильников?
Для комфортной работы нужно около 150-200 люкс на м². Обычно одного мощного LED-светильника хватает на 6-8 квадратных метров.
Зачем нужно УЗО в гараже?
В условиях повышенной влажности риск поражения током выше. УЗО мгновенно отключит питание при утечке тока.
Какая высота установки выключателя оптимальна?
Я всегда монтирую выключатель на высоте 90 см от пола, чтобы до него было удобно дотянуться, не задевая оборудование.
Можно ли использовать пластиковые кабель-каналы?
Можно, но гофра надежнее защищает кабель от случайных ударов и более устойчива к перепадам температур.
Меры безопасности
Работа с электричеством опасна для жизни. Обязательно используйте диэлектрические перчатки и очки при сверлении стен. Перед любыми манипуляциями с проводами отключайте общее питание и проверяйте отсутствие напряжения индикатором. При работе с химическими составами для герметизации обеспечьте проветривание помещения. Никогда не работайте с электроинструментом в сырой одежде или босиком на влажном полу.
