Надежная работа электросети в частном секторе напрямую зависит от качества защитного контура. Неправильно установленное заземление в дачном доме может привести к поражению током или мгновенному выходу из строя дорогостоящей техники. Монтаж требует понимания основ электротехники и физических свойств грунта. На выполнение работ обычно уходит от 1 до 2 рабочих дней, а бюджет на материалы начинается от 5 000 рублей. Качественная установка — это залог вашей безопасности и спокойствия.
Что важно изучить перед началом работ
Первым делом необходимо оценить тип почвы на участке. В глинистых грунтах сопротивление ниже, что хорошо для электробезопасности, а в песчаных придется забивать электроды глубже. Согласно правилам ПУЭ, сопротивление заземляющего устройства должно соответствовать установленным нормам для жилых строений. Я всегда начинаю с изучения карты участка, чтобы понять, где проходят коммуникации.
Техника безопасности — это приоритет. При работе с электричеством и металлическими конструкциями обязательно используйте защитные средства. Вам понадобятся:
- Прорезиненные перчатки для защиты рук;
- Защитные очки при работе с кувалдой или сваркой;
- Респиратор, если планируется копка в пыльной почве;
- Спецодежда из плотного материала;
- Устойчивая обувь на нескользящей подошве;
- Средства защиты органов слуха при использовании перфоратора;
- Аптечка первой помощи под рукой;
- Надежный фонарь для работы в траншеях.
Помните, что работа с электричеством требует предельной концентрации. Никогда не проводите монтаж в условиях сильного дождя или грозы.

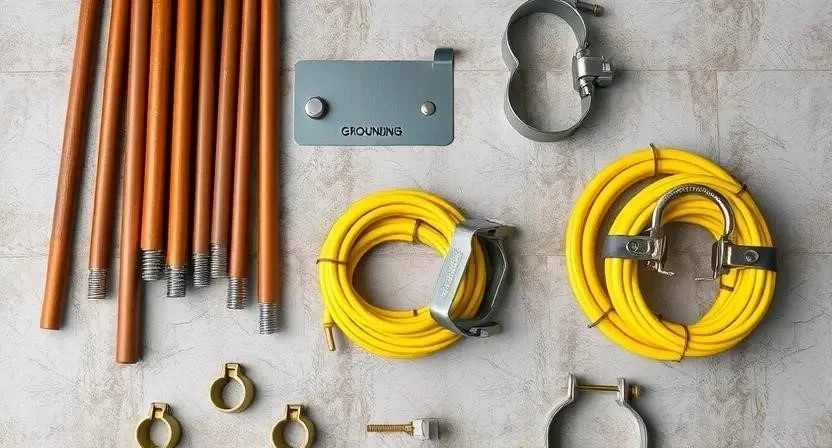

Необходимый перечень материалов
Для создания надежного контура заземления потребуется качественный металл. Я советую выбирать сталь с хорошим антикоррозийным покрытием или медь, хотя она и дороже. Ниже представлен список того, что нужно закупить заранее.
- Стальной уголок (сечением 40х40 мм или 50х50 мм);

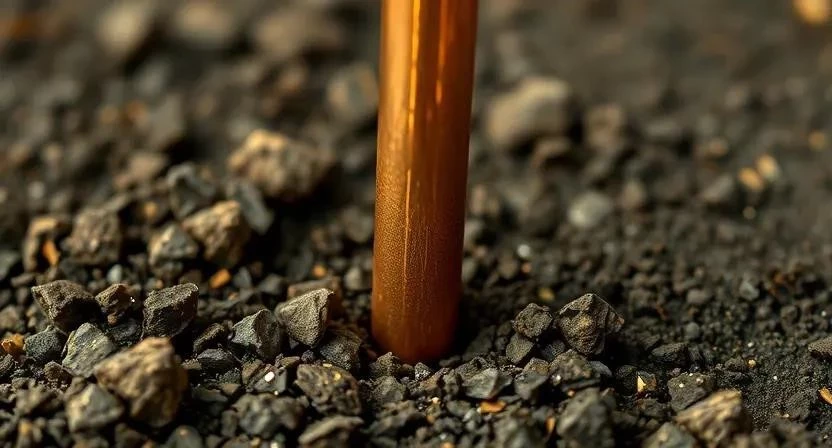

- Вертикальные электроды (стальные или медные стержни);
- Заземляющая полоса (стальная лента);
- Медный провод сечением не менее 10-16 мм²;
- Специальные зажимы для соединения полос;
- Сварочные электроды (если планируется сварка);
- Гофрированная труба для защиты кабеля;
- Герметик для защиты мест соединений.
Для наглядности я составил таблицу с примерными расходами и стоимостью материалов для стандартного контура.
| Материал | Количество | Расход на м2/ед. | Примерная цена (руб.) | |
|---|---|---|---|---|
| Стальной уголок (1м) | 3 шт. | 1 шт. | 450 | 1350 |
| Электрод (стержень 2м) | 4 шт. | 1 шт. | 600 | 2400 |
| Стальная полоса (1м) | 5 м | 1 м | 250 | 1250 |
| Медный провод | 10 м | 1 м | 180 | 1800 |
| Зажимы и расходники | 1 комплект | 1 компл. | 800 | 800 |
Инструментарий для монтажа
Качество работ напрямую зависит от наличия правильного инструмента. Без него процесс превратится в бесконечную борьбу с грунтом. Я рекомендую заранее проверить исправность всего оборудования.
- Кувалда весом не менее 3-5 кг;
- Перфоратор или тяжелый лом;
- Сварочный аппарат (инвертор);
- Мультиметр для проверки сопротивления;
- Рулетка и строительный уровень;
- Лопата штыковая и совковая;
- Болгарка с отрезными дисками.
Ниже приведена детализация инструментов, которые помогут выполнить задачу профессионально.
| Инструмент | Назначение | Обязательно/Желательно | Цена (руб.) |
|---|---|---|---|
| Кувалда | Забивание электродов | Обязательно | 1200 |
| Сварочный аппарат | Соединение элементов | Обязательно | 4500 |
| Мультиметр | Замер параметров | Обязательно | 1500 |
| Лопата | Рытье траншеи | Обязательно | 600 |
| Болгарка | Резка металла | Желательно | 3500 |
Выбор и подготовка площадки
Место для установки контура должно находиться на некотором удалении от фундамента дома, чтобы избежать проблем с его целостностью. Лучше всего выбирать открытый участок, где грунт наиболее влажный. Я обычно выбираю место в стороне от деревьев и крупных кустарников, чтобы корни не повредили систему со временем.
Сначала необходимо провести разметку территории. Используйте колышки и шпагат, чтобы обозначить границы будущей траншеи и места забивки электродов. После разметки уберите весь мусор, камни и растительность с выбранного участка. Это обеспечит ровную поверхность и облегчит последующую копаку.
При подготовке поверхности важно учитывать электропроводность почвы. Если вы наткнулись на очень сухой песок, возможно, придется увеличить глубину заложения. Дно траншеи нужно выровнять, чтобы стальная полоса плотно прилегала к земле. Плохой контакт с грунтом — это прямой путь к росту сопротивления и неэффективной работе системы.
Пошаговый процесс устройства заземления
Когда площадка готова, можно переходить к самому ответственному этапу. Я подготовил для вас четкий план действий, который поможет не запутаться в процессе.
- Выбор схемы (вертикальная или горизонтальная) — 30 мин.
- Разметка траншеи и точек забивки — 40 мин.
- Рытье траншеи глубиной 0.5–0.8 м — 3-4 часа.
- Забивание вертикальных электродов в грунт — 2 часа.
- Соединение электродов стальной полосой — 1 час.
- Сварка узлов соединения контура — 1.5 часа.
- Подготовка и прокладка кабеля в дом — 1 час.

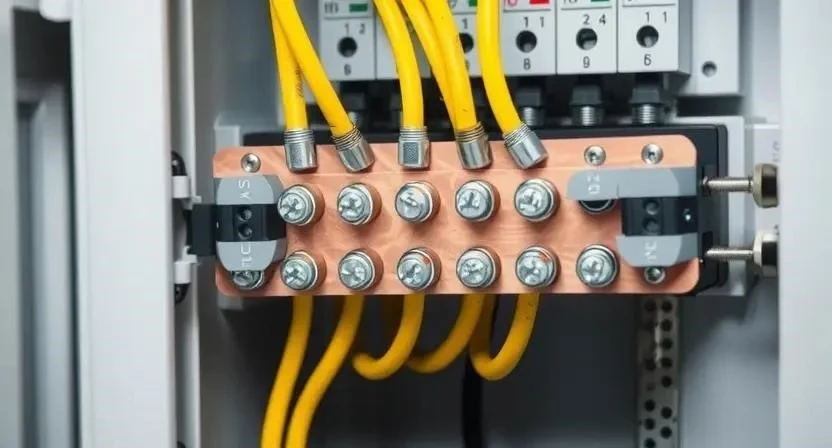

- Подключение к главной заземляющей шине в щитке — 40 мин.
- Замер сопротивления и финальная проверка — 30 мин.
При монтаже я всегда слежу за тем, чтобы электроды заходили в землю максимально вертикально. Если уголок или стержень начнет заваливаться, его будет крайне сложно выпрямить. После того как контур собран, необходимо тщательно заварить все стыки. Сварка гораздо надежнее, чем использование болтовых зажимов, которые могут окислиться в земле.
Когда контур готов, проложите заземляющий провод к электрощиту. Я использую для этого специальную гофру, чтобы защитить кабель от механических повреждений и влаги. В самом щите провод подключается к шине заземления. Последним шагом станет обязательный замер сопротивления мультиметром или специальным прибором. Если показатели в норме, система готова к эксплуатации.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Разметка | 40 | Использовать колышки |
| Копка траншеи | 240 | Глубина не менее 0.5 м |
| Забивка стержней | 120 | Строго вертикально |
| Сварка контура | 90 | Тщательная проварка швов |
| Замер параметров | 30 | Проверка по ПУЭ |
Технические нюансы и важные детали
Опытные мастера знают: дьявол кроется в деталях. Один из важнейших факторов — глубина промерзания почвы. Если заложить контур слишком мелко, зимой из-за промерзания грунта сопротивление резко вырастет, и защита перестанет работать. Я всегда стараюсь забивать электроды ниже уровня промерзания в моем регионе.
Также не забывайте про защиту кабеля. Место выхода провода из земли — самое уязвимое. Используйте прочную гофру или даже стальную трубу, чтобы грызуны или смещение грунта не перебили провод. Для защиты металлических соединений, если вы не использовали сварку, крайне важна антикоррозийная обработка. Используйте специальные битумные мастики или электропроводящие смазки.
Типичные ошибки при монтаже
Многие новички совершают одни и те же промахи, которые делают систему бесполезной. Я сталкивался с такими случаями неоднократно. Избегайте следующих ошибок:
- Использование водопроводных труб в качестве заземления (это крайне опасно!);
- Плохая сварка контактов, приводящая к окислению;
- Выбор слишком тонкого сечения заземляющего провода;
- Игнорирование установки УЗО в электрощите;
- Слишком малая глубина заложения электродов;
- Использование некачественного металла, который быстро сгниет;
- Отсутствие проверки сопротивления после завершения работ.
Мой знакомый однажды решил сэкономить и использовал вместо стальной полосы обычную проволоку. Через год она просто перегнила, и защита исчезла. Никогда не экономьте на материалах, которые находятся в земле.
Смета: сколько стоит заземление
Стоимость работ может сильно отличаться в зависимости от того, делаете вы все сами или нанимаете специалиста. Самостоятельный монтаж требует вложений только в материалы и инструмент, но экономит значительную сумму на услугах мастера.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 5 000 | 5 000 | 0 |
| Инструменты (амортизация) | 500 | 500 | 0 |
| Работа специалиста | 0 | 7 000 | 7 000 |
| ИТОГО | 5 500 | 12 500 | 7 000 |
Эксплуатация и уход за системой
После завершения монтажа работа не заканчивается. Заземление — это не «сделал и забыл». Я рекомендую проводить периодический осмотр места выхода провода из земли. Проверяйте, нет ли признаков коррозии или повреждений кабеля. Раз в год, желательно в осенний период, стоит проводить замер сопротивления, чтобы убедиться, что система сохраняет свои характеристики. Если вы заметили, что металл начал разрушаться, своевременно обновите защитное покрытие или замените элементы.
Сравнение различных способов устройства
В зависимости от условий на участке можно выбрать разные типы контуров. Выбор зависит от площади участка и типа грунта.
| Тип заземления | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Вертикальное | Занимает мало места | Требует глубокого забивания | Малые участки |
| Горизонтальное | Легко монтировать | Нужна большая площадь | Песчаные почвы |
| Комбинированное | Максимальная надежность | Высокая стоимость | Премиум дома |
Ответы на частые вопросы
Как сделать заземление в деревянном доме?
В деревянном доме заземление должно быть максимально надежным, так как дерево — горючий материал. Контур обязательно должен быть выполнен из металла, а провод к дому должен идти в защитной трубе. Внутри дома обязательно устанавливайте УЗО, чтобы минимизировать риск возгорания при утечке тока.
Совместимо ли заземление с системой СНТ?
Да, это вполне возможно. Однако важно понимать, что общее заземление СНТ часто бывает некачественным. Я всегда советую делать собственный независимый контур для своего участка, чтобы не зависеть от соседей и общей сети.
Как проверить заземление бытовым прибором?
Проверить полноценное сопротивление бытовым прибором невозможно. Однако вы можете использовать индикаторную отвертку или мультиметр, чтобы проверить наличие напряжения на корпусе прибора. Если при касании корпуса вы чувствуете легкое покалывание — заземление либо отсутствует, либо работает неисправно. В этом случае немедленно отключите питание и вызовите электрика.
