Изготовление навеса из поликарбоната, пристроенного к дому, фото инструкции

Конструкция

Конструкция односкатного навеса достаточно проста для монтажа своими руками. Она состоит из опорных столбов, стропильных ферм, обрешетки и собственно поликарбонатного покрытия. В строительных магазинах продают готовые комплекты для самостоятельной сборки, однако, самому рассчитать и сделать чертежи не на много сложнее. В процессе создания проекта учитываются следующие факторы:

• Уклон навеса. Этот параметр определяют, оценивая климатические условия зоны строительства. Для регионов, характеризующихся большой снеговой нагрузкой, строят навесы с уклоном 35-45 градусов, чтобы предотвратить разрушение ската под весом снежной шапки в зимний период. В случае, если местность славится прерывистыми ветрами, сооружают более пологие навесы с уклоном не более 20-25 градусов. В средней полосе России хорошо себя показывают конструкции с углом наклона скатов 30-35 градусов.

• Стропильная система. Стропила и обрешетка навесов выполняются из древесины или профилированных металлических труб. Древесина имеет меньший срок эксплуатации, так как плохо противостоит воздействию влаги, ее обрабатывают антисептическими средствами и покрывают краской. Обрешетка из металла – более удачный вариант для сооружения навесов, она легче и долговечнее.

• Вид поликарбоната. В ассортименте строительных магазинов имеются листы поликарбоната разных цветов и с различной структурой. Этот материал отличается богатым выбором расцветок и фактур. Для навесов и зеленого, синего или бронзового цвета. Холодные оттенки создают ощущения прохлады и свежести.
• Размещение. Односкатные кровельные конструкции могут быть пристройками к основному дому или стоять в стороне. Строительство пристроенных навесов дает возможность сэкономить на опорных столбах и защитить сооружение от ветра с одной стороны.

Как изготовить каркас своими руками

Монтаж каркаса из дерева лучше начинать с внутреннего ряда от стены. Длину деревянных балок, устанавливаемых к опорным стойкам, необходимо состыковать с помощью пластин из металла. Балки должны располагаться строго по горизонтали. Укреплять их к опорам следует саморезами. Они применяются и для дополнительного крепления балок к поверхности стены.

При монтаже навеса перед домом из поликарбоната своими руками потребуются угольник и уровень. Это позволит более точно определить вертикали и горизонтали, а также выявить правильность углов.

После крепления балок в горизонтальном направлении следует перейти к установке поперечных деталей, монтаж которых осуществляется с помощью крепежа. Для придания жесткости всей конструкции потребуется укрепить балки распорками. Это осуществляется с обеих сторон опор. Распорки должны быть зафиксированы саморезами под углом 45°.

После этого можно приступать к устройству поперечных элементов. Вначале следует монтировать балки по краям. Затем можно производить установку средней балки, а также промежуточных поперечных. После окончания установки балок края следует закрыть с помощью торцевой доски.

Придать сооружению прочность можно в том случае, если воспользоваться подстропильными ногами. С их помощью можно осуществить укрепление крайних балок слева и справа. В результате конструкция будет устойчивой к возможным избыточным снеговым нагрузкам.

Оформление навеса поликарбонатом

Чтобы разобраться, как обшить навес поликарбонатом, рекомендуется использовать следующую технологию монтажа. На готовый каркас можно начинать укладку поликарбоната (детальнее: «Как выполняется укладка поликарбоната на навес – пошаговое руководство»). Если листы материала достаточно большие, лучше для подобной работы пригласить помощника. Укладка первого листа проводится с любого удобного для этого края сооружения. Подрезка осуществляется по месту, во избежание ошибок. Для прикручивания крайнего листа на саморезы удобно применить стремянку, что даст возможность не наступать на поверхность материала ногами.

Параметры шага для установки саморезов – 50 см, с отступом от края листов на 20 см: это убережет от появления трещин. Для оформления торцов поликарбоната используют заглушки, а стыковать отдельные участки материала удобно с помощью соединительного профиля. Дальнейшее крепление предусматривает передвижение по поверхности листов. Для защиты от повреждения материала изготовляют временный настил из широкой доски и реек. Крепление поликарбоната осуществляется специальными саморезами с шайбами из пластика. Вкручивают крепежи в предварительно проделанные отверстия: напрямую это делать запрещается.

Готовое сооружение обычно не нуждается в дополнительном оформлении. Иногда проводится установка по периметру конструкции светодиодной ленты и сооружение брезентового занавеса. Что касается навесов для белья из поликарбоната, то их лучше оставлять полностью открытыми.

Подготовка стройматериалов

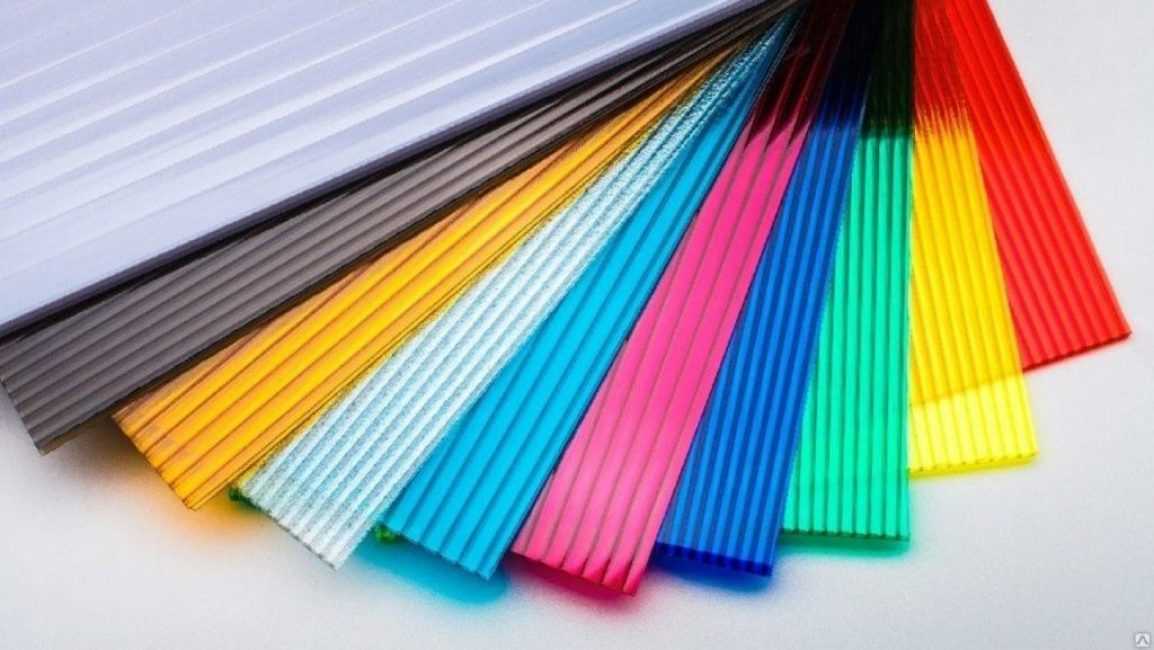

Материалы различных цветов

Покупка материалов проводится после того когда произведен расчет необходимого количества:

• Материал для фундамента
• Опоры
• Покрытие для кровли
• Крепежная фурнитура
• Дополнительные элементы

Для деревянного или металлического каркаса нужно закупить грунтовку и краску, чтобы обработать и защитить строение от гниения или коррозии.

При покупке нужно брать на 10% больше нужного количества материала. При строительстве своими руками это обезопасит, если в расчетах допущена ошибка, или при монтаже какой-то элемент будет поврежден.

Перед началом работ нужно подготовить инструменты, которые понадобятся в процессе:

• Фундамент – тачка, лопата, бетономешалка
• Уровень и угольник для ровной установки всех элементов
• Рулетка и мел для разметки
• Для установки металлического каркаса – сварочный аппарат, электроды
• Шуруповерт, дрель, болгарка
• Для установки крыши – лестница или стремянка

Детские песочницы: описание, виды, размеры, пошаговая инструкция как соорудить своими руками (90+ Фото & Видео) +Отзывы

Делаем навес — шаг 3 «Цепляем несущую балку за столбы»

Каким образом установить балку на столбы каждый решает самостоятельно. Далее перечислены некоторые варианты крепления несущей балки к опорным столбам.

Балка на столбы

Устанавливаем балку на столб и закрепляем крупными шурупами или железными листами.

Для того, чтобы несущая балка была прочнее, ее необходимо укрепить. Для этого устанавливаем диагональные дощечки или устанавливаем крупную доску посередине.

Балка сверху в пазы на столбах опоры

Во всех столбах опоры вырезается отверстие, паз. И в каждый паз крепим несущую балку. Такой способ можно выбрать если опорный столб шире самой балки.

Вместо балки два бруска

Такой вариант хорош тем, что позволяет меньше расходовать материал. А по стойкости два бруска схожи с прочностью целой балки. 2 бруска крепим по разным сторонам опорного столба. Таким образом они выполняют роль стандартной несущей балки.

Пошаговая инструкция по установке

Первым создается каркас, но для этого нужно заготовить фермы. Когда каркас будет готов, начинаем крепить к нему поликарбонат. Рассмотрим все этапы подробнее.

Обратите внимание на то, что не все виды поликарбоната имеют защиту от УФ лучей

Подготовка профиля

Если крыша будет иметь арочную или каскадную конструкцию, для сгибания профиля применяют один из методов:

• трубогибочный станок;
• нагревают детали в местах сгиба (перед этим их набивают песком) и сгибают вручную;
• надпиливают, затем гнут в противоположном направлении, а после накладывают металлические «заплатки».

Ознакомьтесь с техническими характеристиками поликарбоната перед закупкой материалов для навеса

Подготовка каркаса

Готовые металлические детали сваривают на земле, затем ставят на привязку на опоры, к которым и приваривают. Первыми монтируют переднюю часть, затем боковины. Следите, чтобы детали стояли строго вертикально – используйте строительный уровень.

Поперечные прогоны – прямоугольный профиль – приваривают на расстоянии 50–55 см друг от друга.

Последними монтируют боковины.

Крепеж поликарбонатных листов

Крепить листы к металлическому каркасу можно с помощью шурупов, термошайб или саморезов.

Это полезно: как правильно выбирать и крепить термошайбы для поликарбоната.

Если используется деревянная конструкция, можно обойтись специальным клеем.

Постройки из поликарбоната – хороший выбор для дачников и владельцев загородной недвижимости. Возвести их несложно, хотя кое-какой опыт не помешает.

Подготовка

Важно составить проект навеса. Для этого необходимо предварительно замерить периметр участка, рассчитать каркас с учетом вертикального и горизонтального шагов

Для монтажа покрытия навеса из панелей поликарбоната толщиной менее 8 мм применяют шаг 600-700 мм. При укладке тяжелых панелей вертикально ступени делают шаг в 700 мм, по бокам – до 1 м.

Необходимо рассчитать вес обрешетки несущей конструкции согласно таблице, рекомендованной специалистами. Это требование техники безопасности, чтобы крыша навеса случайно не упала на людей от собственного веса или нагрузки от внешних факторов. Несмотря на легкий вес поликарбоната, необходимо учитывать вес снега зимой.

При выборе панели из поликарбоната необходимо учитывать его толщину и структуру. Ячеистые панели толщиной 6-8 мм предназначены для устройства навесов. Листы толщиной 10 мм применяются для вертикальных поверхностей. Панель толщиной 16 мм используются для крыш большой площади.

Материалы

Логично, что поликарбонатный навес необходимо строить с применением поликарбонатных листов, но для них, в свою очередь, нужна какая-либо опора, помимо стен, к которым они, возможно, прилегают. Сам поликарбонат тоже еще надо выбрать, но общий принцип выбора мы уже рассмотрели выше: берите монолитный для идеальной, «оконной» прозрачности кровли или цветной сотовый, если вы не против глубокой полутени.

На роль материала для опор годится практически что угодно, кроме самого поликарбоната – целиком поликарбонатный навес вы вряд ли найдете. Чаще всего строители используют для создания каркаса камень и кирпич, дерево или металл. К возведению деревянных опор можно подойти по-разному, собрав их из обыкновенного бруса сечением 5х5 см или из более дорогого, но и куда более красивого резного дерева в виде фигурно перфорированных плит. Аналогично можно по-разному подойти и к созданию металлического каркаса – кому-то достаточно простого решения из металлопрофиля с размерами 20х40х2 мм, а кто-то выбирает более аристократичную и привлекательную металлическую ковку.

Чертеж будущей конструкции

Перед началом изготовления навеса из поликарбоната своими руками следует вооружиться подробными чертежами постройки. Для этого первым делом определяется место его размещения, что даст возможность обозначить точку опоры каркаса.

В зависимости от места расположения можно выбрать любой из нижеперечисленных видов навесов из поликарбоната:

1. Отдельно стоящий объект, чаще всего оснащаемый бетонным фундаментом. В качестве опор под крышу используются столбы, расположенные вдоль линии периметра.
2. Навес, пристроенный к уже существующему объекту или здания. Благодаря использованию балочной опоры данный тип постройки называют балочно-опорным. В таком случае для поддержания одной из сторон кровли используются отдельные стойки. Опорой под вторую сторону является горизонтальная балка вдоль стены.
3. Тот же вариант, но закрепляемый при помощи металлических закладных в несущей стене. Такая конструкция называется консольно-опорной.
4. Стандартный козырек над входом именуется консольным. Для его крепления используются исключительно закладные в стене.

Выбирая подходящий вариант крепления, рекомендуется ознакомиться с каталогами, где имеются фото различных вариантов. Определившись с типом конструкции, можно начинать процесс разработки чертежа конструкции навеса из поликарбоната, с включенными в него параметрами места расположения постройки.

Что надо знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:

• самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
• пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
• мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.

Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек

Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.

Крытый навес из поликарбоната

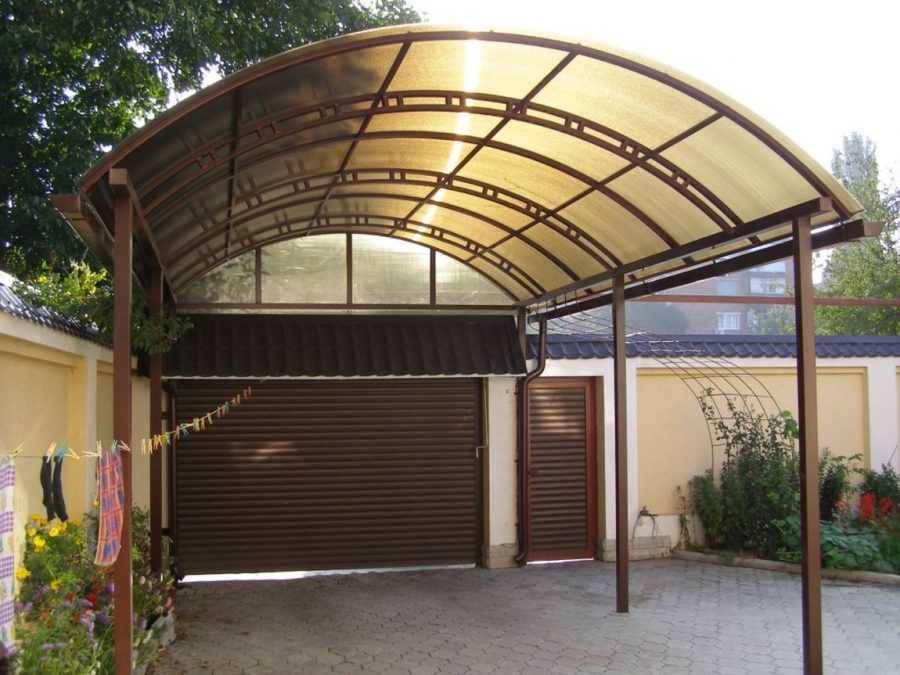

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.

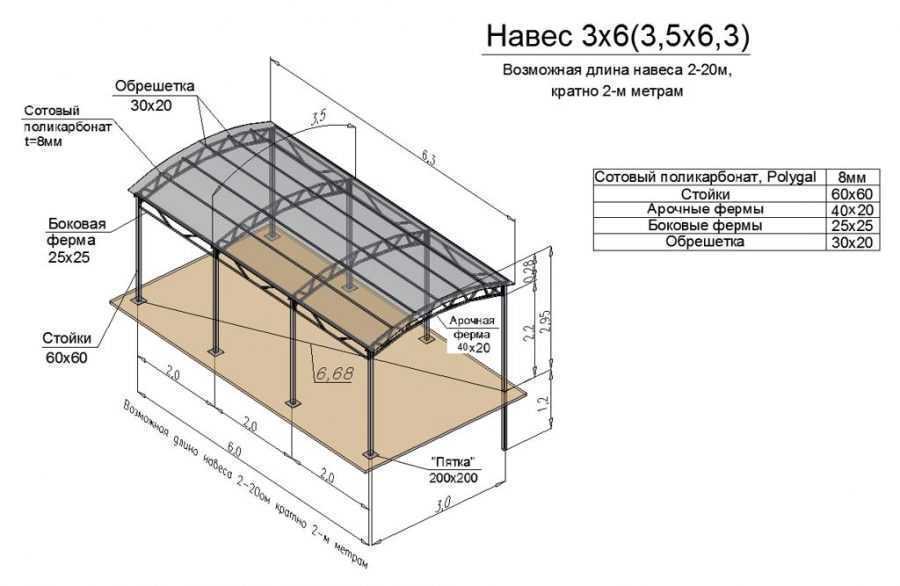

Типовой чертеж отдельностоящего навеса из поликарбоната

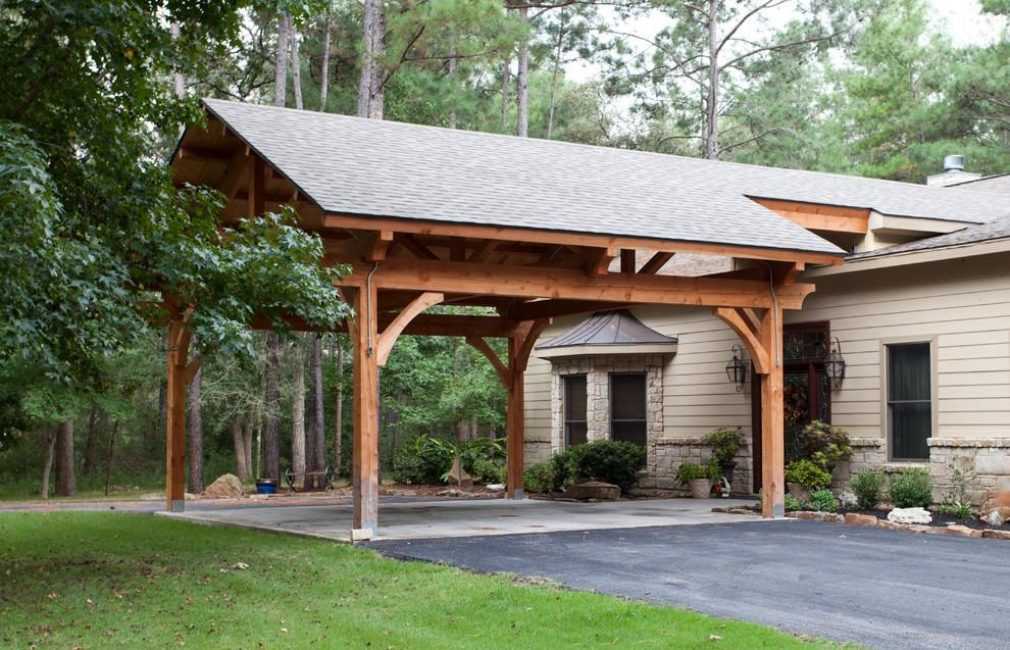

Деревянный навесы с поликарбонатной кровлей

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.

Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей

Металлические навесы

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:

• Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
• Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
• Сборные алюминиевые.

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа

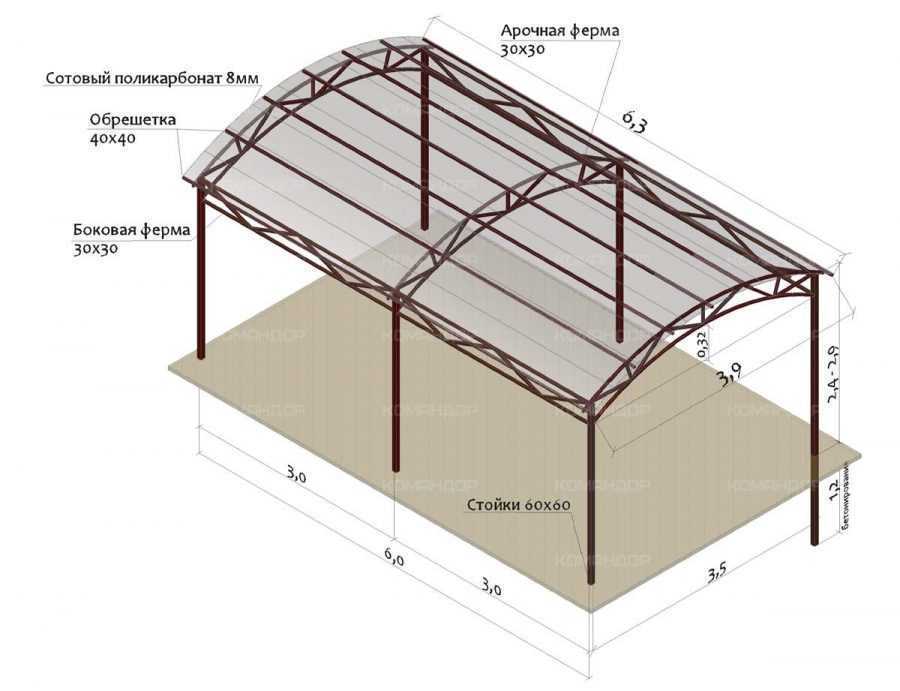

Пример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.

Эскиз подвесного навеса из поликарбоната над входом

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.

Как делать навесы из поликарбоната своими руками

Перед установкой навеса из поликарбоната, пристроенного к дому, следует определиться с тем, какие материалы будут использоваться при выполнении опор и каркаса конструкции. На основании чертежей и эскизов потребуется рассчитать количество материала. Его следует приобрести с запасом на 5–10% больше расчетного количества. Это позволит осуществить замену испорченных либо подготовленных по ошибке материалов. В их перечень должны входить:

1. Метизы и крепежные детали.
2. Панели поликарбоната.
3. Брус — сечение 150х150 мм.
4. Доска для прогонов, стропил — сечение 100х150 мм.

Опоры и горизонтальные балки каркаса должны выполняться из бруса. При расчете количества материала учитывается ширина и длина сооружения. Доска берется в количестве, определяемом расстоянием между стропилами. Если навес планируется создать из поликарбоната, то шаг должен быть равен 0,5–0,7 м.

Начинать выполнение работ следует с разметки участка. Необходимо наметить точки, где потребуется расположить вертикальные опоры конструкции. Высота стоек должна соответствовать высоте сооружения. При этом учитывается заглубление стоек на 55–60 см. Кровля навеса обычно имеет вынос с внешней стороны, составляющий 15–20 см.

Располагать опоры необходимо на расстоянии 1–2 м друг от друга. Между ними выбирается шаг, который зависит от длины всей конструкции, включая толщину покрытия кровли. Сначала монтируются опоры возле стены дома, а после этого устанавливается ряд стоек внешней стороны конструкции. Стойки обычно располагаются точно друг напротив друга.

Перед бетонированием опор следует выкопать яму, ширина и глубина которой составит 0,5 м. Ее дно засыпается слоем песка и щебня. После этого устанавливается опора, которая предварительно подвергается обработке антисептиком. Опора должна быть обернута в гидроизоляционный материал. Далее необходимо проверить вертикальность установки. После этого опора заливается бетонным раствором.

Виды конструкций

Навес с покатой крышей

Перед началом строительства, определяется вид конструкции.

Их есть несколько:

• С прямой крышей – чаще всего выполняет защитные функции для автомобиля, чтобы на него не попадали снег и дождь
• С покатой крышей – за счет наклона с него хорошо сходит снег и вода. Разделяются на односкатные и двускатные
• С фигурной крышей – конструкция создается в виде арки, пирамиды. Купола или других фигур

Разделить можно еще по типу строительства:

       1. На опорах

Навес на опорах

    2. Консольная конструкция

Консольный односкатный навес

Конструкции, установленные на опорах, отличаются обширным функционалом:

• Для стоянки автомобиля
• Для летнего отдыха
• Для хозяйственных нужд

Консоль используется как козырек. Она может располагаться вдоль фасада дома. Ширина ее должна быть в пределах 2 метров. Она должна быть хорошо закреплена к фасаду, иначе сильный ветер ее может сдуть.

Роль консоли защищать окна и двери от дождя и снега. При добавлении различных элементов, она может выступать в качестве декоративного элемента.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Отличительные черты поликарбоната

Поликарбонат долговечен и прочен, при этом недорог – листы и крепежные элементы можно без проблем купить по доступным ценам. Наконец, материал устойчив к перепадам температур, способен пропускать дневной свет и хорошо держит тепло. Используя поликарбонат, легко организовать на любой территории крытую зону отдыха, укрытие для растений или летний душ во дворе.

Поликарбонат крайне долговечен и обладает высокой прочностью

Правда, имеются и недостатки:

1. Серьезный град способен повредить крышу из поликарбоната. Если в вашем регионе такие осадки не редкость, рекомендуем использовать более дорогие листы со специальным защитным покрытием.
2. Будучи изготовленным из пластика, материал «унаследовал» его недостаток – повышенный коэффициент температурного расширения.
3. При монтаже следует соблюдать аккуратность – поверхность без защитной пленки легко поцарапать, потому снимать ее нужно лишь в конце работ.
