Как сделать парник из полипропиленовых труб?

Выбор полипропиленовых труб

При проектировании будущего строения часто возникают вопросы о том, какому сечению для труб следует отдать предпочтение. Всего существует два варианта сечения: профильное и круглое.

Главный нюанс, который необходимо учитывать, – квадратное сечение подразумевает под собой высокую жесткость. Это значит, что теплица будет прочная и практичная, однако на этапе монтажа реализовать все конструктивные задумки будет невозможно. Круглый профиль, напротив, более гибкий, что дает возможность осуществить разнообразные дизайнерские решения, создав красивые и функциональные теплицы из пропиленовых труб своими руками, например, в форме арок.

Эксперты сходятся во мнении, что профильные трубы необходимо выбирать только в тех ситуациях, когда без них реально не обойтись. Это касается случаев, когда парник будет подвергаться серьезным механическим нагрузкам или находиться в тяжелых погодных условиях с сильным ветром и грозами.

Другие конструкции

Арочная форма самая простая. Здесь нет сложных соединений, что не скажешь о других типах конструкций. На фото ниже показан каркас парника с двускатной крышей. Это самая сложная форма, где трубы между собой соединяются под разными углами.

Трубный каркас с двускатной крышейИсточник homeli.ru

Провести такое соединение можно без проблем, используя трубные пластиковые фитинги, но с одним условием. Фитинги имеют определенную форму, изменить ее невозможно. Поэтому конструкцию каркаса подгоняют именно под них. К примеру, на том же фото сверху видно, что конек кровли собран на основании крестовины, состоящую из четырех патрубков, соединенных между собой под прямым углом. Значит, скаты кровли также будет соединены под углом 90°.

Это касается и перехода скатов крыши в стенки парника, где применяют отвод 45°. То есть размеры элементов каркасной конструкции должны подгоняться таким образом, чтобы все соединения производились фитингами. Это в основном касается ширины парника и высоты его кровельной части.

Парник из полипропиленовых труб своими руками: фото инструкция

Полная установка тепличной конструкции из полипропиленовых труб занимает всего несколько часов и с этим может справиться даже один человек. Хотя, работать вдвоем значительно проще и удобнее. Проводить сборку необходимо на заранее подготовленной, ровной площадке.

Подготовка территории к установке парника включает в себя расчистку участка от травы и мусора, а также закладку фундамента. Для теплицы отлично подойдет ленточный фундамент, но также можно выложить площадку кирпичом, камнем или блоками. Еще проще – использовать для этой цели брус или доски размером 50×100 мм или 50×150 мм, в зависимости от размеров парника.

Перед началом строительства парника, необходимо подготовить ровный и прочный фундамент

Для создания полноценного фундамента, стоит придерживаться следующего алгоритма:

  1. Площадка размечается согласно чертежу.
  2. В углах забиваются колышки, а по периметру площадки натягивается веревка.
  3. Верхний слой почвы лучше всего снять. Достаточно будет удалить примерно 30-50 см грунта.
  4. По периметру желательно выкопать траншею, глубина которой составит 30-70 см, а ширина – 30-40 см.
  5. Необходимо максимально выровнять дно и засыпать в траншею щебень слоем 10-20 см и поверх песчаником – 10-20 см. Далее, слои нужно утрамбовать.
  6. После этого укладывается один, а лучше два слоя рубероида.
  7. Брус или доски, которые планируется использовать, Необходимо обработать антисептической пропиткой и промазать жидким битумом.
  8. После высыхания их можно выложить в траншею. На этом этапе стоит проверить геометрию, чтобы диагонали и углы были равны;
  9. В завершение, крепятся оцинкованные уголки и закрепляются длинными саморезами.

Короб для парника можно соорудить из досок или шифера и укрепить конструкцию саморезами или арматурными прутьями

Для обеспечения дополнительной гидроизоляции, вверху и по боковым частям фундамента прокладывается рубероид. Только после этого можно переходить к засыпке грунта.

Технология изготовления

Ответ на вопрос: Как сделать парник из пластиковых труб своими руками? — не так уж и сложен. Перед тем, как непосредственно приступить к сборке самодельного парника на основе полипропиленовых труб, стоит определиться с видом укрывного материала. От этого момента будет зависеть выбор оптимального диаметра труб.

В садоводстве для закрытых грядок чаще всего применяется такие виды укрывного материала, как:

  • агроволокно, хорошо защищающее от УФ-излучения и создающее оптимальный баланс температуры и влажности;
  • сотовый поликарбонат, очень теплый и прочный материал, единственным недостатком которого является высокая цена;
  • ПВХ-пленка, эластичная и прочная, но разрушающаяся на сильном морозе;
  • полиэтиленовая пленка, удобный в монтаже, дешевый и распространенный материал. Именно п/э пленка чаще всего используется в качестве укрывного материала для парников. Единственный ее недостаток – малая физическая прочность;
  • армированная пленка-она может прослужить несколько лет, но и стоит соответствующе.

Собственно технология обустройства парника из пластиковых труб своими руками включает в себя несколько этапов и это видно на фото сопровождающем текст.

1. Подготовка материала

Количество материалов должно соответствовать предполагаемым размерам постройки. При этом не обязательно закупать все новое, для каркаса вполне сгодятся и оставшиеся после ремонта отрезки труб и досок. В большинстве случаев будет необходим такой набор:

  • доски сечением примерно 20×120 мм, а также их обрезки для укрепления углов;
  • отрезки металлической арматуры длиной 500-800 мм;
  • саморезы;
  • крепеж для пластиковых труб (хомуты);
  • скотч;
  • пленка;
  • пластиковые трубы.

Диаметр трубы может быть любым. Однако для конструкций высотой более полутора метров желательно брать более прочные трубы диаметром от 20 мм.2. Обустройство основания парника

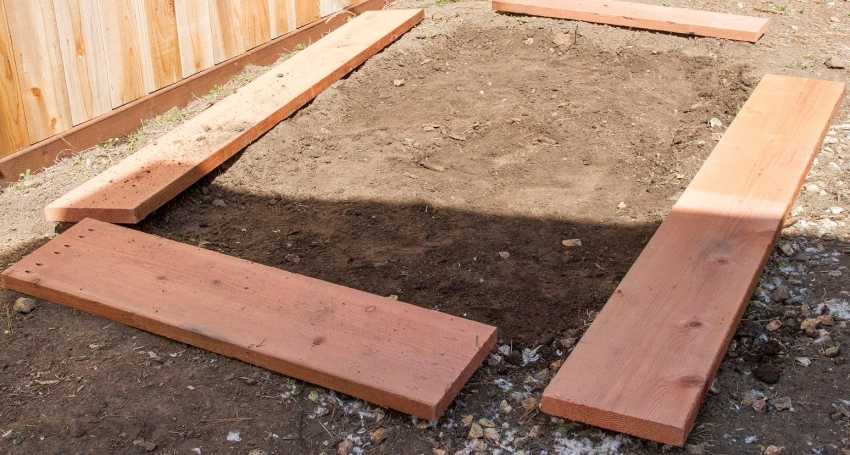

В качестве основания будет выступать общее ограждение грядок. Изготавливается оно из досок, скрепляемых саморезами в прямоугольник.

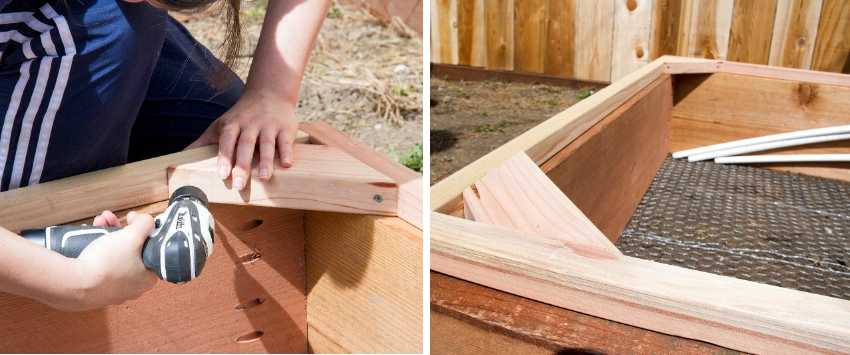

Поскольку саморезы будут завинчиваться под углам, то избавиться от их торчащих шляпок будет можно, если заранее высверлить под них углубления с наружной стороны досок.

ВАЖНО! В почве на участке имеются кроты и другие вредители, то под каркас парника имеет смысл подложить частую металлическую сетку.

3. Вдоль длинных сторон снаружи основания парника вплотную к доскам на расстоянии 40-60 см друг от друга в землю втыкаются отрезки арматуры. Над землей должно оставаться по 300-350 мм прута. Если в наличии имеются крепежи для тру (хомуты), то в этот момент их стоит закрепить на наружных сторонах досок каркаса на уровне воткнутых в землю штырей.

4. Пластиковая труба одним коцном надевается на штырь, изгибается и надевается вторым концом на штырь с противоположной стороны.

5. Трубы фиксируются в заранее установленные хомуты. Существует и боле дешевый вариант крепления труб на досках основания парника. Для этого после установке каркаса из труб он притягивается к доскам отрезками металлического монтажного профиля.

6. Получившийся каркас закрывается укрывным материалом. Простейшим фиксатором для пленки могут стать отрезки досок, выкладываемые поверх напусков пленки на грунт по периметру сооружения. При всей простоте такого решения, оно является достаточно практичным, т.к. позволяет легко открывать нужную сторону парника для вентиляции.

При желании можно оформить и дверной проем в торце парника. Основой для него могут стать деревянные брусья небольшого сечения, устанавливаемые вертикально.

Посмотреть другие парники которые Вы также сможете собрать или сделать своими руками можно здесь: Из дуг,Из поликарбоната, Из оконных рам, Для рассады, Из профильной трубы, Из пластиковых бутылок, Для огурцов, Под пленку, На дачу,Для перца , Зимний парник, Прекрасная дача, Урожай удачный, Подснежник, Улитка, Даяс

Какой укрывной материал для парников выбрать

После
сборки каркаса, его
необходимо закрыть, понадобится укрывной материал. Стекло для укрывания парника
из труб не пригодно, так как оно тяжёлое и хрупкое.

Подойдёт сотовый поликарбонат, он не
бьётся, просто режется, несложно крепится, выдерживает небольшие деформации и
обладает меньшим теплообменом.

Отличный вариант для парника — поликарбонат, имеющий толщину 4 — 6 мм, но в этом случае и трубы надо брать полипропиленовые с диаметром от 32 мм. Несмотря на то, что стоит поликарбонат достаточно дорого, но зато прослужит он дольше.

Можно купить и более
дешёвый вариант для укрывания парника, это:

  • полиэтиленовая плёнка;
  • армированная плёнка толщиной 11 мм — она прочней полиэтиленовой, поэтому прослужит дольше;
  • пузырчатая — является отличным теплоизолятором;
  • нетканый (агроспан, агротекс, спанбонд, агрил) — более прочный по сравнению с плёнкой, отлично держит тепло и пропускает дождь, не прозрачный, что убережёт растения от чрезмерного солнца.

Крепим
к каркасу

Способ укрывания парника зависит от того, какой материал вы выберете:

  1. Плёнка — есть несколько способов её крепления, при помощи верёвок, скотча, сетки или саморезов. При использовании саморезов, в качестве шайбы можно подложить линолеум или кусочки от пластиковых бутылок, для защиты плёнки от повреждений. Можно приобрести специальные зажимы, они упростят работу, и обеспечат надёжное крепление. Кроме того, в отличие от саморезов, часть их можно снимать днём, чтобы открывать парник. А к деревянному коробу плёнка крепится с помощью рейки. Раскраивать плёнку следует сразу на парнике, полосы делаются длиной чуть больше размера рёбер, это требуется для закрепления.
  2. Поликарбонат — крепиться к каркасу специальными термошайбами, на расстоянии 0,3 — 0,5 метра друг от друга. Между собой листья поликарбоната соединяются профилем. Укладывать поликарбонат нужно так, чтобы его внутренние каналы располагались вертикально. Края листа нужно закрыть заглушками.

  1. Нетканый материал — методы крепления такие же, как у плёнки.

Пошаговая инструкция, как сделать парник из полипропиленовых труб своими руками

Когда чертёж готов и приобретён нужный материал, можно приступать к монтажу. Представляем пошаговую инструкцию работ.

Установка
фундамента для парника

Для любой постройки,
даже такой маленькой,
требуется обустроить основание:

  • Необходимо на выбранном участке разровнять поверхность.
  • При помощи колышков и шнура сделать разметку. Чтобы прямоугольник получился ровный, крестообразно шнур надо протянуть от одного угла к противоположному. Если длина двух протянутых шнуров одинакова, то форма правильная.

  • Под фундамент необходимо насыпать песчаную подушку толщиной 5 — 10 см. Сам фундамент делается из деревянного бруса сечением 10 х 10 см, с его помощью равномерно распределяется нагрузка. Стоит брус недорого, зато прослужит более 15 лет. Процесс установки фундамента следующий:
  • распилить брус на детали требуемого размера, пропитать его антисептическим средством, а затем просушить;
  • чтобы проверить размер, брус необходимо уложить на песчаную основу или на вмонтированные столбики;
  • соединить брус друг с другом с помощью саморезов или уголков, можно использовать скобы.
  • Затем следует подсыпать песок по всей площади фундамента, чтобы закрепить конструкции.

Установка
каркаса

Начинать собирать каркас парника из полипропиленовых труб нужно с подготовки материала необходимого размера. Резать трубу можно ножовкой по металлу, края обработать при помощи напильника. Чтобы не перепутать детали, лучше фломастером сделать пометки на всех частях. Другие элементы, вырезаются уже в процессе работы.

Рассмотрим монтаж двух
самых популярных и простых моделей каркасов из труб.

Собираем арочный
парник

Для укрепления полипропиленовых дуг арочной модели требуется в основание вмонтировать армированные прутья из металла. Подойдёт арматура, имеющая диаметр 10 — 12 мм, а длину 150 см. Один прут установить на внешнюю сторону угла деревянного каркаса. Другую арматуру следует зафиксировать напротив. Если земля мягкая, прут надо загнать в грунт на 70 см, над поверхностью он должен иметь длину не меньше 60 см. Принцип крепления остальных прутьев такой же. Расстояние между арматурами должно быть 60 см

Важно, чтобы прут расположенный напротив был на одном уровне, иначе конструкция перекосится.
Установить дуги арочного парника. Для этого, один конец насаживается на арматуру, находящуюся с внешней стороны, а другой надевается на стержень, расположенный противоположно, и образуется дуга. Остальные рёбра монтируются по такому же принципу.
Для закрепления каркаса, и придания ему большей надёжности, концы труб следует зафиксировать к фундаменту

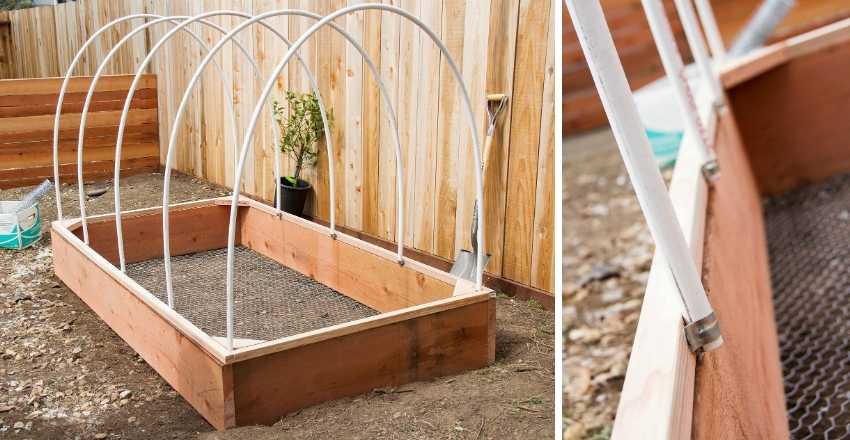

Для этого, к деревянному каркасу прикрутить скобы, и в них вставить трубы. Вариант со скобами очень удобен, так как при необходимости дуги легко вынимаются и конструкция разбирается.

Остальные рёбра монтируются по такому же принципу.
Для закрепления каркаса, и придания ему большей надёжности, концы труб следует зафиксировать к фундаменту. Для этого, к деревянному каркасу прикрутить скобы, и в них вставить трубы. Вариант со скобами очень удобен, так как при необходимости дуги легко вынимаются и конструкция разбирается.

Простейший
разборный парник

Этот вариант парника из
полипропиленовых труб легко построить своими руками. Собирается он быстро, и не
требуется подготовки фундамента.

Видео

Пошаговая инструкция заключается в
следующем:

  1. Нужно отрезать полтора метра трубы —
    это стандартный размер грядки. Количество таких труб зависит от длины грядки.
  2. Трубу согнуть в дугу, оба конца вкапать в землю
    так, чтобы грядка оказалась под дугой. Делаются такие дуги через каждые 50 см.
  3. После
    чего на дуги можно натягивать плёнку.

Варианты соединений

Для изготовления поделок из пластиковых труб своими руками нужно продумывать варианты соединения. Они бывают разъемными и неразъемными, отличаются степенью прочности и принципом действия.

Раструбный

При данном способе гладкая поверхность одной трубы вставляется в раструб другой с резиновым уплотнителем внутри. Это быстрый и удобный вариант для сбора временных конструкций – при необходимости их можно легко демонтировать.

Отмечают маркером желаемую глубину захода, смазывают концы силиконом и вставляют гладкую трубу в раструб.

Фитинговый

В зависимости от конкретного вида соединяющей детали – фитинга данный способ может быть разъемным или неразъемным. При этом фурнитура выполняет дополнительные полезные функции: отводы создают угловые соединения, тройники и крестовины соединяют между собой соответственно три или четыре трубы, «американка» помогает перейти на другие материалы, а заглушки обеспечивают герметичность контура.

Клеевой

Для дополнительной прочности раструбы или фитинги фиксируют с помощью клея. Концы труб очищают, обезжиривают, наносят клеящий состав.

Гладкий конец вставляют в раструб или фитинг и поворачивают на четверть оборота, чтобы клей лучше распределился. Можно с минуту подержать концы, прижимая их, а затем убрать остатки клея и оставить соединение сохнуть 2-3 часа.

Сварочный

Для сварки используют специальные паяльные агрегаты и электромуфты.

Это надежный, удобный и быстрый способ, но зачастую он слишком дорогой для домашних поделок.

Фланцевый

Надежное соединение с возможностью демонтажа создают с помощью специальных крепежных элементов – фланцев. Обычно это круглые плоские детали с отверстиями для болтов, но иногда они могут иметь и другие формы.

Концы каждой трубы зачищают и надевают на них по фланцу, а резиновую прокладку размещают посередине.

Затем оба фланца стягивают болтами до полного совмещения.

Как собрать каркас парника из пластиковых труб своими руками

Чтобы сделать раму парника, потребуется нарезать заранее подготовленные трубы согласно размерам, как это указано в чертеже. Для этой цели можно воспользоваться болгаркой или ножовкой по металлу. При этом торцы нужно зачистить напильником.

Начинать стоит со сборки фронтов. Делать это удобнее всего на земле, и затем устанавливать и крепить уже готовые элементы к фундаменту.

С помощью специальных креплений необходимо надежно закрепить пластиковые трубы на равном расстоянии друг от друга

Особое внимание стоит уделить дверям, так как её удобство напрямую связано с комфортом вашего использования. Для того чтобы собрать двери, вам потребуются 2 вертикальные и 3 горизонтальные детали, а также 4 уголка и 2 тройника, которые послужат для соединения всех элементов

Две вертикальные стойки, высотой примерно 2-2,1 м будут использованы для создания проема, на одну из сторон которого будут закреплены петли. На этом этапе также потребуется один из поперечных элементов, шириной 50-70 см.

Затем берем ПВХ трубу, длина которой соответствует длине арки, и надеваем на нее все имеющиеся тройники таким образом, чтобы расстояние между ними соответствовало ширине проема. Проем закрепляем на тройниках.

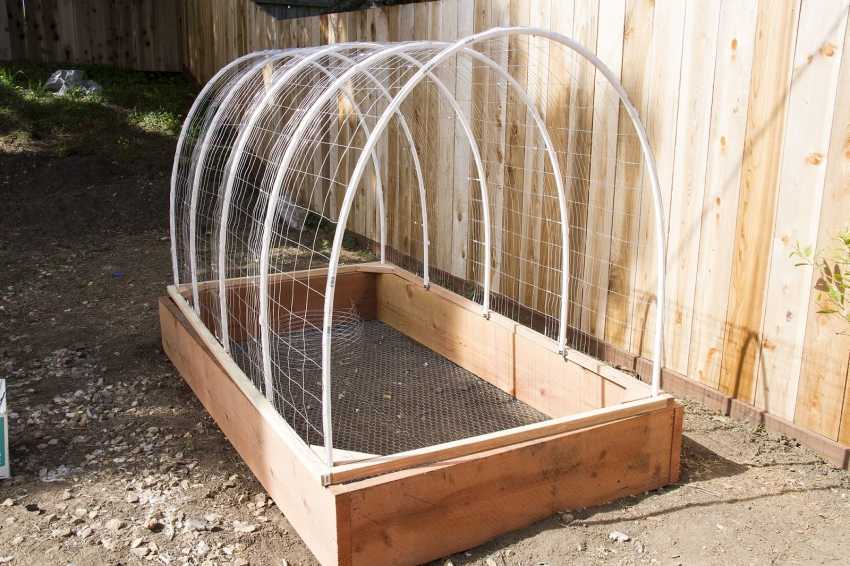

Для того чтобы укрывной материал не провисал между трубами, можно натянуть проволочную или пластиковую сетку и закрепить ее с помощью стяжек

Для того чтобы теплица стояла прочно, в землю вбивают арматурные пруты, толщина которых 8-12 мм. Делать это нужно с внешней стороны фундамента, забивая их на глубину от 30 до 70 см. При этом, снаружи должно остаться не менее 50-80 см прута. Расстояние, которое следует при этом соблюдать, не должно превышать 1 м. Обычно оно равно от 60 до 90 см.

Статья по теме:

Нарезав все трубы до подходящего размера, один из её концов надеваем на прут и загибаем таким образом, чтобы второй конец можно было надеть на второй прут, находящийся с противоположной стороны фундамента. Со второй стороны эту процедуру нужно повторить.

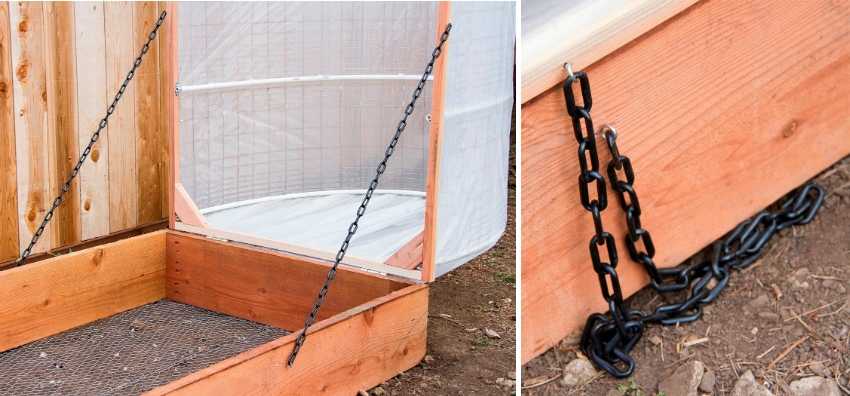

Для удобства, низкий парник можно сделать с открывающимся верхом, закрепив две части с помощью веревки и цепи

После этого останется лишь придать каркасу цельную форму, скрепив его при помощи поперечных элементов. Для этого ПВХ трубы нарезают так, чтобы их размер соответствовал длине теплицы, а затем фиксируют их при помощи пластиковых хомутов. Обязательно, чтобы одна такая дуга была расположена в центральной, самой верхней части дуги. Также, не лишними будут и дополнительные боковые перекладины с каждой стороны.

По тому же самому принципу, по которому были сделаны двери, делают и форточки, предназначенные для проветривания. После этого остается лишь обтянуть каркас парника из ПНД труб пленкой или обшить поликарбонатом.

Организация ревизионных элементов

Одним из способов упрощения процессов осмотра и очистки канализация является установка элементов ревизии – фасонных деталей-тройников со смотровыми окошками на глухом патрубке. Эти детали подбираются с учетом материала изготовления и диаметра канализационных труб и устанавливаются на горизонтальных и вертикальных участках как внутри, так и вне здания. Точка вставки подбирается с учетом:

Элементы ревизии не размещаются в трубах под потолком (оптимальная высота – 1 м от уровня пола), вертикальных стояках заведений общепита и в труднодоступных местах.

При невозможности установки полноценных люков со смотровыми люками в упомянутых местах размещают косые тройники для прочистки труб узким тросом

В ходе монтажа данных элементов особое внимание уделяется герметичности соединений и ровности основных магистралей, дефекты и отклонения по вертикали свыше 2 мм/2п.м. не допускаются. Наружные смотровые колодцы при необходимости утепляются или размещаются в кессонах

Наружные смотровые колодцы при необходимости утепляются или размещаются в кессонах.
