Схемы конструкций печей для бани, описание устройства печей

Схемы и размеры

Покупка готовых колосников и дверок ускорят и упростят процесс изготовления печи, но тогда отверстия в ней должны соответствовать их размерам. Изготовленные своими руками детали будут нужного вам размера. Простейший метод изготовления печи – использовать баллон после газа.

Чертеж изготовления такой печи из старого баллона

Изготовить печку, используя трубу в качестве корпуса тоже несложно, так как воздушный поток, обтекая стены корпуса, улучшает теплоотдачу. Корпус практически без швов надежней, служить будет гораздо дольше, да и очищать круглую топку удобней. Для расчета длины выносной топки надо знать толщину смежной с парной стенки.

Чертежи металлической печки с корпусом, сделанным из 530 мм трубы, дверца топки расположена в смежной комнате:

Печь с вертикально расположенным котлом «три в одном» также изготавливается из 530 мм трубы. Отличие этой печки от прежних вариантов не только в расположении относительно пола. В ней находятся три секции: топка, каменка и водяной бак, расположенные вертикально, одна над другой. Топка нагревает камни, а от них нагревается вода. В обогреве камней и воды используется температура дымохода, он находится внутри каменки и водяного бака. Объемы камер можно менять по своему усмотрению, но вы должны понимать, что при увеличении размера топки реже надо будет подкладывать дрова, так как гореть они будут дольше по времени. Большая каменка будет дольше прогреваться и больше времени сохранять в себе температуру.

Чертеж с размерами вертикальной печи с тремя камерами

К печам первых двух вариантов можно сверху установить бак для воды и каменку, только рядом, а не друг над другом. Так что количество, размер камер в вашей печки будут зависеть от того, сколько и при какой температуре вы любите париться и сколько надо воды нужной температуры.

Корпус печи практически любой конструкции и размера можно снаружи обложить кирпичом, но проще, если она будет иметь простую конфигурацию. Главное, чтобы она была изготовлена из конструкционной или жаропрочной стали большой толщины. Внутреннюю часть любой топки можно выложить кирпичом, только это гораздо сложнее. Сразу предусмотрите топку большего размера с учетом кирпичной кладки и исключите повышенную пожарную опасность способом, о котором говорилось выше.

Печь для бани в форме сапога, также на ваше усмотрение может иметь нужные вам размеры как самой печи, так и её секций. Проект данной печки выполняется с помощью сварки деталей, вырезанных из железа листового (толщиной от 5 до 10 мм), водяным баком из нержавейки и каменкой, расположенной внутри дымохода.

Самые популярные готовые металлические печи для бани

Среди наиболее популярных готовых печей для бани из металла преобладают стальные конструкции. Ответственные места, например, колосниковая решётка, делается из чугунных вставок либо же из стали специальных марок с большой толщиной.

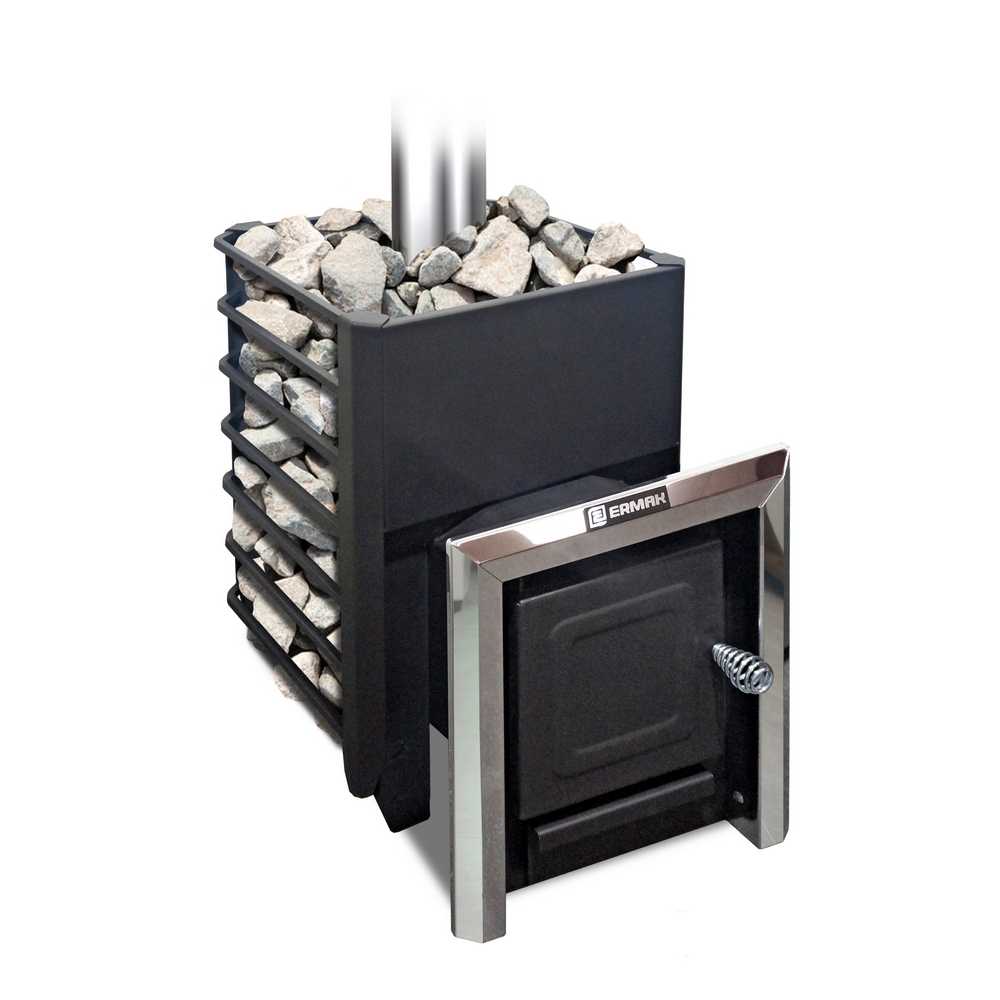

Ермак-12

Характеристики:

  • отапливаемый объем 14 м³;
  • материал корпуса: сталь;
  • мощность 12 кВт;
  • дымоход;
  • 5×52 см;
  • древесное топливо;
  • ящик для золы.

Полностью сделана из стали, а потому не очень дорогая. При этом толщина стенок топки составляет 6 мм — даже при интенсивной эксплуатации прогорание исключено, если не допускать перекаливания печи.

Наличие стеклянной дверцы позволяет наслаждаться видом пламени, а навесной бак для воды сзади пригодится как для получения пара, так и для мытья. Опционально возможно регулировка канала дожига.

Плюсы Минусы
Низкая цена Регулировка дожига за отдельную плату
Наличие навесного бака
Стеклянная дверца

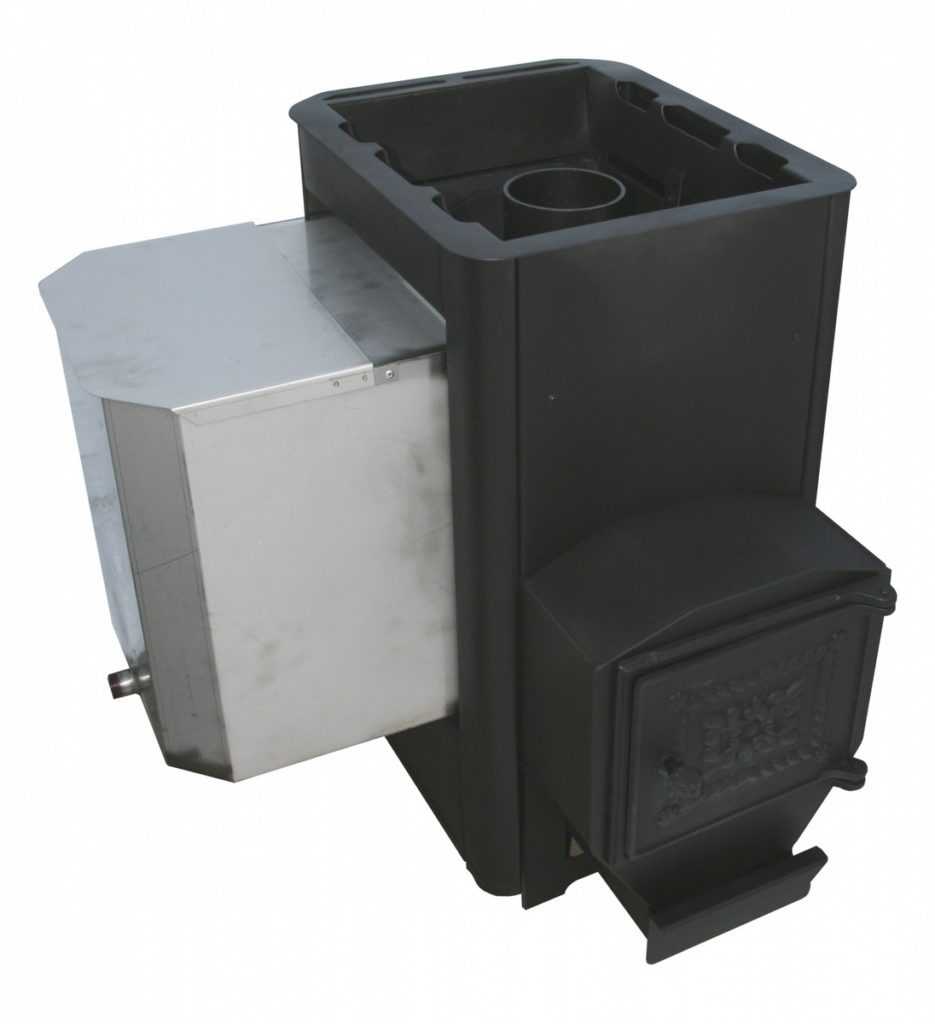

TMF Гейзер 2014

Характеристики:

  • отапливаемый объем 18 м³;
  • материал корпуса: сталь;
  • дымоход;
  • 5×83 см;
  • древесное топливо;
  • объем топки 34 л;
  • ящик для золы.

Полностью закрытая каменка. Благодаря этому пар получается очень мягкий, мелкодисперсный, но горячий. Для долива воды имеется специальный канала с воронкой.

При желании можно заказать топку с дверцей из стекла, однако и без неё печь отличается высоким КПД и большой тепловой инерцией — камни в кожухе остывают значительно медленнее.

Плюсы Минусы
Закрытая каменка По умолчанию дверца без стекла
Канал с воронкой для воды
Мягкий пар

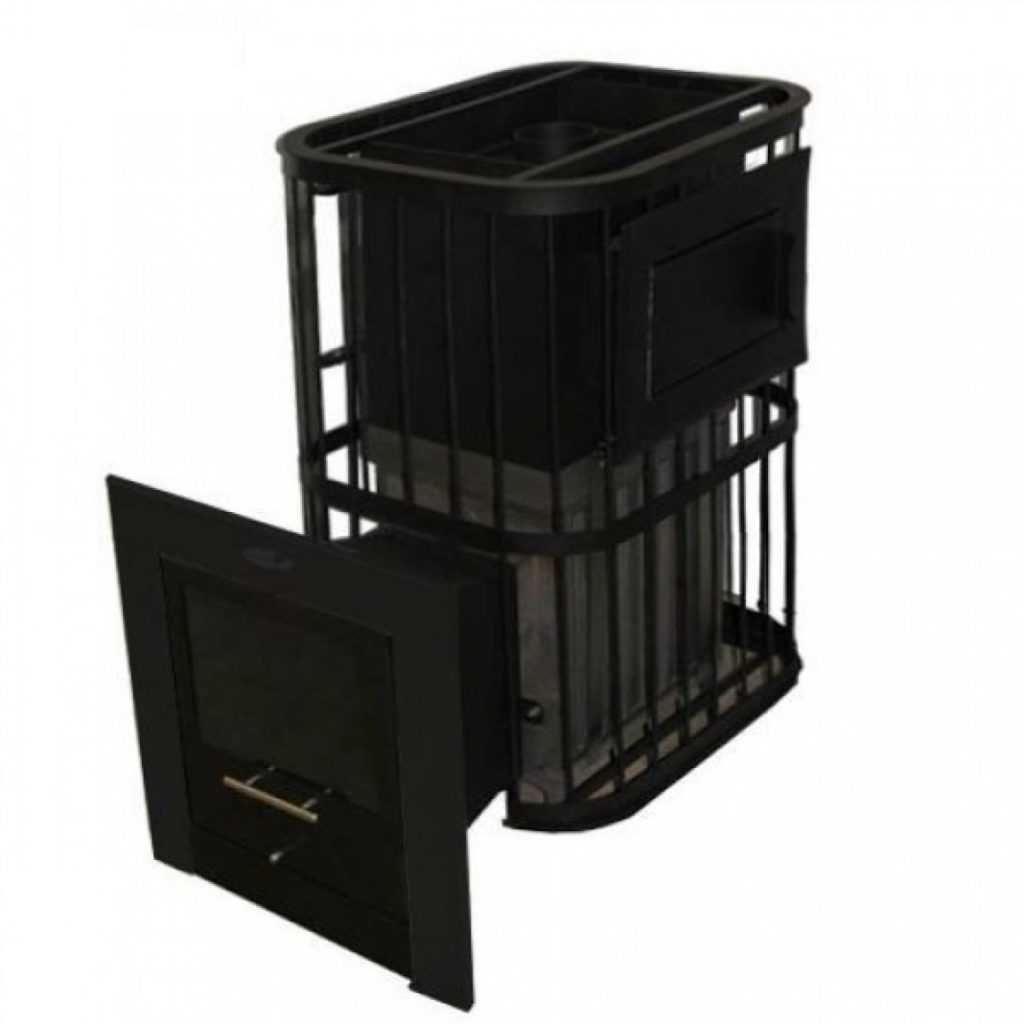

TMF Скоропарка 2012 Inox

Характеристики:

  • отапливаемый объем 20 м³;
  • материал корпуса: сталь;
  • дымоход;
  • 112x71x51 см;
  • древесное топливо;
  • объем топки 45 л;
  • бак в комплекте.

Эта печь любима пользователями за возможность создания условий русской бани — небольшая температура до 79 градусов максимум и влажный воздух с мягким, необжигающим паром.

При этом пар хорошо генерируется даже при небольшой температуре. И всё это с непривычной формой бочки, которая даже не имеет каменки в стоке.

Плюсы Минусы
Возможность получить мягкий пар Каменку нужно делать самостоятельно
Хороший КПД
Бак для воды 60 л

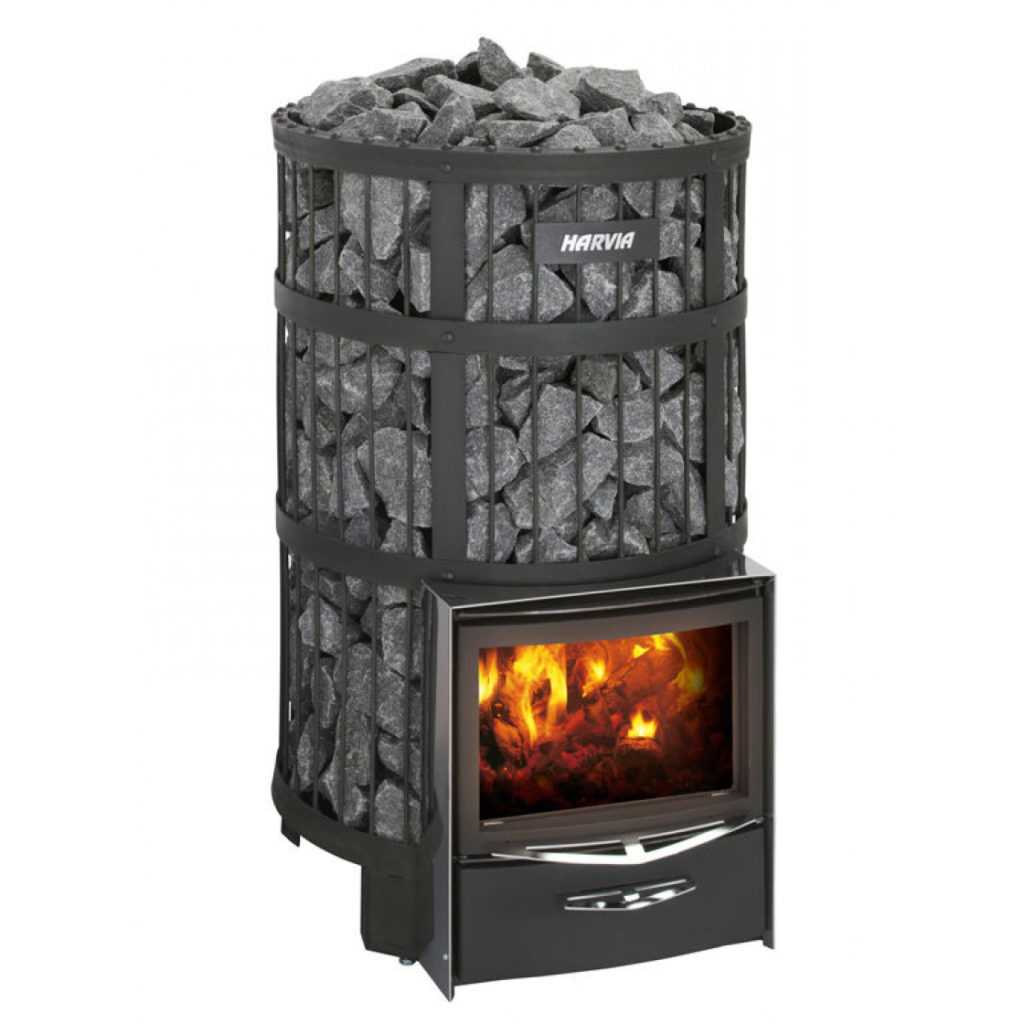

Harvia Legend 240 Duo

Характеристики:

  • отапливаемый объем 24 м³;
  • материал корпуса: сталь;
  • мощность 21 кВт;
  • дымоход;
  • 83x60x78 см;
  • древесное топливо;
  • ящик для золы.

Данная печь рассчитана уже не на маленькую баньку, а на помещение побольше. Есть случаи использования этой печи в бане для коммерции.

Большим плюсом для пользователей является возможность заполнить решётку печи двумястами килограммами камней — такое количество даёт эффект большой тепловой инерции, печь очень долго остывает, если её предварительно хорошенько разогреть.

Плюсы Минусы
Рассчитана на большое помещение Завышенная цена
Вместительная каменка
Большая тепловая инерция

Гефест ПБ-04 МС

Характеристики:

  • отапливаемый объем 15 м³;
  • материал корпуса: чугун;
  • мощность 8 кВт;
  • дымоход;
  • 4×64.5 см;
  • древесное топливо;
  • ящик для золы.

Печь из литого чугуна с коваными элементами. Мечта любого банщика. Греется дольше стальной, зато и остывает медленно, а 130 кг камней увеличивают этот эффект.

Кроме того, такая печь имеет более длительный срок эксплуатации, так как чугуну не так страшно постепенное прогорание стенок и днища топки. Система дожига вторичных газов повышает КПД и экономит дрова.

Плюсы Минусы
Полностью из чугуна Высокая цена
Высокий КПД
Система дожига

Лучшие печи для бани на дровах: рейтинг печей 2020 года

В рейтинг 2020 года, составленный на основании статистики продаж и отзывов пользователей, входят и отечественные, и зарубежные обогревательные приборы.

Дровяные печи от российских брендов

Российские фирмы производят неплохие печки-дровянки. Список популярных марок:

«Ермак 12». К достоинствам этой дровяной печи относятся сравнительно небольшие размеры и удобство использования. Если понадобится, можно снять с конструкции сетку для камней и повесить на свободное место резервуар с водой.

«Варвара Мини». Ее особенность в меньших размерах и теплоотдаче. Если выдаваемая первой печью мощность равна 12 кВт, то «Варвара Мини» выдает всего 8 кВт, но тоже быстро протапливает помещение.

«Торнадо». Стильный вариант чугунного обогревателя мощностью 20 кВт. Объем отапливаемого помещения – в пределах 8-20 м³.

«Теплодар». Фирма из России производит дровяные печи разных конструкций, мощностью от 80 до 140 кВт. Например, в ассортименте есть обогреватели с выносной и встроенной топкой.

«Термофор». Эта печка менее производительна, но более компактна, чем предыдущие, хотя есть модели, отапливающие до 100 м³. Кроме того, обогревательные приборы этой марки не покрываются ржавчиной даже после многократного использования, потому что материалом для них служит нержавеющая сталь.

«Бренеран». Аналогичная мощность, как и у «Ермака».

Обогревательные приборы от зарубежного производителя

Иностранные компании тоже выпускают банные печки-дровянки. В основном фирмы-производители находятся в Финляндии:

  1. Kastor Saga. Дровяные печки, изготавливаемые из материалов, устойчивых к высоким температурам и коррозии. Их ставят в саунах, температура в которых обычно ниже, чем в русских банях. Температурную стабильность удается создать за счет того, что эти печи доверху заполняются камнями. Дровяные печки Kastor Saga не выжигают кислород.
  2. Особенность обогревателей Narvi заключается в сложном составе материала, используемого для их изготовления. Прочность им придает сталь марки COR-TEN, а устойчивость к коррозии – нержавеющее покрытие. Фирма Harvia производит обогреватели, работающие на низких мощностях и занимающие мало места в парилке. Их габариты – 41×60×28 см, а мощность – 9 кВт.

Печки для бани из металла

Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

Чугунные печи для бани

Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано .

Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

Дровяные печи для бани не требуют каких-то специальных устройств в топке, если используются не очень часто. А вот для угля металлическая топка не подойдёт – её нужно футеровать огнеупорным кирпичом.

Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

Стальные печи для бани

Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

Посредственное качество сварки – главный дефект, которым могут обладать металлические печи. Своими руками редко кто сможет выполнить сварку нормально, желательно обратиться к специалисту подходящей квалификации.

Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

Лучшие производители

В продаже есть много печей из металла, работающих на разных видах топлива:

  • дровяные;
  • электрические;
  • газовые;
  • комбинированные.

Каждый хозяин выбирает в силу своих возможностей, планировки помещения.

Перечислим самых популярных производителей.

Везувий

Компания представлена на рынке широким ассортиментом банных печей с топкой из чугуна. По мощности агрегаты способны отопить помещения площадью 6–30 куб. м.

Внимание уделяется внешнему виду печи. В продаже есть закрытые варианты со сплошной дверцей и коваными элементами

Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла.

Тройка

Отечественная компания-производитель. Производство находится в Твери.

Конструкции отлично подходят для использования в русских банях.

Среди особенностей печей:

  1. Материал – низколегированная сталь. Толщина – от 10 мм.
  2. Внутри могут топиться полена длиной до 80 см, что большая редкость для печных топок.
  3. Колосники, дверцы сделаны из чугуна. Нет риска деформации.
  4. Потоки горячего пара регулируются специальными окошками в корпусе.
  5. В отдельных моделях объем закладки камней составляет до 250 кг.
  6. В печи с баком под воду емкость идет съемная, что упрощает уход за ней.
  7. Быстрый нагрев помещения любой площади.

Печи отличаются хорошей мощностью. При желании их можно обкладывать снаружи кирпичом. Такие конструкции получаются очень красивыми.

Теплодар

В продаже есть:

  • котлы с парообразователем, встроенным внутри;
  • печи-сетки;
  • конвекторы;
  • печи с баком под воду.

Есть изделия с закрытой топочной дверцей и с панорамной из жаропрочного стекла.

Кроме того, возможна разработка проекта и изготовление по индивидуальному заказу. Официальные представительства оказывают услуги по установке, сервисному обслуживанию оборудования.

Термофор

Другое название – TMF. Производственные мощности находятся в Новосибирске. Основная специализация – выпуск дровяных печей для бани. Но за последние года добавлена линейка устройств на газу, электричестве.

По материалу изделия делятся на 2 группы:

  1. Из нержавеющей стали. В названии модели присутствует слово INOX.
  2. Из конструкционной стали. Бюджетное оборудование. Отмечается маркировкой CARBON.

Все агрегаты производятся в 2 вариантах:

  1. Высшего класса. Из утолщенного металла, с продуманным до мелочей дизайна.
  2. Бюджетные. Качество металла остается неизменным. Дизайн максимально прост.

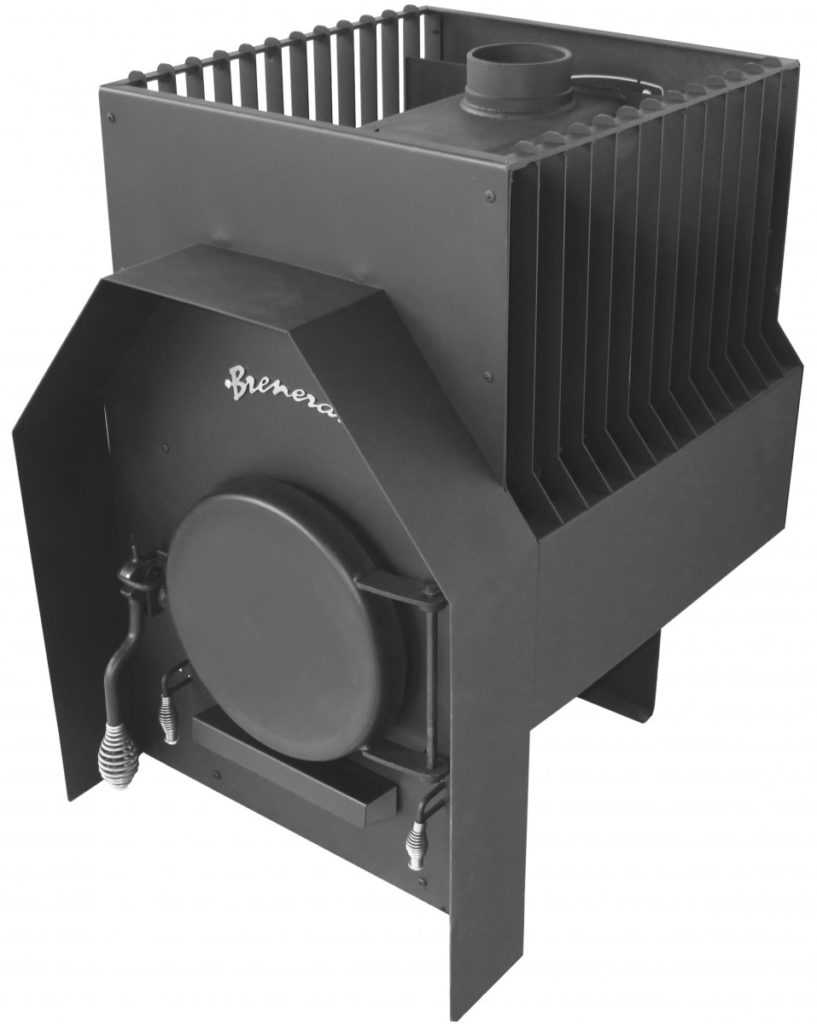

Бренеран

Немецкая компания в 1993 году появилась и на российском рынке. До 2005 года продукция называлась Буллерьян, потом изменилась на Бренеран.

Печи не прогорают, поскольку колосники выполнены из чугуна. Не нуждаются в уходе. На всю линейку продукции действует гарантия производителя – 2,5 года.

Газовая каменка для сауны: какую выбрать?

Есть несколько критериев выбора, каждый из которых стоит рассмотреть отдельно.

Мощность

Мощная газовая печь для очень больших саун

Это параметр выделения теплоты за час сжигания газа. Мощность бывает разная:

  • номинальная;
  • минимальная;
  • максимальная.

Последние две определяют границы устойчивой работы горелки при сохранении ее безопасности. Номинальная мощность определяет максимальное значение выделения тепла при длительной работе. При этом учитываются избыток воздуха, который должен быть минимальным и неполнота сгорания топлива, которая должна оставаться в предусмотренных пределах.

Мощность горелки указывается в ее паспорте. Наша же задача — рассчитать, сколько энергии понадобится для обогрева конкретной парной. Само собой, для этого есть простой расчет с коэффициентами:

  • вычисляем объем помещения;
  • измеряем площадь поверхностей, лишенных теплоизоляции — окна, плитка и т.п. Умножаем площадь их поверхности на 1,2 и полученную цифру добавляем к рассчитанному выше объему помещения;
  • в срубе без теплоизоляции повышающий коэффициент на весь объем составляет 1,5;
  • если дверь в парилку стеклянная, добавим к расчетной цифре еще полтора кубометра.

Суммируем полученное. Итоговая цифра — это количество киловатт, потребных на обогрев нашего помещения. Остается только сравнить с цифрами номинальной мощности приглянувшейся горелки.

Кстати, в дальнейших расчетах вы можете исходить из того, что газовая каменка для сауны с мощностью в 10 кВт сожжет 1 кубометр природного газа в час или 0,85 кг сжиженного.

Тип горелки

Выше мы уже рассказали о том, какие бывают горелки. Пришло время выбрать подходящую.

Начнем с того, что более дешевые атмосферные можно ставить только в помещения с объемом больше 12 кубометров. Это связано с необходимостью обеспечивать достаточный приток воздуха к горелке. Да и людям должно что-то оставаться для дыхания).

Внимание! Чем меньше объем парной, тем правильнее брать наддувную горелку. К тому же она больше подходит различным типам уже имеющихся печей (если переводить дровяную на газ).. А если вы намерены время от времени пользоваться дровами, а не только газом, то атмосферная для ваc — не вариант

А если вы намерены время от времени пользоваться дровами, а не только газом, то атмосферная для ваc — не вариант.

ВАЖНО! Так как у нас в сетях часто пониженное давление, то следует принимать в расчет, что западные горелки могут просто не работать при таком давлении, чего не скажешь об отечественных, производители которых в курсе за ситуацию с давлением в сетях.

Кстати, стоит упомянуть еще и о том, что помимо чисто газовых есть еще горелки так называемого «комбинированного типа», что предполагает возможность работы как на газе, так и на дизельном топливе. Если у кого с газом бывают перебои, то это их вариант.

А теперь самое главное: выбирая газовую горелку, надо смотреть, предназначена ли она конкретно для банных печей или нет. И лучше, если все-таки предназначена. Отличие их в том, что они более длинные, чем обычные. Это делается для того, чтобы ставить их в удлиненную (выносную) топку. А использование других в случае с газовой банной печкой не рекомендуется.

ВАЖНО! Газовая печь в бане должна топиться исключительно из предбанника!

Автоматика

Автоматика в газовой печи призвана не только упростить управление ею, но и обеспечить безопасность людей, находящихся в помещении (не говоря уже о сохранности самого помещения). Поэтому пренебрегать ею не стоит.

Какую автоматику к каким горелкам можно приобрести?

Атмосферные горелки — самые простые, но и они могут быть снабжены датчиками концентрации кислорода, которые могут самостоятельно отключать подачу газа при сильном ее падении. Это защитит людей от продуктов неполного сгорания газа.

Полезное видео

А вот в этом видеоролике показано не только то, как разжигать атмосферную горелку, но и то, как срабатывает устройство, перекрывающее газ при угасании пламени.

В наддувных горелках автоматики больше: она отвечает за отключение газа в случаях понижения его давления в сети, отключения электричества или угасания пламени.

Также все газовые печи снабжаются термостатами, которые поддерживают заданную температуру. Эти приборы тоже относятся к рассматриваемой нами автоматике.

Нюансы выкладки банных печей

К тонкостям вкладки печи в бане относятся, например, строгое соблюдение схемы выкладки и требований правил пожарной безопасности при этом

Это очень важно, так как практически все пожары в банях происходят из-за того, что печи в них были выложены с ошибками. При этом, несмотря на то, что разрешение от пожарной службы на запуск бани в эксплуатацию не требуется, она имеет право осуществлять периодические проверки таких строений на предмет их пожарной безопасности, и в случае выявления их нарушений – налагать весьма существенные штрафы на собственников таких бань


Так, пожарные требуют безусловного соблюдения следующих правил:

  1. Необходимо выдержать расстояние от стенки печи до сгораемых конструкций бани не менее 0,5 м. В том случае, когда это нельзя сделать по объективным причинам, рекомендуется защитить такие конструкции при помощи экрана, изготовленного из негорючих материалов.
  2. Между кирпичной трубой и деревянными элементами здания также необходимо будет оставить зазор не менее 1 его диаметра.
  3. Имеющуюся щель между кровлей и необходимо будет закрыть листом оцинкованной стали.
  4. На полу перед печью необходимо будет уложить металлический лист, который должен будет защитить помещение от возгорания в случае падения на пол углей из топки.

Кроме того, для того, чтобы придать печи приятный внешний вид, а также защитить баню от пожара, можно её оштукатурить. При этом штукатурка очень хорошо расписывается, что придаст вашей парной некоторую изюминку интерьера.

Варианты проектов

Кроме наличия топочной камеры и дымохода, все чертежи объединяет обязательное присутствие в них емкости для нагрева воды и каменка.

Простая печь с каменка для компактной баньки

Основные преимущества такой модели — небольшой размер (102 х 62 см.) и значительный объем нагреваемой воды. Ее можно полностью выложить из обычного огнеупорного кирпича, не выполняя футеровку топки. Выведенный за пределы конструкции котел позволяет максимально уменьшить размер печи. Водяной контур из труб проходит под чугунной плитой, являющейся перекрытием топки.

Высокая печь периодического действия

Ее особенности — массивная кладка и наличие отдельной закрытой камеры для камней, расположенной над кирпичным сводом топки. Котел размещен вне печи. Теплообменник в виде трубчатого змеевика встроен в верхнюю часть топки, под ее свод. Камни в этой модели намного дольше хранят и отдают тепло, чем в других, где они находятся на поверхности.

Каменка с баллонами

Высокая печь с просторной футерованной топкой, в которую встроен емкий теплообменник в виде баллонов. Засыпанные в них камни повышают температуру воды на выходе из теплообменника и позволяют ей оставаться горячей в течение нескольких часов после завершения процесса горения.

Кирпичная банная печь на газу

Отличный вариант для тех, кто предпочитает традиционный дизайн и функциональность печей из кирпича, но не хочет водиться с углем и дровами. Топку с газовыми горелками перекрывает железная корзина с грудой камней. Для нагрева воды по дну емкости можно проложить толстостенный теплообменник с трубой, выведенной к отдельно стоящей накопительной емкости.

Обзор характеристик, модельного ряда печей «Варвара»

Дровяная печь Варвара мини для бани, также как и многие другие очаги имеет массу достоинство, особенностей, подробней ознакомиться с которыми вы можете в данной таблице:

Название Характеристики и описания
Данная модель при необходимости может комплектоваться баком для воды, который может быть как напольным, так и навесным. Подключение осуществляется к имеющемуся водоснабжению дома. Для того чтобы бачок мог самостоятельно заполняться водой, можно дополнительно оборудовать его мощным насосом.

При необходимости и наличии бойлера, систему можно использовать без водяной рубашки. Навесной бак для воды в свою очередь, легко снимается и чистится. Такой вариант подходит в том случае, если в банное помещение не будет проводиться вода.

Масса очага. В зависимости от выбранной конфигурации составляет от 85 до 125 килограмм. Всего за один час достигается прогрев от 15 градусов до 100.

Печь Варвара с водяным контуром – это одна из наиболее функциональных моделей, которая также при необходимости может комплектоваться выносным баком для воды. Имеющийся водяной контур позволяет установить в доме смеситель и пользоваться душем.

В основе водяного контура лежит высококачественная нержавеющая сталь, толщина стенок которой составляет более полутора миллиметров. Водяной контур также широко используется для обогрева дома. Модель «Поленница» имеет небольшие габариты, что позволяет производить установку в помещениях со средней площадью.

Объёмные параметры парной камеры составляют 24 кубических метра, а всего загрузить в корзину, можно порядка 40-50 килограмм камней. Для растопки используется классическое твёрдое топливо (поленья).

Всего в модельном ряде присутствуют два таких очага, которые отличаются своей массой и способом размещения. Более миниатюрная вариация предназначена для обогрева помещений метражом до 16 кубических метров, более массивная до 25.

Особенностью топок, является наличие панорамного прозрачного закалённого стекла. Общий вес камня в корзине для полноценной работы не должен быть меньше 185 килограмм, при габаритах такого очага 78х56х78 сантиметров.

Также как и в предыдущих моделях, прогрев от 15 до 100 градусов достигается за один час непрерывной работы на полной мощности. Топочный отсек выносится не менее чем на 14 сантиметров, диаметр дымоходной системы при этом составляет 11,4 сантиметра.

Для растопки используются поленья, а сама топочная камера оборудуется закалённым стеклом габаритами 30,5х29 сантиметров. Мощность агрегат составляет 12 кВт.

печь для бани Варвара мини отличается небольшими габаритными размерами, составляющими 73,5х39х67 сантиметров. Данная модель подходит для установки своими руками, даже в самых небольших банях, с ограниченным пространством.

Для осуществления нагрева мини агрегата, предусмотрен водяной контур или навесной бак (42 литра, нержавеющая сталь) на ваше усмотрение.

Модель Варвара «Панорама», предназначается для отапливания бани, суммарная площадь которой не превышает 24 кубических метра. Очаг оборудован герметично закрывающейся дверцей, выполненной из огнеупорного прозрачного стекла. Это делает обзор на горящее в очаге пламя максимально полным.

В основе банной печи лежит высококачественная сталь с маркировкой СТ 3 (толщина 6 миллиметров).

Массивные установки наиболее функциональны, эффективны, а также способны работать от одной загрузки топлива достаточно продолжительное время

Одна из самых простых и бюджетных печей «Паленица»

Миниатюрный очаг вытянутой формы Варвара Уют-1

Очаг, оборудованный герметичной стальной дверцей-заслонкой

Конструктивные особенности печки Варвара «Малютка»

Модель, оборудованная небольшим панорамным огнеупорным прозрачным стеклом

https://youtube.com/watch?v=Fzn5zxNJgVI

Виды нагревательных баков для воды

Как правило, емкости для приготовления горячей воды выполняются из нержавеющей либо углеродистой стали, покрытой эмалью. В этом отношении большую роль играет расположение бака для воды, а оно бывает следующим:

  • встроенный в топку (внутренний);
  • навесной, прикрепленный к корпусу;
  • выносной, с подогревом от дымовой трубы;
  • выносной, с нагревом от встроенного в топку теплообменника.

Металлический сосуд для горячей воды, встраиваемый в топку или подвешиваемый снаружи – это один из самых неудачных вариантов. В первом случае невозможно контролировать уровень воды, кроме того, она постоянно кипит, что требует организации отвода пара. Большое неудобство навесного бачка заключается в том, что кипение в нем начинается гораздо раньше, чем протапливается парилка. В результате выделяется так называемый холодный пар, что приводит лишь к повышению влажности. Такие условия в бане абсолютно не комфортны и неприемлемы.

Существует еще один серьезный недостаток, свидетельствующий против пристроенных емкостей. Поскольку вода в ней должна находиться изначально, во время розжига топки, то часть тепла, выделяющаяся при горении дров, уходит на ее нагрев. Вместо того чтобы идти в баню париться, мы ждем, пока нагреется вода, время протапливания парилки увеличивается. Вдобавок, когда вода закипит, надо ее сливать из бака и добавлять холодную, иначе начнется парообразование, о чем сказано выше.

Другое дело — печь с выносным баком, нагревающимся от топки или дымоходной трубы. Вариант первый: внутрь топки кирпичной или металлической печки устанавливается змеевик с двумя патрубками, выходящими наружу. К ним присоединяется выносная емкость, находящаяся от источника тепла на расстоянии не далее 3 м, поскольку циркуляция в контуре будет естественной. Она подвешивается к стене внутри или снаружи парной выше уровня камеры сгорания.

Данный способ позволяет контролировать уровень воды, ее температуру, а также дает возможность присоединить к бачку смеситель или душ. Правда, остается один недостаток: тепловая энергия отнимается из топки во время прогрева, так как заливать в систему воду после протапливания бани категорически не рекомендуется. От резкого охлаждения в раскаленных трубках регистра произойдет вскипание, последует гидроудар и разрушение теплообменника.

Оптимальный вариант — дровяная печь для бани с баком для воды, отнимающим энергию дымовых газов. Так как последние отличаются высокой температурой, то грех ее не понизить, отобрав теплоту для нужд ГВС от газохода. Процесс нагрева реализовывается двумя способами:

  • бак большой вместительности встраивается прямо в дымоход, вода греется напрямую от продуктов сгорания;
  • на дымоходной трубе стоит небольшой бачок с двумя патрубками, куда присоединяется большая выносная емкость (так устроены экономайзеры котельных установок).

Отбор теплоты продуктов горения – наилучший способ греть воду, так энергия сжигания дров используется эффективнее и не вылетает в трубу. Время, за которое протапливается печь для русской бани, не увеличивается, возникает некоторая экономия топлива.

Самые простые самодельные варианты печек

Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

Виды печей для бань

Собираясь изготовить такое устройство, как печка для бани своими руками, чертежи для этого стоит подбирать с учётом того материала, из которого вы планируете её изготовить, а также вида топлива, при помощи которого вы собираетесь отапливать баню.

В зависимости от используемого типа топлива печи для банного комплекса можно разделить на несколько категорий:

  • печи, работающие на дровах и угле;
  • печи, работающие с использованием в качестве топлива газа;
  • электрические печи для бани.

Если вы знаете, как сварить печку для бани своими руками, вы должны также иметь представление и о плюсах данной конструкции.
Например, печи из металла устойчивы даже к серьёзным механическим повреждениям, быстро нагреваются и имеют долгий срок эксплуатации. При этом из металлических печей наиболее востребованы чугунные изделия, так как они не деформируются под воздействием жара и долго держать тепло. В быту же чаще всего они изготовляются из нержавеющей стали толщиной не менее 5 мм.

Что же касается топлива, то большинство печей для загородных бань питается дровами. При этом используются не только сами дрова, но древесные отходы и пеллеты. К достоинствам подобных систем относится: экономичность, низкая стоимость топлива, независимость от электропроводки и газопровода.

Также стоит отметить и такое обстоятельство, как неповторимая атмосфера, создающаяся во время отдыха. К минусам же дровяных печей относятся следующие моменты: долгий прогрев помещений и самой печи, необходимость часто чистить дымоход, а также обязанность владельца бани всегда держать и пополнять запас дров.

Электрические и газовые печи. в свою очередь, могут работать полностью в автоматическом режиме, без участия человека. Начинают они работать с момента включения электричества или же зажигания газа в топке. В результате парилка подготовляется для парения буквально за 10-15 минут. При этом данные виды банных печей нуждаются в обустройстве качественной и эффективной вентиляции. Кроме того специалисты банного дела отмечают тот факт, газ будет стоить дороже дров, а электричество дешевле.

Безопасная эксплуатация

Мы уже упоминали об опасности опрокинуть на себя установленный на дымоходе бак, если его не закрепить дополнительно.

Не менее важно соблюдать следующее правило эксплуатации системы нагрева воды:

ВАЖНО! Проверяйте наличие воды в системе перед тем, как начать топить печь. По крайней мере в этом случае вы можете рассчитывать на более продолжительную эксплуатацию оборудования.. В зимнее время особенно актуальным становится правило о сливе воды в системе:

В зимнее время особенно актуальным становится правило о сливе воды в системе:

ОПАСНОСТЬ! Сливайте воду перед уходом, чтобы она не промерзла и не разорвала трубы.

Ну и не стоит пренебрегать следующим советом:

СОВЕТ! Стыки и соединения — самые ненадежные места любых конструкций, поэтому они требуют хорошей изоляции и постоянного внимания в дальнейшем.

Боритесь с тяжелым паром, заливая неполный бак, чтобы потом можно было долить холодной воды и ликвидировать пар.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
