Нормы и правила планировки частного дома, коттеджа

Как правильно адаптировать проект дома под климатические особенности региона

Чаще всего типовые проекты не учитывают особенности конкретного региона. Под такие корректировки отдельно закладывается смета. Обычно адаптация проекта занимает несколько дней. Под ваши климатические особенности подберут правильный размер окон и их конфигурацию, а также расположение окон с географией вашего участка. Кроме того, специалисты проведут расчёт утеплителя и дополнительных гидроизоляционных материалов с учетом особенностей местности и климатической зоны.

Адаптивный проект учитывает места подвода коммуникаций к участку и их особенности. К примеру, какой тип котла будет использоваться для обогрева, на каком сырье он будет работать

Оптимальное расположение спальных комнат

Если в доме два и более этажей, то специалисты рекомендуют комнаты отдыха делать наверху. Когда же в наличии всего один уровень, проектировать три спальни гораздо сложнее. Не делают их проходными и не располагают в центре жилья. По всем правилам, помещения для отдыха и сна должны иметь окна. Естественный свет и приток свежего воздуха в комнату – жизненно необходимое условие. В любом случае одна из стен будет несущей

Квалифицированные проектировщики, архитекторы и дизайнеры советуют обратить внимание на некоторые важные факторы при планировке спален

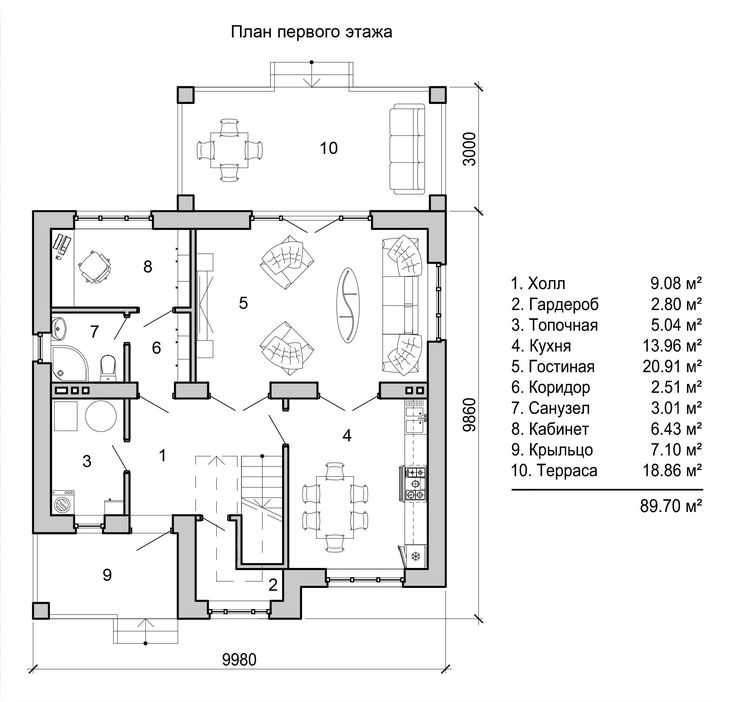

Дом с тремя спальнями: проект с планировкой Источник m.yandex.com

Детские

Располагать их желательно на восточной стене дома. Тогда с утра помещение будет наполняться естественным светом, заряжая ребенка энергией на целый день. После обеда солнце перемешается на противоположную сторону, и в детской не будет перегрева. Света достаточно. Комфортные условия для игр и послеобеденного сна. Расположение относительно других помещений общей жилой площади не имеет принципиальных ограничений, но не желательно делать за смежной стеной гостиную, где установлен домашний кинотеатр либо другие обитатели дома могут производить шум после укладки детей на ночь.

Детская Источник aviarydecor.com

Комнаты для супружеских пар

В отличие от детских, спальня для взрослых не обязательно делается со стороны восточной стены. Дизайнеры рекомендуют ее планировать на южной, юго-западной стороне. Прямых солнечных лучей либо вообще не будет, либо они будут появляться на короткий период времени. Идеальные условия для отдыха в любое время суток, если возникает такая необходимость. Желательно близкое расположение ванной и туалетной комнаты. Можно расположить спальню для взрослых ближе к кухне, чтобы не тревожить других членов семьи ранними завтраками и поздними вечерними разговорами.

Комната для супружеской пары Источник chrome-effect.ru

Спальня для людей старшего поколения

Первостепенное значение при планировании комнаты для пожилых членов семьи имеет максимально комфортное доступное местоположение. Помещение располагают строго на одном уровне с общей жилой зоной. Никаких подиумов, ступеней, приступов

Важно мнение самих обитателей спальни. В этом возрасте желательно обеспечить людям старшего поколения такие условия, о которых они сами высказались. Если они не хотят прямого солнечного излучения, то комнату располагают на северной или южной стороне

Солнце с утра будет на восточной стороне, после полудня на западной части дома

Если они не хотят прямого солнечного излучения, то комнату располагают на северной или южной стороне. Солнце с утра будет на восточной стороне, после полудня на западной части дома.

Спальня для людей старшего поколения Источник u-f.ru

Гостевые комнаты

Это помещения временного проживания, а значит таких требований, как для комнат с постоянными обитателями, нет. Расположить гостевую спальню можно в любом удобном месте дома, но не желательно делать ее смежной с детской или комнатой отдыха для пожилых людей. Важнее оборудовать ее минимальным набором мебели. Кровать, шкаф должны быть обязательно. В качестве дополнительных опций можно установить там телевизор, небольшой холодильник, кондиционер. В современных реалиях со множеством гаджетов в комнате рекомендуется не менее двух розеток.

Гостевая комната Источник prostroyer.ru

Требования к промышленным газовым котельным

Газ обладает высокой возгораемостью в связи, с чем государственные требования, предъявляемые к таким объектам чрезвычайно высокие, и закреплены в СП 89.13330.2012.

Данный свод определяет требования к тепловому оборудованию на этапах проектирования, монтажа, ремонта или технического перевооружения и безопасной эксплуатации.

Базовые требования к котельным, работающим на газовом топливе.

Эксплуатация котельных установок, выполняется в соответствии с установленными государственными нормативными регламентами и правилами в сфере безопасности производства;

  1. Установка котлов допускается в обособленных зданиях или в примыкающих к производственному зданию помещении, отсоединенных от него брандмауэром.
  2. Запрещена установка газовых отопительных агрегатов под объектами, где допускается сосредоточение большого количества людей и, размещенных под складом ГСМ.
  3. Покрытие пола в котельном зале выполняют из огнестойких материалов, негладкой структурой.
  4. В помещениях, для расположения отопительных агрегатов с общей площадью до 200 м разрешается установка одного выхода, а более 200 м – не менее 2-х, размещенных противоположно.
  5. Двери газовых котельных обязаны раскрываться наружу, и оснащаться тамбурами, с целью препятствования поступлению прохладного воздуха.
  6. Двери во вспомогательные помещения обязаны раскрываться в сторону котельной и обладать оборудованием для самозакрытия.
  7. Все помещения оборудуются естественной либо приточно-вытяжной вентиляцией.
  8. Размещение оборудования не должно нарушать расстояния для обслуживания: от фронта котлоагрегатов до противоположной более 2 м, свободные проходы между оборудованием – не менее 1,5 м.

Проектирование

Уже сказанного вполне достаточно, чтобы понять — составление проекта газовой котельной далеко не так просто. Его будут скрупулезно проверять государственные инспекторы, и малейшее отклонение от норм будет сразу означать отбраковку всего замысла. Инженерные изыскания проводятся строго с учетом материалов геодезической и инженерной разведки конкретного участка.

Пакет проектных материалов готовят также с учетом:

  • параметров канализационных коммуникаций;

  • градостроительных планов;

  • технических условий подключения к сетям общего назначения;

  • разрешений, выданных контролирующими органами;

  • правоустанавливающих документов.

Еще до ключевой работы над проектом готовится так называемое основное техрешение. Кроме него, должны быть такие разделы, как:

  • обоснование целесообразности инвестиций;

  • технико-экономическое обоснование;

  • экспертные материалы;

  • документация по авторскому надзору.

Последовательность проектирования такова:

  • проработка детальной монтажной схемы;

  • подготовка спецификаций;

  • составление энергетического баланса;

  • задания для смежных организаций по обустройству сетей;

  • трехмерное моделирование и согласование его итогов с заказчиком;

  • формирование проектных материалов с учетом виртуальной модели и ее отработки;

  • согласование с контролерами (если все сделано правильно, они дадут согласие);

  • формирование рабочего проекта, которым уже будут руководствоваться строители;

  • авторский надзор за выполнением практических работ.

Из каких элементов состоит котельная

При проектировании и монтаже требуется учесть следующие составляющие:

  • Котел отопления – собственно источник генерации тепла для загородного помещения;
  • Бойлер или водонагреватель, в баке которого от циркулирующего внутри теплоносителя нагревается вода для системы ГВС;
  • Распределительный коллектор, отвечающий за транспортировку теплоносителя по всей системе отопления. В его комплектацию входят гидравлический распределитель, циркуляционный насос и гребенка.
  • Расширительный бак играет защитную функцию, отводя повышенное давление теплоносителя.
  • Группа безопасности, удаляющая лишний воздух из сети и стравливающая излишнее давление. Эти задачи выполняют воздухоотводчик, манометр и предохранительный клапан.
  • Система подпитки, контролирующая уровень давления теплоносителя, пополняющая его объем в случае потерь из-за испарений и иных утечек.
  • Запорная арматура для управления потоком или перекрытия определенных участков для проведения ремонтных работ.
  • Трубопроводы.
  • Дымоход, отводящий продукты горения из частного или загородного дома наружу. Его задача – удалять угарный газ, но сохранять тепло в системе. Такой эффект можно получить только при правильном, продуманном монтаже соответствующего оборудования.
  • Электронная автоматика, управляющая функционированием котельной. Она обеспечивает четкую синхронизацию всех модулей отопительной системы и ГВС.

Очевидно, что инженерное решение такого масштаба даст положительный результат лишь с грамотным учетом всех нюансов и факторов, влияющих на общий функционал. Именно поэтому перед проведением работ для любого типа помещения – частного загородного дома, коттеджа или коммерческого объекта – требуется разработать проект создания котельной с четким просчетом всех параметров.

Наша компания имеет в портфеле готовые проекты котельных, разработанные с учетом действующих норм, правил и требований СНиП, которые могут использоваться для стандартных решений или с некоторой доработкой – для нестандартных реализаций отопления под ключ.

Для осуществления всех работ по изготовлению проекта нашим специалистам потребуются:

  • Техзадание: оно разрабатывается нашей инженерной и проектировочной службами с учетом пожеланий Заказчика или его представителей.
  • Технические условия (ТУ): документы, которые указывают на параметры подключения инженерных сетей конкретного объекта и помогают определить предполагаемую мощность оборудования, в т.ч. отопительной системы, теплых полов, горячего водоснабжения, вентиляционных сетей или систем кондиционирования.
  • Указание точки расположения котельного оборудования в общей архитектуре объекта либо составление проекта под монтаж агрегатов в отдельно стоящем сооружении.

Корректно составленный проект котельной для дома позволит снизить первоначально предполагаемые издержки ресурсов и времени, а также станет гарантией недопущения аварийных ситуаций в процессе эксплуатации котельной.

Позвоните в компанию «ВИП ОТОПЛЕНИЕ» по телефону: 7 (495) 135‑00‑98, и Вы сможете заказать энергоэффективный проект котельной для частного дома в Москве или Подмосковье.

Состав проекта и этапы выполняемых работ

Состав и содержимое разделов проекта выполняется в согласовании с Градостроительным Кодексом РФ и ПП РФ No 87. Такие работы, чаще всего, начинают с установления объемов и оформления смет на проектные и изыскательские работы (ПИР).

Очень часто заказчик не обладает опытом по оформлению техзадания (ТЗ), поэтому по его желанию, это может выполнить проектная организация, которая в состоянии не только грамотно оформить ТЗ, но и подготовить сметы по стандартным формам 2-П и 3-П, в соответствии со сборником базовых цен (СБЦ).

Эти же расценки используют при выполнении проекта по ремонту, расширению и техническому перевооружению систем теплоснабжения.

Главные этапы выполнения проекта котельной:

  1. Разработка основного техрешения (ОТР). Этот этап выполняется до начала проекта. ОТР обычно предусматривают разработку базовых схем: котельной, электрообеспечения, водоснабжения и водоотведения, систем связи и автоматики безопасности. Период создания ОТР до 3-х недель, его стоимость до 10% от общей стоимости проектирования котельной.
  2. Раздел по обоснованию инвестиций (ОИ) для мощных объектов, предполагающих работу на многих потребителей тепловой энергии с долевым участием в строительстве.
  3. Расчет технико-экономического обоснования строящегося объекта (ТЭО-проект), который дает возможность узнать точную информацию о цене возводимого объекта. Время создания ТЭО — не более шести недель, стоимость раздела примерно, 15 % от общей цены проекта.
  4. Подготовка проектной документации (стадия “П”), с дальнейшим сопровождением экспертиз разных уровней до принятия позитивного вывода.
  5. Оформление рабочей документации (стадия “РД”).
  6. Авторский надзор по СМР.

Помещение для котельной

Кроме упомянутых требований, нужно соблюдать ряд условий. Они зависят от типа применяемого отопительного оборудования.

Однако есть общие правила, рекомендованные для всех типов теплоузла:

  1. Все котельные должны освещаться естественным образом. Окно разрешено делать как пластиковым, так и деревянным, причем площадь вычисляется из расчета 0,03 м² стекла на каждый 1 м³ объема или более.
  2. Обязательно устраивают вентиляцию и вывод продуктов горения через дымоход..
  3. К котлу подводят водопровод и канализацию, обеспечивающие питание системы и сток отходов.
  4. Нельзя производить отделку огнеопасными стройматериалами. Пол и стены облицовывают плиткой или оштукатуривают. Отделочные материалы цокольного этажа и подвала должны обладать паро- и гидронепроницаемыми свойствами.
  5. Не допускается устанавливать более 2 агрегатов в одном помещении.
  6. При устройстве котла, который весит более 200 кг, для него нужно установить железобетонную подушку.
  7. Блоки всех проемов должны обладать повышенными противопожарными свойствами, а дверные створки и окна – распахиваться наружу.

Ко всему оборудованию котельной обеспечивается свободный доступ.

Встроенные

Согласно указанным правилам, оборудование до 350 кВт мощности котла можно располагать внутри дома. В большинстве случаев их размещают в северной или восточной части здания.

Пристроенные помещения

Сооружение пристройки к существующему дому нарушает архитектурный облик здания, но иногда это необходимо. Когда оборудование, установленное внутри дома, мешает комфортному проживанию, к зданию пристраивают дополнительное сооружение для устройства котельной.

Все упомянутые требования при этом должны соблюдаться. Кроме того, нужно учесть, что фундамент пристройки не должен жестко соединяться с основанием дома и составлять с ним одно целое. Двери устанавливаются как в дом, так и на улицу.

О плане подробнее

План, по которому будет осуществляться строительство, создается в 4 этапа:

  • Первая стадия – архитектурная. На данном этапе учитываются ключевые моменты, выполняется прорисовка комнат, дверных, оконных проемов, толщина стен и угол наклона кровли.
  • Вторая стадия – конструктивная. Она предполагает расчет глубины фундамента, толщины межэтажных перекрытий, местоположение дымохода. Также прописывается конструкция кровли, наличие балок, стропил, просчитывается количество необходимых материалов.
  • Третий этап – создание инженерно-технической документации, которая должна включать в себя подробное описание систем вентиляции, водо-, газоснабжения, канализации, отопления.
  • Четвертый, заключительный этап – создание дизайн-проекта, определение стиля, цветовой гаммы и расположение меблировки.

Советы и рекомендации

Общая площадь котельной прямо зависит от будущей производительности котла.

  1. В одном помещении нельзя располагать более 2 котлов;
  2. Выбор конструкции вентиляции и дымохода, на это влияет тип теплогенератора. Поэтому перед постройкой котельной, желательно заранее купить котел;
  3. Стены котельной желательно выливать из бетона или сложить из огнеупорного кирпича;
  4. Пол покрывают металлическим листом или керамической плиткой;
  5. Если есть дверь между котельной и жилым домом, она должна быть противопожарной;
  6. Обязательно предусмотреть свободное место возле котла, это обеспечит доступ к установленному оборудованию.

Слишком беречь деньги при покупке котла нежелательно, отсутствие регулярного обслуживания агрегата станет причиной снижения производительности и увеличит расходы на топливо. Электрические отопительные установки компактны, просты в обслуживании, их размеры не зависят от производительности.

Взаимное расположение спален

Для того, чтобы жилье получилось максимально удобным для всех членов семьи, для комнат рассчитывают оптимальную площадь. Для внутренних помещений рекомендуются следующие ее значения (в квадратных метрах):

  • Гостиная, возможно, со столовой: 22-45.
  • Спальня или детская: 12-22.
  • Гостевая спальня или кабинет: 10-15.
  • Кухня + кладовая: 10-20.
  • Санузел. Для туалета и душа достаточно 3-6 квадратов. Для полноценной ванной комнаты потребуется 7-12 квадратных метров.
  • Нежилые помещения. Для хозяйственных нужд (под бойлерную или мастерскую) выделяют 6-15 квадратов. Для прихожей хватит 5-8, для гаража (на 1 машину) – 20-30 квадратов.
  • Для связующих помещений (коридоры, холл) оставляют 10-15% площади дома.

Из приведенных пропорций видно, что большая часть площади отдается под гостиную, которая является центральной комнатой любого дома. Однако проект «1 этаж – 3 спальни» имеет принципиальное отличие от вариантов со вторым этажом, где пространство естественным образом делится на общее и приватное.

Проект с разделением дневной и ночной зоныИсточник ibuildrussia.ru

Планировка многих проектов предусматривает расположение всех трех спален на одной стороне дома. Преимущество решения очевидно: зона отдыха обособляется от общественных помещений. Спальни находятся максимально далеко от гостиной и кухни; гости или телевизор не смогут помешать отдыху других членов семьи.

У планировки имеются свои недостатки. Например, приходится располагать санузел далеко от кухни и котельной, из-за чего коммуникации удлиняются и усложняются. Также вместо аккуратного холла появляется длинный коридор, в который выходят все двери. Его трудно использовать рационально.

Другая разновидность планировок – разделение зоны отдыха на детскую и взрослую часть. Спальни размещают в дальнем углу от входа, или по разные стороны гостиной. Планировка жилья приобретает вытянутую, прямоугольную форму.

Проекты разрабатываются с учетом местной инсоляции и позволяют максимально насытить помещения солнцем. Комнаты могут быть одинаковыми по размеру, или родительская спальня делается больше. В любом случае детские спальни стараются сделать одинаковыми, чтобы в дальнейшем у детей не было споров и обид.

Проект с гаражом и арочными окнами в гостинойИсточник belgorodproekt.ru

Требования к прочим элементам котельной частного дома

Котельная, даже небольшая по мощности и размерам, представляет собой комплекс сложного технического оборудования, которое нужно устанавливать, эксплуатировать и обслуживать по определённым правилам.

Дымоход

Продукты сгорания, образующиеся при сжигании любого вида топлива, необходимо удалять из зоны горения, иначе процесс горения прекратится. Кроме того, эти продукты опасны для человека, они не должны попадать в жилую зону дома и вообще туда, где человек может находиться. В домашних котельных функцию дымоудаления выполняет дымовая труба, соединённая с топкой котла дымоходом. Конструктивные размеры дымохода и дымовой трубы рассчитываются по формулам

Газовые службы обращают на дымоходы особое внимание и при нарушении правил их создания и эксплуатации могут отключить подачу газа. Правила устройства дымоходов зафиксированы в документах СНиП 2.04.05-91 и  ДБН В.2.5-20-2001

Наиболее эффективны в эксплуатации дымоходы, у которых трубы изготовлены из нержавеющей стали. Они создают хорошую тягу, нержавейка огнеупорна и антикоррозионна. Срок службы дымохода при регулярном использовании – до 15 лет. Можно собирать модульным способом. При сборке дымохода надо минимизировать число поворотных участков и не допускать их расположение с отрицательным углом к горизонту.

ФОТО: klimatlab.comКонструктивные и монтажные элементы дымохода

Существуют определённые требования к положению и высоте дымовой трубы в зависимости от формы крыши дома. Дымовая труба обязательно должна быть утеплена для предотвращения образования конденсата.

ФОТО: klimatlab.comТребования к соотношению формы крыши и высоты дымовой трубы

Вентиляция

Водогрейный котёл в домовой котельной является источником загрязнения воздуха и нагрева окружающего пространства. Для создания комфортных для человека условий необходимо обеспечить непрерывную циркуляцию воздуха в помещении – удаление нагретого и поступление свежего. Рециркуляция может происходить естественным путём, когда движение воздуха происходит за счёт обычных сквозняков. Если этого недостаточно, то организуется система приточно-вытяжной вентиляции с установкой вентиляторов и фильтров, а иногда ещё и нагревателей или охладителей воздуха.

Двери

Дверь в котельную – это очень важный элемент и сооружается она по определённым правилам. Дверь всегда должна открываться наружу, «от себя». Ширина проёма двери должна быть не менее 800 мм. Если дверь делается двустворчатая, то обе створки должны свободно открываться. Чтобы дверь не хлопала с ударом, она снабжается механизмом мягкого закрывания (доводчиком). Дверь между жилой частью дома и помещением котельной выполняет противопожарные функции. В случае пожара в котельной огонь не должен попасть в основной дом через дверь. Поэтому она должна быть сделана из негорючего материала – металла – и покрыта негорючими красками – порошковыми или нитроэмалью. Для постоянного наблюдения за тем, что происходит в помещении котельной, в двери обязательно должно быть окно площадью не меньше 0,5 м2. По требованиям газовой безопасности дверь должна иметь вентиляционную решётку.

ФОТО: dm-plus.ruДверь в котельную с окном и вентиляционной решёткой

Определяем оптимальное место для котельной

Допустим, вы затеяли масштабный ремонт старого частного дома. Котельная в нем должна быть непременно, однако устаревшая планировка ограничивает возможность размещения ее в доме. Нельзя втиснуть котельное оборудование в крохотное помещение без вентиляции, нельзя тянуть дымовую трубу снизу доверху через спальню или гостиную.

Можно, конечно, соорудить для котельной пристройку к загородному дому, однако вряд ли это архитектурное излишество удачно впишется в общий вид. Остается еще строительство отдельно стоящей котельной – хорошая, но дорогостоящая идея.

Отдельно стоящая котельная не должна располагаться слишком близко к дому. Но если расположить ее далеко, будут потери тепла из-за неоправданно длинной тепломагистрали

А при новом строительстве процедура проектирования котельной внутри дома никаких проблем не вызывает, если заранее изучить требования к установке котлового оборудования:

  • объем помещения для отопительных котлов мощностью до 30 кВт должен составлять не менее 7,5 м3, от 30 до 60 кВт – 13,5 м3, свыше 60 кВт – 15 м3;
  • высота потолков – не менее 2,2-2,5 м, ширина входных дверей – 80 см;
  • норма естественного освещения – 300 кв. см остекления на 1 м3 помещения, окно должно быть с фрамугой для проветривания;
  • трубы для подвода газа к газовым котлам брать только металлические, гибкие шланги использовать запрещено;
  • в схеме электропитания котла необходимо предусмотреть реле тепловой защиты, а в помещениях с котлом, работающим на газе, надо устанавливать газовый анализатор – прибор, улавливающий утечку газа и подающий сигнал на аварийное перекрытие газовой трубы;
  • от соседних помещений котельная должна отделяться стенами из материала с нулевым индексом распространения пламени – бетон, кирпич, дерево с огнезащитной пропиткой;
  • по вопросам взрыво- и пожаробезопасности проект согласуется с пожарной инспекцией.

Подробно обо всех нормах и правилах написано в СНиП по котельным установкам с шифром II -35-76, Своде правил СП-41-104-2000 по проектированию автономных теплоснабжающих систем, документе МДС 41-2.2000, в котором изложены предписания по размещению агрегатов для отопления и подогрева воды в малоэтажной жилой застройке.

Место под котельную выбирается в каждом конкретном случае индивидуально с учетом технических особенностей и финансовых возможностей владельца – первый этаж дома, цоколь, подвал, пристройка, чердак или отдельно стоящее строение

Соблюдение многочисленных требований диктуется не бюрократией, а техникой безопасности. Отдельно стоящая котельная – это хлопоты с возведением фундамента, капитальных стен, подводкой труб и их теплоизоляцией.

Зато в доме вы получаете отсутствие на 100% вредных химических примесей, неизбежно сопровождающих любой процесс горения, и полную уверенность не пострадать во время несчастного случая, вероятность которого мизерна, но теоретически не исключается.

Рекомендуем также прочесть другую нашу статью, где подробно описаны схемы котельных для частного дома.

Варианты проектов одноэтажных домов с террасой

Наличие в проекте дома террасы придает всей архитектурной композиции особую индивидуальность. Дизайн открытого помещения подбирается в соответствии с габаритами и стилем самого коттеджа. Расположение террасы обычно планируют на безветренной и солнечной стороне, что позволяет пользоваться летним помещением до поздней осени.

Размеры террасы, закладываемые в проект, зависят от того, как будет использоваться это помещение. Для обустройства зимнего сада или организации летней кухни предусматривают просторное помещение. Это позволяет большой семье собраться для обеда или ужина, не испытывая при этом дискомфорт от того, что помещение тесное.

Наиболее часто используемые материалы для строительства домов с террасой – кирпич и дерево. Одноэтажные дома из кирпича, проекты которых предусматривают террасу, уже давно стали традицией в индивидуальном строительстве. Использование в возведении дома дерева дает возможность выполнить оригинальную отделку террасы, которая станет островком комфорта и отлично впишется в ландшафт.

Полезный совет! Чтобы строительство террасы не отразилось на общей стоимости дома, рекомендуют выбирать проекты, которые уже рассчитаны на ее возведение.

Использование готовых проектов во многом сократит расходы на строительство, так как терраса будет возводиться на одном фундаменте и под одной крышей с основным домом. Но специалисты могут спроектировать отдельную террасу, которая впоследствии пристроится к дому.
