Проект гаража на 2 машины: размеры и чертежи каркасного оптимального гаража с хозблоком

Какие материалы лучше использовать

Выбор материалов для строительства и отделки гаража чрезвычайно широк. Можно использовать все те, которые подходят для возведения жилого дома. В первую очередь определяются с типом фундамента.

Для двухместных гаражей необходимо солидное основание, способное выдерживать значительные весовые нагрузки. Это либо монолитная железобетонная плита, либо полноценный ленточный фундамент.

Плиту заливают самостоятельно, так как даже ЖБИ промышленного типа потребуется не менее двух штук. Это чревато перекосом основания. Если решено возводить ленту по периметру строения, всё равно потребуется заливать бетонный пол. Поэтому плита в любом случае предпочтительнее.

Материалы для стен

По соотношению цена-качество лучше всего подойдут пеноблоки или каркас с утеплителем

Стены возводят из нескольких видов материалов:

кирпича;
пено- или газоблоков;
бетонных блоков или плит;
сэндвич-панелей;
профнастила;
каркасного типа с утеплителем внутри.

Выбор зависит от финансовых возможностей владельца и доступности материалов. Самый холодный и недорогой гараж – из профнастила. Он представляет собой металлический каркас, обшитый металлическими же полотнами. Утеплить такое строение можно, но только изнутри. А согласно правилам теплотехники, внутреннее утепление намного менее эффективно, чем наружное.

По этой и многим другим причинам, рекомендуется остановить выбор на более достойных материалах для строительства гаража на две машины. Самые экономные варианты из них – пеноблоки или каркас с утеплителем (его строительство обойдётся дешевле, чем из покупных сэндвич-панелей). Если планируют устанавливать двое ворот, между ними потребуется возвести балку из кирпича, бетонных блоков или пеноблоков.

Самые основательные строения – кирпичные или бетонные. Это стандартное решение для одно- или двухместных гаражей. Потребуются значительные финансовые вложения, но они вполне оправданы. Строения из кирпича и бетона – самые долговечные. Но тёплыми их не назовешь. В этом они проигрывают каркасникам и постройкам из сэндвич панелей. Поэтому требуют утепления, которое устраивают под обливочным материалом внешних стен. В качестве утеплителя выбирают пенопласт или плиты минеральной ваты.

Материалы для кровли

Из кровельных материалов подойдут профнастил, шифер или ондулин

Выбор кровельных материалов столь же широк, как и строительных. Наиболее популярны:

металлочерепица;
профнастил;
ондулин и его аналоги: Aqualine, Bituwell, Ondura, Nuline;
гибкая черепица;
шифер плоский и волнообразный.

Чего нельзя сказать о металлочерепице и гибкой черепице. Монтаж этих кровельных материалов требует наличия и знаний, и навыков. Положить мягкую черепицу без перекосов сможет только мастер. Новичку придётся изучать технологию работ и знакомиться с её нюансами.

Более прост и удобен в монтаже профнастил. Он столь же надёжен и долговечен, как все перечисленные выше кровельные материалы

Важно правильно уложить первое полотно, все следующие крепят, ориентируясь на него. Кровля из профнастила обойдётся дешевле, чем из металлической или мягкой черепицы

Не придётся приглашать мастеров, так как все работы можно выполнить самостоятельно.

Проект № 2 – стандартный с двумя въездами

Более привычным размещением автомобилей в двухместном гараже является взаимопараллельное. Однако, если для квадратной постройки места на участке недостаточно, либо участок имеет вытянутую прямоугольную форму, лучше выбрать проект гаража, предполагающий последовательное размещение машин.

Общая площадь постройки 53 кв.м.

Тип стен – комбинированные на столбчатом фундаменте;
Наружная отделка – сайдинг;
Кровельный материал крыши – металлочерепица.

Преимуществам данного проекта является наличие двух отдельных ворот и дополнительного выхода с невысоким крыльцом и навесом.

К недостаткам можно отнести отсутствие дополнительного места для размещения стеллажей и внушительную длину – более 10 м.

Оптимальные стандарты

Решив построить гараж своими руками, следует руководствоваться действующими нормативами строительства (СНиП), регламентирующими правила застройки участка. Это позволит в дальнейшем избежать неприятностей со стороны контрольных и надзорных органов. Кроме того, необходимо уточнить в местной администрации вопрос о необходимости оформления разрешения на постройку.

Участок под строительство отводится в соответствии с ГОСТом пожарной безопасности, одним из обязательных требований которого является соблюдение расстояния до границы участка и других построек. Так, отдаленность от границы участка должна быть не менее одного метра, а минимальное расстояние до других построек – 6 метров.

При проектировке внутреннего пространства рекомендуется ориентироваться на уже имеющийся автомобиль. Для расчета высоты можно учитывать собственный рост, а также край двери багажника или капота в открытом положении, и добавить полметра «про запас».

Таким образом, расстояние от пола до потолка ориентировочно будет составлять 2,5 метра. Если планируется установка подъемника, то учитываются и его габариты. Ширину строения также рассчитывают, исходя из габаритов автомобиля плюс полуметровый запас для удобства открытия дверей и прохода между стеной и машиной.

Дальнейшая проектировка осуществляется, исходя из планируемого количества парковочных мест и этажности.

На 1 машину

Сегодня существует множество моделей легковых автомобилей, отличающихся как по техническим характеристикам, так и по своим габаритам. При расчете принято брать среднюю длину автомобиля, которая составляет 4,5 метра. Нужно отметить, что запас свободного пространства в данном случае делается больше – около 1 метра (по 0,5 с каждой стороны).

На 2 автомобиля

При планировании будущего помещения учитываются следующие моменты:

материал – если участок под постройку ограничен, то толстые стены, вкупе с утеплителем, будут скрадывать полезное пространство;
площадь – необходимо предусмотреть не только отступ от стен, но и свободное расстояние между автомобилями. Оно должно составлять не менее 1,2-1,5 метра, чтобы при открывании двери не задевали друг друга;
гаражные ворота – их количество зависит от желания хозяина, однако в некоторых случаях целесообразнее монтировать два изделия во избежание теплопотерь;
дополнительное обустройство – если планируется проведение мелкого ремонта авто собственными силами, то целесообразно предусмотреть пространство под стеллажи, на которых будут размещаться инструменты, запасные части и прочее.

На 3 автомобиля

Здесь требуется четко понимать, как будут располагаться транспортные средства. От этого напрямую зависит размер постройки. Наиболее распространенным является вариант, когда все автомобили выстроены в ряд. Однако такая конструкция занимает слишком большую площадь, что не всегда приемлемо. Рациональнее планировать парковку двух машин параллельно друг другу, а третью – перпендикулярно. Это позволит уменьшить участок под застройку.

2-х этажный гараж

Подобные строения не слишком распространены в нашей стране, тогда как это неплохая возможность заполучить дополнительное помещение, которое можно использовать, как хозяйственное или жилое.

В последнем случае это актуально при строительстве гаража на две машины. Если второй этаж планируется под жилое помещение, то необходимо знать, что к нему применяются определенные требования.

Поэтому предварительно составляется проектная документация, в которой учитывается следующая информация:

вес здания – в зависимости от плотности материалов выбирают тип фундамента;
планировка;
габариты помещений первого и второго этажей;
тип крыши и используемый кровельный материал.

Важно знать, что перед началом строительства требуется провести геодезические исследования грунта на предмет глубины залегания подземных вод и определения типа почвы

Занимаемся возведением

Когда проект гаража на один автомобиль создан, можно приступать к закупке материала и строительству. На первом этапе, как и всегда, стоит фундамент. Но прежде, чем приступать к его заливке, стоит решить, будет ли под зданием располагаться подвал или смотровая яма. Так как постройка крайне легка, то можно обойтись ленточным основанием.

Подвал – необходимая часть каждого дома. И если же он не предусмотрен, то рекомендуется разместить его под гаражом. Отступ от стен, под яму для подвала, не должен быть меньше 0,5 метра. Необходимо укрепить стены вырытой ямы, обеспечить вход и вентиляцию. Последняя является крайне необходимой и не стоит ею пренебрегать, так как подвальное помещение является отличным местом скопления влаги, что может привести к образованию грибка.

Как было сказано: так как вес постройки мал, то и нагрузка на фундамент будет минимальная. А это значит, что достаточного ленточного основания. Необходимо произвести разметку местности при помощи клиньев и веревки. После чего вырыть траншею, установить опалубку, повязать арматуры, сделать подушку из песка и щебня. А в завершении работ выполнить заливку. После полного застывания можно приступать к возведению стен.

Если выполнять план по строительству жилища для автомобиля, то стоит знать, что пол рекомендуется делать бетонным, так как на него будет действовать постоянная нагрузка. А также с такого пола легче устранять различные загрязнения, например, машинного масла и т. п. Процесс заливки не сложный и выполняется в течении одного дня. Так как размер гаража на 1 машину не слишком велик, то при наличии определенной суммы можно прибегнуть к новым технологиям, таким как полимерные полы. Необходимо обеспечить надежный спуск в подвальное помещение и двери в него.

Что касается стен и крыши, то тут все зависит от того, какой материал был выбран для строительства. В принципе, процесс ничем не отличается от возведения дома. Разница может быть лишь тогда, когда принято решение сбора металлического гаража.

Возводим по закону

Чтобы не получить проблем с законом при строительстве или уже после него, необходимо полностью следовать санитарно-гигиеническим и противопожарным нормативам. В сфере постройки гаражей следует ориентироваться на строительные нормы и правила, или сокращенно СНиП

Особое внимание следует обратить на:

СНиП 2.07.01-89 «Градостроительство. Планировка и застройка городских и сельских поселений».
СНиП 21.01.97 «Пожарная безопасность зданий и сооружений».

Они гласят о том, что между хозяйственными постройками, к которым относится и гараж, и границей участка должно соблюдать расстояние минимум один метр. Эта норма работает только в том случае, если на примыкающем земельном участке нет никаких построек. В иной ситуации между ними должно быть минимум 6 м. Цифра взята не просто так, а с целью обеспечения безопасности: чтобы при пожаре пламя не перекидывалась с одного здания на другое.

ВАЖНО: Нормативы пожарной безопасности являются обязательными для исполнения. Если гараж возведен с их нарушениями, то соседи имеют право подать в суд и добиться принудительного сноса постройки.. Следующий вопрос, связанный с оформлением документов – получение разрешения на строительство

Согласно пункту 17 статьи 51 Градостроительного кодекса РФ от 2016 года для постройки гаража на участке, предоставленном физическому лицу для целей, не связанных с предпринимательством, разрешение не требуется. Но чтобы избежать неловких ситуаций – позвоните в местную администрацию и уточните этот пункт

Следующий вопрос, связанный с оформлением документов – получение разрешения на строительство. Согласно пункту 17 статьи 51 Градостроительного кодекса РФ от 2016 года для постройки гаража на участке, предоставленном физическому лицу для целей, не связанных с предпринимательством, разрешение не требуется. Но чтобы избежать неловких ситуаций – позвоните в местную администрацию и уточните этот пункт.

Что еще желательно предусмотреть при возведении гаража? Во-первых, насколько далеко от места строительства отстоят различные коммуникации. Во-вторых, насколько удобен будет заезд перед ним. В-третьих, если вы собираетесь устанавливать распашные ворота – достаточно ли места для их открытия. Наконец, следует правильно подобрать оптимальные размеры гаража для одной машины.

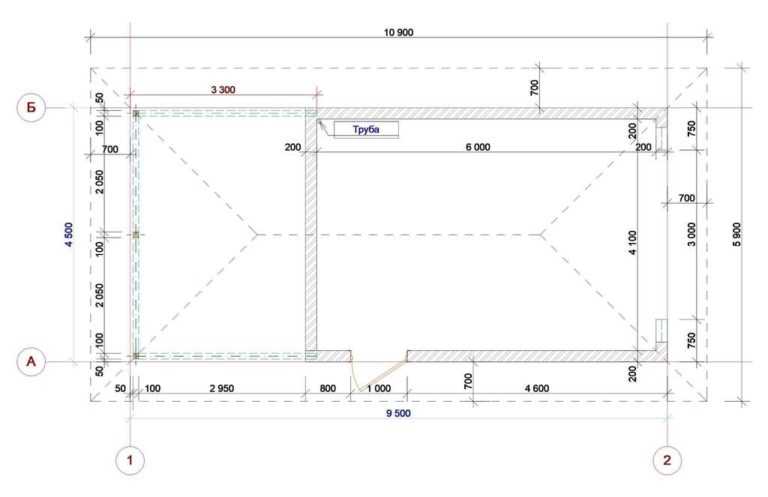

Гараж — 1 автомобиль (схема):

Подготовительные работы

Перед началом строительства автолюбителю следует обратить внимание на ещё несколько нюансов, помимо определения размера:

определиться с видом въездных ворот;
выбрать материалы для помещения.

Варианты въезда

Чертеж гаража на 2 автомобиля.

Въезд в гараж на 2 машины может выполняться с одними воротами либо двумя. Помимо этого различают несколько видов ворот:

распашные – с автоматикой или без;
роллетные;
откатные;
подъёмно-поворотные;
секционные.

Распашные ворота обойдутся дешевле остальных, однако они менее удобны в эксплуатации, поскольку придётся при каждом въезде выходить из транспортного средства и открывать ворота. Любителям удобства, не испытывающим нехватки средств, рекомендуется поставить секционные ворота.

Такой вид ворот является достаточно популярным для гаражей на два транспортных средства, поскольку:

бывают практически любых размеров;
обладают высокой безопасностью;
являются герметичными, что обеспечивает тепло;
открываются практически бесшумно;
имеют различный дизайн.

Кроме того общие въездные ворота подъёмно-поворотного типа могут очень дорого обойтись, поскольку у некоторых производителей такая конструкция считается нестандартной, в результате чего цена повышается.

Какие выбрать материалы для строительства?

Гараж на 2 машины обычно возводят капитальным либо каркасным способами, от чего и будут зависеть материалы. В первом случае используется бетон либо кирпич, что делает помещение прочным и надёжным. Недостатком будет лишь трудоёмкость работы и потребность в большегрузной технике.

Однако при возведении гаража одновременно с домом вряд ли такой нюанс можно назвать недостатком, поскольку и так ведутся строительные работы.

Самый популярный и чаще используемый материал для гаража – кирпич. Постройка из кирпича будет иметь презентабельный внешний вид и, к тому же, его главные характеристики – долговечность и высокое качество. Из недостатков стоит отметить высокую стоимость и длительное время строительства.

Схема гаража на 2 машины.

Немаловажно также учесть, что выбрав такой материал понадобится уделить особое внимание укреплению фундамента, поскольку он достаточно тяжёлый. Бетонные пеноблоки тоже популярны, однако внешне сооружение не будет выглядеть так привлекательно, как из кирпича. Главные преимущества материала – относительно невысокая цена, длительный срок службы и устойчивость к возгоранию

Главные преимущества материала – относительно невысокая цена, длительный срок службы и устойчивость к возгоранию

Два материала можно объединить

Главные преимущества материала – относительно невысокая цена, длительный срок службы и устойчивость к возгоранию. Два материала можно объединить

Бетонные пеноблоки тоже популярны, однако внешне сооружение не будет выглядеть так привлекательно, как из кирпича. Главные преимущества материала – относительно невысокая цена, длительный срок службы и устойчивость к возгоранию. Два материала можно объединить.

Строить весь гараж из кирпича необоснованно дорого, долго и бессмысленно, поэтому его достаточно использовать для облицовки внешних стен, для других целей использовать пено или газоблок.

Каркасный гараж возводится на основе металлического либо деревянного каркаса.

Выбрав дерево удастся значительно сэкономить, к тому же такой вариант имеет и другие преимущества, среди которых:

использование экологичных материалов;
малый вес;
исключается конденсат за счёт «дышащего» свойства древесины;
быстрота строительства;
отсутствие необходимости в бетонном фундаменте;
возможность самостоятельной постройки.

Недостатки также существенные:

материал пропускает влагу и холод;
пожароопасность.

Если в укрытии для машин будут проводиться электро или газосварочные работы, а также будет храниться бензин либо другие опасные материалы, то ни в коем случае не стоит строить каркасный гараж из дерева.

Оптимальные размеры гаража на 1 машину

Существует ряд стандартных требований к размерам гаража, которые были установлены московским научно-исследовательским институтом «ЦНИИпромзданий» и опубликованы в специальном пособии под названием «Гаражи-стоянки для легковых автомобилей, принадлежащих гражданам». При создании пособия научными сотрудниками были использованы более 30 различных нормативных документов. В этой статье будет рассмотрено решение задачи, как подобрать оптимальные размеры гаража, с учётом всех рекомендаций названного выше пособия.

Как выбрать ширину и длину?

Оптимальный размер гаража — это, в первую очередь, ширина и длина строения, выбранная исходя из размеров конкретной машины, которая будет ставиться в такой гараж. Проведенные исследования показывают, что стандартные минимальные расстояния от внутренней поверхности стен строения до автомобиля, установленного в гараже, не должны быть меньше 50 см с каждой стороны.

Таким образом можно сказать, что минимальная ширина гаража — это ширина машины плюс 1 метр (по 0.5 метра слева и справа), а минимальная длина гаража — это длина авто плюс 1 метр (по полметра спереди и сзади кузова). Габариты частных легковых автомобилей условно разделены на три группы: малые, средние и джипи. Каждый тип кузова имеет свои параметры, и для усредненных значений каждой группы была создана специальная таблица минимальных размеров гаражей.

Очевидно, что постройку с минимальными размерами никак нельзя назвать оптимальной, так как кроме автомобиля в гараже, как правило, размещаются ещё какие-то инструменты или бытовые вещи. Для всего этого следует предусмотреть специальные стеллажи или полки. Если гараж планируется использовать как рабочее помещение с возможностью выполнения ремонтных работ или просто как мастерскую, тогда скорее всего понадобится установить стол, который займет не менее 0,5 метра от стены.

Для того, чтобы с расчетом на перспективу построить гараж оптимальных габаритов, следует добавить по полметра у каждой из стен к минимальным размерам, определенным с учётом указанных выше норм. Эти расстояния пригодятся для установки рабочего стола и другой мебели, в которой будет храниться инструмент и строительные материалы либо запас топлива и сменная сезонная резина.

Какая высота гаража будет лучше?

Высота гаража имеет два важных показателя — это высота от пола до верхней грани коробки гаражных ворот и высота потолков. Что касается гаражных ворот, то подробно про их оптимальные габариты можно почитать здесь, а если коротко, то нормативный отступ рассчитывается от верха крыши автомобиля, для которого строится гараж. Этот показатель составляет 20 см.

Выбирая высоту потолков, нужно отталкиваться от роста наиболее высокого человека в семье из тех, кто будет пользоваться гаражом. Комфортное нахождение в любом помещении требует расстояния до потолков не менее 40 см над головой. При этом, если семейное авто имеет высоту 2 метра, то только коробка ворот будет 2,2 метра, и потолки в этом случае изготавливаются минимум на 10-20 см выше.

Грамотное проектирование с учётом перспективы

В перспективе существует вероятность, что будет куплен автомобиль больших габаритов, чем есть сейчас. Поэтому лучше всего при расчетах отталкиваться от минимальных табличных данных для группы автомобилей «Джипы». Гараж строится с расчётом на долгие годы эксплуатации, поэтому здесь не лишним станет планирование всех расстояний с хорошим запасом.

Внимательно следите за тем, чтобы также правильно учесть толщину стен будущей постройки. Все указанные стандартные размеры — это расстояния от внутреннего отделочного слоя постройки. Так что заранее планируйте, какой толщины будут стены, потребуется ли утепление и какая толщина будет у финишного внутреннего слоя.

Помните также, что гараж может стать не только местом хранения автомобиля, но и постройкой с дополнительными техническими помещениями. На схеме выше можно видеть пример того, как выглядит специально спроектированный гараж с несколькими подсобными помещениями для удобного хранения вещей, которым нет места в доме.

Особенности

В современном мире машина – уже не роскошь, а простая необходимость, удобное средство для передвижения. Особенно это касается тех, кто проживает за городом в коттедже, и вынужден каждый день проезжать достаточно большие расстояния. Но гараж для двух автомобилей – это не просто помещение, в котором тесно встанут два транспортных средства.

Прежде чем приступать к проектированию и строительству двухместного гаража, необходимо учесть важные нюансы:

Определить место для хранения колес и оборудования для ремонта автомобиля, а также достаточное пространство для технического обслуживания.
Спланировать возможность безопасной парковки.
Учесть вид гаражных ворот и их количество, а также материал стен, крыши и перекрытий.
Спланировать соединение гаража и дома.
Принять во внимание то, что может быть куплена следующая машина с другими габаритами.
Спланировать возможность подъезда сразу двух автомобилей к гаражу.

Пожалуй, оптимальным вариантом станет такой план гаража, при котором обслуживание и эксплуатация одного автомобиля никак не мешает использованию второй машины.

Чаще всего для этого применяется установка двух раздельных ворот.

Чтобы рассчитать минимальные размеры гаража, необходимо учесть габариты автомобилей, паркующихся в помещении. Для определения ширины к габаритам каждой машины прибавляется минимум метр пространства. На выходе это будет соответствовать полуметровому зазору с каждой из сторон места стоянки, это нужно для свободного открывания дверей и беспроблемной парковки.

Для вычисления оптимальной длины добавляется расстояние, равное длине автомобиля плюс еще полтора метра. Это позволяет свободно открывать ворота, а также дает беспрепятственный доступ к багажнику автомобиля.

Нужная высота подбирается исходя из уровня роста самого высокого в семье владельца автомобиля. К этой цифре делается надбавка в 0.5 метра. В случае если уровень высоты машины превышает рост человека, необходимо учитывать ее размер с открытым багажником.

Средний размер помещения, вмещающего две машины: 7 метров в ширину, 7 в длину и 2.5 в высоту, то есть приблизительно 50 м2. Однако максимально удобная планировка требует учета габаритов прочих элементов, размещаемых в гараже. Если планируется установка полок или инструментов для ремонта, нужно учесть их размеры, а также добавить минимум полметра, гарантирующих удобный доступ.

В случае строительства смотровой ямы с подъемником, нужно планировать размещение автомобиля таким образом, чтобы он находился на некотором расстоянии от подземного строения. Это обусловлено тем, что любое подземное пространство становится источником влажности, которая может разрушить металлические элементы автомобиля посредством коррозии.

Приведенные выше размеры характерны для внутренних параметров помещения. Для верного расчета при строительстве необходимо добавить толщину строительных материалов, используемых в работе, размеры изоляции и облицовки. Так, при строительстве кирпичного строения нужно прибавить минимум 5-10 см, блочного – 15-20 см. Изоляционный слой требует учета еще минимум 7 см ширины.

Используемая в качестве облицовочного материала штукатурка добавляет минимум три сантиметра ширины, гипсокартон или вагонка – 1.5 см.

Габариты ворот рассчитываются, в зависимости от параметров автомобиля. К высоте кузова машины прибавляются 30-50 см, к ширине делается прибавка в 15-20 см. Это минимальные параметры и лучше всего увеличить их, чтобы избежать неприятных ситуаций. К тому же высота имеет прямую зависимость от типа ворот. Так, для некоторых моделей обязательно выделение места, где будет размещаться короб с системой закрытия створки.

Насколько маленьким может быть помещение?

Представьте, что перед вами встала задача подобрать минимальные размеры гаража. Давайте попробуем ее решить. В качестве примера возьмем ВАЗ-2170 «Приора» длиной в 4,35, шириной 1,89 и высотой 1,42 метра. Основным фактором для расчета размеров постройки будут лишь габариты автомобиля – ни о каком месте для ремонта или отдыха речи уже не идет. В этом случае как рассчитать размер гаража?

Длина. Спереди и сзади от машины до стенки и ворот гаража должно быть не меньше полуметра – чтобы человек мог спокойно обойти автомобиль и не зацепиться за него или стену и чтобы можно было выгрузить содержимое багажника. Берем 4,35 м нашей «Приоры», прибавляем по 0,5 м с обеих сторон, получаем 5,35 метров.

Очень важно выдержать требования по ширине гаража. Если ее сделать слишком малой, то въезд и выезд из гаража будет требовать ювелирной точности вождения, а вход и выход из машины – недюжинных навыков акробата

Самое меньшее расстояние от борта автомобиля до стены – все те же упомянутые ранее полметра.

Итого минимальная ширина гаража для «Приоры» это 2,89 м, можно округлить до 3 м. Если вы опасаетесь поцарапать дверь при ее резком открытии – расстояние следует выбрать побольше, допустим, по 90-100 см с каждой стороны. В итоге это дает уже ширину гаража в 4 метра. Размер ворот для такого гаража должен быть на 60 см больше, чем ширина автомобиля, потому можно вполне удовлетвориться воротами в два с половиной метра.

Теперь о высоте потолка в гараже. Между крышей и вашим железным конем должно быть не меньше полуметра. Для ВАЗ-2170 это будет с округлением два метра. Не слишком комфортно для человека, потому, если позволяют возможности, сверху стоит добавить 20-50 см.

Задача определить минимальные габариты гаража выполнена: для «Приоры» это будет постройка длиной в 5,35, шириной в 3 и высотой в 2 метра. Если речь идет о малолитражном автомобиле, то размеры можно будет уменьшить еще сильнее.

Типовой гараж — размеры:
