Способы усиления плит перекрытий

Собираемся усилить перекрытие из древесины – важные моменты

Необходимость ремонта перекрытий из древесины связана со следующими моментами:

  • частичным или полным повреждением деревянных балок;
  • разрушением других элементов деревянного перекрытия;
  • уменьшением площади поперечного сечения несущих брусьев.

Необходимость усиления деревянных балок возникает чаще всего в связи с их разрушением или частичным повреждением

Для восстановления деревянной конструкции потребуются следующие материалы и инструменты:

  • доски или балки с минимальной толщиной 4 см;
  • листовой рубероид для гидроизоляционных работ;
  • саморезы или гвозди для крепления накладок;
  • молоток или профильная отвертка;
  • состав для антисептической обработки.

Усиление перекрытий из древесины выполняется различными способами:

заменой поврежденных брусьев. Данный метод применяется при значительных повреждениях деревянных конструкций по всей их длине. Технология предусматривает демонтаж пришедших в негодность балок и установку новых брусьев из древесины или металла в имеющиеся на капитальных стенах гнезда. Процесс замены брусьев связан с локальным восстановлением перекрытия между ними. В процессе демонтажа поврежденных балок несложно сформировать часторебристую конструкцию, располагая элементы на равном расстоянии друг от друга;
увеличением общего количества опорных брусьев. Для уменьшения величины нагрузки, действующей на горизонтально расположенную балку, следует между имеющимися брусьями установить дополнительные опорные элементы. Уменьшив интервал между ними, и увеличив количество брусьев, профессиональные строители обеспечивают повышение несущей способности деревянного перекрытия. Наряду с изменением количества опорных элементов целесообразно использовать балки увеличенного поперечного сечения, повышающие прочность конструкции;
усилением деревянных брусьев перекрытия. Повышение прочности балок в опасных сечениях и поврежденных участках обеспечивается путем установки специальных накладок. В качестве накладок применяют бруски или доски толщиной от 4 см, а также металлические пластины, размещенные с противоположных сторон балки. Фиксация накладок осуществляется как на поврежденном участке, так и по всей длине брусьев

Важно обеспечить надежность крепления накладок, гарантирующих жесткость поврежденного участка.

Замена деревянных балок, которая необходима только в том случае, если они подверглись повреждению по всей своей длине

При выполнении работ обратите внимание на следующие моменты:

  • антисептическую обработку имеющихся и добавляемых деревянных элементов;
  • изоляцию деревянных брусьев в местах контакта со стенами с помощью рубероида.

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

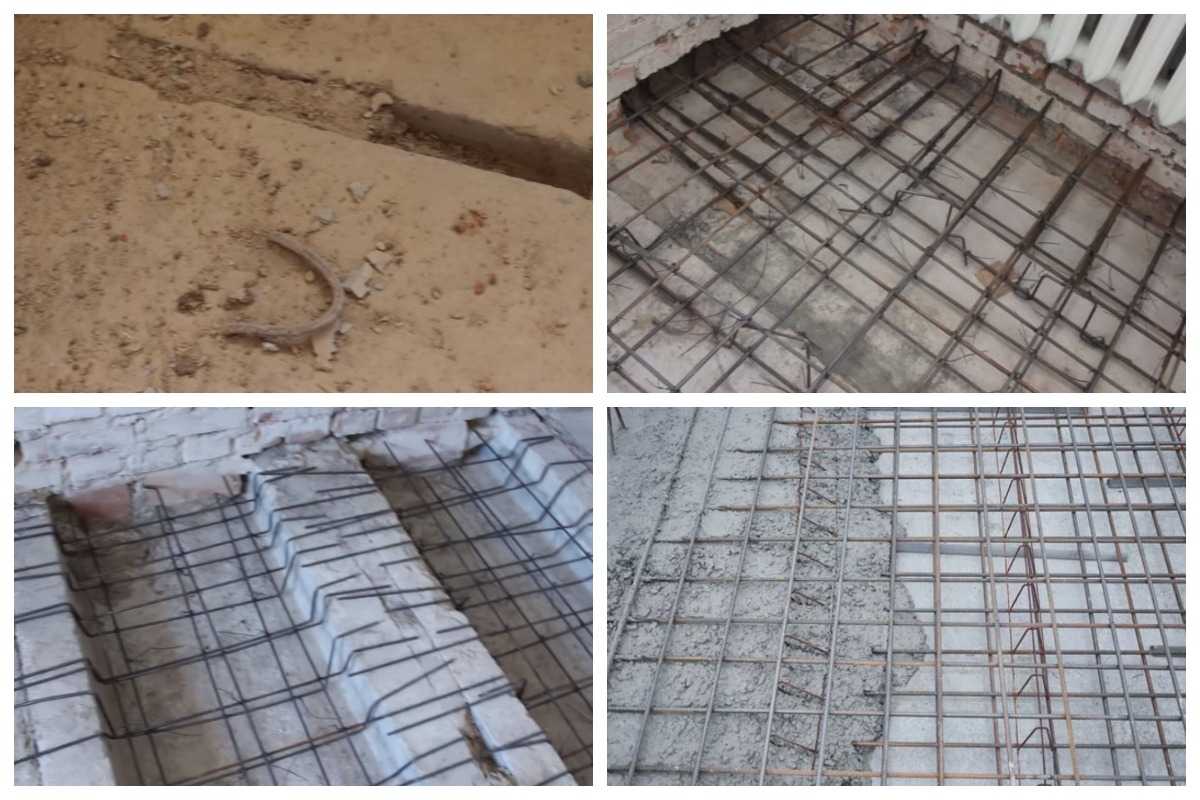

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

  • Эффективное крепление арматурного пояса к ремонтируемой поверхности.
  • Установка опалубки.
  • Заливка бетонного раствора и уход за залитой конструкцией.

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Усиление монолитных плит углеволокном

Специалисты «Вармастрой» внедрили более совершенный и современный способ, при котором монолит усиливают композитным материалом в виде тканевых холстов из углеродного волокна. Если говорить об их свойствах, можно отыскать много преимуществ:

  • Высокая прочность. Она примерно на порядок превышает прочностные показатели стали. Соответственно можно добиться повышения этой важнейшей характеристики у железобетонных перекрытий в 6-10 раз. Однонаправленная структура волокон композита отлично снимает усталостное напряжение;
  • Небольшие вес и размеры. Это очень важные качества, ведь монолиты имеют большую собственную массу, которую очень желательно не наращивать. Для сравнения, углеволокно на два порядка легче стали;
  • Химическая инертность. Это означает, что карбоновые холсты не подвержены разъедающему воздействию кислых, щелочных сред, растворов солей и газов. Более того, материал не разрушается водой, инеем, горячим паром;
  • Долгая служба. Однажды выполнив усиление монолитной плиты перекрытия композитным углеродным волокном можно забыть о связанных с ней проблемах минимум на полвека.

Усиление плиты перекрытия – распространенные виды панелей

Усиление железобетонных перекрытий выполняется различными методами в зависимости от конструктивных особенностей плит. Применяются следующие разновидности плит:

  • составные. Они широко используются в железобетонных перекрытиях жилых, производственных и коммерческих объектов. Сборные панели из бетона ложатся на несущие стены, а также продольно расположенные ригельные балки или железобетонные фермы;
  • цельные. Они формируются путем непрерывной заливки марочного бетона в предварительно установленную опалубку с арматурным каркасом. Монолитная конструкция также собирается из стандартных железобетонных элементов, которые после монтажа плит перекрытия заливаются толстым слоем бетонного раствора.

Для сооружения перекрытий применяют различные виды панелей:

  • полнотелые. В них отсутствуют внутренние полости. Цельные плиты в основном применяют для нижних этажей строений, а также на производственных объектах. Характерными разновидностями полнотелых панелей являются ребристые, кессонные, а также безбалочные плиты. Ребристые плиты легко отличить по трапецеидальному сечению и наличию продольно расположенных ребер. Длина элементов достигает 12 м, что позволяет использовать их для формирования перекрытий на различных строительных объектах;
  • пустотелые. Они отличаются наличием шести продольно расположенных каналов круглого или овального сечения. Длина пустотных плит составляет от 3 до 6 м. Пустотные изделия, имеющие уменьшенный вес, востребованы при возведении жилых и административных многоэтажных зданий. Конструктивные особенности панелей, связанные с наличием внутренних полостей, отрицательно сказываются на прочностных свойствах. Для повышения надежности строительных конструкций изделия нуждаются в усилении.

Восстановление и усиление может предусматривать выявление запасов прочности

Наряду с указанными видами перекрытий применяется следующие конструкции:

  • сформированные каркасом из деревянных брусьев;
  • выполненные из металлических балок двутаврового сечения.

Строительные конструкции из деревянных и стальных балок применялись в зданиях, построенных в 19-20 веках. Свободное пространство между горизонтально расположенными элементами из древесины и металла армировалось и заполнялось бетоном. В результате формировалась монолитная поверхность. Перекрытия на базе деревянных и металлических балок хорошо сохранились до нашего времени, однако нуждаются в дополнительном усилении.

Как вязать армированную сетку в траншее

Работа в траншее сложнее, поэтому планировать все нужно загодя. На дно траншеи укладывают специальные приспособления или обычные камни на высоте минимум 5 сантиметров с шагом в ширину сетки. Камни выкладывают продольными стержнями, привязываются горизонтальные распорки. Пока прутки не станут в нужном положении, второй человек держит их за концы.

Осуществляется вязка арматуры с шагом между распорками шириной 50 см. Устанавливаем колышки и начинаем вязать монолитную конструкцию. Так делают на всех прямолинейных участках. Части каркаса к опалубке прикасаться не должны, должны находиться на расстоянии в несколько сантиметров от опалубки.

Потом вяжутся углы одним из нескольких существующих способов. Обязательно соблюдение длины нахлестов, с установкой вертикальных прутков. Часто стержни используют тут большего диаметра, повышая прочность материала. По завершении вязки заливается бетонный раствор в один заход, накрывается полиэтиленом, в процессе высыхания периодически поливается водой методом разбрызгивания.

Разновидности плит для возведения домов

Плиты по праву считаются универсальным стройматериалом. На рынке они представлены решениями всевозможных размеров, поэтому и цена строительства загородного коттеджа рассчитывается в индивидуальном порядке. Общая черта для всех типов материалов – форма. Выпускаются плиты в двух видах – полнотелые и пустотелые.

Полнотелые плитные перекрытия не имеют никаких внутренних пустот. Основная область их применения – сооружение подвальных помещений, нижних этажей. Существует несколько разновидностей данного материала:

  • ребристые;
  • кессонные плиты (визуально схожи с сеткой, поделенной на ячейки);
  • монолитные изделия для сооружения потолочных конструкций (отличаются отсутствием балочных элементов).

При заказе проектного строительства загородного коттеджа, необходимо заблаговременно определиться с наиболее подходящим типом плит.

Особенности выбора

Новичку в строительном деле может показаться, что основные отличия между плитами заключаются в их размерах и толщине. При строительстве объекта из пеноблоков, в проектной документации должны указываться конкретные технические характеристики пустотелых изделий, а также ряд других данных, предусмотренных ГОСТ 9561-91.

Опорные стороны, их количество

При выборе плит специалисты учитывают наличие, а также количество опор для каждого элемента конструкции. Зачастую основная масса пустотелых решений распределяется между короткими сторонами. Речь идёт о таких плитах:

  • ПБ – изделие помещается между двумя опорными сторонами («П»);
  • 1 ПК – пустотелая плита, толщина которой не превышает 220 мм, а внутренние полости имеют диаметр до 159 мм, опирается на две стороны.

Во многих проектах жилых домов встречаются варианты с пролетами, перекрытие которых осуществляется плитами, имеющими более чем две опоры. В таких случаях целесообразно применять следующие типы изделий:

  • 1ПКТ – упор плиты распределен по всем сторонам;
  • 1ПКТ – трёхсторонняя фиксация плиты, при максимальной толщине в 220 мм.

Какие способы применяются для укрепления

Сам процесс усиления зависит от того, какая конструкция была использована при строительстве здания. Но есть несколько операций, которые присутствуют в каждой технологии. От них зависит безопасность проводимых работ:

  1. Устанавливаются распорки, поддерживающие плитную конструкцию. Здесь можно использовать трубы, бревна, брусы большого сечения.
  2. Участки, где предполагается проводить ремонтные работы, полностью очищаются от отделочных материалов.
  3. Если повреждена арматура, то ее зачищают от ржавчины и обрабатывают специальными растворами, которые предотвращают появление коррозии металла.
  4. С пола удаляется стяжка, с потолка штукатурка или подвесная конструкция.
  5. Поверхности тщательно очищаются от мусора и пыли.

Далее рассмотрим по отдельности, как правильно провести укрепление разных железобетонных перекрытий: монолитных, из пустотных, ребристых и П-образных плит.

Пустотных

Это один из самых простых способов усиления перекрытий. Все дело в конструкции, а точнее, в пустотах. Их просто надо заполнить бетоном, усилив армирующим каркасом. Поэтому делается это все так:

  1. Пустоты вскрываются.
  2. В них укладывается стальная арматура.
  3. Бетонный раствор подается под давлением, чтобы собой заполнить все пустое пространство до мелких трещин.

Монолитных

Для усиления монолитного перекрытия применяют две разные технологии. Это когда дополнительную усиленную железобетонную конструкцию заливают сверху ремонтируемой плиты или снизу. Второй вариант применяется чаще, потому что именно так можно провести укрепление в зоне изгибающих нагрузок.

Для этого также применяют две технологии, в основе которых лежит торкретирование бетонного раствора. То есть последний «набрасывается» на армированную ремонтируемую поверхность. А вот монтаж армопояса может производиться по-разному.

  1. Его крепят на крюки, которые сами прикреплены к армокаркасу ремонтируемой плиты.
  2. На стальные пластины, которые прикреплены к плите через сквозные анкера.

Первый же вариант проще. Арматура укладывается поверх плиты перекрытия и крепится к ее армокаркасу вертикальными штырями с помощью сварки. После чего по периметру устанавливают опалубку, в которую заливают бетонный раствор. За последним ухаживают, как за обычной толстой стяжкой.

Ребристых

Здесь используются те же технологии, как в случае усиления монолитной конструкции. Но есть и другой способ. Для этого используется так называемая шпренгельная арматура. Это обычные арматурные стержни, уложенные по диагонали ремонтируемой плиты. Эта конструкция образует два дополнительных ребра жесткости, которые увеличивают несущую способность перекрытия.

И третий вариант – установка поддерживающих колон. Нередко два последних метода применяют сразу одновременно. Это гарантированно увеличение жесткости и прочности.

П-образных

Перекрытия этого типа отличаются от предыдущих тем, что они установлены на стены или ригеля не своей плоскостью, а выступающими ребрами (полками). Поэтому для их усиления используются две технологии:

  1. Заливка бетонного раствора на арматурный каркас. Процесс производится снизу ремонтируемой конструкции. Для этого арматурная сетка навешивается на крюки или кольца, которые крепятся к арматуре перекрытия. Снизу подвешивается или устанавливается на подпорки сплошная опалубка. После чего сверху плиты делается отверстие, куда заливается бетонный раствор.
  2. Монтаж несущего металлопрофиля, обычно швеллера или двутавра. Этот стальной материал укладывается в виде решетки снизу, и опирается конструкция на несущие стены или ригеля.

Заделка торцов

Существует несколько способов заделать торцы у плит.

  1. Можно воспользоваться минеральной ватой и заполнить ею пустоты труб примерно на 0,2-0,3 м в глубину.
  2. Залить пустоты на 0,12-0,25 м легким бетонным раствором или же закрыть бетонными пробками.
  3. Для заполнения пустот использовать забутовочный кирпич на растворе и заделать поверхность раствором.

Иногда плита находится очень близко от лицевой кладки. Если между ними отсутствует утеплитель и не заделаны торцы, перекрытие начнет промерзать и покрываться льдом в помещении. Плита станет источником холода, и при включении отопления из-за резкого перепада температур на ее поверхности образуется «роса». Чтобы избавиться от этой проблемы в уже готовом доме, подойдет следующая схема действий.

  1. Необходимо перфоратором просверлить с нижней стороны плиты отверстие в промерзших трубах.
  2. В полученное углубление вставить трубку, имеющую наклон в сторону наружной стены и сквозь нее задуть монтажную пену.
  3. В результате должна получиться пробка из пены, заходящая на глубину 01,-0,2 м, которая и будет выполнять функцию теплоизолятора.

плиты перекрытия и покрытия – это… Что такое плиты перекрытия и покрытия?

  • плешина (дефект изделий санитарных керамических)
  • панели перекрытия и покрытия

Смотреть что такое “плиты перекрытия и покрытия” в других словарях:

  • Плиты перекрытия и покрытия — – элементы несущей системы; выполняют функцию восприятия вертикальных нагрузок, непосредственно к ним приложенных, и передачи их на ри­гели; кроме того воспринимают сжимающие и сдвигающие усилия, возникающие в диске перекрытия при его… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Плиты (панели) перекрытия и покрытия — – элементы несущей системы; выполняют функцию восприятия вертикальных нагрузок, непосредственно к ним приложенных, и передачи их на ригели; кроме того воспринимают сжимающие и сдвигающие усилия, возникающие в диске перекрытия при его работе …   Энциклопедия терминов, определений и пояснений строительных материалов

  • панели перекрытия и покрытия — плиты (панели) перекрытия и покрытия элементы несущей системы; выполняют функцию восприятия вертикальных нагрузок, непосредственно к ним приложенных, и передачи их на ригели; кроме того воспринимают сжимающие и сдвигающие усилия, возникающие в… …   Строительный словарь

  • Панели перекрытия и покрытия — – плиты (панели) перекрытия и покрытия – элементы несущей системы; выполняют функцию восприятия вертикальных нагрузок, непосредственно к ним приложенных, и передачи их на ригели; кроме того воспринимают сжимающие и сдвигающие усилия,… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Плиты — Термины рубрики: Плиты Безбалочное перекрытие Верхние слои аэродромных покрытий Многопустотная плита перекрытия Опорная плита …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Покрытия — 3.11. Покрытия совмещенные из сборных железобетонных ребристых плит по серии 1.465.1 21 или многопустотных железобетонных плит толщиной 220 мм по ГОСТ 9561 91 или монолитного железобетона и кровлей. 3.12. При реконструкции стен и покрытий толщина …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 9561-91: Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия — Терминология ГОСТ 9561 91: Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия оригинал документа: Беспустотный слоистый пол Пол, состоящий из твердого покрытия и тонкой звукоизоляционной прослойки,… …   Словарь-справочник терминов нормативно-технической документации

  • Железобетонные плиты — Арматура для железобетонных конструкций Железобетон композитный строительный материал, представляющий собой залитую бетоном стальную арматуру. Запатентован в 1867 году Жозефом Монье как материал для изготовления кадок для растений. Термин… …   Википедия

  • Многопустотная плита перекрытия — – представляет собой строительный материал из железобетона с пустотами эллиптического либо круглого сечений. Такие плиты обладают повышенной звуко – и теплоизоляцией, однако их прочность меньше, чем у обычных плит перекрытия. [ГОСТ… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Плита перекрытия каналов — – полнотелые железобетонные плиты из тяжелых бетонов, получаемые методом пропарки, предназначены для перекрытия подпольных каналов общественных и промышленных зданий, каналов коммуникаций. [Терминологический словарь по бетону и железобетону. ФГУП …   Энциклопедия терминов, определений и пояснений строительных материалов

Расчет усиления плиты методом дополнительного армирования


Рис. 1.4. К расчету усиления нормального сечения плиты способом дополнительного армирования: а – действительное нормальное сечение; б – расчетное нормальное сечение Проверяем условие:

Условие не выполняется; следовательно, нейтральная ось усиленного сечения находится в ребре.

Определяем коэффициент αm:


Принимаем значение αm = αR= 0.387 По табл. находим коэф. ξ = 0,524

Вычисляем требуемую площадь сечения суммарной арматуры:

Выделим требуемую площадь сечения дополнительной арматуры класса А400 (Rs1 = 350 МПа):

где, m = 0.95 — коэффициент условий работы арматуры усиления при полной разгрузке перекрытия.

Принимаем 2∅25 А400 (As1,f = 982 мм2)

Определяем фактическую несущую способность нормального сечения после усиления.

Проверяем условие:

где m1 = 1.0 — коэффициент (отсутствует подварка стержней усиления к существующей арматуре);

Так как условие не выполняется, нейтральная ось находится в ребре. Высота сжатой зоны:

Рабочая высота усиленного сечения:

Относительная высота сжатой зоны:

Усиленное сечение переармировано.

Фактический изгибающий момент, воспринимаемый сечением плиты после усиления, составит:

Перегрузка:

Увеличиваем количество арматуры усиления, принимая 2Ø28 А400, либо выполним усиление плиты комбинированным способом, т.е. дополнительным армированием при одновременном наращивании сечения.

Виды плит применяемых в строительстве

Плиты перекрытия из железобетона бывают, в основном, следующих видов:

  • сборные, которые используются в покрытиях и перекрытиях жилых, промышленных и общественных зданий, укладываемые на железобетонные элементы каркаса – балки, ригели, фермы, а также на кирпичные стены; их типы:
  • ребристые, длиной до 12000 мм – с массивными продольными полками трапецеидального сечения, в которых расположена основная рабочая арматура, и тонкими (толщиной до 50 мм) полками, армированными сетками, дополнительно такие плиты имеют с нижней стороны небольшие поперечные ребра жесткости, расположенные с одинаковым шагом.
  • пустотные, длиной от 3000 до 6000 мм – прямоугольного сечения протяженными продольными каналами (до 6 шт.), при этом пустоты могут быть, как идеально круглые, так и овальной формы.
  • монолитное перекрытие в большинстве случаев изготавливаемое в виде так называемой «балочной клетки», составляющее с балками, на которые оно опирается единое целое. Продольные и поперечные балки в местах перекрещивания также монолитно соединяются и связываются арматурой с предварительно изготовленными, с заданными пролетом и шагом колоннами. В некоторых случаях, для опор монолитных плит перекрытий могут использовать сборные элементы каркасов зданий.
  • в старинных зданиях конца 19 — начала 20 века обнаруживаются перекрытия с несущими двутавровыми балками (чаще — обычными рельсами), пространство между которыми заполнено бетоном на битом кирпиче. Для того чтобы при бетонировании эти балки не «разъезжались», они стягивались между собой металлическими полосами кузнечной сваркой.

Основные правила укрепления

Усиливаемая плита перекрытия – реальный источник опасности, ведь любое неправильное действие может привести к ее обрушению. Для безопасного выполнения восстановительных работ нужно сделать следующее:

  • Укрепить конструкцию распорками с целью перераспределения воздействующих на нее нагрузок – подойдут металлические трубы, швеллера, брус большого сечения. Опоры при этом распираются клиньями и деревянными подкладками.
  • Очистить участки в местах предполагаемых работ от краски и других отделочных материалов, а также от осыпающейся штукатурки. Удалить ржавчину с арматуры и бетона с помощью щетки по металлу и обработать специальным преобразователем коррозии.
  • Демонтировать с верхней части плиты пол или убрать стяжку.
  • Тщательно очистить и обеспылить места соприкосновения старого и нового бетона.

Фото 2. Вот, что может произойти при несоблюдении базовых требований безопасности при укреплении конструкций

УСТРОЙСТВО ПРОЕМОВ В ПЕРЕКРЫТИИ

Проемы в железобетонных, монолитных и сборных перекрытиях изготавливаются методом алмазной резки. Площадь будующего проема распиливается на прямоугольные бетонные фрагменты, с последующим демонтажем и складированием. Устройство проема в перекрытии содержит:

  • Разметка проема, организация сбора воды (при необходимости)
  • Пропиливание проема алмазной резкой, демонтаж фрагментов
  • Усиление проема металлом

«Алмаз Бест» является надежным партнером по резке проемов в перекрытии не только в Москве и области, но и в других регионах России. Наши методы резки и демонтажа являются быстрыми, надежными и экономически эффективными способами удаления бетона.

Способы усиления (укрепления) основных видов плит

В строительстве используются самые разные типы плит. Они могут быть монолитные, ребристые, многопустотные. В зависимости от степени и типа разрушения выбирается и способ усиления перекрытий. Перед началом работ проводят необходимые вычисления и создают технический проект.

При проведении расчетов учитывается наличие и местоположение сжатой арматуры, расположенных по ширине прутков армирования. Усиление перекрытий должны проводить опытные работники.

Многопустотных перекрытий

Такие плиты восстанавливают путем заполнения технологических пустот. Этот метод намного эффективнее, чем установка дополнительного монолита. Сначала очищают плиту от стяжки. Затем в ней делают борозду, шириной до 100 мм, вдоль плиты над пустотами. На следующем этапе продувают сжатым воздухом поверхности.

Дальше изготавливают вертикальный армирующий каркас и горизонтальную армирующую сетку. Затем выставляются специальные рейки, пустоты заливаются бетоном.

2 способа для монолитных перекрытий

Самый распространенный способ усиления — это создание еще одной монолитной плиты, которая накладывается поверх старой. Однако многие специалисты считают, что данный метод не всегда эффективен. В некоторых случаях путем расчетов удается доказать, что старое покрытие, наоборот, нагружается еще больше.

Усиление ребер надежнее проводить уголками, предварительно обработав их, удалив с поверхности жир. Размер такого уголка — 100х100 или 120х120 мм. Его заводят под ребро плиты. В опорных частях готовят зазор, глубиной до 120 мм.

Это делается для того, чтобы было куда поставить нижнюю полку уголка. Она должна направляться ко внутренней части блока. При втором способе укрепления монолитных блоков заменяют фрагменты перекрытия.

П образных плит

Такой тип можно усилить двумя способами. Первый способ уже описан — с созданием нового массива из бетона. Второй способ заключается в применении швеллера. Он помогает перераспределить нагрузки, большая часть которых будет приходиться на балки перекрытия и несущие стены. Тот же эффект дает «корсет» из сварных балок.

Ребристых перекрытий

Для ремонта таких перекрытий разработали три методики:

  1. Используют ту же технологию, что и при ремонте монолитных плит.
  2. Устанавливают поддерживающие колонны.
  3. Применяется шпренгельная арматура. Она укладывается по диагонали плиты, тем самым образуя 2 ребра жесткости, усиливая таким образом плиту.

Железобетонных плит углеволокном

Такой тип усиления считается самым прогрессивным. В этом случае углеродная лента приклеивается прямо на саму ЖБ-плиту.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
