В чем отличие плиты пб от пк?

Маркировка и типы плит перекрытий

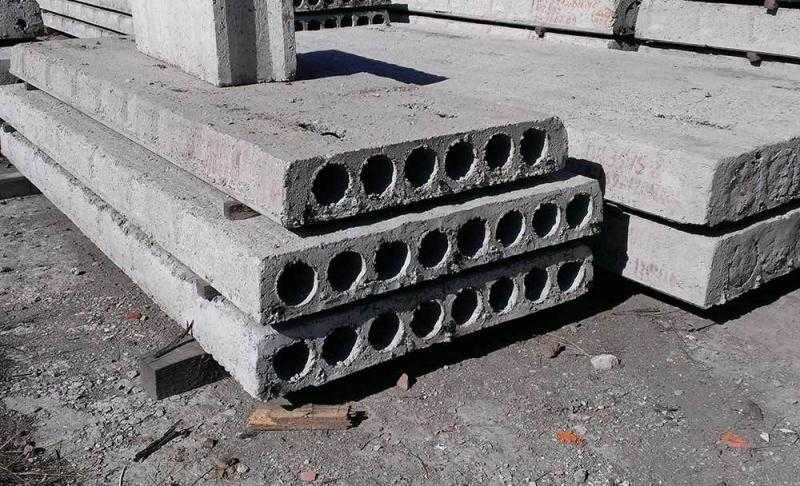

На сегодня распространение получили многопустотные плиты перекрытий 4 типов:

ПК – плита круглопустотная с пустотами диаметром, как правило 159 мм, выпускаемая в индивидуальной металлической опалубке по агрегатно поточной или конвейерной схеме.

НВ – настил внутренний, по сути это плиты, изготавливаемые по техпроцессу аналогичному с плитам ПК, с использованием бетона более высоких марок.

ПНО – плита напряженная облегчённая, плиты перекрытий, выпускаемые путем безоплалобучного формования, но имеющие меньшую высоту, на данный момент большого распространения не получили.

ППС – плита перекрытия стендовая, полный аналог плит ПБ, получили данную маркировку в соответствии требований разработчика комплекта рабочей документации.

ПБ – плита безоплалобучного формования, наиболее распространенный на сегодня тип плит перекрытий, выпускаемых безоплалобучного формования, методом экструзии, как правило имеют пустоты арковидной, грушевидной либо круглой формы.

Все плиты маркируются в соответствии с ГОСТ 13015-2012 маркировка плит состоит из нескольких групп в первой части маркировки содержится информация о марке и типе исполнения плиты, а в последующих группах указана информация о габаритах в дециметрах (дм) и несущей способности плиты в килопаскалях (кПа), в последней части маркировки указывается служебная информация о типе армирующей стали, наличии выборки бетона по торцам.

Все плиты перекрытий по своим характеристикам должны удовлетворять требованиям ГОСТ 9561-91, и в момент отгрузки плиты перекрытий должны быть снабжены паспортом качества, установленного образца, выданного лабораторией завода, по результатам заводских приёмочных испытаний. Обратите своё, что наличие паспорта качества, это не гарантия безопасности вас и ваших близких, всегда перед размещением заказа требуйте копию аттестата заводской лаборатории, так вы легко сможете отличить добросовестного производителя от неблагонадёжных производителей и сберечь свои нервы и средства.

Какие преимущества имеют безопалубочные плиты перекрытия ПБ

Главные преимущества изделий, изготовленных на конвейере:

высокое качество рабочей поверхности изделий. Оно обусловлено применением профессионального оборудования, обеспечивающего формовку изделий при непрерывном перемещении. Благодаря гладкой поверхности, продукция визуально отличается от ПК панелей, имеющих существенные отклонения плоскостности;
минимальные допуска, обеспечивающие точные геометрические параметры и идеальную конфигурацию продукции. Изделия с точными размерами и правильной геометрией легче устанавливать, что существенно облегчает выполнение монтажных работ;
использование современного метода производства, предусматривающего усиление бетонного массива натянутыми тросами. Они обеспечивают повышенную прочность бетона, а также снижают вероятность образования трещин из-за механического воздействия;
технологическая возможность производства панелей с различными геометрическими размерами. Габариты могут изменяться с шагом 10 см. При этом длина продукции в зависимости от требований заказчика может варьироваться в диапазоне 2–12 метров;
наличие предварительно напряженных тросов, независимо от габаритов изделий. Это повышает прочностные характеристики бетонного массива, который способен воспринимать усилия на один квадратный метр площади в интервале от 600 до 1450 кг;

возможность по индивидуальному требованию клиента выполнить торцевую плоскость под уклоном. Это расширяет диапазон использования панелей, предназначенных для выполнения перекрытий в зданиях нестандартной конфигурации;
возможность легкого выполнение отверстий в бетоне для подключения коммуникаций. Отсутствие каркаса из стальных прутков облегчает формирование коммуникационных каналов.

Для транспортировки плита ПБ крепится такелажными приспособлениями и затем перемещается. Это вызывает ряд неудобств, так как невозможно произвести строповку без специальной такелажной оснастки. Панели ПБ внешне легко отличить от ПК, на которых присутствуют монтажные проушины. Зная это отличие, легко определить марку продукции.

Укладка плит перекрытия: важные моменты

Для точности конструкции нужно начертить схему со всеми размерами, так удастся избежать зазоров и нехватки плит. Если все-таки присутствуют большие зазоры, их можно заполнить шлакоблоком, а мелкие зазоры и трещины залить бетонным раствором.

При монтаже пустотных плит перекрытия, нужно следить за тем, чтобы они укладывались гладкой стороной вниз. Они должны располагаться максимально близко друг к другу — нужно избегать даже мельчайших зазоров. Укладывать их нужно, подгоняя друг к другу по нижнему краю.

При монтаже плит перекрытия на фундаментную основу очень важно знать, что они должны быть установлены только на 2 стенах, причем короткими, а не длинными сторонами. Такой способ монтажа нужен для того, чтобы предупредить возможную деформацию и смещение в случае, если фундаментная основа «просядет»

Схема шагов армирования плиты перекрытия.

Дело все в том, что в таких случаях на третью, длинную сторону перемещается весь вес конструкции, а на коротких сторонах могут возникнуть трещины или зазоры, а этого никак допустить нельзя. Также не следует забывать о том, что короткие стороны железобетонных заготовок должны устанавливаться на стены не полностью — на 11-15 см. Это поможет снизить теплопотери в дальнейшей эксплуатации любого помещения.

Сразу следует подумать о том, где будут проходить коммуникации, чтобы оставить для них зазоры между плитами перекрытия.

После установки железобетонных конструкций, обязательно нужно связать их арматурными прутьями для прочности и крепости будущего помещения. Для этого подойдут прутья диаметром 9-12 мм, можно использовать катанку класса А1 (когда возникают нагрузки, она будет растягиваться, а не ломаться). Прутья привариваются одним концом к петле, а вторым — к петле соседней заготовки перекрытия. Нельзя проводить соединение сразу нескольких железобетонных плит — соединяются между собой только две плиты. С внешней стороны плиты закрепляются анкерами.

Обязательно нужно обратить внимание на правила транспортировки, выгрузки и хранения железобетонных конструкций и материалов, чтобы они не подверглись деформации. Между железобетонными плитами обязательно на одном расстоянии и в одинаковых местах нужно подкладывать деревянные брусья, в противном случае под нагрузкой они могут лопнуть

Стандарты качества и нормативы производства

ЖБ изделия, выпускаемые нашим предприятием соответствуют требованиям ГОСТ 12767-94. Обладают достаточно высокими показателями прочности, морозостойкости и трещиностойкости, что обеспечивает безопасность эксплуатации различных сооружений. Стоит отметить, что к показателю морозостойкости не предъявляется особо высоких требований, так как изделие не подвергается сильным перепадам температур.

Плита перекрытия ПТ способна выдержать значительные нагрузки. Так, при толщине панели всего 80 мм показатель несущей нагрузки составляет 800 кг на один квадратный метр. Это обеспечивает надёжную защиту инженерных коммуникаций от воздействия внешних факторов.

Плиты ПТ маркируются буквенным и цифровым обозначением. Буквы означают тип изделия, цифры – расчётную нагрузку и габариты панели в дециметрах.

Транспортировка и хранение ЖБИ должны осуществляться в горизонтальном положении. Штабель не должен иметь высоту более 2,5 метра. Между железобетонными панелями необходимо укладывать прокладки, обеспечивающими необходимый воздушный зазор.

При транспортировке также необходимы прокладки, а также следует предусмотреть устройство подкладок в местах установки подъёмных петель и закладных деталей. Для обеспечения целостности и сохранности изделий во время доставки лучшим вариантом будет заказать доставку ЖБИ собственным транспортом завода. Мы соблюдаем все допуски и нормы так как у нас есть весь необходимый транспорт, включая длинномеры и транспорт для перевозки негабаритных грузов.

Монтаж плит перекрытии и покрытий

Состав операций и средства контроля

Этапы работ

Контролируемые операции

Контроль (метод, объем)

Документация

Подготовительные работы

Проверить:

— наличие документа о качестве;

— качество поверхности, точность геометрических параметров, внешний вил плит;

— очистку опорных поверхностей ранее смонтированных конструкций (ригелей, диафрагм жесткости, опорных столиков колонн) и монтируемых плит от мусора, грязи, снега и наледи;

— наличие акта освидетельствования (приемки) ранее выполненных работ;

— наличие разметки, определяющей проектное положение плит на опорах.

Визуальный, измерительный, каждый элемент

Измерительный

Паспорта (сертификаты), общий журнал работ, акт освидетельствования (приемки) ранее выполненных работ
Монтаж плит перекрытий
Контролировать:

— установку плит в проектное положение (отклонение от симметричности глубины опирания плит в направлении перекрываемого пролета, разность отметок лицевых поверхностей двух смежных плит);

— глубину опирания плит;

— толщину слоя раствора под плитами.

Измерительный, каждый элемент

Общий журнал работ
Приемка

выполненных работ

Проверить:

— фактическое положение смонтированных плит (отклонение от разметки, определяющей проектное положение плит на опорах, разность отметок лицевых поверхностей смежных плит, глубину опирапия плит);

— внешний вид лицевых поверхностей.

Измерительный каждый элемент

Визуальный

Акт освидетельствования (приемки) выполненных работ, исполнительная геодезическая схема
Контрольно-измерительный инструмент: рулетка, линейка металлическая, нивелир.

Операционный контроль осуществляют: мастер (прораб), геодезист — в процессе работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.

Технические требования

СНиП пп. , табл. 12

Предельные отклонения:

— разности отметок лицевых поверхностей двух смежных непреднапряженных панелей (плит) перекрытий в шве при длине плит, м:

— св. 4 до 8 — 10 мм;

— св. 8 до 16— 12 мм.

— от симметричности (половина разности глубины опирания концов элемента) при установке плит в направлении

— перекрываемого пролета при длине элемента, м:

— св. 4 до 8 — 6 мм;

— св. 8 до 16 — 8 мм;

—св. 16 до 25 — 10 мм.

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.

Марка раствора — по проекту, подвижность — 5—7 см.

Поверхности смежных плит перекрытий вдоль шва со стороны потолка должны быть совмещены.

Глубина опирания плит — по проекту.

Не допускается:

— применение не предусмотренных проектом подкладок для выравнивания укладываемых элементов по отметкам без согласования с проектной организацией;

— применение раствора, процесс схватывания которого уже начался, а также восстановление его пластичности путем добавления воды.

ГОСТ 9561—91. Плиты перекрытий железобетонные многопустотные для перекрытий зданий и сооружений. Технические условия. ГОСТ 12767—94. Плиты перекрытий железобетонные сплошные для крупнопанельных зданий. Общие технические условия.

Отклонения от номинальных размеров плит, указанных в рабочих чертежах, не должны превышать следующих значений:

— св. 4 до 8 м — ±10 мм;

— по толщине плит— ±5 мм;

Неплоскостность нижней поверхности плиты не должна превышать для плит длиной:

Отклонения от номинального положения стальных закладных изделий не должны превышать:

— в плоскости плиты — 10 мм;

— из плоскости плиты — 5 мм.

Нагрузка на пустотные плиты перекрытия

На практике часто встает вопрос, какую нагрузку способна нести железобетонная пустотная плита перекрытия, не сломается ли она от того или иного напряжения.

В любом случае на нее не должна опираться несущая стена. Капитальные (несущие) стены могут опираться строго либо на фундаментные блоки, либо на такие же стены нижних этажей.

Там где панель нахлестывается на несущую стену, она дополнительно укрепляется – с торцов отверстия пустот заливаются бетоном, а по бокам не рекомендуется делать нахлест более чем на 100 мм, т.е. до 1-ой пустоты.

Нагрузка может быть распределенная или точечная. Для распределенной нагрузки все просто – высчитать площадь плиты в м2, умножить на нагрузку согласно маркировки (как правило это 800 кг/м2) и вычесть собственный вес плиты. Так для ПК 42-12-8 имеем площадь = 5м2. Умножаем на 800 = 4 тн. И вычитаем собственный вес = 1,53 тн. Оставшиеся 2,5 тонны и будут допустимой распределенной нагрузкой. Можно, для примера, залить ее бетонной стяжкой в 20 см.

Для точечных нагрузок привести аналогичный расчет затруднительно, так как несущая способность плиты в случае точечного давления зависит не только от веса тела, но и от точки приложения. Так по краям панели значительно крепче, чем по центру. Обычно рекомендуют не превышать номинальную нагрузку более чем в 2 раза, т.е. до 1,6 тн при отсутствии других воздействий.

На практике чаще приходится рассчитывать комбинированную нагрузку от разных источников, таких как стяжка, мебель, люди, ненесущие перегородки. Тут следует довериться опыту советских НИИ, которые приняли нагрузку «8» типовой, т.е. достаточной для всех «стандартных» случаев использования.

Их расчеты основаны на следующих соображениях:

собственный вес = 300 кг/м2
стяжка + заливные полы = 150 кг/м2 (примерно 6-7 см.
мебель + люди = 200 кг/м2
стены/перегородки = 150 кг/м2

Если в вашем случае эти показатели существенно превышаются, возможно, стоит задуматься о приобретении панелей с более высокими показателями несущей способности.

Пустотные плиты перекрытия, благодаря армированию и свойствам бетона, распределяют вес давящего на них предмета на большую поверхность, чем фактическая площадь контакта. Так, например, если у Вас перегородка имеет ширину 100 мм., а вблизи нее других нагрузок нет, то давление это распределится по большей поверхности и не выйдет за пределы, заложенные в расчетах предельных норм.

Так же следует не забывать, что помимо постоянных (статических) нагрузок бывают и переменные (динамические). Например, стоящая на полу гиря будет оказывать значительно меньшее разрушительное воздействие, чем упавшая со шкафа. Поэтому динамических нагрузок на панели следует по возможности избегать.

Различия между ПК и ПБ

Оба вида плит перекрытия сегодня пользуются большим спросом. Связано это с их высокой прочностью и надежностью. Если говорить про отличия между плитами ПК и ПБ, то явных различий здесь не наблюдается. Главной особенностью остается метод изготовления. Для плит ПБ характерен большой вес и высокая стоимость. По этим причина подобные изделия чаще всего задействуют при строительстве важных объектов. Для их изготовления применяется бетона классов В15 и стальная арматура.

Перекрытие так же можно организовать и из подручных средств, например из досок. А вот из каких можно узнать прочитав статью о том, что из себя представляет , а так же иные технические данные строительного материала.

На видео рассказывается, чем отличаются плиты перекрытия пб от пк:

Какова указано здесь.

Для плит ПК характерно наличие пустот, благодаря чему они активно задействуются при возведении жилых домов. По сравнению с предыдущими изделиями, такие плиты обладают малым весом, но по показателям прочности и надежности они не уступают. Ни пустоты, ни их расположение не снижают несущие свойства плиты. Кроме этого, наличие пустот позволяет повысить показатели звуко-и теплоизоляции.

О том какой , можно узнать прочитав данную статью.

Плиты перекрытия – это очень необходимый в области строительства материал. Благодаря ему стало возможным возводить серьезные объекты, на которых будет оказываться свое влияние серьезная нагрузка. По этой причине во время их изготовления плиты подвергаются тщательной проверке, чтобы показатели надежности и прочности соответствовали заявленным. Также изделия должны обладать необходимой жесткостью и не прогибаться. Иначе это приведет к деформации и последующему разлому.

Плиты перекрытия ПК и ПБ – железобетонные изделия, используемые в современном гражданском и промышленном строительстве в качестве несущих перекрытий при возведении межэтажных секций, а также иных связующий конструкций. Оба эти вида ЖБИ довольно схожи по своему предназначению, однако имеются у них и существенные различия.

Основная разница между этими видами железобетонных изделий отражена в их маркировке и заключается в технологии изготовления. Таким образом, ПК – это плита круглопустотная, а ПБ – плита безопалубочная. Рассмотрим оба способа подробнее:

Плиты ПК изготавливаются следующим образом: арматура помещается в металлоформу, осуществляется заливка бетоном. Затем металлоформа проходит процедуру непродолжительной вибрации на специальном оборудовании (вибростол) для равномерного заполнения металлоформы бетоном. Далее металлоформа с бетоном помещается в пропарочную камеру, где подвергается обработки паром при соблюдении температурного режима в течение 6-8 часов. После этого, готовое изделие извлекается из металлоформы.

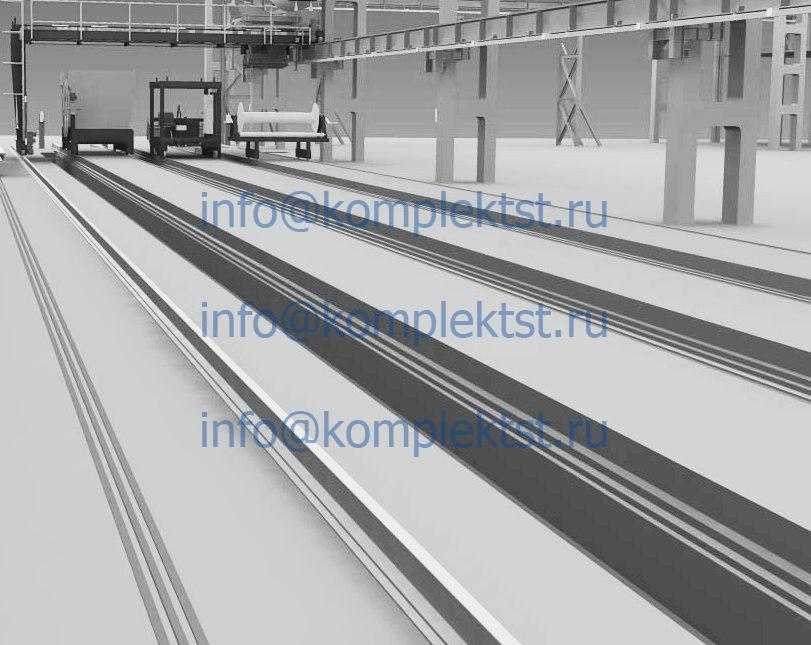

Формовка Плит ПБ изделий происходит на подогреваемом металлическом полу. Изделия армируются предварительно напряженными тонкими тросами (реже проволокой), то есть натянутыми по всей длине места изготовления. Специальная формующая машина проходит над местом формовки по рельсам, оставляя за собой непрерывную ленту бетона. Затем образовавшуюся линию железобетона закрывают пленкой (теплоизоляционным материалом), прогревают и режут на изделия нужной длины.

Отличие плиты ПБ от ПК заключается также в возможности распила плиты ПБ при необходимости под углом 450 , что делает эти железобетонные плиты более удобными для возведения сооружений. Такие плиты обладают широким спектром нагрузок от 400 до 1250 кгс/м2. Преимуществом же плит ПК (оснащённых круглыми пустотами) перед ПБ считается возможность организации в них отверстий для проведения внутридомовых коммуникаций. Пустоты же плит перекрытия ПБ (овальные) для проделывания в них не предусмотренных изначально отверстий не приспособлены.

Размеры плит перекрытия ПК варьируются от 2,0 местра до 9 метров по длине, а по ширине плиты перекрытия пустотные от 1,0м. до 1,5м. В случае с плитами ПБ, технологией предусмотрена поперечная резка плиты алмазной пилой под любым углов, любой длины и ширины.

Для строительства своего дома я использовал плиты для перекрытий ПК и ПНО, присматривался и даже ездил на завод смотреть плиты изготовленные по безопалубочной технологии сокращенно ПБ. Решить из чего или из каких плит будут ваши перекрытия вы должны еще на стадии проектирования потому что плиты имеют стандартные размеры. Если у вас уже есть проект и вы строите не внося в проект изменений то в нормальной проектной документации учтены размеры плит и их количество.

Плиты перекрытия ПБ и ПК — в чем разница?

› Малоэтажное строительство › Перекрытие

23.05.2019

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

используются для возведения любых типов строительных конструкций;
срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
ПК дополнительно усилены металлической или специальной напряженной арматурой;
обладают 3 группой устойчивости к образованию трещин;
виброустойчивый строительный материал;
повышенная звуконепроницаемость;
не боится воздействия влаги;
повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Плита ПК имеет стальные проушины для транспортировки и монтажа.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Плиты перекрытия ПБ и ПК — в чем разница? Ссылка на основную публикацию

Какие преимущества имеют безопалубочные плиты перекрытия ПБ

Главные преимущества изделий, изготовленных на конвейере:

высокое качество рабочей поверхности изделий. Оно обусловлено применением профессионального оборудования, обеспечивающего формовку изделий при непрерывном перемещении. Благодаря гладкой поверхности, продукция визуально отличается от ПК панелей, имеющих существенные отклонения плоскостности;
минимальные допуска, обеспечивающие точные геометрические параметры и идеальную конфигурацию продукции. Изделия с точными размерами и правильной геометрией легче устанавливать, что существенно облегчает выполнение монтажных работ;
использование современного метода производства, предусматривающего усиление бетонного массива натянутыми тросами. Они обеспечивают повышенную прочность бетона, а также снижают вероятность образования трещин из-за механического воздействия;
технологическая возможность производства панелей с различными геометрическими размерами. Габариты могут изменяться с шагом 10 см. При этом длина продукции в зависимости от требований заказчика может варьироваться в диапазоне 2–12 метров;
наличие предварительно напряженных тросов, независимо от габаритов изделий. Это повышает прочностные характеристики бетонного массива, который способен воспринимать усилия на один квадратный метр площади в интервале от 600 до 1450 кг;

возможность по индивидуальному требованию клиента выполнить торцевую плоскость под уклоном. Это расширяет диапазон использования панелей, предназначенных для выполнения перекрытий в зданиях нестандартной конфигурации;
возможность легкого выполнение отверстий в бетоне для подключения коммуникаций. Отсутствие каркаса из стальных прутков облегчает формирование коммуникационных каналов.

Какую плиту лучше выбрать

Анализируя всю информацию выше, можно сделать вывод, что плиты ПК больше всего подходят для жилых строений. Прокладывать трубы и различные коммуникации в них легче

Помимо этого, в жилом доме важно сокращение расходов на отопление, чем может похвастаться эта марка перекрытия

А вот конструкции ПБ будут отличным выбором при нестандартных решениях. Как правило, это общественные места, но они могут быть использованы и в жилых помещениях — всё зависит от проекта. Сказать, какая из них лучше, однозначно нельзя.

Именно особенности будущей постройки будут влиять на конечный выбор.

О том, как выполняется монтаж плит перекрытия, вы можете узнать из следующего видео.

Придерживаемся плану

Правила, которых следует придерживаться:

Анкерование обязательно проводится между панелями с использованием несущих конструкций. Их планировка будет зависеть от выбранного проекта.
В зависимости от расположения элементов и наличия доступам к торцам конструкций, бетонные заглушки для пустот устанавливаются после либо перед плитами. Более детальную информацию можно получить, ознакомившись с ГЭСН.
Необходимые корректировки производятся при помощи лома в первые минуты и с использованием натянутых строп.
Пастель раствора должна иметь толщину в 1,5 – 2 см. При этом продольное армирование является обязательным. Для этого используются стержни с круглым сечением 1-1,2 см модели А240.
Технологическая карта свидетельствует о том, что опирание на железобетонную конструкцию должно составить 60 мм, а для кирпича 125 мм.
Если первоначальный расчет был произведен правильно, то перепадов высоты получиться не должно. Если это произошло, то показатель меньший или равный 50 мм может быть выровнен при помощи обычной бетонной стяжки. Если показатель больше, то дополнительно необходимо использовать армированный пояс, который заливается непосредственно в опалубку.
Панели укладываются исключительно на подготовленное и выровненное основание фундамента.
