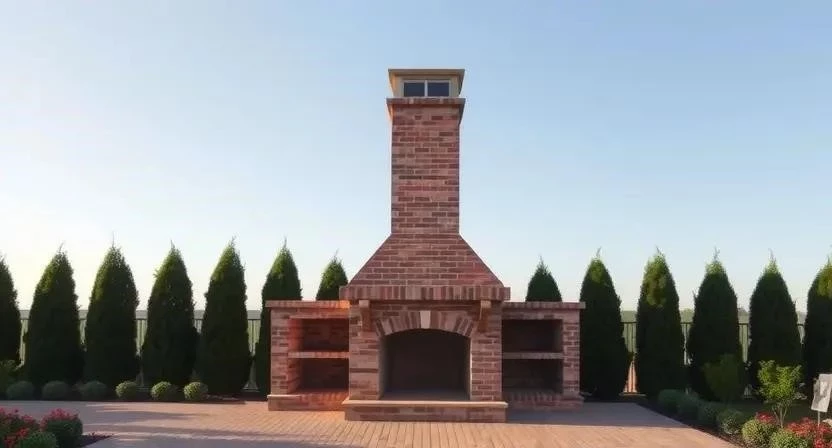

Строительство уличного камина начинается с точного расчета вытяжной системы. Ошибка в сечении или высоте конструкции неизбежно приведет к задымлению зоны отдыха. Средняя стоимость материалов для базового проекта составляет от 15 до 30 тысяч рублей, а время монтажа занимает около 5–7 дней. Как спроектировать дымоход для уличного камина: правила, схемы и расчеты станут основой для создания безопасного и эффективного очага. Грамотный подход исключает риск пожара и обеспечивает комфортный отдых.
Подготовка к работе и оценка сложности
Для реализации проекта потребуются базовые навыки каменной кладки или опыт монтажа стальных систем. Я оцениваю сложность этих работ как среднюю. Основной временной затратой станет период высыхания раствора, если вы выбрали кирпич. Строить лучше всего с мая по сентябрь. В холодный период раствор может промерзнуть, что приведет к трещинам в кладке уже в первый сезон эксплуатации. Я однажды пытался возвести дымоход в конце октября, и раствор застыл неравномерно из-за ночных заморозков — пришлось все переделывать.
Выбор и расчет материалов

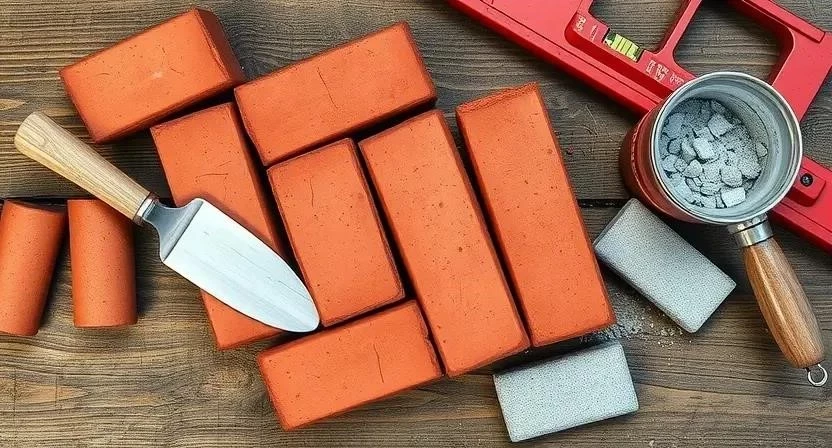

Основа долговечности дымохода — правильный подбор материалов. Для внутренней части канала обязательно используйте огнеупорный кирпич, иначе он начнет крошиться от высоких температур. Для внешней облицовки подойдет стандартный красный кирпич марки М150 и выше.
- Шамотный кирпич (огнеупорный) — для футеровки канала.
- Красный полнотелый кирпич М150 — для внешней части.
- Жаростойкий глиняно-песчаный раствор — для кладки.
- Базальтовая вата (термоизоляция) — для сэндвич-панелей.
- Стальные модули из нержавеющей стали — для легких дымоходов.
- Металлические хомуты и крепежи — для фиксации труб.
- Термостойкий герметик — для обработки стыков.
- Оцинкованный лист — для устройства отливов и оголовка.
| Материал | Расход на м2/пог.м | Средняя цена за ед. | |
|---|---|---|---|
| Шамотный кирпич | 50 шт/м3 | 120 руб/шт | 6 000 руб |
| Кирпич М150 | 100 шт/м2 | 25 руб/шт | 2 500 руб |
| Раствор жаростойкий | 20 кг/м2 | 40 руб/кг | 800 руб |
| Сэндвич-труба (сталь) | 1 пог.м | 3 500 руб/м | 10 500 руб |
| Базальтовый утеплитель | 1 м2 | 450 руб/м2 | 450 руб |
Инструментарий для монтажа
Качественный инструмент сокращает время работы в два раза. Я всегда использую лазерный уровень, так как даже отклонение в 1 см на высоте трех метров может создать визуальный перекос и ухудшить тягу. Дорогое оборудование, например, профессиональный миксер для раствора, проще взять в аренду на несколько дней.
- Строительный уровень — проверка вертикальности.
- Мастерок — нанесение и разравнивание раствора.
- Болгарка (УШМ) — резка кирпича и металла.
- Рулетка — точные замеры сечения.
- Миксер для раствора — получение однородной смеси.
- Кисть — грунтование поверхностей.
- Резиновый молоток — подгонка кирпичей без сколов.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Уровень (2м) | Контроль вертикали | Обязательно | 1 500 руб |
| Мастерок | Кладка | Обязательно | 400 руб |
| Болгарка | Резка материалов | Обязательно | 4 000 руб |
| Миксер | Замес раствора | Желательно | 2 000 руб (аренда) |
| Рулетка | Разметка | Обязательно | 300 руб |
Подготовка площадки и поверхности
Прежде чем приступить к кладке, очистите площадку под камином от мусора, травы и органики. Органические остатки в почве могут вызвать неравномерную усадку основания. Организуйте зону хранения материалов так, чтобы кирпич не намокал от дождя, а раствор находился в сухом месте. Весь строительный мусор выносите сразу, чтобы не загромождать рабочую зону.
Проверка фундамента — критический этап. Основание должно быть бетонным и выдержать вес всей конструкции. Я всегда проверяю горизонталь основания уровнем по четырем точкам. После этого поверхность грунтуется для лучшей адгезии раствора. Разметьте вертикальные оси дымохода с помощью отвеса. Если основание имеет перепад более 2 см, его необходимо выровнять цементной стяжкой, иначе дымоход «поплывет» в сторону.
Пошаговое устройство дымохода
Монтаж требует строгого соблюдения последовательности. Помните о безопасности: используйте перчатки и защитные очки при резке кирпича. При работе с химическими смесями обеспечьте проветривание.
- Расчет сечения (2 часа). Определяю площадь сечения дымового канала исходя из мощности камина. Слишком узкий канал создаст задымление, слишком широкий — ослабит тягу.
- Выбор типа конструкции (1 час). Решаю, будет ли это кирпичный массив или стальная труба в обсадке.
- Возведение основания (4 часа). Укладываю первый слой кирпича на подготовленный фундамент, выверяя каждый миллиметр.
- Монтаж первого колена (3 часа). Формирую нижнюю часть дымохода. Я заметил, что на этом этапе многие забывают проверить вертикальность, что приводит к перекосу всей трубы.

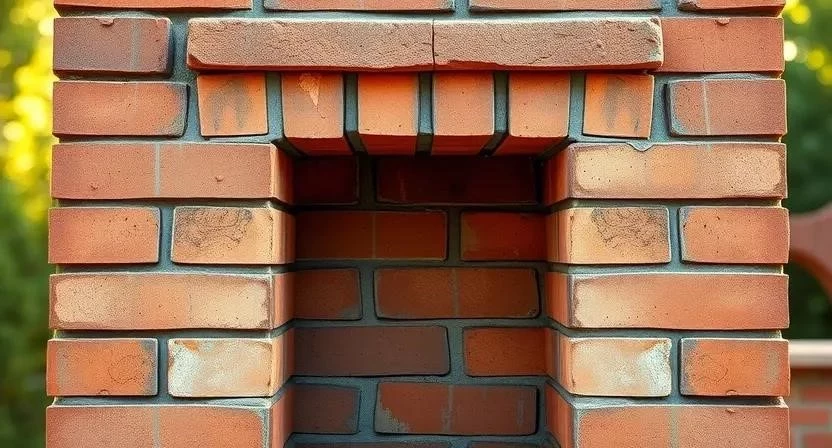

- Организация дымового канала (6 часов). Выкладываю внутренний контур из шамотного кирпича. Швы должны быть минимальными (до 3 мм), чтобы избежать утечек тепла.
- Изоляция стыков (3 часа). Прокладываю базальтовый утеплитель между внутренним каналом и внешней обкладкой.
- Установка оголовка (4 часа). Формирую верхнюю часть дымохода, которая защищает канал от осадков.

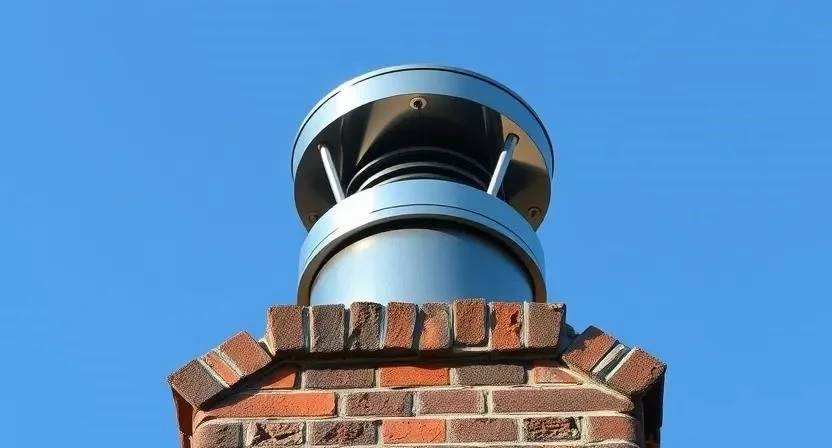

- Монтаж дефлектора (2 часа). Устанавливаю специальную «шапку», которая предотвращает задувание дыма обратно в камин.
- Герметизация швов (3 часа). Обрабатываю все стыки термостойким герметиком.
- Проверка тяги (1 час). Зажигаю небольшую лучину у входа в канал, чтобы убедиться в правильном направлении потока воздуха.
- Финишная отделка (5 часов). Затирка швов или облицовка декоративным кирпичом.
- Первая растопка (1 час). Прогреваю камин очень медленно, используя мало дров, чтобы влага из раствора выходила постепенно.
Технологические нюансы и требования
Температура и влажность воздуха напрямую влияют на скорость застывания раствора. В очень жаркую погоду я рекомендую увлажнять кирпич перед кладкой, чтобы он не вытягивал воду из раствора слишком быстро. Время полной высыхания массивного кирпичного дымохода составляет от 14 до 21 дня. Нельзя топить камин на полную мощность в первую неделю.
При совмещении стали и кирпича учитывайте разное тепловое расширение. Сталь расширяется сильнее, поэтому между трубой и кирпичной обсадкой должен быть зазор, заполненный базальтовой ватой. Высота дымохода должна быть минимум на 50 см выше конька ближайшей крыши или соседних высоких деревьев для обеспечения стабильной тяги.
Типичные ошибки новичков
Многие пытаются сэкономить и используют обычный красный кирпич внутри канала. В итоге через год он начинает трескаться от перепада температур. Еще одна ошибка — отсутствие дефлектора. Без него любой порыв ветра может загнать весь дым прямо в лицо отдыхающим.
- Неправильный расчет диаметра (слишком узкий канал).
- Игнорирование проверки вертикальности на каждом ряду.
- Экономия на огнеупорном кирпиче в зоне топки.
- Отсутствие гидроизоляции между фундаментом и кладкой.
- Слишком толстые швы раствора (более 5 мм).
Расчет стоимости строительства
Цена реализации зависит от выбранного материала. Кирпичный вариант дороже в работе и дольше в исполнении, но служит десятилетиями. Сэндвич-дымоход монтируется за один день, но требует замены через 5–10 лет.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (средний сегмент) | 18 000 | 18 000 | 0 |
| Работа по кладке/монтажу | 0 | 12 000 | 12 000 |
| Аренда инструмента | 1 500 | 0 (у мастера свое) | -1 500 |
| Расходники (диски, кисти) | 1 000 | 0 | 1 000 |
| 20 500 | 30 000 | 9 500 |
| Тип дымохода | Срок службы | Сложность монтажа | Стоимость (материалы) | |
|---|---|---|---|---|
| Кирпичный | 30+ лет | Высокая | Средняя | Надежно, но долго |
| Сэндвич-сталь | 7–12 лет | Низкая | Выше средней | Быстро, но менее долговечно |
| Комбинированный | 15–20 лет | Средняя | Средняя | Оптимальный баланс |
Эксплуатация и уход
После завершения работ дымоход требует регулярного обслуживания. Раз в год, перед началом сезона, необходимо проводить чистку от сажи. Сажа сужает сечение канала и может стать причиной пожара внутри трубы. Я заметил, что регулярная чистка оголовка от птичьих гнезд и листьев продлевает срок службы конструкции на несколько сезонов.
Раз в два года проверяйте целостность внешних швов. Если появились трещины, их нужно заделать термостойким раствором, чтобы влага не попадала внутрь кладки и не разрушала ее при замерзании зимой.
Сравнение альтернативных вариантов
Кирпичный дымоход — это классика. Он обладает огромной теплоемкостью, долго отдает тепло, но требует мощного фундамента. Металлический сэндвич-дымоход намного легче, не требует фундамента и монтируется за несколько часов. Однако он сильнее подвержен коррозии и шумит во время сильного дождя.
Готовые модульные системы из керамики или нержавеющей стали объединяют плюсы обоих методов: они долговечны, как кирпич, и просты в сборке, как сталь. Но их цена обычно в 1.5–2 раза выше стандартных вариантов.
FAQ: Ответы на частые вопросы
Какой высоты должен быть дымоход?
Минимальная высота — 5 метров от уровня топки, но главным ориентиром должен быть конек крыши ближайшего строения (минимум +50 см).
Можно ли использовать обычный красный кирпич внутри?
Категорически нет. Обычный кирпич треснет от температуры, что приведет к потере тяги и риску возгорания.
Как бороться с обратной тягой?
Установите дефлектор на оголовок и убедитесь, что в зоне камина есть приточная вентиляция (свежий воздух для горения).
Нужно ли армировать кладку дымохода?
Да, каждые 4–5 рядов рекомендуется прокладывать стальную сетку для предотвращения усадочных трещин.
Какой раствор лучше выбрать?
Для внутренних частей — специальный жаростойкий на основе шамотной глины, для внешних — цементно-песчаный М150.
Как рассчитать диаметр трубы?
Для небольшого уличного камина обычно достаточно диаметра 150–200 мм. Точный расчет делается по формуле объема газов.
Что делать, если дымоход завалился при кладке?
Если отклонение более 2 см, конструкцию придется разобрать и переложить. Исправить крен на высоте невозможно.
