Как своими собственными руками сделать складной мангал

Размеры и типовые схемы

При самостоятельном изготовлении мангала можно ориентироваться на следующие параметры и особенности их расчета.

Ширина. Определяется величиной шампуров. Длина типовых изделий составляет 45-50 см, из которых полезная или рабочая длина всего 30-35 см.

Следовательно, наибольшая допустимая ширина типового мангала — 40 см. Тогда мясо будет занимать максимум пространства над углями, и жар не будет рассеиваться впустую.

Длина. Ее нужно рассчитывать исходя из среднего количества шашлыков. Рекомендуемое расстояние между двумя шампурами — 5-10 см. Для 6 шампуров лучше сделать мангал 60 см длиной.

На большую компанию, когда мясо жарится на 10 шампурах одновременно, подойдет метровый мангал. А для барбекю-решеток оптимальна жаровня длиной 40 см.

Глубина жаровни. Идеальное значение — от 15 до 20 см. Для жарки мяса достаточно слоя углей 5-10 см высотой, а рекомендуемое расстояние между шампурами и топливом составляет 8 см.

Для мангалов на дровяном топливе глубину увеличивают, но тогда для хорошей прожарки потребуется больше углей.

Высота мангала. Этот параметр подбирается индивидуально под повара. Считается, что жаровня должна находиться на уровне пояса человека, тогда работать с мангалом будет удобно.

В зависимости от роста повара высота мангала может колебаться от 80 до 120 см.

Толщина стенок топки. Для стационарных мангалов работает правило: чем толще стенки топки мангала, тем лучше. Желательно использовать листы металла толщиной 8-10 мм. Такой мангал будет лучше сохранять тепло и дольше прослужит.

Если вы хотите сварить переносную конструкцию, подойдут листы толщиной 3-4 мм. Тогда конструкция будет меньше весить.

Технология изготовления

У каждого мастера по художественной ковке существуют определенные секреты при изготовлении кованых изделий, хотя основа работа практически не отличается. Мангал представляет собой прямоугольную коробку, внутрь которой укладывают угли или дрова. Ее изготавливают чаще всего из металла или стали. Боковые стороны с дном скрепляют сваркой. В конструкции не должно оставаться щелей.

Для внешней части мангала часто применяют и иные материалы, например, древесину, поэтому конструкция обрабатывается противопожарной пропиткой, а монтаж ведут, учитывая правила безопасности.

Подставкой чаще служат металлические прутья разных форм. Иногда они выполняются в виде ажурных сплетений, геометрической фигуры или волнистых линий. Для придания прутьям оригинальной формы чаще используется холодная ковка, нередко применяют и горячую ковку.

Вся конструкция украшается всевозможными декоративными деталями в виде листьев, бутончиков, рельефных форм. Их изготавливают из тонкого листа металла, затем они наносятся сваркой на конструкцию.

После изготовления кованого изделия его следует зашкурить. Таким образом удаляют огрехи в виде острых краев или заусениц. Поверхность обрабатывают антикоррозийными составами для защиты металлической поверхности от воздействий внешней среды. На завершающем этапе проводится покраска мангала.

При решении сделать изделие самостоятельно следует создать чертеж. Используя эскизы, намного проще выполнить всю работу по изготовлению. При определении размера изделия следует учитывать его функциональность и обеспечить нужный комфорт при его эксплуатации.

Если планируется изготовление мангала для 10 шампуров, оптимальной считается длина в 1 метр. На одном шампуре в среднем размещается 8 кусков мяса, поэтому лучше выбрать ширину в 30 см, что обеспечит максимальную прогреваемость мяса. Глубина для мангала выбирают около 15 см, в этом случае угли не будут задевать продукты.

Чтобы определить, каким должно быть расстояние от земной поверхности, следует согнуть руку с шампуром, оптимальной будет высота, на которой удобно держать согнутую руку. Изготавливают мангал, учитывая рост мангальщика. Высоту бортиков делают на уровне его пояса.

Торцевую сторону следует сделать съемной, чтобы иметь возможность убирать золу. Также делают фиксацию для шампуров, чтобы мясо равномерно обжаривалось с каждой стороны.

Если делать устройство самостоятельно, можно сделать бортики более высокими, тем самым обезопасить его использование, к тому же это улучшит процесс приготовления мясных блюд. Чтобы мангал стал более устойчивым, полка для дров размещается снизу, тем самым смещается центр тяжести.

Чтобы украсить металл, при изготовлении кованых изделий применяется лазерная и плазменная резка. Изделия с применением лазерной резки могут стать альтернативой дорогому кованому изделию. Они имеют прочную конструкцию, легко собираются. Для изготовления берут цельные листы стали, украшают их узорами и декорацией, которые делаются лазерной резкой.

Основными характеристиками изделий с лазерной резкой являются:

  • получение красивого декора и узоров;
  • изготовление разнообразных деталей по форме и размерам;
  • данные конструкции намного прочнее кованых изделий.

Часто для изготовления кованых мангалов применяется горячая ковка, которая требует особой сноровки при их изготовлении. В процессе резки плазмой не потребуется таких физических затрат. С помощью художественной резки процесс будет значительно быстрее, а форма изделия получится более тонкой и ажурной.

Во время работы металл нагревается до очень высокой температуры на короткий период времени, при этом технические характеристики металла остаются прежними. В процессе на изделии не образуется наплывов, поэтому шлифовать готовое изделие не требуется.

Плазменную резку проводят на металле различной толщины. Устройство для резки может давать температуру до 30000 градусов, а глубину резки – до 20 см. Фигурную резку используют для выпуклых изделий и трафаретной скульптуры.

Оригинальные примеры дизайна мангалов

Необычной формой для мангала может стать любая конфигурация жаровни, которая отличается от прямоугольной. Сегодня большой популярностью пользуются круглые или шарообразные жаровни. Более того, широко распространены модели, не имеющие глухих стенок. Их заменяет красивая ковка в виде плетения, вьющихся растений или каких-либо абстрактных узоров. Яркими примерами мангалов с оригинальным дизайном являются:

  1. Изделия, имеющие жаровню в форме красивых предметов или животных. Например, выкованные из стали чемоданы, олени или кабаны. На подобных конструкциях можно с удобством поместить решётку для гриля или шампуры.
  2. Цветные мангалы. Они являются большой редкостью, так как хозяева дачных участков не всегда хотят тратиться на приобретение огнеупорных красок, которых в продаже имеется большое количество.
  3. Конструкции, изготовленные из необычных материалов. Они пользуются популярностью среди любителей не выбрасывать старые вещи, а использовать их для создания новых. Для переделки часто используются металлические бочки, пустые газовые баллоны или небольшие ванночки из нержавеющей стали.

Мангал-баран показан на видео

Если отсутствует фантазия, желание создать красивую конструкцию самостоятельно или опыт работы с металлом, то можно приобрести готовые изделия в интернете или в специализированных магазинах.

При покупке стоит обращать особое внимание на наличие защиты от коррозии. Как правило, модели, имеющие её, стоят дороже обыкновенных конструкций

Однако подобная переплата компенсируется продолжительным сроком службы и сохранением первоначального вида на протяжении нескольких десятилетий.

Уникальная возможность! Спешите! Скидка 5% на весь ассортимент мангалов!

17490 Есть в наличии

Есть в наличии

Стоимость доставки в пределах КАД (Санкт-Петербург) – 990 РУБ.

  1. Обслуживание как юридических лиц, так и физических.
  2. Возможность оплаты наличными и безналом.

Производственная база позволяет добиться хорошего качества обработки независимо от уровня сложности задачи.

Характеристики товара

Мангал Олень Большой объемный 3D толщиной 4мм в натуральный размер. Тело толщиной 2мм. Голова собирается в правую и левую сторону! С универсальными пазами под разные шампура. Размеры ВхДхШ 1800х1800х450. Размеры жарочного ящика 716х280, ящик сварен сплошным сварочным швом. Жарочный ящик съемный. Любой мангал можно сделать любой толщины. Только у нас мангалы покрашены термостойкой эмалью, которая выдерживает 1000°С. Можем сделать индивидуальный заказ с пожеланиями.

Как сделать заказ?

Для того чтобы заказать раскрой листового металла или другие виды металлообработки, необходимо предоставить чертеж деталей.

Читать далее

Преимущества плазменной резки металла

В настоящее время технология плазменной резки металла является наиболее распространенной во всех сферах промышленного производства.

Читать далее

Качество металлообработки на заказ

Металлообработка по индивидуальным заказам производится на технологичных станках с ЧПУ. Это наукоемкий процесс.

Читать далее

Варианты складных мангалов своими руками

В зависимости от количества используемых деталей и требований владельца, бывают двух видов:

  1. Разборной или конструктор. Состоит из отдельных элементов: боковин, днища, ножек, продольных стенок.
  2. Со съемной подставкой (ножками). Корпус цельный и имеет прямоугольную форму, а опоры к нему прикручиваются уже на месте.
  • Более сложен в самостоятельном изготовлении первый вариант, поскольку для сборки частей нужны посадочные отверстия.

    Пользователи часто ищут :

    Рассмотрим на примерах этапы создания таких конструкций.

    Самодельный чемоданчик для приготовления шашлыка

    Походный вид мангала с удобной ручкой. Средняя длина в разобранном состоянии – 60–80 см, толщина до 5 см. Внутрь чемоданчика поместятся шампура, а для барбекю и решетка-гриль.

    Фото: компактная шашлычница в форме чемодана

    Порядок его изготовления следующий:

  • Из стального листа вырезается болгаркой дно конструкции.
  • С обоих боков делаются отверстия 10 мм для доступа воздуха.
  • Боковины режутся размерами 600*200 мм и загибаются. Чтобы компактно сложить их внутрь кейса, между ними и дном приваривают 2 небольших навеса.
  • Делаются торцы изделия. Крепятся к боковинам и дну через прорези, как часть пазла.
  • Создаются опоры для мангала. Снаружи дна по углам сваркой фиксируют 4 гайки, в которые будут вставляться ножки.
  • Их делают из арматуры длиной 50–60 см, диаметром 8 мм. На каждом прутке нарезают по сантиметру резьбы М8.
  • К жаровне вкручиваются ножки.

А чтобы чемодан не распался на детали при транспортировке, на одной из стенок рекомендуется сделать крючок или замочек.

Мангал-дипломат

По конструкции очень схож с первым вариантом. Максимальная толщина 4 см. Имеет ручку для переноса.

Для его изготовления лучше брать лист нержавеющей стали толщиной от 3 мм. Это значительно продлит срок эксплуатации изделия.

Фото: складной мангал из тонколистовой стали. Такой вариант прослужит не долго. Металл будет деформироваться после каждого использования по назначению.

Детали наиболее простого дипломата имеют следующие размеры:

дно – 300*500 мм;
высота бортов – 50 мм;
короткие боковины 150*300 мм;
длинные боковины 150*500 мм.

В двух последних элементах делаются отгибы, чтобы они держались между собой. В разобранном виде на дно укладываются малые стенки, шампуры, решетка, из двух длинных боковин получается крышка.

Ножки и другие детали монтируются по той же инструкции, что и для мангала-чемодана.

Для придания конструкции эстетичного вида необходимо выполнить покраску термоустойчивым средством. Рекомендуемый цвет – черный. Подойдет краска в баллончиках. Она выдерживает температуру до +600 0 С. При частом использовании покрытие необходимо периодически обновлять.

Мангал-олень

Стационарный мангал в виде оленя — отличное украшение приусадебного участка, он будет полезен любителям жареного мяса на углях. Это возможность превратить бесполезную жестяную коробку на четырёх ножках в оригинальную и красивую вещь! Установить его можно на любой поверхности. В разобранном виде в упаковке он легко поместится в багажник машины.

Собирается легко, без инструментов.

Общие моменты для всех мангалов в форме животных

Такой мангал сделает отдых запоминающимся. На фоне живой природы скульптура животного будет смотреться отлично, особенно издалека. Можно его оставить на зиму в саду как украшение.

Все мангалы этого типа состоят из двух основных частей:

  • жаропрочная жаровня, в которой и будет готовиться пища;
  • все остальное — это декор.

Самое главное в любом мангале — это жаровня.

Она изготавливается из листовой нержавеющей стали толщиной 4 мм. Даже при высокой температуре она впоследствии не деформируется. Все остальные детали, части каркаса и декора изготовлены из металла толщиной 3 мм, с их помощью жаровня приобретает завершенный вид и устанавливается на нужную высоту.

Чем мангал отличается от других?

Мангал-олень может иметь съёмную жаровню, изготовить такой мангал будет проще. Съёмная жаровня удобнее в использовании, её проще будет чистить.

В качестве жаровни можно приспособить использованный газовый баллон или бочку.

Готовим все необходимое для изготовления

Необходимых материалов не так много:

  • листовая огнеупорная нержавейка толщиной 4 мм подойдет для жаровни и 2 мм — для всех остальных деталей скульптуры оленя;
  • проволока сечением около 1 мм;
  • труба профильная, небольшого сечения будет достаточно;
  • уголки металлические для установки жаровни;
  • лист из металла толщиной 0,8 мм для всех деталей декора;
  • краска огнеупорная (можно покрасить профессионально, это продлит срок службы изделия).

Также нужно заранее подготовить все необходимые инструменты:

  • болгарку по металлу;
  • дрель;
  • аппарат для сварки.

Как будет выглядеть конструкция?

Самый распространенный пример — он же и самый лучший.

Другой вариант, с несъемной жаровней, несложно нарисовать по фото. Если нет возможности или желания самому делать лекала или разрабатывать 3d проект, его можно найти или купить в сети.

Конструкция мангала-оленя будет состоять из следующих частей:

  • деталей каркаса скульптуры, укрепленных профильной трубой;
  • съёмной или несъёмной жаровни, закрепленной на каркасе;
  • декоративных элементов из тонкого металла, которые придадут конструкции вид животного.

Собираем жаровню

Если нет подходящей объемной заготовки, жаровню проще сделать прямоугольной формы.

Маленький чертёж поможет собрать правильную прямоугольную жаровню.

Сборка каркаса

Каркас строится вокруг жаровни. От ее габаритов в итоге зависят размеры и пропорции готового изделия.

Если нет готовых лекал, их можно построить по фотографии. Нужны фотографии вида мангала спереди и сбоку.

Каждое изображение следует разделить линиями – вертикальной осевой и горизонтальными, верха и низа жаровни. Горизонтальные линии будут совпадать с верхом и низом туловища животного.

Сборка обшивки

Самый художественный процесс – сборка обшивки. Он состоит в придании плоским деталям объемной формы. Именно эти детали придадут конструкции вид гордого оленя.

Детали вначале можно изготовить из картона, чтобы усовершенствовать каждую из них на месте. Только после того как результат устроит, можно повторить все в металле. Создание обшивки требует определённых навыков, можно доверить эту задачу мастеру с художественным вкусом.

Готовые детали нужно приварить к каркасу. Швы нужно располагать в незаметных местах. Крышка жаровни может служить верхом туловища оленя. Эту деталь следует сделать на петлях.

Защита от коррозии

Чтобы олень оставался долго в первозданном виде, его следует покрыть огнеупорной краской. Термостойкая краска выдерживает до 800 градусов Цельсия. Покрывать нужно очень тщательно, не пропуская ни одного сантиметра. После покраски можно дополнить скульптуру гравировкой.

Себестоимость изделия

Самостоятельное изготовление с себестоимостью 7500 рублей возможно для модели со следующими параметрами:

  • габаритные размеры – 550х1200 мм, высота — 1600 мм;
  • жаровню рекомендуется устанавливать на высоте 830 мм. Габаритные размеры для жаровни – 550х250 мм, высота — 230 мм.

Сэкономить время, потраченное на резку металла болгаркой, поможет мастер на гидроабразивной резке. Процесс изготовления мангала показан на видео

Конечно, на всё это затратится немало времени и денег, но результатом будет море удовольствия от того, что вы сможете пользоваться оригинальным мангалом, созданным своими руками!

Как продлить срок службы самодельного мангала?

Чтобы самодельный мангал служил дольше, его необходимо защитить от коррозии.

Конечно, подходящие условия хранения для этого важны, но их недостаточно. Чтобы металлический мангал служил вам дольше, его можно покрасить жаропрочной автомобильной краской, которой покрывают глушители.

Другой вариант — воронение

. Это процесс покрытия металла темной пленкой, устойчивой к действию высоких температур. Осуществляют его, выдерживая металлическую конструкцию на протяжении 60 — 90 минут в горячем растворе гидроксида натрия (едкого натра). Для приготовления такого раствора, 50 граммов едкого натра размешивают в литре воды и нагревают смесь до ста сорока градусов по Цельсию. Если раствора нужно больше, количество компонентов увеличивают в нужное количество раз.

Подведем итог. Для выезда на природу

(похода) оптимален любой изтонкостенных металлических мангалов. Однако при наличии у вас автомобиля толстостенный вариант все же предпочтительнее, так как прослужит он дольше.

На даче

лучше иметь мангалтолстостенный . Если вы планируете использовать его регулярно, отдавайте предпочтение чугунному варианту. Если же на шашлык вы собираетесь не чаще пары раз в сезон, подойдет и стальной толстостенный. Все остальные модели, скорее, предназначены для загородных домов, а также хозяев различных кафе.

Приготовление шашлыка – одно из самых любимых кулинарных развлечений жителей нашей страны, причем как летом, так и зимой. Зимний вариант сочного, ароматного мясного блюда из свинины или баранины больше подходит для приготовления на неразборном или стационарном мангале. Его устанавливают на площадке, очищенной от снега, возле загородного дома. Другое дело лето – время отпусков и путешествий. Нет ничего лучше, чем на привале в автомобильном путешествии или после купания в речке организовать шашлык, пахнущий дымком. Для любителей отдыха на природе, лучше всего иметь свой переносной, удобный мангал. И ниже мы рассмотрим, как его правильно сделать своими руками, приведем чертежи и фото.Содержание материала:

Особенности разборного мангала.
Инструменты, которые понадобятся для работы.

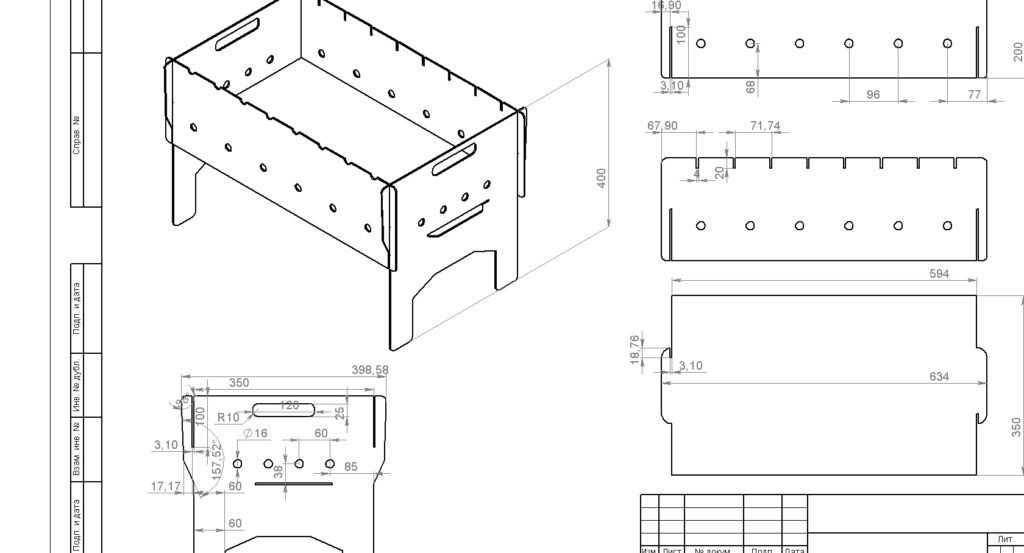

Размеры, чертежи, комплектация разборного мангала.
Сборка мангала своими руками.

Приступаем к изготовлению разборного мангала своими руками. Все, что сделано для себя и с душой является предметом гордости. С другой стороны, если Вы планируете выезжать за город редко, то не стоит заморачиваться. На одну-две вылазки на природу вполне достаточного одноразового, магазинного мангала. Как вариант, можете купить качественный разборный мангал, заводского изготовления. Сегодня в магазинах предлагается их большой выбор. Однако если Вам нужен оригинальный и недорогой мангал, то приступаем к работе.

Особенности разборного мангала

Разборной мангал, сделанный своими руками, должен в полной мере отвечать нижеприведенным требованиям. Он должен быть:

  • простым в изготовлении, без применения дорогостоящего листогибного оборудования и гильотины;
  • компактным, хорошо подходить под размеры багажника автомобиля;
  • долговечным, сделанным из материалов, стойких к воздействию высоких температур;
  • легко собираться/разбираться в походных условиях без использования многих инструментов;
  • надежным в плане эксплуатации и пожарной безопасности.

Костровые чаши

От 19370 ₽ Костровая чаша из металла № 50440-4 «Жар Птица»


От 34990 ₽ Костровая чаша из металла № 50440-1 «Бутон»


От 34990 ₽ Костровая чаша из металла № 50440-2 «Бутон 2»


От 19370 ₽ Костровая чаша из металла № 50440-3 «Лев»


От 19370 ₽ Костровая чаша из металла № 50440-11


От 19370 ₽ Костровая чаша из металла № 50440-16 «В лесу» От 19370 ₽ Костровая чаша из металла № 50440-13 «Саванна»


От 19370 ₽ Костровая чаша из металла № 50440-9 «Узор»


От 19370 ₽ Костровая чаша из металла № 50440-12 «Охота»

Чаши для костра способны не только облагородить место под костер, но и привнести красоту в ваш сад или приусадебный участок. Металлические чаши будут отлично смотреться практически в любом ландшафтном дизайне.

Купить мангал «Олень» для дачи

Обустройство дачи или загородного дома редко обходится без организации места для приготовления пищи на открытом огне. Аппетитные шашлыки или стейки, рыба на решетке или овощи гриль воплощают атмосферу веселого семейного праздника и дружеских встреч на природе. Важную роль здесь играет оборудование зоны барбекю.

Если вы хотите купить мангал от производителя, который будет не только удобен в использовании, но и станет украшением участка, выбирайте модель «Олень» из каталога FIRE-HOUSE.

Издали он схож с садовой скульптурой, и привлекает внимание интересной игрой света и тени на плоскостях корпуса

Особенности конструкции

Мангал оборудован большой съемной жаровней на уровне около 1 м. Это удобно для тех, кто любит готовить стоя. Жаровня оснащена отверстиями для естественного притока воздуха. На боковых стенках предусмотрены ложбинки, которые позволяют зафиксировать шампуры в нужном положении. Хвост оленя может служить открывалкой для прохладительных напитков, а рога станут временными вешалками для шампуров.

Мы предлагаем купить мангал для дачи или коттеджа в одной из двух комплектаций: со столиком и крышкой или без них. Съемная крышка округлой формы с удобной ручкой защитит жаровню от снега и дождя. Столик облегчит процесс приготовления вкусных блюд на открытом огне.

Конструкция легко разбирается для транспортировки, поэтому мангал в виде оленя удобно брать с собой на пикник. Перед первым использованием следует обжечь жаровню 10-15 минут.

Преимущества мангала «Олень» от FIRE-HOUSE

  • Эстетичный дизайн. Анималистическая конфигурация делает мангал не просто утилитарным предметом, а произведением искусства.
  • Комфорт приготовления пищи на огне. Благодаря высоте и особенностям конструкции вы легко сделаете сочный шашлык и люля-кебаб на шампурах, рыбу, курицу и овощи в решетке для гриля. В жаровне равномерно распределяется и надолго сохраняется высокая температура, что обеспечивает хорошую прожарку продуктов.
  • Высокое качество исполнения. Мангал со столиком изготовлен из стали. Толщина жаровни 3 мм на стенках и 4 мм на дне, что исключает деформацию при эксплуатации. От коррозии поверхность защищает термостойкое покрытие, выдерживающее температуру до 950 °С. Детали мангала выполнены с помощью лазерной резки, что гарантирует точность и аккуратность линий.
  • Простой процесс сборки. Части фигуры соединяются по принципу паззла. Для монтажа не требуется специальных инструментов или особых навыков. Для предотвращения травм во время сборки рекомендуется работать в перчатках.
  • Неприхотливость в уходе. Для поддержания внешнего вида аксессуар достаточно своевременно чистить и протирать влажной тканью от копоти и пыли.

В промежутках между использованием по назначению дизайнерский мангал станет украшением дачного дворика, сада или патио. Модель легко впишется в ландшафт и составит удачный ансамбль с кованой уличной мебелью и другими аксессуарами из металла.

Источник статьи: http://fire-house.ru/mangaly/mangal-olen/

Как сделать самостоятельно

Если плюсы этой конструкции перевесили все минусы, и вы решились воспроизвести оленя своими руками, есть варианты. Самый простой – лазерная разрезка деталей корпуса. После нее нужно лишь зачистить детали и кое-где подогнать пазы по месту. Если на услуге хочется сэкономить – придется поработать болгаркой, вырезая детали по шаблонам.

Чертеж и схема сборки

Перед началом работы полезно ознакомиться с чертежом: количеством и типом деталей, размерами, взаимным расположением. Это понадобится даже в том случае, если вы заказываете плазменную резку.

Раскрой деталей мангала-оленя из металлического листа при помощи плазмореза

Прямоугольные детали жаровни под сварку не сложно разрезать УШМ. Для составных частей разборной жаровни, на которых нужно вырезать систему пазов, больше подойдет лазерная резка, но можно также раскроить материал при помощи болгарки.

Жаровня разборная, толщина металла 4 мм

Способы изготовления коробчатой шашлычницы подробно читайте в статье.

Шашлычница из старого газового баллона и кованых элементов

Отличная жаровня получится из газового баллона, который станет корпусом животного. Четыре ноги будут подставкой, а формат головы можно выбрать.

Головы оленей: лазерная резка, сварка
Зачистка деталей после разрезки на плазморезе

Сборочные работы

Собирать мангал лучше рядом с местом установки, чтобы не перемещать тяжелую конструкцию. Монтаж проводят вдвоем, потому что детали достаточно тяжелые.

Схема сборки включает этапы:

  1. Сборка задней части, начиная с ног.
  2. Монтаж корпуса, передних ног, креплений под жаровню.
  3. Формирование головы.
  4. Сборка жаровни, интеграция в конструкцию.

Иногда требуется крепление конструкции к закладным элементам площадки при помощи анкеров или сварки.

Подставка из металла, к которой изделие крепят сваркой, делает конструкцию более устойчивой, но утяжеляет ее

Мастер класс по изготовлению своими руками

Процесс изготовления мангала своими руками не представляет особой сложности. С работой справятся и новички, и даже женщины при наличии навыков. Работа состоит из нескольких этапов: выбора материла и инструментов, создания чертежа и непосредственного изготовления изделия.

Материалы и инструменты

Основной материал для создания портативного очага – листовой металл толщиной 2-3 мм. Днище рекомендуется делать толще (5 мм), чтобы оно было прочным. Лучше всего подошла бы нержавеющая сталь, но она не соответствует основным требованиям к металлу: легкость, тугоплавкость, прочность, устойчивость к коррозии и нетоксичность. Также данный материал деформируется в процессе эксплуатации. В качестве ножек можно использовать арматуру (10 мм) длиной не более продольной стороны днища или другие пруты аналогичной толщины.

Необходимые инструменты:

  • электролобзик по металлу;
  • сварочный аппарат;
  • болгарка с кругами по металлу;
  • измерительный инструмент (рулетка);
  • дрель со сверлами по металлу.

Создание чертежа

Перед работой с металлом следует изобразить будущий раскладной мангал в чемодане на бумаге. Для этого нужно начертить каждую деталь с проставлением соответствующих размеров

Важно обратить внимание на следующие моменты:

  1. Днище представляет собой прямоугольник размером 600 х 300 мм с дополнительными полосами по 40-50 мм с каждой из четырех сторон. Последние будут загибаться, образуя боковины.
  2. Продольные стенки – два прямоугольника длиной 600 мм с дополнительными боковинами (10-20 мм), на которых расположены пазы. Последние нужны для торцевых стенок. На одной из широких сторон имеются углубления для шампуров (с расстоянием в 100 мм).
  3. Торцевые стенки – две трапеции или прямоугольника с узкой стороной в 300 мм и широкой, зависящей от угла наклона продольных элементов. По бокам делаются шипы для входа в пазы боковин стенок.

Другие чертежи можно легко найти в интернете, после чего перенести на стальной лист. Делается это следующим образом: согласно размерам, указанным на рисунке, следует начертить на металле соответствующие линии, по которым в дальнейшем будет производиться резка. Необходимо точно соблюдать размеры и не экспериментировать, ведь в итоге детали могут не сойтись друг с другом.

Этапы изготовления

Когда материалы, инструменты и чертежи готовы, самое время перейти к непосредственному изготовлению переносного мангала. Этапы работы:

  1. Чертежи переносятся на листы металла. Вырезаются все детали и сверлом проделываются соответствующие отверстия (в боковинах днища). Пословица «семь раз отмерь — один отрежь» как нельзя лучше применима в изготовлении изделия, ведь испорченные заготовки уже не удастся исправить.
  2. На данном этапе сгибаются четыре боковины днища и по два элемента продольных стенок. После этого детали примеряются.
  3. Продольные стенки соединяются с днищем с помощью приваренных петель. Убираются зазоры между согнутыми боковинами. Снизу привариваются четыре гайки по углам для ввинчивания ножек, на концах которых далее делается резьба подходящего диаметра.
  4. Если все сделано правильно, то уже на этом этапе должен получиться барбекю мангал в чемодане. Для предварительной сборки к днищу прикручиваются ножки, затем расправляются продольные стенки, после чего вставляются торцевые. Мобильный очаг почти готов!

Когда радость от удачной сборки пройдет, стоит подумать о полезных и даже необходимых мелочах, без которых изделие не будет завершенным. Прежде всего, это ручка, которая приваривается к боковине днища. Без нее конструкция – просто складной мангал, ничем не напоминающий чемодан. Также большую пользу принесет фиксатор. При транспортировке боковые стенки неизбежно будут открываться, поэтому их стоит соединить крючком или щеколдой. Для более привлекательного внешнего вида складной мангал можно покрыть аэрозольной краской, выдерживающей температуру до +600 ºС.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
