Чешский минитрактор tz-4k-14

Технические характеристики

Минитрактор TZ-4K-14 применяется в различных сферах в том числе и благодаря своим техническим особенностям. Он компактный и маневренный, имеет отличную проходимость и тяговую силу, а также у него не возникает проблем с выбором топлива. А теперь остановимся более подробно на технических характеристиках.

Габариты

  • длина/ширина/высота — 2750 мм/1170 мм/1300 мм;
  • ширина колеи — от 700 мм до 1000 мм;
  • разворотный радиус — 1,9 м;
  • дорожный просвет — 370 мм;
  • вес (учитывается без навесного оборудования, но в полном снаряжении) — 0,87 т.

Характеристики двигателя

  • двигатель — 1Д90ТА;
  • тип двигателя — дизельный;
  • способ работы — двухтактный;
  • количество цилиндров — 1;
  • расположение цилиндров — рядное;
  • рабочий объем — 660 см3;
  • мощность — 13 л.с.;
  • обороты — 2200 об./мин;
  • максимальная скорость — 16,5 км/ч;
  • система охлаждения — воздушная;
  • тип смазки двигателя — насос;
  • расход масла — 48 г;
  • крутящий момент — 1,22 кг/м;
  • расход топлива — 210 г/л.с за час работы;
  • вес — 100 кг.

Данный двигатель охлаждает вентилятор с ременным приводом, работающим от коленвала. мотор можно запустить как с помощью электростартера, так и вручную. Для этого на минитрактор TZ-4K-14 установили механизм ручного пуска.

Характеристики трансмиссии

  • тип КПП — механическая;
  • привод — полный;
  • передачи передние — 4;
  • передачи задние — 4;
  • сцепление — замкнутое, однодисковое, сухое.

Передачи в данной коробке можно переключить после того, как будет остановлен первичный вал, рычагом дистанционно. Муфта сцепления для подачи крутящего момента на КПП должна быть во включенном положении.

Характеристики вала отбора мощности

  • тип вала — независимый;
  • количество цилиндров — 6;
  • скорости — 1;
  • тип управления — механический;
  • частота вращения — 825 об/мин.

В минитракторе TZ-4K-14 вал отбора мощности устанавливают на задней части. Он передает к дополнительному оборудованию крутящий момент. Рычаг управления валом находится на посту оператора минитрактора.

Инструкция по эксплуатации

Чешский трактор ТЗ отличается высокой надежностью, добротностью узлов и механизмов, экономным расходом топлива 210г/л, сохраняет стабильные рабочие параметры на протяжении заявленного производителем межремонтного периода.

Первый запуск

Рекомендации инструкции по эксплуатации по обкатке заключаются в аккуратном и внимательном тестировании всех рабочих систем в первые 25-50 часов эксплуатации. В этот период рекомендуется выполнять все работы, избегая повышенных нагрузок, на пониженных скоростях.

По прошествии рекомендованного периода меняют моторное масло, трансмиссионное масло, масляный фильтр двигателя, выполняют другие манипуляции в соответствии с руководством.

Техническое обслуживание

Техническое обслуживание чешского минитрактора сводится к следующим простым действиям:

  • Необходимо регулярно очищать корпус минитрактора от пыли и масляных пятен.
  • Контролировать давление в шинах.
  • Каждые 50-100 часов работы регулировать сцепление и педали тормоза.

По окончании полевых работ проводят консервацию, а именно:

  • очищают трактор от загрязнений, сушат его,
  • сливают масло и топливо,
  • смазывают детали, чтобы не формировалась коррозия,
  • накрывают и ставят в сухое место.

Безопасно эксплуатируется благодаря наличию сигнального и светотехнического оборудования.

Основные неисправности и способы их устранения

Ремонтные работы минитрактора ТZ-4k-14 не требует специального оборудования, поэтому даже сложные поломки можно устранить собственными силами. Гораздо больше проблем возникает из-за отсутствия полноценного сервиса, необходимых запчастей, владельцам приходится использовать комплектующие, расходные материалы от аналогичных моделей тракторов.

Муфта сцепления не передает крутящий момент:

  • Отсутствует свободный ход педали (необходимо его настроить);
  • Износились ведущие диски или они имеют масляные пятна (их необходимо заменить или очистить);
  • Диски на шлицах заедают (следует проверить их положение и, при необходимости, устранить заедание).

Навесное оборудование не поднимается:

  • Уровень масла в гидросистеме упал ниже минимальной отметки (долейте масло);
  • Насос гидросистемы выключен (включите его);
  • Предохранительный клапан гидросистемы зависает (разберите и очистите клапан).

Плохо работает тормоз:

  • Увеличился свободный ход педали (отрегулируйте ее положение);
  • Износился тормозной диск или колодка (замените соответствующие детали).

Перегревается коробка передач:

  • Малый зазор шестерни или подшипника (отрегулировать);
  • Недостаток масла или его низкое качество (добавить до необходимого уровня масло которое подходит под данную модель);

Не работает стартер:

  • Обрыв или плохой контакт провода (запаять или сцепить его);
  • Слабая зарядка аккумулятора (зарядить его);
  • Короткое замыкание (почистить поверхность коллектора или заменить щетки);
  • Плохой контакт магнитного переключателя (подкрутить ход переключателя на 2-3 оборота).

В настоящее время появились сервис-центры, занимающиеся обслуживанием, продажей минитракторов ТZ после капитального и среднего ремонта, реализацией запасных частей.

Минитрактор TZ-4K-14

Минитрактор TZ-4K-14 является компактной сельскохозяйственной машиной, разработанной чешским производителем. Данная модель использует многие элементы от предшественника (TZ-4K-10), но отличается от него множеством технических доработок и улучшений. Стоит отметить, что чешский минитрактор является одним из первых, которые в 1970-х годов закупал Советский Союз. Техника активно применялась в строительстве различных объектов для Олимпиады 1980 в Москве. На практике машина довольно хорошо себя показала, что обеспечило ей большую популярность на территориях СССР. Также в связи с этим TZ-4K-14 был взят для разработки советских мини-тракторов и конце 1980-х годов производитель «Таллэкс» представил свою версию мини-трактора МА-6210, которая выпускалась ограниченным количеством.

Машина имеет поворотную вилку, посредством которой соединены передний и задний мост. При выполнении поворота мосты мини-трактора поворачиваются на 45 градусов от относительно друг друга. Такое решение позволило добиться отличной маневренности, что позволило использовать машину в довольно стесненных условиях, поскольку наименьший радиус поворота составляет всего 1900 миллиметров. В целях обеспечения улучшенной проходимости конструкция вилки предусматривает подъем и опускание мостов на 11 градусов. Также для этого может регулироваться ширин передней и задней колеи. Изначально данный показатель составляет 700 миллиметров, но может быть расширен и до 1000 миллиметров.

Минитрактор использует одноцилиндровую двухтактную дизельную силовую установку, имеющую воздушное охлаждение. Двигатель может работать в любых условиях без перегрева, поскольку воздушная система охлаждения отлично справляется со своей задачей, так как габаритные размеры двигателя вышли довольно небольшими. Запуск агрегата осуществляется посредством электростартера, но также может быть запущен и в ручную. Используемая коробка переключения передач обладает четырьмя реверсивными передачами, как для передвижения в перед, так и для передвижения в обратном направлении. На каждом мосту установлен дифференциал. Дифференциал переднего моста имеет функции блокировки, поскольку этот мост в модели является ведущим. Производитель добавил в мини-трактор две независимые тормозные системы, среди которых ручной передний тормоз и ножной задний.

Минитрактор ТZ-4k-14 — устройство и характеристики

Если по каким-то причинам вы думали, что мини-тракторы – это современное изобретение китайской промышленности, то приготовьтесь испытать шок. Минитрактор ТZ-4k-14 – устройство, которое начали производить еще в 60-х годах 20 века на территории современной Чехии. Оно быстро набрало популярность и даже поставлялось на территорию СССР, а позже и постсоветского пространства.

Мини-трактор ТZ-4k-14 с косилкой

Обзор чешского минитрактора ТZ-4k-14

Модель минитрактора ТZ-4k-14 была создана в AGROSTROJ Prostejov. В сравнении с белорусскими моделями она отличалась компактными габаритами, защищенной конструкцией и универсальностью. Также минитрактор ТZ-4k-14 выделялся большим эксплуатационным ресурсом, относительно простым обслуживанием и управлением.

Модель характеризуется четырехколесной двухосевой ходовой системой с полным приводом. Для передней оси предусмотрен ручной тормоз, а для задней – ножной.

Сцепление у этой модели минитрактора сухое и однодисковое.В зависимости от потребностей пользователя минитрактор может оснащаться таким оборудованием как косилки, плуги, щетки, отвалы и конечно прицеп.

Двигатель трактора ТZ-4k-14

В качестве движущей основы для трактора ТZ-4k-14 был выбран мотор местного производства марки Slavia 1D80, носуществоваи модификации трактора с другим двигателем – 1Д90ТА. Первый вариант обладал небольшой мощностью в 9 л.с., а второй был существенно мощнее – 12 л.с.. После некоторых доработок модель была укомплектована более мощным мотором марки Slavia 1D80, который характеризовался показателем в 14 л.с.

Что касается двигателя 1Д90ТА, его конструкция одноцилиндровая с воздушным охлаждением. Он двухтактный, запускается и вручную, и от электрического стартера. С его помощью транспортом может развиваться скорость до 16,5 км/ч.

Минитрактор ТZ-4k-14: вид сзади

Технические характеристики трактора ТZ-4k-14

Модель выделяют небольшие габариты минитрактора ТZ-4k-14, которые по трем измерениям составляют 2750х950х1300 мм. При таких габаритах дорожный просвет модели составляет всего 290 мм.

Колея подлежит изменению и может бесступенчато варьироваться в диапазоне от 700 до 1000 мм. Стоит отметить маневренность модели которая позволяет развернуться по радиусу 1,9 м.

Максимальный вес груза, который сможет перевезти минитрактор ТZ-4k-14 составляет 1000 кг.При использовании плуга глубина пропашки составит 21 см, а применение рыхлителя даст 6-8 см рыхления. При этом ширина захвата грунта составит 85 см.

Назначение

Минитрактор TZ-4K-14 во времена Советского Союза эксплуатировался практически везде, в каждой сфере деятельности. Техника пользовалась большой популярностью в строительстве, коммунальных и сельских хозяйствах. В строительстве трактор в основном выполнял транспортировку каких-либо грузов и материалов, а также разравнивание насыпей. В сельских хозяйствах техника активно использовалась для всех видов работы, так как это позволял произвести весьма обширный ассортимент дополнительного навесного оборудования. В коммунальных службах мини-трактор применялся в основном для очистки каких-либо площадок от снега, но не стоит исключать и транспортировку различных грузов.

В настоящее время данная техника также используется, но по большей части лишь в теплицах, огородах, фермах и небольших сельских хозяйствах. Большая потребность в модели обусловлена не только широким выбором дополнительных навесных и прицепных агрегатов, но также и отличными эксплуатационными показателями, ключевыми из которых являются маневренность и проходимость. Машина способна буксировать прицепы массой до 1500 килограмм. Но мини-трактор TZ-4K-14 вышел не очень удобным при работе с плугами, поскольку шарнирно-сочлененная рама при вспахивании почвы приносит много неудобств.

Конструкционные особенности

Минитрактор ТЗ-4К-14 имеет мощность в пределах 9 – 12 лошадиных сил. Первоначальный вариант двигателя – это дизель 1Д90ТА с одним цилиндром и системой воздушного охлаждения. Благодаря простой конструкции его легко ремонтировать и от не требует особого обслуживания.

Достоинства мотора 1Д90ТА:

  • Экономичный расход топлива – около 210 г/л.с./ч;
  • Запуск производится от электростартера и дублирующего рычага;
  • Небольшие габариты. Свободный доступ для облегчения ухода, регулировки и ремонта.

Со временем чешский минитрактор модернизировали, укомплектовав его мотором с большей мощностью – дизелем Slavia 1D90 с мощностью 14 л. с.

Среди особенностей устройства стоит выделить несколько параметров:

  • Коробка передач реверсного типа 4*4;
  • Механизм отбора мощности значительно расширил потенциал минитрактор, позволив использовать различное навесное оборудование;
  • Шасси чешского трактора ТЗ-4К-14 полноприводное, передний мост блокируется тормозами;
  • Поворотная вилка имеет вертикальное отклонение полурам на 11° вверх и вниз;
  • Шарнирная рама, позволившая уменьшить радиус разворота до 1,9 метра;
  • Благодаря конструкции минитрактора, которая в некоторой степени повторяет поверхность, он имеет хорошую проходимость и устойчивость;
  • Пневматические колёса давят на грунт с умеренной силой, внутренние колодочные тормоза достаточно эффективные, потому агрегат не имеет ограничения в передвижении;
  • Удлинённая колёсная база позволяет использовать трактор в междурядьях даже при большом наклоне. Колея шасси регулируется в пределах 70 -100 сантиметров;
  • Кабина отсутствует, но кресло очень комфортное. Органы управления грамотно расположены, потому эксплуатировать минитрактор удобно и легко.

Особенности устройства

Особенности минитрактора TZ-4K-14 позволяют ему выполнять различные задачи во многих отраслевых сферах.

Так, используя дополнительное оборудование, которые может как навешиваться, так и цепляться, можно выполнять полив садов и земель, вспахивать и бороздить земли сельхозназначения, сеять различные культуры, обрабатывать и собирать урожай и заниматься транспортировкой грузов весом до одной тонны.

На данном минитракторе имеется пост механизатора или оператора. Находится он на задней полураме рядом с сиденьем. Такое расположение очень удобно, потому что позволяет управлять механизмами даже при движении.

Также у минитрактора TZ-4K-14 имеются сигнальные и световые приспособления, такие как поворотники, габаритные огни, фары с ближним и дальним светом, для движения по дорогам общего пользования в условиях плохой видимости.

Помимо этого, из электрооборудования в данном типе сельскохозяйственной техники имеется еще и электростартер, генератор тока, регулятор реле и переключатель массы.

Надежность

Изначально минитрактор TZ-4K-14 был создан в Чехословакии и являл собой оплот надежности и износостойкости. После распада СССР эстафету подхватила Чехия и доказала, что их техника не уступает в надежности. Ресурс работы каждого элемента, в том числе и дополнительных, увеличен, позволяя прослужить в разы дольше при меньшей амортизации и износе.

Особенности ремонта

Какой ни была надежной и прочной конструкция, а от износа и амортизации она не застрахована, да и от обычных поломок тоже. Но один из плюсов минитрактора TZ-4K-14 в том, что большинство неисправностей, даже достаточно серьезных, на первый взгляд, хозяин этой техники может починить самостоятельно, имея лишь стандартный набор инструментов.

Чтобы избежать лишних проблем с минитрактором, за ним следует ухаживать и следить, как и за любой другой техникой.

Выделяют несколько этапов обслуживания данной модели:

  1. Ежедневный (каждые 8 часов работы). Необходимые действия:
    • очистить трактор и орудия;
    • проверить уровень масла;
    • пополнить топливо;
    • проверить ремни вентилятора;
    • проверить тормоза;
    • проверить пневматику;
    • проверить работу двигателя;
    • проверить давление в шинах.
  2. Еженедельный (каждые 50 часов работы). Что нужно делать:
    • смазать детали;
    • проверить масляный воздухоочиститель;
    • слить из топливного фильтра отстои;
    • проверить уровень электролита;
    • натянуть ремень вентилятора.
  3. Ежемесячный (или каждые 200 часов работы). На этом этапе следует сделать следующее:
    • прочистить выхлопную систему;
    • почистить/ заменить топливный фильтр;
    • заменить масло в системе трансмиссии;
    • подтянуть болты на головке блока.
  4. Полугодовой (или каждую 1000 часов работы). В этом случае вместе с вышеперечисленными работами стоит произвести еще некоторые:
    • проверить зазоры у подшипников;
    • прочистить топливный бак;
    • очистить или заменить поршень с поршневыми кольцами;
    • отрегулировать сцепление:
    • заменить шины (для равномерного износа).
  5. 5. Капитальный. После двух-трех тысяч часов необходимо перебрать полностью двигатель, проверить, отремонтировать или заменить изношенные части. Этот вид обслуживания лучше проходить в специализированной мастерской.

Как видите, здесь нет ничего сложного, и периодическое выполнение этих несложных манипуляций увеличит срок службы техники в несколько раз.

Технические характеристики

Габаритные размеры:

  • Конструкционная длина мини-трактора – 2750 миллиметров.
  • Наименьшая полная ширина – 950 миллиметров.
  • Наибольшая полная ширина – 1170 миллиметров.
  • Полная высота – 1300 миллиметров.
  • Наименьшая ширина передней колеи – 700 миллиметров.
  • Наименьшая ширина задней колеи – 700 миллиметров.
  • Наибольшая ширина передней колеи – 1000 миллиметров.
  • Наибольшая ширина задней колеи – 1000 миллиметров.
  • Наименьший дорожный просвет – 370 миллиметров.
  • Наименьший дорожный просвет у порталов – 250 миллиметров.
  • Наименьший радиус поворота – 1900 миллиметров.

Характеристики двигателя:

  • Тип устанавливаемого двигателя – дизельный, рядный.
  • Марка устанавливаемого двигателя – 1Д90ТА.
  • Количество цилиндров – 1 цилиндр.
  • Суммарный рабочий объем цилиндров – 660 кубов.
  • Наибольшая частота вращения коленчатого вала – 2200 оборотов в минуту.
  • Диаметр цилиндра – 90 миллиметров.
  • Ход поршней – 104 миллиметра.
  • Степень сжатия в цилиндре – 15.
  • Номинальная мощность на выходе – 12 лошадиных сил/8.8 киловатт.
  • Максимальная мощность на выходе – 13 лошадиных сил/9.6 киловатт.
  • Мощность двигателя при частоте вращения в 1800 оборотов в минуту – 9 лошадиных сил/6.6 киловатт.
  • Мощность двигателя при частоте вращения в 2000 оборотов в минуту – 10 лошадиных сил/7.4 киловатт.
  • Тип системы охлаждения – воздушная.
  • Тип системы запуска – электростартерный или ручной.
  • Тип системы смазки – поршневой масляный насос.
  • Среднее потребление масла – 48 грамм.
  • Среднее потребление дизельного топлива – 210 грамм на одну лошадиную силу.
  • Конструкционный вес агрегата с маховиком – 100 килограмм.
  • Вес маховика – 22 килограмма.
  • Наибольший крутящий момент маховика – 1.22 килограмм на метр.
  • При частоте вращения в 1500 оборотов в минуту поршень двигается со скоростью – 5.2 метров в секунду.
  • При частоте вращения в 1800 оборотов в минуту поршень двигается со скоростью – 6.24 метров в секунду.
  • При частоте вращения в 2000 оборотов в минуту поршень двигается со скоростью – 6.93 метров в секунду.
  • При частоте вращения в 2200 оборотов в минуту поршень двигается со скоростью – 7.62 метров в секунду.

Характеристики трансмиссии:

  • Тип устанавливаемой коробки переключения передач – механическая.
  • Тип привода – полный.
  • Блокировка дифференциала – автоматическая.
  • Количество передних передач – 4.
  • Количество задних передач – 4.
  • Тип сцепления – сухое, однодисковое постоянно замкнутое.
  • Передаточное число первой передней передачи – 120.6:1.
  • Передаточное число второй передней передачи – 54.3:1.
  • Передаточное число третьей передней передачи – 41.8:1.
  • Передаточное число четвертой передней передачи – 16.9:1.
  • Передаточное число первой задней передачи – 157:1.
  • Передаточное число второй задней передачи – 70.4:1.
  • Передаточное число третьей задней передачи – 54.3:1.
  • Передаточное число четвертой задней передачи – 22.0:1.
  • Максимальная скорость передвижения на первой передней передаче – 2.32 километра в час.
  • Максимальная скорость передвижения на второй передней передаче – 5.15 километров в час.
  • Максимальная скорость передвижения на третьей передней передаче – 6.60 километров в час.
  • Максимальная скорость передвижения на четвертой передней передаче – 16.45 километров в час.
  • Максимальная скорость передвижения на первой задней передаче – 1.77 километр в час.
  • Максимальная скорость передвижения на второй задней передаче – 3.96 километра в час.
  • Максимальная скорость передвижения на третьей задней передаче – 5.15 километров в час.
  • Максимальная скорость передвижения на четвертой задней передаче – 12.70 километров в час.

Характеристики вала отбора мощности:

  • Тип устанавливаемого ВОМ – независимый.
  • Количество скоростей вала отбора мощности – 1.
  • Количество шлицов – 6.
  • Контроль – механический.
  • Частота вращения ВОМ – 825 оборотов в минуту.

Эксплуатационные характеристики:

  • Эксплуатационная масса – 870 килограмм.
  • Вместимость топливного бака – 11 литров.
  • Наибольшая скорость передвижения вперед – 16.45 километров в час.
  • Наибольшая скорость передвижения назад – 12.70 километров в час.
  • Размер передних дисков – 4.00-16.
  • Размер задних дисков – 4.00-16.
  • Размер передних шин – 6.00-16.
  • Размер задних шин – 6.00-16.

Преимущества использования минитрактора

Чешский трактор TZ-4K-14 активно применяется в сельскохозяйственной, коммунальной и строительной сфере. Благодаря небольшому радиусу разворота (1,9 метра) агрегат можно использовать на участках небольшой площади.

Достоинства минитрактора:

  • Тягово-сцепных параметров агрегата достаточно для буксировки прицепов грузоподъёмностью до 600 килограмм;
  • Плуг, сеялка для минитрактора и другое оборудование позволяет справляться со вспахиванием почвы, посевом и уборкой урожая, транспортировкой материала;
  • Запчасти стоят недорого, многие поломки можно устранить самостоятельно при наличии стандартного набора инструментов.

Стоит отметить отсутствие вала отбора мощности и дуг безопасности, небольшой объём топливного бака, балластные грузы не входят в стандартную комплектацию. Такие недочёты характерны практически для всех агрегатов бюджетной категории.

Ключевые параметры агрегата

Оценив конструкционную специфику и технические данные, можно узнать о возможностях минитрактора ТЗ-4К-14.

Особенности устройства минитрактора:

  • Двигатель имеет простую конструкцию, потому его легко ремонтировать и он нуждается в минимальном объёме обслуживания. Запуск осуществляется вручную рычагом или электростартером. Со временем на минитрактор TZ-4K-14 установили дизельный двигатель Slavia 1D90 с мощностью 14 л. с.;
  • Протекторы на колёсах и блокировка переднего моста обеспечивает агрегату высокий уровень устойчивости;
  • Четырёхколёсная двухосевая ходовая система с полным приводом;
  • Тормоз – ручной для передних колёс и ножной для задних колёс;
  • Наличие шарнирной рамы позволило уменьшить радиус разворота до 1,9 метра;
  • Поворотная вилка с вертикальным отклонением полурам вверх и вниз на 11°;
  • Трактор можно эксплуатировать в междурядьях, также на крутосклонном рельефе до 12° благодаря удлинённой колёсной базе;
  • Крутящий момент передаётся на механическую трансмиссию с сухой дисковой муфты сцепления. Реверсная коробка передач с четырьмя скоростями вперёд и четырьмя назад;
  • Механизм отбора мощности намного расширил потенциал машины;
  • Шасси полноприводного трактора с блокировкой дифференциала переднего моста тормозами;
  • Низкое давление пневматических колёс на поверхность и эффективность тормозной системы позволяет минитрактору передвигаться по дорогам общего значения;
  • Машина безопасная в эксплуатации благодаря наличию светотехнического и сигнального оборудования, позволяющего передвигаться в ночное время и при сложных метеоусловиях;
  • Кабины нет, но удобное сиденье обеспечивает комфортную работу;
  • Все органы управления находятся под рукой, что положительно сказывается на управлении.

Технические характеристики агрегата:

  • Страна производитель – Чехия;
  • Мотор 1Д90ТА с мощностью 12 л. с.;
  • Объём двигателя – 660 см3;
  • Количество цилиндров – один;
  • Диаметр цилиндра – 9 сантиметров;
  • Вместительность топливного бака – 11 литров;
  • Расход топлива, 210+10% г/л.с./час;
  • Коробка передач – 4 вперёд и 4 назад;
  • Привод – 4*4;
  • Задние/передние колёса – 4*16/4*16;
  • Система воздушного охлаждения;
  • Сцепление сухого однодискового типа;
  • Ход поршня – 104 миллиметра;
  • ВОМ – 2200 оборотов/минуту;
  • Дорожный просвет – 35-37 сантиметров;
  • Ширина колеи – 70-100 сантиметров;
  • Радиус поворота – 1,9 метра;
  • Максимальная скорость – 16,5 километров/час;
  • Размер – 275*117*130 сантиметров;
  • Вес агрегата – 870 килограмм.

Чешский минитрактор агрегатируется с навесными орудиями различного характера. Возможно гидравлическое управление навесами. Минитрактор также применяется, как стационарный приводной агрегат.

В списке подходящих навесных устройств прицеп, косилка, бульдозерный отвал, подметальная машина, навесная фреза, рыхлитель, жатка, оборотный плуг и культиватор. С помощью одноосного металлического прицепа можно транспортировать различные грузы массой до одной тонны.

Чехословацкий трактор ТЗ-4К-14 отличается универсальностью. Машина справляется с большим количеством задач, ею легко управлять, она простая в обслуживании и нет особых сложностей при устранении небольших поломок. Простая конструкция и достаточные технические параметры сделали минитрактор популярным среди фермеров.

Технические характеристики

Минитрактор TZ — четырехколесная полноприводная машина. Трактор имеет две оси. Передняя имеет соединение с задним мостом, поворотная вилка (45° в обе стороны) дает возможность разворачивать трактор в стесненных условиях (в радиусе около 2 м). В вертикальной плоскости мосты дают возможность отклоняться в обе стороны на 11°, что позволяет смягчать езду по неровной поверхности.

Трактор оснащен тормозами для передних и задних колес, которые независимы друг от друга. Основные параметры машины таковы:

  • длина/ширина минимальная(макс.)/высота — 2,75/0,95(1,17)/1,3 м;
  • масса — 870 кг;
  • дорожный просвет — 29 см;
  • скорость — 16 км/ч;
  • колея колес — 70-100 см.

Минитрактор можно оснастить навесным оборудованием. Чаще всего применяются самосвальные прицепы, плуг, косилка. Для выполнения работ по разравниванию грунта или очистке от снега можно установить бульдозерный отвал.

Двигатель

За годы производства трактора двигатель подвергался модификациям несколько раз. Первая модель TZ-4K-14 выпускалась с двигателем Slavia 1D80, его мощность была 9 л. с. Поскольку чехи использовали запчасти только местного производства, то с заменой конструктивных узлов проблем не возникало. Насосы высокого давления производятся тоже в Чехии АО «Моторпал».

Ко времени поставки в Советский Союз трактор уже был оснащен одноцилиндровым двухтактным дизельным двигателем 1Д90ТА. Его мощность была увеличена до 12 л. с. Рабочий объем — 660 см³. Двигатель имеет систему воздушного охлаждения, запускается и от электрического стартера, и вручную.

Максимально простая конструкция определяет ремонтопригодность двигателя и минимизирует объем обслуживания.

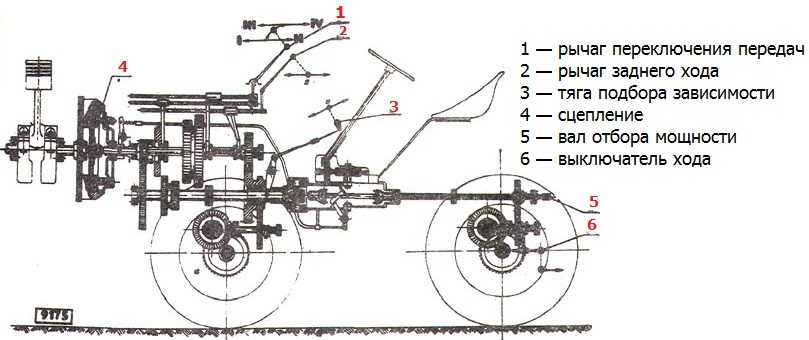

Силовая передача

Сухое однодисковое сцепление включается педалью, которая расположена на площадке водителя слева. У трактора 4-скоростная коробка передач. Все передачи реверсированы. Включатели привода ходовых колес есть в передней и задней коробках передач.

При помощи шарнирного и сквозного валов крутящий момент от приводного вала передается передней коробке передач и задней. Для включения оборотов приводного вала есть ручной рычаг, он к тому же снабжен предохранителем от случайного запуска мотора.

Ходовая часть

Шасси минитрактора TZ-4K-14 полноприводного типа. Блокировка дифференциала переднего моста создана из зубчатой муфты. Это позволяет предотвратить пробуксовывание ведущих колес на скользком грунте. Минитрактор не имеет ограничений по движению по дорогам общего назначения благодаря низкому удельному давлению пневматиков на грунт и эффективности внутренних колодочных тормозов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
