Самодельная газонокосилка: как сделать своими руками

1 Общее строение и разновидность

Существует несколько типов газонокосилок:

  • бензиновые агрегаты;
  • электрические;
  • механические;
  • аккумуляторные.

Преимущества первых — эффективности работы.

Газонокосилка из стиральной машины

Это универсальные механизмы для ухода за травой. Спектр использования в домашних условиях и коммунальными службами. Преимущество вторых — удобство эксплуатации, компактность. Работают от электричества, что ограничивает возможность эксплуатации. Простота строения преимущество третьих типов.

Преимущество последних — мобильность и отсутствие кабеля. Возможность применения на площадях от 200 метров квадратных.

Собрав самостоятельно это оборудование можно изучив соответствующую информацию. Сборка этого агрегата из подручных материалов не займет много времени и сэкономит семейный бюджет. Косилка из бензопилы, по мощности, не будет уступать готовым изделиям. Состоит косилка своими руками из следующих деталей:

  • нож;
  • ручка управления;
  • колеса;
  • двигатель достаточной мощности;
  • защитный чехол;
  • кабель питания.

Каркас — металлический лист, толщиной 3 мм. Лист укреплен рамой из металлических углов. Сверху размещается двигатель, снизу защитный чехол. Сбоку — оси для колес и рукоятки для управления механизмом.

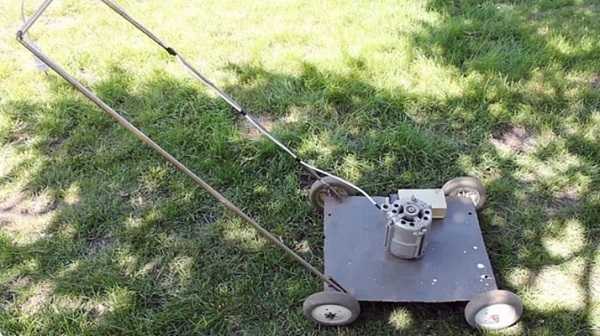

Газонокосилки сделанные своими руками

Двигатели для газонокосилки используют двух типов : фланцевый или обычный. В случае с первым крепление происходит к листу с помощью отверстий совпадающих с фланцевыми. Во втором привариваются две стойки из уголка (должны совпадать с лапами двигателя). Узел резки является центральным местом механизма. Состоит из оправы на которой размещены ножи.

1.1 Как сделать газонокосилку своими руками?

В качестве основы используется готовый металлический каркас. Электродвигатель используется из бытового прибора. Основной критерий выбора — мощность 500 Вт и число оборотов 3000 об/мин. Чем выше количество оборотов, тем стрижка травы происходит ровнее.

Для этой цели послужит двигатель из бензопилы, стиральной машины или из старого пылесоса. При фиксировании электродвигателя необходимо следить чтобы вал был в центральной части шасси. Стандартная длина ручки 90 сантиметров. В зависимости от роста работника ее высота может варьироваться.

1.3 Нож

Следующим этапом изготовления является нож. Изготавливается из стали листовой. Ширина отрезка 20-50мм. Нож должен быть тонким, но прочным. Может быть двух видов. Первый — в виде полосы, крепящейся симметрично оси оправки. Длинна ножа равна ширине захвата, что составляет 30 см. Концы полосы затачиваются. Второй вариант — крепящиеся по краям под углом 180 градусов относительно друг друга.

Нож длинной 80мм. Для предотвращения наматывания травы на вал режущие кромки должны быть чуть загнутыми вниз. Нож болтами крепится к диску. Крепление одним болтом позволяет режущему механизму складываться при препятствии. Деформация и поломка при этом исключены. Второй более надежен, однако есть риск повреждения режущего механизма. Для предотвращения откручивания при креплении используются шайба — гровер и контргайка.

1.4 Вал

Диаметр вала равен диаметру отверстия. Отверстия симметричны относительно друг друга, и прорезаются заранее. Из стали изготавливается и защитный чехол(кожух). Представляет собой круг с диаметром 530 мм, отверстие, находящиеся посередине (диаметр превышает окружность вала на 5 мм).

Приваривается к корпусу так, чтобы перекрывать конец вала на 2,5-3 см. Необходим для защиты вала и двигателя от механических повреждений и загрязнения. Для охлаждения двигателя в чехле делаются отверстия. Газонокосилка из болгарки электрическая по функциональности и мощности не уступает промышленной.

Вал с ножом для газонокосилки

1.5 Колеса

Количество колес подбирается индивидуально. Возможность выбрать 3, 4, 2 колеса. Двухколесная электрокоса более маневренна и борется с травой в самых недоступных местах. Можно воспользоваться имеющимися или сделать самостоятельно. В качестве сырья подойдет фанера или подшипники. Чем больше диаметр тем лучше травокосилка передвигается по почве.

1.6 Двигатель

Для такой цели подойдет любой исправный агрегат. Дрель, пылесос, бензопила, стиральная машина подойдут как нельзя кстати. Идеальная мощность один киловатт. Это дает возможность реже затачивать нож. Основной принцип выбора-площадь захватывания травы. Чем она больше, тем мощнее должен быть двигатель.

Каркас и сборка

Для мотора может подойти и обычная фанера толщиной не менее 8–9 мм, но всегда лучше использовать лист металла, с толщиной не меньше 4 мм. Размер его не должен быть большим (40–55 см). По центру листа или фанеры нужно просверлить дыру для вала мотора, к которому будет присоединён резак.

Рама может быть сделана из детали старой коляски, телеги либо можно сварить её самому при помощи металлических труб. Кожух должен быть высоким.

Колёса — металлические, поверх покрытые резиной, диаметр — 50–70 мм. Если он будет меньше, то колёса будут тяжело ехать, а механизм может легко сломаться. Если же, наоборот, он будет больше, то сопротивление травы усилится. Она перестанет резаться и будет мяться. Количество колёс — четыре, но есть варианты с двумя, которые, впрочем, быстро ломаются.

Ножи следует крепить при помощи болтов так, чтобы при движении они могли свободно передвигаться относительно корпуса, то есть сделать резак сборным. Это поможет при небольшой аварии, к которой может привести, например, детская игрушка, лежащая на земле, или камень. Нож не будет со всей силы биться, что привело бы к поломке. Он аккуратно загнётся под корпус и выпрямится после обхождения объекта во время действия электромотора.

Ножи должны быть выполнены из высококачественной стали, заточены сильнее дальше от основания. С ними нужно работать максимально аккуратно для видимого результата. Деку можно сделать из старой сковороды.

Возле ножей при помощи небольшого вогнутого листа металла нужно соорудить защитный бампер, который не будет давать траве попадать в человека.

@kursremonta.ru

Рекомендуется изготовить сборочный мешок, чтобы большая часть травы не оставалась на земле. Он может быть выполнен из ткани, но в таком случае будет быстро рваться, поэтому лучше его делать из твёрдого материала, например пластмассы.

Необходимые детали для сборки самодельной газонокосилки

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

  • приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
  • каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
  • защитного кожуха;
  • ручки, позволяющей управлять устройством во время уборки травы;
  • ножей;
  • от двух до четырех колес;
  • электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
  • шнура питания с вилкой;
  • травосборника.

Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

  • из пылесоса;
  • из триммера;
  • из старой стиральной машинки;
  • из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.

  1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
  2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
  3. В форме диска.

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Делаем нож для самодельной газонокосилки из стиральной машинки

Режущий элемент газонокосилки нужно закрепить на валу электродвигателя. В качестве такого элемента можно леску, тонкий трос (велосипедный, с механизма тормозов), но это не будет так эффективно как полноценный нож. Не будем медлить, и приступим к изготовлению ножа.

ШАГ 1: выбираем материал. Для изготовления ножа для газонокосилки своими руками нам понадобится полотно старой ножовки. У ножовки каленая сталь. Это замечательно подходит для изготовления ножа. Нож из каленой стали будет дольше оставаться острым, а это значит, что можно скосить больше травы, без каких-либо вмешательств в устройство газонокосилки и заточки ножа.

ШАГ 2: делаем форму ножа. Берем полотно, и наносим на него схему будущего ножа. Длина будущего ножа не должна превышать ширину корпуса газонокосилки. Исходя из этого, длина ножа газонокосилки своими руками будет составлять 250 мм. Не забудьте о крепежном отверстии посредине ножа. Чтобы просверлить каленую сталь, нужно использовать дрель или станок с маленькими оборотами, при этом постоянно подливать масло для охлаждения сверла и полотна ножовки. Форма ножа газонокосилки должна быть примерно такой:

ШАГ 3: заточка ножа. Конечно, чтобы возможно было косить траву без проблем, нужно заточить нож газонокосилки. Делать это нужно под углом 45°. Заточить нож можно как напильником,так и специальным шлифовальным станком.

ШАГ 4: крепление ножа. Чтобы надежно закрепить нож на валу газонокосилки нам нужно сделать специальный адаптер. Здесь не обойтись без токарного станка. Если же у вас нет такой возможности, то воспользуйтесь методом, который был применен в статье с названием «Газонокосилка из старого пылесоса». Этот метод прост и в свое время достаточно надежен.

ШАГ 5: подключение. Подключаем наш электродвигатель через пусковое реле к сети. Выводим провода и фиксируем их на ручке газонокосилки, где устанавливаем розетку и кнопку включения и выключения.

Заключительным этапом пошаговой инструкции, как сделать газонокосилку, будет изготовление защитного кожуха. Он защитит ваши ноги от травы и камней, которые разлетаются во все стороны. Также, кожух будет ограничивать разбрасывание травы по всему участку, и будет формировать какой-никакой валок, что облегчит уборку скошенной травы с участка.

Самодельный защитный кожух

Если вами изготавливается самодельная косилка, то вам обязательно понадобится защитный кожух. Он убережет ваши глаза, тело и ноги от травмирования мелкими камушками и осколками ножей, если они сломаются.

Кожух для триммера можно сделать из листа алюминия или тонкой жести.

  1. Вначале, в углу квадрата из металла необходимо просверлить отверстие нужного диаметра (зависит от вида привода вашего агрегата) с помощью коронки.
  2. Затем потребуется сделать разметку под крепеж. В качестве основы, к которой будет прикручиваться самодельная защита, можно использовать стандартный кожух от болгарки, если вы делаете триммер из нее.
  3. Зажмите заготовку струбциной и при помощи рулетки и карандаша проведите первую окружность радиусом около 270 мм. Центром окружности будет служить угол заготовки. По поводу радиуса давать точных рекомендаций нельзя, поскольку он будет зависеть от диаметра режущего инструмента, который вы будете использовать с агрегатом. Поэтому, сначала определитесь, какие ножи вы будете использовать, и какой вылет лески будет оптимальным.
  4. Далее, проведите вторую дугу (это будет загиб), немного отступив от первой. В данном случае сантиметров на 5. Таким образом вы отмеряли высоту будущего щитка. Вообще, высоту кожуха рекомендуется делать такой, чтобы, когда вы его поставите ровно на землю, режущий инструмент не доставал до нее около 2 см.
  5. После разметки второй линии необходимо вырезать по ней заготовку, воспользовавшись ножовкой по металлу либо электролобзиком с пилочкой по металлу.
  6. Кроме этого, необходимо сделать радиальные разрезы (до первой дуги) и загнуть получившиеся части плоскогубцами под углом 90°.
  7. Далее, щиток крепится к защитному кожуху болгарки, устанавливается режущий инструмент, и агрегат готов к работе.

Таким способом можно изготавливать и устанавливать защитный кожух и на триммере, купленном в магазине, если щиток по каким-либо причинам раскололся. Щитки в заводских аппаратах изготавливаются из пластика и часто ломаются, если неудачно стукнуть головкой триммера о землю для удлинения лески.

Нож для газонокосилки

В современных газонокосилках режущая часть представлена прочной толстой полимерной нитью (леской).

Можно приобрести такую в магазине и применить в самодельном устройстве, прикрутив ее к отрезку стальной полосы с отверстием посредине (надевается на вал двигателя).

Если приобрести леску нельзя, пытаться заменить ее проволокой бесполезно: как показал опыт, проволока из-за значительного растягивающего усилия в сочетании со знакопеременными нагрузками при ударах о траву быстро обрывается. Следует изготовить нож из пилы или ножовочного полотна.

В ходе изготовления придерживаются таких правил:

  1. Твердую инструментальную сталь, из которой изготовлено полотно, размягчают при помощи отпуска, вследствие чего она становится легкообрабатываемой. Для отпуска заготовку нужно нагреть до высокой температуры и дать ей медленно остыть (обычно изделие остывает вместе с печью). После изготовления ножа его нужно будет снова закалить, то есть нагреть и быстро остудить.
  2. Длину ножа выбирают из диапазона от 30-ти до 50-ти см. При большей длине производительность косилки возрастает, но повышаются и требования к мощности двигателя.
  3. Режущие кромки затачивают под углом в 60 градусов. При более острых углах заточки нож придется точить чаще.

Вариант самодельной газонокосилки

Кромки располагаются по краям ножа, делать их длиной более 5 – 6 см нецелесообразно.

  1. Местоположение отверстия для вала выверяют с предельно возможной точностью, так как нож должен быть хорошо сбалансирован. Двигатели от пылесосов развивают скорость вращения в 11 – 30 тыс. об/мин и в таких условиях дисбаланс приведет к сильной вибрации с последующим разрушением.
  2. Чтобы сохранить нож при встрече с камнем, его делают составным: к центральному основанию из недорогой конструкционной стали прикручивают болтами с двух сторон режущие части из стали инструментальной. Теперь при столкновении с камнем режущая часть просто повернется, так что нож с каждой стороны примет Г-образную форму. При этом не будут повреждены ни он сам, ни вал мотора.

Также нож во избежание повреждений при ударе о камень можно изготовить в виде диска.

Пошаговая инструкция по сборке

В зависимости от исходных материалов для электрогазонокосилки такие этапы будут отличаться. Одним из самых распространённых вариантов является сборка косилки из старой стиральной машины. Будет полезным рассматривать пошаговую инструкцию именно по созданию подобного аппарата.

Действия должны происходить в такой последовательности:

  1. Изготовление каркаса или лонжеронов под двигатель будущей конструкции. Делать его нужно из металлического или стального листа 500 на 500 миллиметров.
  2. В центральной части листа следует высверлить отверстие под вал электрического двигателя.
  3. Снизу металлического листа (лонжеронов) приваривают уголки по периметру. А также их можно закрепить болтами.
  4. Потом необходимо установить колёса. Их можно сделать самостоятельно из фанеры или дерева, или снять со старых приборов. Размещаются они на вал (металлическую ось).
  5. После этого мотор нужно закрепить на платформе. Для этого его либо следует приварить на заранее вмонтированных металлических уголках, или просверлить отверстия для имеющихся дырок в самом моторе, а потом скрепить болтами.
  6. Дальше требуется установить ручку для управления конструкцией.
  7. Под платформу монтируется защитный кожух для управления.
  8. Устанавливается металлический нож (самодельный или готовый). Крепится он на вал электродвигателя.
  9. Для защиты мотора от травы необходимо вмонтировать консервную банку на его вале.

Все механические части собраны. Дальше нужно приступать к электрической схеме конструкции.

Для этого необходимо:

  • установить включатель и выключатель в удобном месте возле ручки аппарата;
  • подсоединить кабель питания с вилкой;
  • монтаж УЗО.

Покрытие ножей с помощью кожуха является обязательным, так как это позволит повысить безопасность во время работы. Такую защиту нужно делать и для мотора во избежание попадания мусора и его долговечности, а также стойкости.

Принципы использования электрических двигателей

Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.

Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:

https://youtube.com/watch?v=HSzh7bGykq8

Создавая инструмент самостоятельно, помните, что он является средством повышенной опасности. Необходимо включить в схему блокирующую кнопку, срабатывающую при заклинивании или поломке ножа. Нельзя работать с электрическими косилками во влажную погоду, по утренней росе.

Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.

Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна

Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками

Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.

В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.

Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.

Использование двигателя бензопилы в газонокосилке не требует дополнительной защиты. Он и так выполнен в пылевлагозащитном исполнении. Воздушные фильтры забиваются реже.

Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.

Как сделать своими руками

Лезвия для газонного триммера могут быть как в виде одной сплошной длинной планки, так и двух более коротких пластин. Проще всего сделать одно длинное лезвие. Дело в том, что сбалансировать два отдельных режущих элемента, которые работают синхронно на высоких оборотах очень сложно. От точности баланса лезвия зависит равномерность его работы, вибрация, а также это отражается на ресурсе устройства и удобстве его применения.

Сделать лезвие довольно просто. В первую очередь нужно взять лист стали толщиной не менее 3 мм и вырезать с помощью болгарки полотно будущего режущего элемента. Габариты пластины примерно такие: ширина от 40 до 60 мм, а длина может быть в пределах 30 — 50 см. Длина полотна зависит от диаметра защитного купола.

Для участков с каменистой почвой рекомендуется делать нож из более толстого листа металла.

После того как полотно было вырезано нужно сделать кромку лезвия, а также лопасти ножа. Они нужны для создания завихрения в процессе кошения травы. Длина лопасти вдоль полотна составляет 50 мм, а поперёк 25 мм. Высота изгиба около 15 мм. Сама режущая кромка должна быть в длину 60 — 80 мм. Стачивается она от края полотна.

Важно помнить то, что расположение лезвий и лопастей на обоих концах должно быть противоположно друг другу. Также стоит учитывать направление движения ножа

Строго по центру самодельного ножа для садового триммера проделывается крепёжное отверстие. В идеале, если всё сделано правильно, полотно уже будет сбалансировано. Это можно проверить, надев его на горизонтальны прут и посмотрев насколько ровно нож задерживается в горизонтальном положении. Возможно пластина будет отклоняться в какую-нибудь сторону. Тогда нужно немного сточить часть более тяжёлого края, но делать это нужно очень аккуратно, чтобы не перестараться.

Обычно этого делать не придётся, если крепёжное отверстие отцентрировано, но перепроверять баланс нужно обязательно. Плохо сбалансированный нож в процессе эксплуатации вызывает биение и пагубно отражается на ресурсе газонокосилки.

Делать самодельные односторонние ножи не рекомендуется. Их довольно трудно балансировать, а во время работы положение одного элемента относительно другого может сбиться. Это вызовет дисбаланс и негативно отразится на удобстве кошения травы и техническом состоянии аппарата.

Создание оправки

Самая простая конструкции оправки выглядит как диск либо полоса с фланцем, в которой есть специальное отверстие, равное диаметру вала двигателя. Процесс создания оправки такой:

  1. Фланец надевается на вал и стопорится на нём, к полосе либо диску крепятся ножки. Общий диаметр листка будет напрямую зависеть от нужной ширины захвата и длины ножей. Для готовой оправки можно применять шкив с посадочным диаметром, подходящим к валу с двигателем. Это поможет избавиться сразу от двух трудностей — центровки оправки и её установки. Но шкив при этом должен быть надёжным и крепким.
  2. Оправку нужно закрепить на вал двигателя. Чаще всего это делается болтами, которые вворачиваются во фланец перпендикулярно оси вала.
  3. В виде оправки можно применять камнедержатель для точила. Чтобы на вал не наматывалась лишняя трава и не портила его, можно закрыть его с помощью консервной банки.
