Культиватор сплошной обработки

Описание

Предназначен для предпосевной обработки всех типов почв по фонам культивации и вспашки, с заделкой развальных борозд. Культиватор КСО качественно выполняет за один проход уничтожение сорняков, поверхностное (до 8 см) рыхление, выравнивание, мульчирование и прикатывание почвы (регулируемое уплотнение верхнего слоя почвы) с созданием в посевном слое уплотненного ложа для семян, обеспечивает ресурсосберегающую комплексную обработку почвы.

В системе основной обработки почвы по традиционной технологии предназначен – для выравнивания зяби, предпосевной культивации, уходу за парами. В системе минимальной основной обработки почвы предназначен – для предпосевной культивации, а также выравнивания микрорельефа поля.

Культиватор серии КСО применяется в различных агроклиматических зонах, на всех типах почв, в том числе подверженных ветровой и водной  эрозии, кроме каменистых:

Культиваторы КСО серийно комплектуются двойным тандемным катком (спиральный, планчатый, либо прутковый). Опционально устанавливаются одинарный каток, выравнивающая планка, а также 4-х рядная пружинная борона.

Планчатые и планчато-спиральные катки устроены так, что планка входит в землю близко к вертикали, а выходит почти плашмя. В результате чего хорошо подкапывает, срезает гребни и выравнивает поверхность поля после прохода орудия.

В случае работы по рыхлой почве, например разделки пахоты, когда катки проваливаются и забиваются землей.  Тогда  катки необходимо развернуть на 180°. Тогда планка будет ложиться на землю плашмя, а выходить вертикально. При этом увеличивается опорная поверхность катка, а  сам каток будет меньше захватывать земли и меньше забиваться.

Основные преимущества культиваторов серии КСО:

  1. Несущие балки, на которые устанавливаются рабочие органы (стойки),  культиваторов серий КСО изготовлены из трубы квадратного сечения 40х40 мм или 50х50 мм (взамен полосы на “классическом”культиваторе ИМТ-616 и его многочисленных аналогов). При этом труба проходит насквозь через технологические отверстия в раме, что в разы повысило надежность орудия.
  2. За счет более рациональной расстановки S-образных стоек в ряду, удалось исключить «забивание» культиватора сорняками и пожнивными остатками, а также появилась возможность более качественно подготовить семяложе.
  3. Уничтожение сорняков происходит без огрехов. На культиваторах серии КСО устанавливается S-образная стойка сечением 32х10 мм (с подпружинником) или 32х12 мм (без подпружинника). Перекрытие стрельчатых лап составляет 15 мм с каждой стороны.
  4. Катки закреплены «тандемом» не жёстко, а шарнирно, что позволяет равномерно распределить нагрузку на оба катка.
  5. Усовершенствованный механизм регулировки глубины обработки позволяет быстро и точно отрегулировать орудие.
  6. Из гидросистемы исключены промежуточные металлические трубки, сокращено количество соединений и гидроцилиндров.
  7. Ширина и высота КСО-9,6 в транспортном положении составляют соответственно 3350 мм и 4370 мм, что позволяет транспортировать его по дорогам общего пользования без оформления дополнительных разрешительных документов.

Культиватор КСО-4,8

Культиваторы серии КСО (культиваторы сплошной обработки) предназначены для предпосевного возделывания всех типов почв по фонам культивации и вспашки, с заделкой развальных борозд. Культиватор КСО производит поверхностное рыхление на глубину до 10 см, выравнивание и прикатывание почвы.

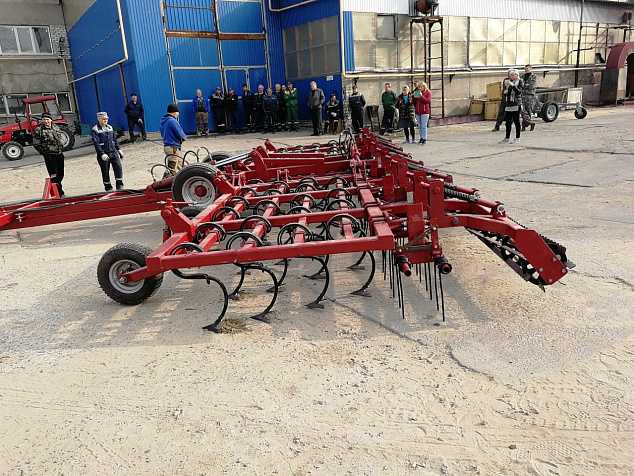

Фото культиватора КСО-4,8

Модели культиваторов КСО: КСО-4,8; КСО-6,4; КСО-8; КСО-9,6; КСО-12.

Культиватор серии КСО применяется в различных агроклиматических зонах, на всех типах почв, в том числе подверженных ветровой и водной эрозии, кроме каменистых:

  • в системе основной обработки почвы по традиционной технологии — для выравнивания зяби, предпосевной культивации, уходу за парами;
  • в системе минимальной основной обработки почвы — для предпосевной культивации, а также выравнивания микрорельефа поля.

Технические характеристики культиватора КСО-4,8

Производительность за 1 час основного времени, га/ч до 4,8
   Рабочая ширина захвата, м 4
   Глубина обработки, см 5-12
   Рабочая скорость движения, км/ч до 12
   Масса, кг 849 ± 24
   Габаритные размеры, мм, не более
      ширина 4050
      длина 5030
      высота 970
   Масса приспособлений и комплектов, поставляемых по отдельному заказу, кг
      — комплект лап КЦЦ 00.290 11
      — каток ребристый КЦД 04.100 201
      — боронка пружинная КЦД 05.000 74

Культиватор сплошной обработки КСО-8

Культиватор сплошной для обработки почвы КСО-8 применяется для паровой и предпосевной обработки почвы. На выбор заказчика может комплектоваться катком с выравнивателем, пружинной двухрядной бороной либо приспособлением для навески зубовых борон. За счет четырехрядной расстановки рабочих органов (минимальное расстояние между соседними грядилями составляет 800мм), данная конструкция препятствует забиванию культиватора растительными остатками.

Рама КСО-8 выполнена из толстостенных профильных труб, что придает большой запас прочности агрегату. В конструкции грядилей предусмотрены сменные полиуретановые втулки, рассчитанные на 1000-1500га эксплуатации. Разъемное крепление кронштейнов грядилей к раме на стремянках снижает излишние сварочные напряжения и позволяет регулировать ширину перекрытия. Покраска культиваторов производится высококачественными акриловыми эмалями с предварительным грунтованием.

Для иных целей применяется  культиватор окучник.

Фото культиватора КСО-8

Культиватор КСО-8 агрегатируется с тракторами мощностью двигателя 130-150 л.с.

Технические характеристики моделей культиваторов КСО

Наименование Ширина захвата, м Кол-во рабочих органов, шт Глубина обработки, см Ширина стр. лап, см Мощность трактора, л.с.
КСО-4,8 прицепной 4,8 40 до 10 135 (150) 80-100
КСО-6,4 приц. складн. 6,4 54 100-120
КСО-8 приц. складн. 8,0 67 130-150
КСО-9,6 приц. складн. 9,7 81 150-170
КСО-12 приц. складн. 12,3 98 170-210

Конструкция

В устройстве культиватора предусмотрено несколько сборочных узлов, которые можно считать основными:

  • каркас или рама, на которую крепятся все остальные элементы;
  • рулевая колонка;
  • рабочие органы;
  • система, отвечающая за крепление дисков, ножей;
  • колеса, которые могут быть как резиновыми, так и грунтозацепы, изготавливаемые из металла;
  • двигатель;
  • редуктор;
  • механизмы, отвечающие за запуск культиватора и смену рабочих режимов;
  • органы, отвечающие за регулировку глубины погружения.

Из наиболее используемых рабочих органов можно выделить:

  • лапы для рыхления;
  • фрезы;
  • диски;
  • стойки, которые могут быть пружинными или жесткими.

Модели

В данной категории товаров неплохо зарекомендовали себя белорусские агрегаты от «Кубаньсельмаш».

В модельном ряду:

  • КСО-4.8;
  • КСО-6.4;
  • КСО-8;
  • КСО-9.6;
  • КСО-12;
  • КСО-14.

Техника серии КСО используется для возделывания грунта перед посевом, а также вспашки. В среднем фрезы этих культиваторов способны погружаться в грунт на глубину до 10 см. Используют технику в разных районах страны, независимо от климатической зоны. Их эффективность прослеживается даже на грунте, который подвержен эрозии. В комплектации поставляются с двойным тандемным катком и выравнивающей планкой. По необходимости можно поставить и одинарный каток или трехрядную пружинную борону.

Культиватор КСО-4.8 за час работы способен обработать до 4 гектаров земли, ширина захвата у него составляет четыре метра. Глубина обработки регулируется оператором и может находиться в промежутке от 5 до 12 сантиметров. Скорость, с которой движется техника — 12 километров в час. Общий вес конструкции около 849 килограмм.

КСО-8 используется для паровой обработки или предпосевной. Производитель может комплектовать свой агрегат дополнительным приспособлением для навески зубьев бороны. Рама культиватора производится из профильной трубы с толстыми стенками, именно благодаря этому удалось создать технику с необходимым запасом прочности. Есть в культиваторе сменные втулки, изготавливаемые из полиуретана. Заданная глубина рыхления может регулироваться от 5 до 12 сантиметров.

У культиваторов КСО-6.4 ширина захвата почвы 6,4 метра. Роль рыма выполняют продольные и поперечные трубы прямоугольного сечения. Скорость движения техники до 12 километров в час, при этом ширина захвата лап 13.15 сантиметров. Глубина, на которую может погружаться фреза — до 8 сантиметров.

Похожие характеристики имеет и КСО-9.6, у которого скорость движения и глубина погружения совпадают с прошлой моделью. В качестве рабочих органов в конструкции техники стоят пружинные стойки с усилительными пластинами. Лапа культиватора имеет ширину захвата 10.5 см, если ставится стрельчатая лапа, то обязательно комплектуется выравнивателем.

У культиваторов КСО-12 ширина захвата 12 метров. Мощность силового агрегата внутри 210-250 лошадиных сил, благодаря чему техника может развивать скорость до 15 километров в час. Глубина обработки аналогична другим представителям этой серии – 8 сантиметров.

Самую большую ширину захвата имеет КСО-14, у него она составляет 14 метров. Глубина погружения ножей сохраняется, мощность двигателя до 270 лошадиных сил, хотя скорость движения остается на отметке 15 километров в час.

Обзор культиваторов для сплошной обработки почвы смотрите в следующем видео.
