Картофелесажалка для минитрактора: конструкция, принцип работы и виды

Сферы применения

Существует около 50 видов разных навесных механизмов для мини-тракторов. Это объясняет широкую область их применения. Вид навесов определяет также и сферу применения мини-агрегатов.

В аграрной промышленности. В земледелии необходимость выполнять разнообразные работы по возделыванию почвы и других видов деятельности требует применения специальных навесных устройств, таких как плуги, бороны, механизмы для сева, сбора урожая. В садоводстве они незаменимы в уходе за фруктовыми деревьями и кустарниками. В животноводстве навесные агрегаты хоть и используются не так широко, но все-таки успешно применяются. Чаще всего их применяют для уборки животноводческих ферм, перевозки кормов, животных и других грузов.

  • В строительстве. В этой отрасли обычно применяют отвалы, экскаваторные ковши, приспособления для рытья канав и траншей. Использование таких навесных элементов, как погрузчик, вилочные поддоны и тракторы с прицепом делает возможным перевозку грузов, а применение лебедки – подъем их на некоторую высоту. Все чаще малогабаритные агрегаты используются при дизайнерской работе с ландшафтом, при формировании инженерно-технических коммуникаций, в частном строительстве коттеджей, домов и бань.
  • В коммунальной сфере. Необходимым навесным оборудованием в данной отрасли являются лопаты-отвалы, опрыскиватели, щетки для чистки асфальтированного покрытия, рассеиватели песка и реагентов, снегоотбрасыватели и механизмы для уборки снега. Они позволяют использовать тракторы для чистки улиц от грязи, мусора и для расчистки тротуаров и проезжей части от снежных заносов. Небольшие габариты позволяют применять мини-трактора в условиях ограниченной площади пешеходных дорожек и городских дворов.

Использование этого оборудования гарантирует качественное выполнение работ при незначительных тратах на топливо и комплектующие.

Узкоспециализированные навесы для минитракторов

Не всегда владельцам минитрактора целесообразно приобретать для дачи дорогостоящие узкоспециализированные навесы. Многим домашним умельцам под силу смастерить из подручных материалов самодельную трехточечную навеску. Примером самоделки на дачном участке можно назвать навозоразбрасыватель. Себестоимость приспособления дешевле, а в случае его поломки доступен самостоятельный ремонт. Также часто делают своими руками копалки и картофелесажалки, так как изготовить их достаточно легко, а применение подобным насадкам на дачном участке всегда найдется. Еще одна популярная самоделка – отвал, использующийся в самых разных областях.

Покупать заводскую или сделать навеску на минитрактор самостоятельно — решение за владельцем техники. В любом случае, к изготовлению следует подойти тщательно, предварительно рассчитав, подойдет ли самодельная конструкция к мощности трактора.

Советы

Во время работы соблюдают такие рекомендации:

  1. Предварительно проверяют исправность основных деталей. В это время трактор должен быть заглушен.
  2. При необходимости используют беруши или наушники, чтобы снизить негативное воздействие на слух.
  3. Устройство подключают только к тракторам с требуемыми размером, захватом и производительностью для конкретной модели картофелесажалки.
  4. Оборудование применяют только для посадки картофеля.
  5. При поворотах балку с желобами поднимают, чтобы детали не деформировались.
  6. После завершения работ устройство обязательно очищают. При необходимости смазывают трущиеся элементы.

Для быстрого сбора урожая с больших площадей некоторые фермеры используют самодельные двухрядные картофелекопалки. Они позволяют получать клубни сразу с нескольких рядов.

Самодельная снегоочистительная лопата

Бочка для изготовления отвала

Чтобы самостоятельно сделать снегоуборочную лопату на мотоблок «Нева», для начала, понадобится собрать необходимые инструменты и материалы. Итак, нам потребуются:

  1. старая стальная бочка на 200 л;
  2. полоса железа с размерами примерно 850х100х3 мм;
  3. 1 м квадратной трубы с сечением 40х40 мм;
  4. болты М10,М12 и М8, а также шайбы и гайки;
  5. набор сверл по металлу;
  6. плоскогубцы;
  7. набор гаечных ключей;
  8. лист толстой прочной резины;
  9. небольшой, но толстый, стальной лист;
  10. болгарка с дисками по металлу;
  11. сварочный аппарат;
  12. ручная электродрель.

После того как будут собраны все инструменты, материалы и чертежи, можно начинать делать отвал для мотоблока своими руками. Самым простым решением будет сделать ковш из старой 200 литровой бочки, поскольку она изначально имеет оптимальную округлость. В этом случае не понадобится нагревать листы металла и выгибать, придавая им нужную форму. Итак, понадобится старая бочка, у которой необходимо срезать болгаркой крышку и дно. Получившуюся трубу следует разрезать вдоль на три одинаковых сегмента. Две этих трети нужно по контуру при помощи сварочного аппарата соединить вместе, а оставшуюся треть разрезать болгаркой на полосы, которые будут использованы для обеспечения достаточной жесткости. По одной полосе прикрепить по бокам лопаты, и несколько штук распределить равномерно по всей длине отвала.

Конструкция самодельного снегоуборочного отвала

Теперь, для дополнительного усиления всей конструкции отвала, нужно сделать в нижней части ковша нож. Для этого потребуется железная полоса с размерами 850х100х3 мм. С помощью электрической дрели высверлить в ноже три отверстия диаметром 5-6 мм и расстоянием между ними 100-120 мм. Это необходимо для укрепления резиновой прокладки, которая предотвратит повреждение ковшом дорожного покрытия. Нож к рабочей кромке ковша крепится при помощи болтового соединения.

После сборки снегоочистительной лопаты и ножа необходимо сделать и смонтировать крепление для отвала. Кусок трубы приварить к самодельному мотоблочному отвалу в центре конструкции. Посередине трубы при помощи сварки закрепить полукруг из толстого листа металла и сделать в нем несколько отверстий для выставления требуемых углов поворота и фиксации отвала мотоблока.

Далее нужно взять еще один отрезок трубы квадратного сечения и сделать из него Г-образный держатель. Короткая сторона этого держателя устанавливается в поворотном полукруге, а второй конец трубы при помощи болтового соединения закрепляется на раме силового агрегата. Для настройки высоты отвала используют два болта, вкрученных в углубление квадратной трубы, которая приварена к сцепке и надевается на Г-образный держатель. На видео показана снегоуборочная лопата для мотоблока и работа с ней.

Чертежи и размеры картофелекопалок для минитрактора

Самодельную копалку для картошки на минитрактор своими руками изготавливают по схеме. На чертеж наносят размеры, название деталей.

Барабан изготавливают из стальных прутьев сечение 0,6-1 см

Для плуга многие мастера применяют старую сельхозтехнику или стальной лист. Для подвеса используют швеллер. Предусматривают регулятор погружения лемеха и угла захвата.

Колеса для прицепа специалисты рекомендуют использовать усиленные, для тачки или мотоблока.

Лемех для веерной картофелекопалки изготавливают из цельного листа железа. Его выгибают, придавая форму ласточкиного хвоста. Подготовленные детали приваривают к тыльной стороне наконечника.

Веерная конструкция пригодна для малых площадей, земля взрыхляется, и картофель поднимается на поверхность грядки

Несущую раму для грохотной картофелекопалки делают с упором на две точки. Колеса регулируют высоту над грядой. Подвес действует как тяговое устройство. Вал мотоблока приводит в движение редуктор, подсоединенный к колесам. Тяга под воздействием кривошипно-шатунного механизма выполняет вибрирующие движения. Шлицевое крепление приводит в работу лемех и систему грохот.

Грохотная картофелекопалка сложна в изготовлении, но ее производительность в два раза выше, чем у веерной

Важно! Во время дождя возникает необходимость изменять угол работы для глубины погружения лемеха. Чтобы избежать проблем, устанавливают винтовую тягу для регулировки.. Вибрационная картофелекопалка просеивает клубни по движению мотоблока вперед-назад

Вибрационная картофелекопалка просеивает клубни по движению мотоблока вперед-назад

Чтобы транспортер двигался, его подвешивают на качающиеся шарниры. Привод вибратора делают из эксцентрика. Его соединяют со шкивом при помощи вала. Ременной передачей крепят колесо на шкив.

Веерная картофелекопалка самая простая в изготовлении, требует мало материала и затрат времени

Заводское навесное оборудование

На рынке представлен широкий выбор оборудования для мини трактора, например:

  1. Двухкорпусные плуги 1L-220, 1L-225, 1L-230. Их используют совместно с тракторами мощностью 12, 25 и 30 л/с и ручным приводом. Средняя стоимость такого плуга — от 10500 до 20000 рублей.
  2. Дисковые бороны 1BQX 1.1, 1BQX 1.9, БТ-4. Необходимы для подготовки почвы к посадке. Цена — от 30000 рублей.
  3. Картофелесажалки UB-2 и ДтЗ-2.1. Подходят для агрегатов с мощностью мотора от 24 лошадиных сил.
  4. Грабли для ворошения 9 GL и 3. 1G. Подходят машинам с мощностью двигателя от 12 лошадиных сил.

Также к заводскому дополнительному оборудованию относится фронтальный погрузчик, навесные опрыскиватели SW-300, SW-400 и SW-800 и т.д.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

За основу оси берется стальная или чугунная труба, имеющая толстые стенки.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены.
Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов.
С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

После того, как глубина бороздорезов отрегулирована, крепление стремянок обязательно должно быть накрепко затянуто, так как в противном случае семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Частично механизированные устройства

К данной группе относятся устройства для ускорения процесса посадки клубней картофеля. Часто такие приспособления изготавливают из тележки с колесом. Такой вариант хорошо подходит для участков с мягкой почвой, которая подготавливается заранее.

Колесо садовой тележки заменяется роторной фрезой, в которой может быть сразу несколько ячеек. В саму тележку засыпается корнеплод, откуда и попадает в ячейки фрезы. По ходу движения фреза вращается и оставляет клубни в почве. Такой процесс тоже трудоемкий и для его облегчения приваривается ручка спереди тележки, что дает возможность работать вдвоем.

Выбор картофелесажалки для минитрактора

Выбирая картофелесажалку, Вам нужно обратить внимание на конструктивные особенности оборудования, а также на его вес, размеры, возможность регулировки, наличие дополнительных свойств и совместимость с конкретной моделью мотоблока.В конструкцию некоторых картофелесажалок включается ёмкость под удобрения, с помощью которой можно вносить в почву полезные вещества вместе с посадочным материалом. Также картофелесажалки могут оснащаться сменными звездочками, с помощью которых можно изменить шаг высадки семян

Стоимость данного агрегата будет зависеть от количества дополнительных опций, поэтому Вам следует обращать на это внимание.

Данные рекомендации помогут Вам подобрать наиболее подходящую модель картофелесажалок и эффективно использовать её. Выбрать данные изделия Вы сможете в компании АгроМотоЦентр, ассортимент которой представлен на сайте!

Источник

Картофелесажалка полунавесная четырехрядная КСМ-4

Описание

Картофелесажалка предназначена для рядковой посадки непророщенных клубней картофеля с регулируемым междурядьем 70, 75, 90 см с одновременным внесением минеральных удобрений на почвах всех типов во всех зонах возделывания картофеля. Картофелесажалка агрегатируется с тракторами класса 1,4 (МТЗ-80/82, МТЗ-100/102). Привод картофелесажалки осуществляется от синхронного ВОМ трактора. Загрузка картофелесажалки картофелем производится из любых самосвальных транспортных средств. Картофелесажалка обеспечивает выполнение показателей, изложенных в разделе 2, при посадке клубней основной фракции картофеля (50-80 г) на легком суглинке влажностью до 25% с содержанием в пахотном горизонте камней размером до 150 мм не более Зт/га, при наличии в посадочном материале по массе не более 5% почвенных примесей и не более 10% примесей смежных фракций клубней картофеля (25-50; 80-120 г).

Технические характеристики

Тип машины полунавесная
Производительность за 1ч основного времени, га/ч на междурядьях 70-75 см на междурядьях 90 см 1,2-2,4 1,8-3,2
Производительность за 1ч эксплуатационного времени, га/ч на междурядьях 70-75 см на междурядьях 90 см 0,8-1,6 1,2-2,1
Расход топлива, кг/га, не более 11,5
Рабочая скорость движения на основной операции, км/ч 4-10
Рабочая ширина захвата, ряд 4
Конструктивная ширина междурядий, см 70; 75; 90
Транспортная скорость, км/ч, не более 15
Количество персонала по профессиям, необходимого для выполнения основной операции, чел — тракторист — сельхозрабочий 1 1
Вместимость бункера для картофеля, кг, не менее 1200
Загрузочная высота бункера для картофеля, м, не более 0,5
Суммарная емкость бункеров для минеральных удобрений, дм3, не менее 200
Масса машины конструкционная, кг, не более 2240
Коэффициент использования эксплуатационного времени, не менее 0,45
Коэффициент надежности технологического процесса, не менее 0,95
Густота посадки, тыс.шт/га 30-65
Глубина посадки, см 5-15
Равномерность раскладки клубней в ряду (на основной фракции картофеля 50-80г), %, не менее 40
Количество пропусков (на основной фракции картофеля 50-80г), %, не более 5
Количество двоек (на основной фракции картофеля 50-80г), %, не более 5
Равномерность заделки клубней, коэффициент вариации, %, не более 15
Повреждение клубней, %, не более 3
Доза внесения минеральных удобрений, кг/га 50-400
Неравномерность внесения удобрений по длине гребня, %, не более 20
Габаритные размеры в рабочем положении, мм, не более: — длина 4750
— ширина 4500
— высота 2650
Габаритные размеры в транспортном положении, мм, не более: — длина 4200
— ширина 4500
— высота 3000
Оперативная трудоемкость монтажа (до сборки) машины на месте ее применения, чел.ч, не более 9,5
Оперативная трудоемкость переоборудования на другое междурядье,чел.ч, не более 4
Наработка на отказ, ч, не менее 40
Срок службы, лет 8
Среднесменное оперативное время технического обслуживания, ч, не более 0,3
Удельная суммарная оперативная трудоемкость технического обслуживания, чел.-ч/ч, не более 0,06
Коэффициент готовности, не менее
— по оперативному времени 0,98
— с учетом организационного времени 0,95
Удельная конструкционная масса, кг/м, не более 680

Обзор самых популярных моделей

Производители предлагают разные типы картофелесажалок, специально разработанных для совмещения с минитракторами и тяжёлыми образцами мотоблоков. Здесь представлен обзор некоторых вариантов сажалок, которые хорошо агрегатируются с наиболее распространёнными моделями минитракторов и мотоблоков. Описанные в обзоре картофелесажалки приобрели наибольшую популярность у российских аграриев, владельцев огородов и дач.

Картофелесажатель PL-50 для минитрактора

PL-50 — модель, предназначенная для высадки клубней размером диаметра не более 4 см со скоростью 4-6 км/час. Устройство обеспечивает посадку семян на глубину 5-10 см и с интервалом в междурядьях 55-70 см. Конструкция картофелесажалки предусматривает возможность настройки шага, глубины посадки клубней и расстояния между рядами.

Варианты исполнения:

  • с одной секцией для посадочного материала на 50 л;
  • с двумя секциями по 50 л.

Наличие на картофелесажалке двух бункеров даёт возможность производить высадку картошки сразу в две борозды, что делает устройство эффективным при использовании на участках 15-20 соток.

Картофелесажатель PL-50 агрегатируется с минитракторами Скаут, а также подобными моделями тракторов и тяжёлыми мотоблоками. Цена модификаций с одним бункером 255$, с двумя – 540$.

Картофелесажалка PL-20 для мотоблока

Однорядное навесное оборудование, предназначенное для высадки клубней размером до 4 см в ранее подготовленную землю. Картофелесажалка имеет вес 41 кг и развивает скорость до 3 км/час. Она высаживает картофель в борозды с заданным интервалом на глубину до 18 см и равномерно засыпает окучниками. Конструкция картофелесажалки позволяет менять расстояние между клубнями, регулировать глубину посадки и высоту окучивания.

Картофелесажатель PL-20 оснащён транспортировочными колёсами и дополнительным бункером ёмкостью 20 литров. Передача силовой тяги осуществляется колёсами с грунтозацепами (внутри – ременная, снаружи – цепная). Устройство агрегатируется с любыми моделями минитракторов и мотоблоков, имеющих достаточное тяговое усилие. Цена 199$.

Сажалка картофеля Bomet S239

Данная модель картофелесажалки польского производства представляет собой однорядное навесное устройство, с котором легко посадить картошку диаметром до 6 см. Оно оборудовано бункером вместительностью 90 кг и обеспечивает высадку клубней с шагом на 29, 32 и 35 см со скоростью движения до 6 км/час. За один проход по полю, однорядная картофелесажалка Бомет совершает весь технологический процесс посадки картофеля, включая:

  • подготовку борозды;
  • распределение семян по подготовленной борозде;
  • засыпку клубней и формирование почвенного гребня с помощью листерного окучника.

Сажалка Бомет агрегатируется на тракторы и мотоблоки с мощностью от 18 л.с. при помощи заднего трёхточечного крепления. Стоит такой агрегат 530$.

Сажалка 2СМ-1

Это однорядное посадочное устройство с цепным типом транспортёра и весом в 90 кг, способное обеспечивать высадку корнеплодов на глубину не более 15 см и с шагом посадки 25-33 см.

Устройство запускается в работу при помощи мототрактора или высокопроизводительного мотоблока. Мототехника заставляет перемещаться грунтозацепы картофелесажалки, которые в свою очередь приводят в действие цепной привод. Благодаря этому осуществляется подача клубней из бункера в борозду и последующая их заделка почвой.

Сажалка 2СМ-1 оснащена дополнительной ёмкостью, что позволяет одновременно с высадкой картофельных клубней вносить удобрения. Производительность сажалки 0,1-0,14 Га/час. Стоимость 660$.

Картофелесажалка КС-2МТ

Завершает обзор модель КС-2МТ, предназначенная для двухрядной посадки картофеля. Она высаживает клубни в двух направлениях движения на глубину 50 см и формирует междурядья шириной 65-75 см.

В конструкцию двухрядной сажалки входят специальные штанги-маркёры, позволяющие производить высадку семенного материала по ровным бороздам. Двухрядная картофелесажалка оборудована двумя отсеками, каждый вместимостью по 35 л, что обеспечивает продолжительность работы оборудования.

КС-2МТ агрегатируется с минитрактором или мотоблоком, оснащёнными гидравлическим приводом для подъёма навесного оборудования. Цена двухрядной картофелесажалки 665$.

Что собой представляет и каких видов бывает картофелесажалка

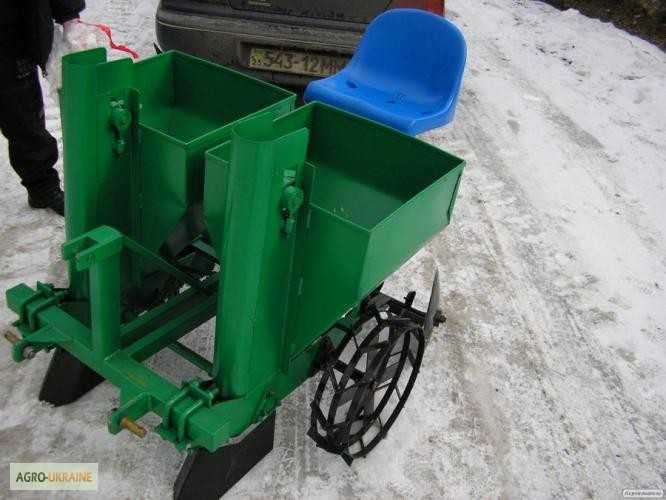

Современная картофелесажалка для минитрактора выполнена с навесной конструкцией, благодаря которой, она крепится к трактору. Сегодня эти приспособления представлены на рынке широким модельным рядом, они отличаются, главным образом, производительностью.

Все эти картофелесажалки делятся на две группы, в зависимости от обрабатываемой площади:

• однорядные; • двурядные.

Чтобы выбрать подходящий вариант, следует брать во внимание масштабы работы, которую вам предстоит выполнить, а также модель сельскохозяйственного транспортного средства. Чем больше площади, которые предстоит засадить, тем производительней требуется минитрактор, или трактор

Советы по эксплуатации

Общий процесс посадки выглядит примерно таким образом:

  • В резервуаре должна быть засыпана картошка. Если площадь большая, то сверху ложатся мешки с клубнями корнеплода, что позволяет сэкономить время после высадки картофеля из бункера.
  • Один человек управляет техникой, а второй садится на сиденье приспособления.
  • Движение техники лучше всего осуществлять со скоростью около 1 км/час.
  • Человек, сидящий на картофелесажалке, следит за посадкой клубней.
  • Корнеплоды попадают в землю и засыпаются землей при помощи дисков.

Самодельная картофелесажалка может иметь значительный вес, поэтому перед присоединением к мотоблоку необходимо установить противовес на мотоблок. При этом агрегат не будет переворачиваться в противоположную сторону от приспособления.

Регулировка глубины

Глубина снятия слоя земли может регулироваться при помощи регулировки дисков. Для этого:

  • Регулируется стремянка, которая прижимает опору к стойке, путем ослабления.
  • Изменяется угол расположения дисков путем поворота их в нужном направлении.

Окучник лучше всего устанавливать на пружинах, для равномерного окучивания на неровной поверхности почвы.

По завершении высадки корнеплода можно разрыхлить землю, которая притопталась от колес мотоблока. При этом можно использовать культиватор или сами лопасти, предварительно установленные на приспособление. Степень погружения лопастей желательно разрабатывать регулируемыми.
