Регулировка плуга на мотоблоке нева

Как правильно настроить плуг на мотоблоке? Пашем просто, быстро и легко.

Став счастливым обладателем мотоблока той или иной марки мы сталкиваемся с проблемой выбора плуга и сопутствующих элементов для проведения вспашки своих участков огородов и полей. Весна — жаркая пора для всех людей не равнодушных к земле, теме экологичного питания, дачников и огородников. Как сделать труд легче, приятнее и полезней? В данной статье речь пойдет об правильной настройке плуга, выборе сцепки, работе над своими ошибками. Все по порядку:

Как человек проживающий в сельской местности с детства наблюдал за работой тракторов в полях. Плуг — чего тут удивительного, подумал я когда отправился за покупкой данного навесного к своему мотоблоку Агат с двигателем 6,5 л.с. В специализированном магазине выяснилось что не все так просто. Вариантов плугов множество — в зависимости от мощности мотоблока. Выбор был сделан по совету продавца, спорить я не стал, т.к. в этом не было смысла. Далее последовала сопутствующая покупка сцепки (на тот момент представлял это одним целым)

Установив данное навесное оборудование на мотоблок ринулся в путь с гаечными ключами в руках для регулировок. Первый раз в жизни пашем землю — экспериментальный заезд. Конечно проводил консультации с соседями и знакомыми людьми. Советы в стиле: «поставь мотоблок на кирпич, два пальца под пяткой, угол атаки. » Все эти советы казались простыми, это и пугало. Приходилось наблюдать за работой мотоблочников при вспашке — все в поту, толи толкают мотоблок, то бегут за ним — без сил, рук и ног. На первых порах мне казалось что именно так и выглядит пахота на мотоблоке. Но все это было результатом неправильной настройки плуга.

Постараюсь простым языком рассказать и поделиться опытом по правильной настройке сцепки и плуга, при которой вы с легкостью справитесь с любыми объемами по вспашке на мотоблоке любой марки. Понимание этого пришло по прошествии одного сезона — не нужно ни куда спешить.

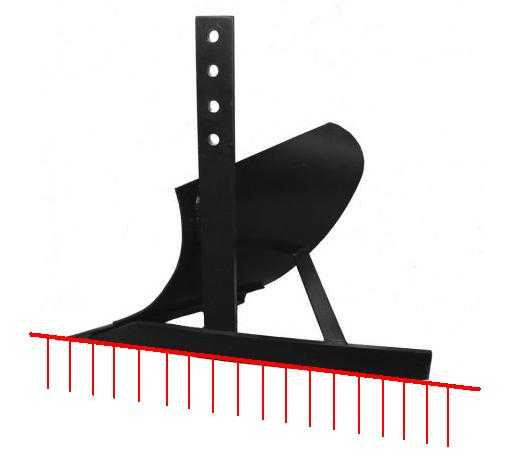

Первое: Плуг пашет в положении строго перпендикулярно плоскости земли, эту регулировку проводим после первого и последующих проходов, так как колесо уходит в колею. Все просто — как на фото:

Второе: Что такое угол атаки? Это то, на сколько глубоко плуг войдет в грунт прежде чем его пятка — нижняя часть займет положение параллельно линии движения. Чем больше угол атаки тем глубже колея, больше отвал, выше грядка))) Это самая распространенная ошибка — слишком большой угол атаки на легкий и слабый мотоблок — результат больные руки и спина у того кто им управлял. Дополнительно можно воспользоваться грузами, но при этом увеличивается нагрузка на ось и двигатель — не перестарайтесь, все в разумных пределах. На фото схематично обозначил линиями:

В третьих: Ошибка при которой мотоблок стремится убежать то в лево , то в право. Если взглянуть на мотоблок с верхней точки, то сцепка должна находиться в положении строго перпендикулярно оси мотоблока. Понять это просто — представьте вы плывете на лодке — как вы рулите? Догадались — здесь все по тому же принципу. Схематично обозначил линиями на фото:

Если соблюдать все эти правила по регулировке плуга, то работа будет в радость, мотоблок вам в помощь, а не в нагрузку.

Но все эти регулировки бессмысленны — если сцепка низкого качества. И это самая главная ошибка! Выбираем качественную, надежную — крепкую сцепку, чтобы быстро и с легкостью проводить регулировки, при этом надежность креплений не должна подвергаться сомнению в момент работы плугом.

На фото сцепка черного цвета — надежно зарекомендовала себя — приличная толщина металла, не гуляет в местах креплений, резьбовые соединения не срывает

На фото сцепка красного цвета — удовлетворительного качества — гнется, гуляет, резьба на регулировочной шпильке сбивается.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для
мотоблока своими руками и оставили чертежи, следует лемех, сделать таким
образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Легированная сталь 9ХС, из которой делаю диски для ручных
пил, считается идеальным материалом, для режущей части плуга.

Подойдет сталь марки 45, при закалке доведенная до твердости
HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс,
не подлежащая термической обработке, то отбив режущую кромку на наковальне и
заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму.
Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке
желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы
направляются под углом 20-22 градуса, как показано на чертеже, и придается
нужный изгиб.

Второй способ:

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно
такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально
повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем
шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано
на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи
газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Третий способ:

Наверное, самый сложный способ изготовления отвала, когда
заготовку нагревают и при помощи матрицы, придают нужную форму, которой может
послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки
Ст3 – Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а – лемех из
легированной стали;

б – боковой щиток стойки, Ст3;

в – распорная пластина, Ст3;

г – пластина основания плуга, Ст3;

д – полевая доска, уголок 30х30 мм;

е – стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить
их друг к другу с соблюдением нужных углов. Так, значения угла α на разных
частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°.
Если самодельная модель плуга из картона устроила вас по всем параметрам, можно
переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти
дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится
для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем
от краев 40 мм и отмеряем угол γ0.

Сборка плуга

1 – лемех;

2 – боковой щиток стойки;

3 – дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42
градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой,
точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так,
чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть
выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы
не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному
листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется
отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала
и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

– лемех;

– винт с потайной головкой М8;

– отвал;

– пластина основания;

– уголок 30х30х90 мм;

– гайка М8

При обнаружении, что углы и/или поверхности не
соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к
лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток
сваривается с распорной планкой и пластиной основания, к последней сваркой
прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все
четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ.
Все сварные швы шлифуются.

Сколько стоит вспашка поля

Ручная обработка земли участков — довольно сложное занятие, а если это ещё и целина, то практически невозможно перекопать землю. Поэтому фермеры и дачники, чтобы не перепахивать вручную, стараются обзавестись специальными сельхоз агрегатами – культиваторами, мотокультиваторами, мотоблоками, минитракторами и разнообразными приспособлениями к ним. Техника позволит качественно пахать целину и быстро проводить обработку распаханных земель.

Но не каждый обладатель фермерского хозяйства или дачной земли имеет возможность приобрести целый арсенал моторизированной техники. Зачастую мощности купленного культиватора просто не хватает, чтобы обработать целину или вспахать заброшенный сад. В таком случае приходится обращаться за помощью к владельцам более «серьёзной» агротехники – мощных минитракторов и тракторов. Эти высокопроизводительные машины становятся особенно популярными в сезон предпосевных и послеуборочных работ. Они оперативно и качественно производят обработку поля, культивируют, возделывают заросшие дернины и целину.

Конечно, услуги сельскохозяйственных машин обходятся не дёшево. Стоимость механизированных работ, произведённых трактором, зависит от разных факторов, в частности от:

  • цены на топливо и ГСМ;
  • размеров обрабатываемой площади;
  • степени запущенности участка, наличия на нём растительности;
  • рельефа и состояния грунта, который будет подвергаться обработке;
  • расстояния от места стоянки техники до места, где она будет работать;
  • вида земляных работ и применяемых сельхоз орудий для их осуществления.

Сколько стоит нанять трактор для вспашки целины или обработки распаханной земли, можно узнать на тематических форумах где опытные аграрии и новички обмениваются между собой актуальной информацией и дают дельные советы. Обычно владельцы тракторов рассчитывают стоимость вспашки следующим образом: все расходы на проведение обработки + 45-50% (целина, естественно, обходится дороже). Но точно назвать конечную сумму сложно, так как в разных регионах страны цены могут сильно различаться.

Самыми дорогими считаются работы трактора по вспашке целины и пахотной земли с применением дисковой бороны, почвообрабатывающей фрезы и трёхкорпусного или двухкорпусного плуга (25000 руб./1-5 га). Немного дешевле будет стоить дискование земли и покос травы, если работать минитрактором с использованием навесной роторной косилки и зубовой бороны (20000 руб./1-5 га). Но даже при относительно высоких расценках услугами тракторов, минитракторов пользуются многие аграрии, в том числе владельцы огородных и дачных наделов. Как не крути, но пахать и культивировать без техники сложно и трудоёмко. К тому же это очень ответственный процесс, который не обходится без затрат времени и финансовых вложений. Чтобы сделать вспашку участка можно как нанять трактора, так и вскопать самостоятельно.

Подготовка мотоблока к вспашке

Обработка земли это технологический процесс, который просит специальной подготовки мототехники и плуга. Поначалу необходимо перевезти машину на поле, которое необходимо обработать. Если вы используете легкий мотоблок, то его можно перевезти в кузове автомобиля. До начала вспашки необходимо произвести каждодневное техническое сервис машины и проверить её работоспособность.

На мотоблоки легкого и среднего класса, на время пахоты, устанавливают грунтозацепы заместо колес. Они делают лучше сцепление с почвой и наращивают общую массу техники. До начала установки грунтозацепов, необходимо перевезти машину на ровненькую площадку, подставить под заднюю сцепку упор и снять колеса. Если на мотоблоке можно поменять ступицы на более длинноватые, чтоб прирастить колею, то поменяйте их. После чего инсталлируются грунтозацепы

Направьте внимание, чтоб набросок протектора на грунтозацепах был ориентирован в одну сторону, суживание рисунка показывает на направление движения

После проведения ТО и подмены колес на грунтозацепы можно начать подключение и регулировку плуга.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

  • Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
  • Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
  • Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Общее устройство (схема) лемешного плуга

Пахотный агрегат состоит из вспомогательных элементов и рабочих органов, смонтированных на общей раме. Вспомогательные элементы предназначены для облегчения выполнения работ. Они включают опорные колеса (одно или два), бороздные колеса (у полунавесных и прицепных плугов), механизм регулировки глубины обработки, прицепное устройство или механизм навески. К рабочим органам относятся нож, предплужник с почвоуглубителем и основной корпус.

Рабочие органы

Нож служит для разрезания вертикального пласта почвы, облегчения вхождения корпуса в землю. Он способствует выравниванию стенки борозды. На пахотных агрегатах общего назначения установлены ножи дискового типа. Специальные плуги, используемые для обработки тяжелых почв, оснащаются ножами черенкового типа.

Основной корпус плуга предназначен для снятия почвенного слоя, крошения его, оборачивания и укладывания на дно борозды. В его устройство входит лемех, отвал и полевая доска, закрепленные на стойке. Лемех подрезает слой почвы. На плугах могут быть установлены лепеха трапецеидальной формы, долотообразные, вырезные, со щекой или выдвижным долотом. Отвал оборачивает разрезанный слой и отваливает его на дно образованной борозды. По типу отвалу корпуса делятся на:

  • Культурный — для основной обработки старопахотных почв;
  • Полувинтовой — для распахивания задернелых почв;
  • Вырезной — для обработки земель с малой толщиной плодородного горизонта;
  • С выдвижным долотом — для обработки тяжелых глинистых почв и суглинков;
  • С лапой-почвоуглубителем — для пахоты и одновременного рыхления подпахотного слоя каштановых и подзолистых почв;
  • Дисковый — для обработки тяжелых, засоренных корнями деревьев или переувлажненных почв;
  • Ротационный (вращающийся) — для подготовки почв под культуры, возделывание которых требует высокого качества обработки.
  • Комбинированный — для пахоты с интенсивным измельчением обрабатываемого пласта почвы;
  • Безотвальный — для подготовки к посеву земель, разрушаемых ветровой эрозией в засушливых регионах. Плуги с таким отвалом называются чизельными.

Полевая доска обеспечивает ровность хода корпуса плуга, препятствуя его развороту под реакцией почвы. Стойка корпуса может быть низкой (для обработки тяжелых, заброшенных почв) и высокой (для мягких, окультуренных почв). Их изготавливают методом штамповки. На каждой стойке предусмотрено специальное седло для крепления корпуса.

Предплужник предназначен для подрезания и измельчения верхнего слоя почвы. Он устроен аналогично основному корпусу, но имеет меньшие размеры. Его ширина захвата на одну треть меньше аналогичного показателя основного корпуса.

Вспомогательные части

В зависимости от вида соединения пахотного агрегата с трактором вспомогательные части имеют ряд отличительных особенностей.

  1. У навесного плуга рама сварена из поперечной, продольной и главной пустотелых балок. В его устройство входит одно опорное колесо, оснащенное винтовым механизмом регулировки. Поперечная балка оснащена автосцепкой СА-2, посредством которой пахотный агрегат навешивается на трактор.
  2. Рама полунавесных плугов состоит из шарнирно соединенных между собой пустотелых балок. В их оснащение включены два опорных колеса, транспортный механизм с парой пневматических колес (полевым и бороздным) и автосцепка.
  3. В устройство прицепных плугов входит устройство для присоединения к трактором и три пневматических колеса: бороздное, расположенное в зоне первого корпуса; полевое, размещенное в средней части плуга и заднее.

Настройка и эксплуатация окучника

Сначала окучник необходимо агрегатировать с самим мотоблоком, затем необходимо настроить расстояние между корпусами окучника и их шириной. Оно может регулироваться с помощью разведения и сужения крыльев. Ширину захвата контролируют за счёт ослабления болтов и перестановки корпуса окучников

После того, как они установлены на нужном расстоянии, необходимо надежно закрепить их.Важно помнить, что после осуществления настройки корпуса должны располагаться на симметричном расстоянии от оси. Иначе мотоблок будет уходить в сторону, что указывает на невозможность продолжения работы.Перед использованием нужно присоединить окучник к мотоблоку

Для этого понадобится сцепка. После следует отрегулировать угол наклона и расстояние между дисками (при использовании дискового окучника), чтобы получить борозду нужной высоты. Для этого применяются специальные болты в соответствии с инструкцией производителей. Углубление дисков в землю осуществляется после того, как Вы нажмете на ручку мотоблока в процессе его движения.При возникновении необходимости можно отрегулировать угол наклона и дисков, а также расстояние между ними при проведении работ.

Как установить и пахать навесным плугом

Основными рабочими органами инструмента служат металлический лемех и отвал. Лемех осуществляет вспахивание, он подрезает верхние пласты грунта и направляет их на отвал. А отвал оборачивает поднятую лемехом землю, крошит её и сбрасывает в борозду. Благодаря такому процессу происходит глубокое рыхление почвы, при котором она насыщается кислородом и избавляется от сорной растительности.

На рисунке показано как выглядит лемешный плуг, предназначенный для того, чтобы пахать культиватором, мотоблоком в огороде. Разные модели приспособлений для вспашки могут иметь кое-какие отличия между собой, но преимущественно все они устроены именно так.

Перед тем, как начать пахать землю культиватором, мотоблоком, осуществляют сборку съёмного плуга. Для этого берут два болта и с их помощью присоединяют сцепку к стойке навесного орудия. Собранный узел навешивают на кронштейн культиватора, слегка фиксируют и затем производят настройку по параметрам:

  • глубина вспашки;
  • угла наклона отвала;
  • угла наклона пятки (полевой доски).

Для подгонки под нужную глубину пахоты мотокультиватор выкатывают на подставки высотою 12-20 см и ставят максимально ровно, да так, чтобы полевая доска полностью соприкасалась с поверхностью земли, а стойка была перпендикулярна ей. Навесной плуг регулируют до необходимого положения, при котором он будет пахать, а затем закрепляют винтом-регулятором и контргайкой.

Для регулировки угла наклона отвала культиватор накреняют в сторону. Для этого из-под правого колеса (или грунтозацепа) убирают подставку, оставляя только под левым. Гайки крепления навески к сцепке слегка ослабляют, плуг медленно поворачивают, придавая ему оптимальное положение для вспашки.

Изменение угла наклона пятки (полевой доски) осуществляют вращением регулировочного винта сцепки культиватора. Если требуется увеличить высоту подъёма пятки относительно лемеха, винт прокручивают по часовой стрелке и наоборот. При регулировке обязательно следят за тем, чтобы расстояние не превышало 3 см, иначе нос плуга при вспашке в огороде начнёт зарываться вглубь земли и ухудшать тяговое усилие культиватора, впрочем, как и мотоблока или мототрактора. По окончанию выполнения регулировки все гайки хорошо затягивают гаечным ключом. Более подробно рассмотреть процесс настройки плуга для пахоты мотокультиваторами Салют, Нева и прочими можно на видео.

После проведения указанных выше настроек плуг полностью готов к эксплуатации и можно пробовать пахать в огороде. Перед тем, как начать им основательно пахать, особенно, целину, выполняют контрольную вспашку и оценивают, правильно ли отрегулирован плуг, каковы заглубления борозды и качество отвала почвы. Как правильно пахать культиватором, хорошо показано на видео на примере мотоблока Нева. Так же можно посмотреть видео о том, как себя ведёт тяжёлый мотоблок Зирка при вспашке целины.

При правильной регулировке плуга мотоагрегат во время вспашки движется равномерно, без рывков, не зарываясь «носом» лемеха вглубь. Борозды из-под отвала получаются ровными и не идут «внахлёст» друг с другом при пахоте. Если на участке твёрдая почва вспашку проводят в два захода. При первой вспашке устанавливают меньшую глубину, при второй – большую. Таким же способом нужно пахать и целину. Для обработки маленьких территорий используют в основном культиватор и фрезы для пахоты. Средние по площади наделы так же культивируют культиватором, но с применением лущильника или лёгкого плуга, а тяжёлые и целину – при помощи мощного мотокультиватора (например, Нева) и навесного плуга.

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

  1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
  2. К уголку приварите носок. После этого через упорную планку приварите пятку;
  3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
  4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

Как подготовить к работе?

Подготовка агрегата к работе включает в себя установку грунтозацепов, а также навешивание и регулирование плуга.

Установка грунтозацепов. Данные приспособления представляют собой металлические колёса диаметром до 60 см и шириной 17- 20 см. В продаже встречаются и более тонкие образцы, однако покупать их не рекомендуется. Это обусловлено тем, что с тонкими зацепами сделать ровную борозду очень трудно: мотоблок будет болтать в разные стороны и справляться с ним в таких условиях довольно проблематично. Для того чтобы установить грунтозацепы, агрегат ставят на ровную площадку, откручивают родные колёса с резиновыми шинами и снимают ступицы.

На оси привода надевают ступицы зацепов, закрепляют их с помощью шпилек и зашплинтовывают.

Ступицы зацепов несколько длиннее обычных, поэтому их использование приводит к увеличению ширины колеи, из-за чего мотоблок становится более устойчивым. После того как ступицы будут надёжно закреплены на них монтируют грунтозацепы. При навешивании металлических колёс необходимо следить за тем, чтобы протектор сужался вперёд. Желательно выбирать зацепы таким образом, чтобы после их навешивания общий вес агрегата был больше 70 кг. В ином случае машина будет пробуксовывать и обработка получится неравномерной и некачественной. В случае приобретения слишком лёгких грунтозацепов необходимо позаботиться о дополнительном утяжелении конструкции. Для этого можно приобрести набор дополнительных грузов, установка которых обеспечит нужный вес.

Установка и регулирование плуга. Закрепление плуга выполняется посредством сцепок, которые крепятся к агрегату при помощи шкворня. Соединение сцепки и агрегата рекомендуется сделать с люфтом в 5-6 градусов. Если зафиксировать плуг неподвижно, то при вспашке он начнёт мотать мотоблок из стороны в сторону, что обусловлено неравномерным воздействием на него почвы. При соединении сцепки с плугом затягивать гайки до конца не рекомендуется. Это обусловлено тем, что впереди предстоит процесс регулировки, во время которой их не раз придётся то затягивать, то ослаблять.

Для выполнения регулировки необходимо установить агрегат на кирпичи или сложенные друг на друга доски. Высота такой конструкции должна равняться глубине вспашки и составлять 20-25 см. Грунтозацепы при этом следует зафиксировать, обеспечив тем самым мотоблоку полную неподвижность. Затем плуг располагают так, чтобы полевая доска всей своей длиной лежала на земле. Стойка плуга при этом должна быть расположена строго перпендикулярно земле и параллельно по отношению к внутреннему торцу зацепа.

Затем регулируют угол уклона полевой доски, при этом расстояние от носа плуга (лемеха) до пятки должно соответствовать 3 см. Если регулировкой наклона пренебречь, то при работе плуг начнёт зарываться в грунт, двигатель будет перегреваться и работу придётся остановить. Далее следует отрегулировать ширину колеи. Для этого правую кромку лемеха выставляют в одну линию с внутренней частью правого грунтозацепа.

Грунт при таком расположении будет срезаться абсолютно ровно, и управлять агрегатом станет легче.

Запуск агрегата. Перед тем как запустить бензиновый или дизельный мотор, необходимо проверить уровень масла и залить топливо в бак. Двухтактные бензиновые модели работают на смеси бензина и моторного масла, в то время как мощные четырёхтактные «употребляют» чистый бензин марок А-92 и А-95. При заправке мотоблока дизельным топливом следует учитывать температурный режим и в холодное время года заливать зимнюю солярку. Также перед пуском следует проверить работоспособность руля, газа, реверса и сцепления, после чего можно заводить.

Для включения бензинового двигателя, оборудованного ручным стартером, открывают кран на топливном баке и выставляют рычаг подсоса в режим «Запуск». Затем, не включая зажигания, выполняют от 3 до 5 движений стартера, после чего включают зажигание и запускают двигатель. Как только двигатель запустился, подсос сразу переводят в режим «Работа». На мотоблоках, оборудованных электростартером, пуск мотора выполняется ещё проще. Для этого просто включают зажигание, электронасос при этом закачивает топливо в карбюратор и двигатель заводится.

Перед запуском дизельного двигателя весь находящийся в системе воздух выгоняют электрическим стартером, и после того как его место займёт солярка, двигатель запускают. Если же мотор оборудован ручным стартером, то просто открывают кран подачи солярки, устанавливают газ и нажимают на декомпрессор. Затем производят несколько качков стартером, декомпрессор встаёт на место и мотор заводится.

Подготовка мотоблока для вспашки земли

Перед началом вспашки технику требуется правильно подготовить. Для начала нужно настроить параметры глубины и ширины пахотной борозды. Оптимальными вариантами считаются: ширина – до 60 см, глубина – до 15 см. Если почва отличается твердостью, показатель глубины можно увеличить до 20-25 см. От правильной настройки зависит итоговое качество работы. К этапам подготовки техники относят также установку грунтовых зацепов, навешивание и регулировку плуга.

Не забываем про подготовку мотоблока

Установка грунтовых зацепов

Грунтовые зацепы – это специальные колеса на мотоблок для вспашки. Диаметр их – обычно 50 см, ширина – 18 см. Если взять меньший размер, технику будет «мотать» по сторонам, ровной борозды сделать не получится. Требуется расположить сам мотоблок на ровной поверхности, снять основные колеса и установить на их место подготовленные с осями зацепы. Только после этого переходят к установке плуга.

Навешивание и регулировка плуга

Для скрепления используются сцепки различных видов. В первую очередь соединяют сам плуг и сцепки. Ее крепят одной стороной, люфт по горизонтальной плоскости должен быть около 5-6 градусов

Важно помнить несколько моментов. Если крепить обеими сторонами (шкворнями) или не задать люфт, то соединение получается чрезмерно жестким, а это типичная ошибка

Затем плуг крепится к сцепному устройству техники. Гайки не следует закручивать плотно – еще предстоит выполнить регулировку. Лучше выполнять это действие с помощником. Мотоблок устанавливается на подставки около 25 см (их можно сделать из подручных материалов).

Грунтовые зацепы фиксируются, мотоблок должен стоять ровно, не перевешивая, это необходимо для качественного вспахивания. Станина плуга располагается таким образом, чтобы пятка была параллельна поверхности земли, настройка идет при помощи болтов. После подставки убираются, и лезвие плуга опускается до уровня почвы, задняя его часть должна быть выше примерно на 2,5 см.

Запуск мотоблока

Многие владельцы не имеют понятия о том, как правильно осуществить запуск двигателя. Большинство даже не притрагивается к инструкции. Однако можно допустить ошибки, которые приведут к поломке всего устройства, а ремонт зачастую недешев.

Сперва проверяют уровень масла и топлива. В двухтактные двигатели следует заливать бензин, разбавленный маслом, необходимые пропорции даются в описании к устройству. Бензин используется марки А-92 и А-95. Для дизельных моторов, заправляемых соляркой, следует учитывать температуру на улице, и от этого отталкиваться при выборе топлива.

Перед самим запуском проверяется сцепление, реверс, газ, руль. Рычаг подсоса устанавливается в положение «Запуск», проводят около 5 движений стартером. После включается зажигание, запускается мотор, подсос переводят на «Работа». Далее приступают к обработке земли мотоблоком.
