Выбираем снегоуборщик для мотоблока «нева»

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

  • Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
  • Из трубы делается вал, толщиной не менее 5 см.
  • В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
  • Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
  • Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
  • В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

    Шнек

  • Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
  • Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
  • Выбираем привод шнека.
  • Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
  • Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
  • Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
  • Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
  • Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
  • У короба на боках закрепить стаканы.
  • Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
  • Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

    Желоб

  • Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
  • Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
  • На конце вала приваривают звёздочку для смены скоростей.
  • Звёздочку и вал соединяют с мотоблоком при помощи цепи.
  • Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
  • Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
  • Ручка машины крепится болтами на продольные уголки.
  • После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Полезные рекомендации и предостережения

Работа со снегоотбрасывателем довольно несложная, если внимательно проштудировать руководство, где отражены базовые аспекты, потенциальные неисправности и способы их ликвидации. Функционируют они на маленьких скоростях, что дает возможность свободно направлять приспособление по требуемой линии движения.

Изготовитель рекомендует не оставлять без внимания ряд полезных советов.

  1. Каждые 5 часов работы должна проводиться регулировка натяжки цепи. Для этого глушим мотор и выполняем натяжение регулирующим болтом, имеющимся в комплектации.
  2. После приобретения нового снегоочистителя необходимо осуществить подготовительную ревизию. Для этого запускаем агрегат на 30 минут и пытаемся чистить снег.
  3. По истечении данного времени необходимо заглушить мотор, проверив все элементы крепежа на надежность. При потребности закручиваем либо затягиваем слабо соединенные компоненты.
  4. При больших минусовых температурах (меньше -20°C) нужно применять синтетическое масло для заливки в бачок с топливом.

Следование данным правилам может увеличить срок эксплуатации вашего приспособления на многие годы, при этом не утрачивая надлежащего качества работы. При этом очищать можно не только накануне выпавшие осадки, но и укатанные корки покрова. Тем не менее для подобных целей необходимо выбирать механизмы, обладающие очень мощным шнековым конвейером.

Ежегодно мы получаем доказательства, что без использования современных технологических разработок очень непросто обходиться, в особенности в условиях села. Это же можно сказать и о снегоотбрасывателях, являющихся истинными помощниками для каждого владельца, перед которым из года в год возникает вопрос чистки снежных масс.

Обзор снегоуборщика для мотоблока «Нева» смотрите в видео ниже.

Для вспашки и культивирования земли

Существует общепринятая схема обработки земли под посадку садово-огородных культур или травы. Любая работа начинается со вспашки. Для этого необходимы плуг и борона для мотоблока Нева. Поднятие целины проводится однорядными или двухрядными плугами. Выбор зависит от плотности грунта и глубины корневой системы произрастающих на нем растений. Навесной плуг П1 20/3 позволяет делать борозды глубиной до 23 см. Площадь вспахивания может составлять до 0,1-0,12 га/ч. Это сопоставимо с эффективностью работы мини-трактора.

После того как почва вспахана, ее необходимо очистить от сорняков, веток и мусора. Потребуется фреза и грабли для мотоблока Нева. Культиватор разбивает крупные комья земли, а грабли выбирают из нее инородные предметы. Большинство фермеров предпочитают изготавливать грабли самостоятельно. Самодельное навесное оборудование не уступает заводским аналогам, а по показателям прочности и надежности может его значительно превосходить. Делают грабли из листового металла и арматуры. Цепляют готовое изделие к раме агрегата цепями или стальным тросом.

Конструктивные особенности

Конструкционно модификации снегоочистителей для агрегата «Нева» идентичны, различаются между собой исключительно по размерам и техническим параметрам.

Все навесные снегоотбрасыватели комплектуются железным корпусом, открытым с лицевой стороны. В корпусе находится шнековый конвейер (шнек, винтовой конвейер). Наверху корпуса располагается отвод для снега. С боковой стороны корпуса смонтировано приводное устройство шнекового конвейера. А на задней стороне корпуса локализуется прицепной механизм.

Теперь о структуре подробнее. Корпус выполнен из листового железа. В боковых стенах корпуса находятся подшипники вала шнекового конвейера. Снизу на данных стенах размещаются маленькие лыжи для упрощения передвижения данного снаряжения по снегу.

С левого бока располагается обшивка приводного устройства. Само устройство цепное. Ведущая звездочка (колесо привода) размещается в верхней части и сопряжена посредством вала с приводным фрикционным колесом. Ведомое колесо привода размещается в нижней области на валу винтового конвейера.

У отдельных снегоотбрасывателей ведущее и ведомое колеса привода сменяемые, что дает возможность изменять у снегоочистителя скорость вращения шнекового конвейера. Рядом с корпусом находится устройство натяжки приводного ремня, включающее в себя железный брус, который одним краем фиксируется к кожуху привода

На другом краю размещается фрикционное колесо (шкив). Брусок устройства натяжки зафиксирован не жестко и может передвигаться. Приведение в действие самого снегоотбрасывателя осуществляется от фрикционного колеса коленвала агрегата посредством ременной передачи.

Шнековый конвейер включает в себя вал, на котором находятся две спиралевидные стальные полосы с направлением витков к середине. В центре вала имеется широкая полоса, осуществляющая захватывание и выброс снежных масс через отвод снега.

Снегоотвод (рукав) также выполнен из листовой стали. Сверху его расположен навес, регулирующий угол выброса снежных масс. Присоединяется снегоотбрасыватель на стержень, размещенный у мотоблока спереди.

Популярные модели снегоуборочных машин

Среди огромного ассортимента предлагаемой производителями продукции наиболее востребованным является следующее оборудование:

 Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Роторная снегоуборочная насадка к мотоблоку Салют модель Мегаладон используется в качестве насадки для расчистки небольших площадок. Устанавливается на мотоблок спереди с помощью специального крепежного устройства, прилагаемого в комплекте.

Принцип работы:

  • Основной рабочий элемент – шнек с зубьями.
  • Вращаясь, вал передает снежную массу к центру, которая затем попадает в жерло.
  • Направление выброса снега выбирает оператор посредством вращения экрана устройства.
  • Величина расстояние, на которое будет отбрасываться снег, напрямую зависит от мощности двигателя, а также от угла наклона устройства выхода снега.
  • Высота захвата снега регулируется специальными полозьями снегоуборщика, расположенными внизу устройства.

Мегаладон -0,6 к мотоблоку “Салют”

Особенности модели:

  • Снегоуборщик крепится к передней части мотоблока, что исключает необходимость разворота руля и работы на передаче заднего хода.
  • Способность продолжения работы снегоуборщика после остановки мотоблока за счет передачи крутящего момента с двигателя.
  • Шнек изготовлен на новейшем лазерном оборудовании из высококачественного материала.
  • Отвечает все требуемым правилам безопасности.
  • Цепь снегоуборщика расположена в специальном защитном чехле и отделена от зоны непосредственной работы.
  • Высокоточная конструкция выброса снега позволяет обеспечить соблюдение всех выбираемых параметров.
  • Облегченная конструкция снегоуборочной насадки.

Технические параметры:

Характеристика Значение
Ширина забора снега 60 см
Высота 25 см
Дальность отброса снежной струи 7 м
Диапазон скоростей передвижения От 2 км в час до 4
Снегоуборщик Одноступенчатый
Вес 42 кг
Цена 15 150 руб.

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

Специализированный снегоуборочный отвал устанавливается на мотоблок Техас (как и на мотоблок Хускварна) спереди. Фреза заменяется на колеса. Используется для расчистки от рыхлого снега на узких дорожках и небольших придомовых площадках. В комплект вместе с отвалом входит крепление.

Техас 92000160100

Ширина захвата снежного покрова составляет 75 см. Страна-производитель навесного оборудования – Дания. Среднерозничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Навесное оборудование для мотоблоков Техаs подбирается в индивидуальном порядке под определенную модель, так как каждое вспомогательное устройство изготавливается под определенную машину с учетом ее конструктивных особенностей и возможностей.

 См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок Каскад модели СМ 0,6 производит захват и выброс снега с помощью вращающихся шнеков, приводимых в движение двигателем мотоблока.

Технические параметры:

Характеристика Значение
Ширина забора снега 65 см
Высота От 15 до 20 см
Дальность отброса снежной струи От 3 до 5 м
Диапазон скоростей передвижения От 2 км в час до 4
Снегоуборщик Одноступенчатый
Вес 50 кг
Производитель Россия
Цена 14 500 руб.
Гарантийный срок 1 год

Снегоуборочная насадка на мотоблок «Крот»

Технические параметры снегоуборщика для мотоблока Крот:

Характеристика Значение
Ширина забора снега 66 см
Высота От 15 до 20 см
Дальность отброса снежной струи От 3 м до 5 м
Диапазон скоростей передвижения От 2 км в час до 4
Снегоуборщик Одноступенчатый
Вес 42 кг
Производитель Россия
Цена 18 900 руб.

 Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Принцип работы Сп-56 на мотоблок «Целина» заключается в разбивании льда и спресованного влажного снега шнеками снегоуборщика и перемещении полученной снежной массы на крыльчатку отбрасывания.

Снег отбрасывается через козырек желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом в угле 190 градусов.

СП 56 на мотоблок Целина

Технические параметры:

Характеристика Значение
Ширина забора снега 56 см
Высота 51 см
Дальность отброса снежной струи До 15 м
Высота столба отброса снега 5 м
Угол поворота козырька 190 град.
Габариты 67*56*100 см
Диапазон скоростей передвижения От 2 км в час до 4
Снегоуборщик Двухконтурный
Вес 48,3 кг
Производитель Россия
Цена 19 372 руб.
Гарантия 1 год

Характеристики прицепа на мотоблок

Планируя купить прицеп к мотоблоку Нева, необходимо ознакомиться с техническими характеристиками и особенностями каждой модели. Одноосная тележка для адаптера отличается максимально простой конструкцией, надежностью и практичностью, может применяться для перевозки до 250 кг груза. Её вес составляет 56 кг, а габариты (ДхШхВ) — 1,5х0,72х0,96 м.

Двухосный аналог предназначен для перевозки крупных объектов, не подходит для транспортировки сыпучих грузов, в отличие от одноосной модели. Изделие не имеет дна, однако его грузоподъемность достигает 500 кг. Среди её параметров следует упомянуть:

  • дорожный просвет — 18 см;
  • предельная скорость передвижения — 12 км/ч;
  • габариты (ДхШхВ) — 2,5х0,45х1,1 м;
  • тип колес — пневматические.

Некоторые владельцы самостоятельно устанавливают платформу на прицеп, что позволяет расширить сферу применения устройства. Отдельного упоминания заслуживает адаптер АПМ, без которого невозможно использовать все прицепные устройства соответствующей серии. Он представляет собой ось с установленным на ней фаркопом и сиденьем, может применяться с широким спектром дополнительного оборудования.

Тележка ТПМ представляет собой улучшенную версию одноосной модели, оборудована сиденьем, может использоваться для перевозки грузов массой до 150 кг на максимальной скорости 10 км/ч. Вес изделия — 100 кг, а дорожный просвет достигает 30 см.

ТПМ-М представляет собой модернизированную версию стандартной ТПМ, которая отличается уменьшенными габаритами при тех же эксплуатационных параметрах, а также сниженном до 85 кг весе.

ВРМЗ является единственной моделью, производство которой осуществляется не на Красном Октябре, который реализует мотоблоки Нева, а на Волжском моторном заводе. Грузоподъемность изделия достигает 400 кг, что позволяет упростить перевозку больших объемов груза. Это сделало прицеп крайне популярным среди фермеров, а также строительных компаний. Характерной особенностью тележки от ВРМЗ представляется отсутствие необходимости использовать адаптер, что позволяет существенно сэкономить на его приобретении.

Условия эксплуатации

Для того чтобы изделие прослужило долго, необходимо соблюдать все правила эксплуатации, рекомендованные производителем. Они содержатся в инструкции, поставляемой со всеми моделями устройств. Перед каждым использованием оператор должен тщательно проверить все соединения и сцепки, что позволит избежать возможных проблем во время эксплуатации

Крайне важно не перегружать конструкцию, а также не превышать допустимый скоростной режим, иначе изделие быстро придет в негодность. Также следует помнить об общих правилах эксплуатации подобного рода техники

Управление ею должно осуществляться только лицами старше 14 лет, знакомых с особенностями управления мотоблоком.

При перевозке грузов следует избегать крутых склонов, поскольку некоторые модели тележек могут быть не оборудованы собственной тормозной системой

Важно помнить, что мотоблок с тележкой не предназначен для движения по дорогам общего пользования

Как выбрать и купить снегоуборщик для мотоблока

Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.

Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков

Снегоуборщик для мотоблока Салют: характеристики и особенности

Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.

Основные технические характеристики и параметры:

  • размеры – 600х640х820 мм;
  • ширина захвата поверхности – 500 мм;
  • максимальный слой снега, который может быть захвачен – 17 см;
  • частота вращения шнека – от 1900 до 2100 об/мин;
  • вес – 60 кг.

Принцип работы:

  • действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
  • специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
  • затем происходит отбрасывание снега в сторону.

Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях

В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.

Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.

После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.

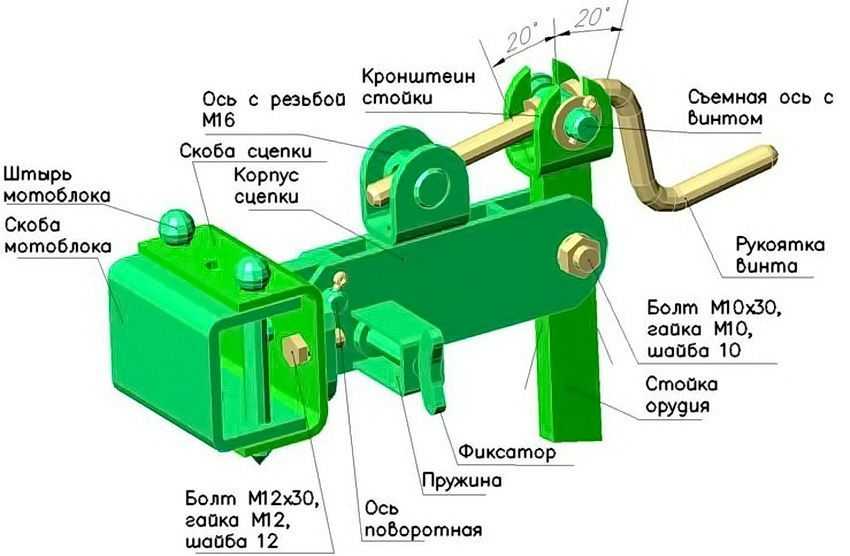

Схема крепления навесного оборудования мотоблока Салют

Снегоуборщики МТД: какую модель лучше выбрать

Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.

Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.

Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.

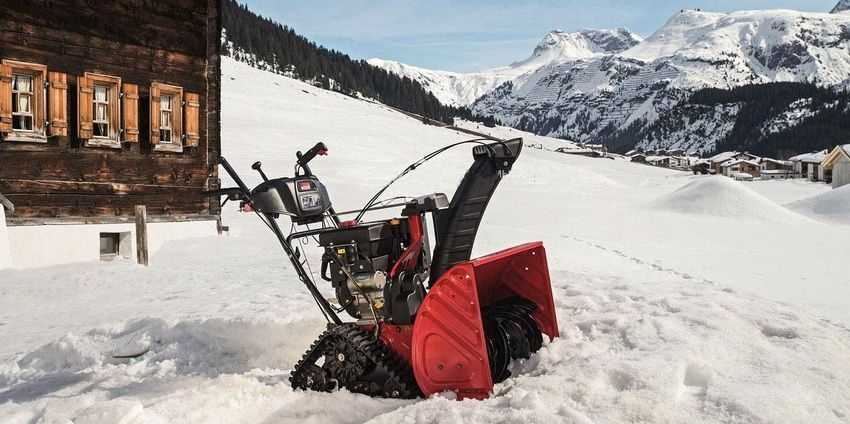

Снегоуборочная машина производства MTD

Разновидности

Одним из вариантов прицепного оснащения к данной мототехнике являются снегоочистители. Производителем разработаны несколько модификаций снегоотбрасывателей. Все образцы приспособлений для уборки снежных масс для мотоблока «Нева» – это шнековые конструкции с выбросом снежных масс сбоку (боковой выброс). Самыми популярными типами данной прицепной оснастки считаются несколько модификаций.

«МБ2»

Множество людей полагают, что так именуются снегоотбрасыватели. На самом деле «МБ2» – это марка мотоблока. Снегоочиститель применяется в качестве насадки. «МБ2» идет для иной мототехники «Нева». Структура компактной насадки элементарна. В теле железного корпуса заключен винтовой конвейер. В роли ножей применяются приваренные спиральные полосы. Выброс снежной массы вбок осуществляется посредством рукава (снегоотвода). Размах захвата слоя снега равняется 70 сантиметрам толщиной 20 сантиметров. Дистанция выброса составляет 8 метров. Вес приспособления не больше 55 килограммов.

«СМ-0,6»

Различается от «МБ2» устройством шнекового конвейера. Тут он выполнен в виде комплекта лопастей, похожих на собранные в груду колеса вентилятора. Зубчатый винтовой конвейер без особых усилий управляется с жестким снежным покровом, а также коркой наледи. По размерам данный агрегат более малогабаритен, чем марка «МБ2», но продуктивность его от этого не стала меньше.

Выброс снежной массы также производится посредством снегоотвода вбок на дистанцию до 5 метров. Размах захвата слоя снега равняется 56 сантиметрам, а предельная его толщина – 17 сантиметров. Масса приспособления самое большее 55 килограммов. При работе со снегоотбрасывателем агрегат «Нева» передвигается со скоростью 2-4 км/ч.

«СМБ-1» и «СМБ-1М»

Данные снегоочистительные навесы отличаются структурой рабочего устройства. Марка «СМБ-1» оборудована шнековым конвейером со спиральной полосой. Размах захвата равняется 70 сантиметрам, высота снежного покрова – 20 сантиметров. Выброс снежной массы через снегоотвод производится на дистанцию 5 метров. Вес приспособления – 60 килограммов.

Насадка «СМБ-1М» оборудована зубчатым винтовым конвейером. Размах захвата равняется 66 сантиметрам, а высота – 25 сантиметрам. Выброс снежной массы посредством рукава также производится на дистанцию 5 метров. Вес оснащения – 42 килограмма.

Разновидности

Одним из вариантов прицепного оснащения к данной мототехнике являются снегоочистители. Производителем разработаны несколько модификаций снегоотбрасывателей. Все образцы приспособлений для уборки снежных масс для мотоблока «Нева» – это шнековые конструкции с выбросом снежных масс сбоку (боковой выброс). Самыми популярными типами данной прицепной оснастки считаются несколько модификаций.

Множество людей полагают, что так именуются снегоотбрасыватели. На самом деле «МБ2» – это марка мотоблока. Снегоочиститель применяется в качестве насадки. «МБ2» идет для иной мототехники «Нева». Структура компактной насадки элементарна. В теле железного корпуса заключен винтовой конвейер. В роли ножей применяются приваренные спиральные полосы. Выброс снежной массы вбок осуществляется посредством рукава (снегоотвода). Размах захвата слоя снега равняется 70 сантиметрам толщиной 20 сантиметров. Дистанция выброса составляет 8 метров. Вес приспособления не больше 55 килограммов.

Различается от «МБ2» устройством шнекового конвейера. Тут он выполнен в виде комплекта лопастей, похожих на собранные в груду колеса вентилятора. Зубчатый винтовой конвейер без особых усилий управляется с жестким снежным покровом, а также коркой наледи. По размерам данный агрегат более малогабаритен, чем марка «МБ2», но продуктивность его от этого не стала меньше.

Выброс снежной массы также производится посредством снегоотвода вбок на дистанцию до 5 метров. Размах захвата слоя снега равняется 56 сантиметрам, а предельная его толщина – 17 сантиметров. Масса приспособления самое большее 55 килограммов. При работе со снегоотбрасывателем агрегат «Нева» передвигается со скоростью 2-4 км/ч.

«СМБ-1» и «СМБ-1М»

Данные снегоочистительные навесы отличаются структурой рабочего устройства. Марка «СМБ-1» оборудована шнековым конвейером со спиральной полосой. Размах захвата равняется 70 сантиметрам, высота снежного покрова – 20 сантиметров. Выброс снежной массы через снегоотвод производится на дистанцию 5 метров. Вес приспособления – 60 килограммов.

Насадка «СМБ-1М» оборудована зубчатым винтовым конвейером. Размах захвата равняется 66 сантиметрам, а высота – 25 сантиметрам. Выброс снежной массы посредством рукава также производится на дистанцию 5 метров. Вес оснащения – 42 килограмма.

Как сделать своими руками

Собрать сенокосилку на мотоблок без опыта в металлообработке сложно. Не стоит заниматься этой работой, когда под рукой нет нужного инструмента и комплектующих. Но если хорошо разобраться в конструкции, подготовить необходимые чертежи и работать строго по ним, то можно сэкономить и сделать оборудование, которое не будет уступать заводскому.

Роторная косилка

Сложный вариант, так как нужно найти привод, за счет которого конструкция будет работать. Его можно купить там же, где продают готовые изделия, там обычно торгуют и запасными частями. Собирать надо в такой последовательности:

  1. Найти готовый или сделать новый чертеж. Продумать размеры, особенности крепления к мотоблоку, систему передачи мощности от техники на косилку.
  2. Купить привод для дисков. Он должен обеспечивать движение осей навстречу друг другу.
  3. Подобрать металлические диски по размеру. Подойдут любые варианты, главное, чтобы они были сделаны из стали и имели одинаковый диаметр.
  4. Сварить раму. Продумать, как закрепить на ней механизм. Присоединить диски, для этого можно сделать оси из толстостенной трубы либо металлического прутка.
  5. По краям дисков закрепить по 3-4 ножа на равном расстоянии. Они ставятся на небольшие оси, чтобы при вращении они выдвигались наружу.
  6. Закрепить шкив для привода и натяжной ролик. Тут надо учитывать длину ремня, необходимо хорошо натянуть его.

Совет!Перед дисками закрепить раму из трубы или уголка, если в траве попадется камень, она не допустит повреждения рабочих частей.

Закрепить все части прочно. Использовать качественный крепеж, затягивать соединения самоконтрящимися гайками, при вибрации они не откручиваются. Окрасить, чтобы металл не ржавел из-за высокой влажности и растительных остатков.

Сегментная косилка

Собрать ее на порядок проще. Но при этом нужно найти эксцентриковый механизм, который обеспечит движение рабочей части, сделать его своими руками сложно. Понадобится сварочный аппарат, несколько прямоугольных труб и болты толщиной не меньше 8 мм. Делать так:

  1. Найти чертеж или сделать его с готового образца. Точно нанести размеры.
  2. Сварить несущую раму. На ней будет крепиться и рабочая часть и узел, которым косилка будет фиксироваться на мотоблоке.
  3. На раме сделать направляющие, в которых будет двигаться планка с ножами. Проще всего сделать их П-образной формы.
  4. Собрать элемент с ножами, закрепить их на планке. Проверить, как он движется в направляющих.
  5. Поставить две тяги, которые будут обеспечивать движение рабочей части. Присоединить их к эксцентриковому механизму. Поставить привод, через который будет передаваться мощность.

После сборки проверить, как косилка ставится на мотоблок. Поставить ремень, убедиться, что ролик обеспечивает хорошее натяжение. Провести пробный запуск на небольших оборотах. Если движение не прямолинейное, или есть какой-то люфт, разобраться и внести изменения в конструкцию.

Косилка-повозка

Этот вариант сделать проще всего, так как в конструкции нет сложных узлов. Можно приспособить в качестве повозки адаптор, который используют для вспахивания и других сельскохозяйственных работ. Но ее несложно собрать, соблюдая простые рекомендации:

  1. Сделать чертеж. Предусмотреть такие факторы, как ширина обработки и длина тележки. Если она есть готовая, то адаптировать параметры под нее.
  2. Поставить колеса на ось, приварить дышло для соединения с мотоблоком. Сверху поставить сиденье и опору для ног.
  3. Сделать корпус косилки. Сварить ее из листовой стали толщиной в 1 мм или больше. Размер короба должен быть на 10 см больше диаметра ножа.
  4. Сверху установить угловой редуктор, чтобы через шкив вращать ось. Нож сделать из стали, закрепить в нижней части.
  5. Корпус прикрутить болтами к тележке. Предусмотреть систему регулирования высоты расположения.

Совет!Сделать косилку съемной, чтобы использовать тележку для других целей.

Обеспечить удобство управления мотоблоком. Важная часть – ременной привод, во-первых, натяжение должно быть хорошим, а во-вторых, лучше поставить кожух сверху, чтобы подвижная часть была закрыта. Можно не делать сиденье, а поставить колеса в задней части для упора и работать, как обычно.

Собрать косилку для мотоблока своими руками возможно только при подготовке подробного чертежа и наличии всех необходимых деталей. Механизм вращения проще купить в готовом виде, так как его сложно изготовить. Надо точно подогнать все элементы друг к другу и соединить их прочным крепежом, исключающим ослабление соединений от вибрации.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
