Вариаторы для мотобуксировщика: регулировка вариаторов «сафари» и других моделей на мотобуксировщиках, правила установки вариатора ремня на мотособаку

Возможные неисправности

Любая техника и ее элементы выходят из строя, вариатор не является исключением. При эксплуатации данного приспособления могут быть замечены следующие неполадки.

Неравномерное перемещение мотобуксировщика, наличие посторонних звуков во время работы. Причиной данной ситуации может стать изношенный ремень вариаторной передачи либо износ ее пластиковых вставок. Для ликвидации проблемы потребуется заменить ремень или вставки.
Распространение металлического гула может свидетельствовать о повреждении подшипников. Чтобы исправить неполадку, потребуется заменить подшипники.
При развитии оборотов двигателя не наблюдается движение мотобуксировщика. В этом случае стоит проверить, не порван ли ремень, не перевернулся ли гусеничный каток от механического повреждения. Устранение неполадки подразумевает замену ремня и возврат катка в первоначальное положение.
Заклинивание вариатора во время его перегрева. Повлечь данную неприятность может изношенность втулки или проскальзывание ремня. Для того чтобы вариатор не заклинивал втулку, нужно проверить ремень, почистить диски.

Для того чтобы он функционировал без проблем, потребуется соблюдать рекомендации по техническому обслуживанию.

О том, как настроить вариатор на мотобуксировщике, смотрите далее.

Обслуживание

Как и любой другой составной в конструкции мотобуксировщика, вариатору требуется техническое обслуживание. Его стоит осуществлять через каждые 3000 километров пробега техники. Владельцу машины не стоит забывать о смазке вариатора. Смазывать детали стоит специальным универсальным средством. После того как техника пройдет 6000 километров, потребуется осуществить проверку состояния вкладышей на утяжелительных осях. Прогревать двигатель необходимо при нейтральном положении, это способствует предотвращению намотки резины на вал. Резиновый налет на валу можно устранить кусочком ткани, что смочена в бензине.

Чем смазывать вариатор Сафари

Для смазывания ведущих и ведомых элементов конструкции производителем предусмотрено несколько составов:

ЦИАТИМ – смазывающее вязкое вещество, которое не пропускает влагу и позволяет сохранять шкивы в целостности под воздействием агрессивной окружающей среды, реализуется в стандартной таре с распылителем;
Литол – аналогичное вещество, которые к тому же препятствует распространению коррозии и полностью обволакивает обрабатываемую деталь.

Также владелец может воспользоваться силиконовыми смазками иных производителей, однако их эффективность должна не уступать вышеприведенным препаратам, иначе велик риск получения поломки.

Технология не новая

Идея передачи крутящего момента с возможностью бесступенчатого его изменения – это далеко не новь. Прототип механизма с такими эксплуатационными параметрами был придуман еще Леонардо да Винчи.

Первый же патент на бесступенчатую трансмиссию был выдан в 1885 году, то есть она появилась практически одновременно с автомобилями, оснащенными двигателями внутреннего сгорания, вот только к ним вариатор еще долго не имел никакого отношения.

Достаточно длительное время такая трансмиссия применялась на различных станках и механизмах, а также двухколесном транспорте – мопедах и мотоциклах. И только в 1958 году коробка CVT появилась на автомобиле.

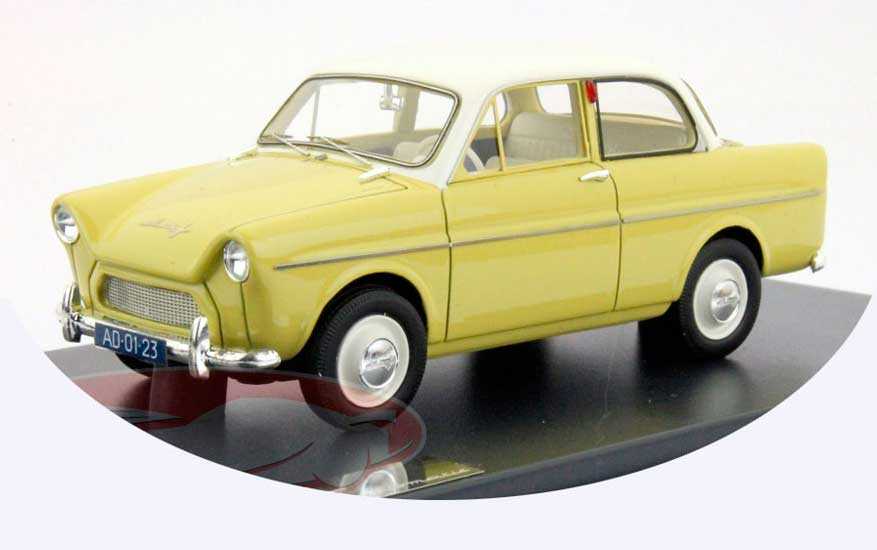

Первой машиной, у которой вместо ступенчатой коробки передач установили вариатор, была микролитражка DAF 600.

Во второй половине 70-х годов подразделение по выпуску легковых авто (вместе со всеми наработками) компании DAF выкупила Volvo».

После этого был налажен выпуск городского автомобиля с CVT трансмиссией Volvo 66, являвшимся доработанной версией DAF 66.

Позже в модельном ряду появилась модель Volvo 340.

Но множество проблем и несовершенство этого типа трансмиссии в конечном итоге привело к тому, что Volvo в средине 80-х годов отказалась от применения на своих авто вариатора.

А все потому, что один из основных элементов – клиновидный ремень обладал очень ограниченным ресурсом, а механизм управление трансмиссией (в ту пору – механический) был конструктивно сложным.

В конце 80-х годов другие автопроизводители решились на установку коробки CVT. Сначала это были компании Fiat (модель Uno) и Ford (ставилась такая трансмиссия на Fiesta).

В то же время свой вариатор разработали и японцы. Первым японским авто с такой трансмиссией стал Subaru Justy GL.

Постоянное развитие технологий и работы, направленные на усовершенствование конструкции, в конечном результате дало свои плоды и сейчас вариатор является не редкостью, все больше автопроизводителей комплектуют им свои модели, тем самым поставив этот вид трансмиссии наряду со ступенчатыми.

Разборка механизма

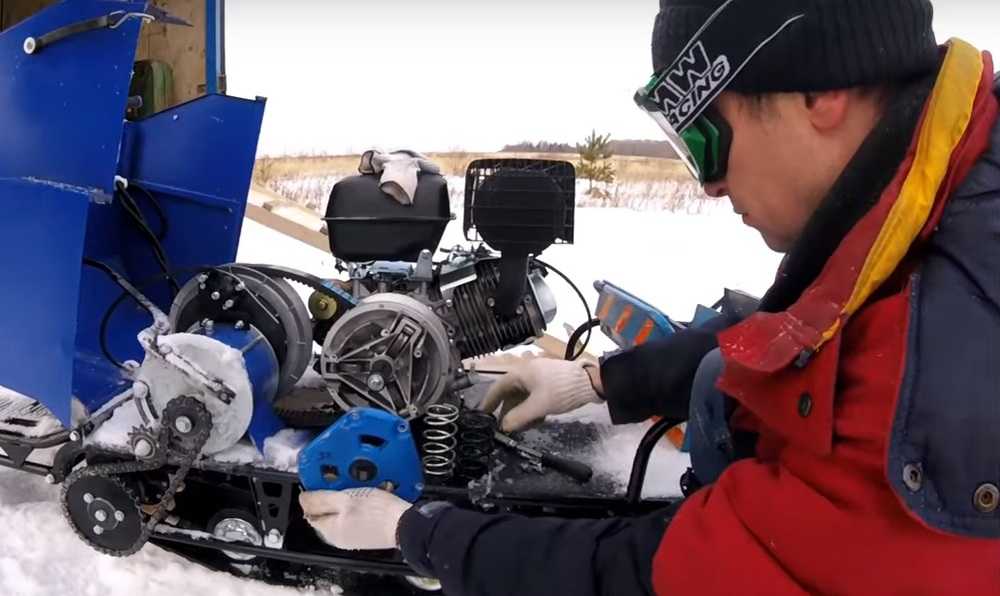

Вариатор «Сафари» может потребовать разборки. Регулятор в этом случае потребуется снять с транспортного средства. Неподвижный конус в этом случае потребуется закрепить в токарном станке (можно применять иной удобный способ).

Между деталями подвижного конуса потребуется вставить дюралевый пруток. Можно применять в этом случае деревянные бруски. Конус необходимо отвернуть вместе с крышкой и упором. Если немного постучать в районе ребер конуса, процесс демонтажа будет значительно проще.

Далее следует выкрутить 6 болтов, удерживающих крышку на подвижном конусе. Когда останется всего 2 болта, ее необходимо придерживать. В противном случае пружина может сильно «выстрелить». Когда очередь дойдет до упора, необходимо снять только вкладыши. Оси и ролики необходимо хорошо промыть. Для этого применяется керосин или бензин. Вставив новые вкладыши, можно собрать упор в обратной последовательности. Смазка не должна попасть на поверхности конусов дисков.

Тип подвески — склизовая или катковая?

Да. Плюс склизовой подвески в том, что распределение давления на гусеницу равномерное по всей гусенице. У нас нет провалов, гусеница полностью натянута. На катковой подвеске есть точки давления – где каток, там и давит. В остальных местах гусеница проседает и теряет пятно опоры. Таким образом, склизовая подвеска увеличивает скорость по глубокому снегу. Еще плюс : склизовая подвеска максимально открытая и снег из нее выходит хорошо по сравнению с катковой. Есть большой минус склизовой подвески: если она не смазывается снегом, она начинает гореть и накладку склиза можно убить за 1 поездку, сжечь, стереть просто.

Что такое вариатор Сафари

Вариатор Сафари для снегохода Тайга представляет собой бесступенчатую коробку передач клиноременного типа. Данное устройство выступает в качестве штатной трансмиссии для снегоходов Буран и Тайга, а также может устанавливаться в качестве замены на стандартные мотобуксировщики.

Бесступенчатая коробка появилась более 50 лет назад на автомобильном рынке. Со временем, войдя в повседневную жизнь автомобилистов, такой агрегат стали устанавливать на более компактную технику.

Принцип работы системы остался прежним, как и в автомобильных вариантах, однако габариты изменились в сторону уменьшения. Двигатели снегоходов имеют меньший объем, крутящий момент и габариты, соответственно, не требуют больших трансмиссий для передачи крутящего момента и мощности на свои гусеницы. Аналогичная ситуация и с мотобуксировщиками, где именно «паровозная» тяга без привязки к скорости разгона и мощностным показателям играет решающее значение. Следовательно, вариатор Сафари в сборе для снегохода должен обладать специфическими характеристиками:

Простота в обслуживании является одним из определяющих факторов при выборе техники. Учитывая небольшие габариты изделия и простоту конструкции данного вариатора, профилактические работы, небольшой ремонт и замену отдельных вышедших из строя частей потребитель может выполнять самостоятельно при наличии минимальных технических знаний и инструмента.
Дешевизна агрегата и запасных частей. Данная система предназначена для снегоходов и ее конечная стоимость в полном комплекте редко превышает 6 000 рублей. В сравнении с конкурентами данный показатель меньше в среднем на 15-20%.
Простота в установке также является важным параметром при эксплуатации. Замена производится с использованием специального инструмента и с последующей регулировкой. Также в сравнении с конкурентами данный тип не требует специальных ремонтных навыков (за исключением процесса регулировки, который довольно трудоемок).
Тяговые свойства данного вариатора по меркам снегохода высоки. Среди аналогичных устройств данный аппарат находится в лидерах, обеспечивая возможность буксировки нескольких взрослых пассажиров или груза массой до 150 кг при применении на буксировщике.

Высокая надежность не раз подтверждалась на практике владельцами снегоходов. Система рассчитана на работу при низких температурах и отлично подходит для такой местности. Даже при превышении максимальной массы тяги не раз агрегат справлялся с нагрузкой и при этом не выказывал конструктивных недостатков.

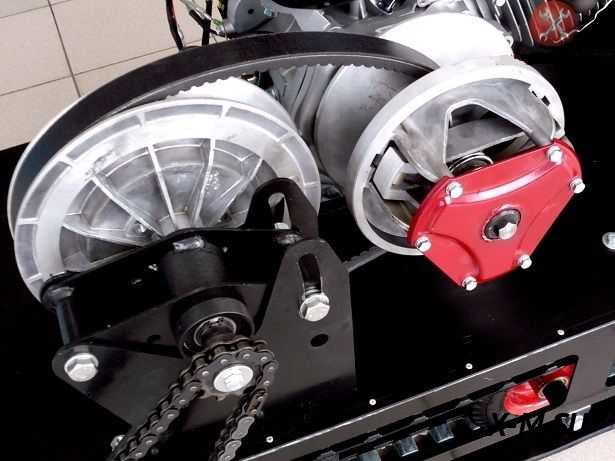

Устройство в собранном виде на фото.

Замена верхней звезды на ведомом валу

Для тех рейдеров, которые уже поездили, для матерых гонщиков на мотобуксировщиках, кто передвигается по водохранилищу или по накатанной дорогое, скорость отчасти важна, потому что можно разогнаться и доехать быстрее.

Сделать такой мотобуксировщик реально. Поставил 30 ремень и 11-ую (11 зубьев) верхнюю звездочку на ведомом валу, и твоя скорость увеличится, если правильно настроена трансмиссия, правильно работает двигатель на правильные обороты. В целом буксировщик может разогнаться с 15 сильным двигателем, с 30 ремнем и 11 звездой верхней на ведущем валу и на ведомом валу 26-ая – он разгонится от 40 до 50 км в час.

Если тебе этого мало и ты все-таки решил свой мотобуксировщик тюнингануть и сделать его максимально быстрым – что нужно сделать? Если у тебя классическая трансмиссия от снегохода Буран – это вариатор Сафари с дисками трансмиссии подвижным и неподвижным, что нужно сделать? Снимается ведомый диск, туда подкладываются шайбы по 4 мм, чтобы туда идеально встал 33 ремень. Все это обратно собирается — ведомая трансмиссия. Получается, что у нас зазор между дисками ведомым и ведущим стал больше, увеличился. Соответственно, сам вариатор заточен под 33 ремень изначально, там ничего регулировать не надо. И все – ставишь 33 ремень.

Для пущей уверенности, чтоб он вообще поливать начал, нужно на ведущем валу штатную верхнюю звездочку11 зубьев заменить на 13 зубьев, соответственно скорость увеличится.

И твой буксировщик при грамотной настройке, при хороших комплектующих разгонится, возможно, до 60 км в час. Но не нужно забывать, что это очень опасно, потому что никаких средств защиты – ни мотоциклетных, ни снегоходных у человека, как правило, не бывает — тулуп, зимний костюм и все.

А даже на скорости 30 км в час упасть с саней на накатанный снег равносильно удару об асфальт. А если неровности, пни какие-то, это небезопасно. Человек понимающий никогда не будет этим заниматься, потому что со штатным ремнем, если все грамотно настроено на заводе-изготовителе, 40 км в час – это хорошая, приличная скорость.

Тем более, если ты настроил свой мотобуксировщик на 60 км, где можно ехать с такой скоростью? Мотобуксировщик предназначен для езды по заснеженной местности, где пешком идти неудобно из-за большой глубины, на лыжах долго и устаешь. По целине, по снегу мотобуксировщик не побежит 60 км в час, скорость все равно теряется.

Мотособака. Как сделать правильный выбор?

Если вы — настоящий поклонник зимнего активного отдыха, будь то рыбалка, охота или путешествия по красивейшим заснеженным местам, то рано или поздно вы начнете задумываться о транспорте для зимнего бездорожья. И здесь на первый план выходит гусеничная техника.

У снегоходов и квадроциклов на гусеницах основной минус один — их дорого покупать, содержать и эксплуатировать. У них отличная скорость, но крупные габариты, которые не позволят проехать в лесном буреломе.

Мотобуксировщик ― техника сравнительно недорогая и при этом очень маневренная; то, что мотособаки уступают в скорости, они с лихвой наверстывают в проходимости. К тому же в отличие от “старших братьев” для поездок не нужны специальные права и комплект документов.

Какой буксировщик Вам нужен?

Чтобы дать ответ на этот вопрос, нужно точно и ясно знать для каких целей Вы его покупаете. И от того, насколько хорошо Вы понимаете, для чего мотопес Вам нужен, во многом зависит правильность выбора этого транспортного средства и степень удовлетворения покупкой. Для правильного выбора нужно знать, что, например, у компании «Барс» существуют два вида мотобуксировщиков: «Партизан» и «Следопыт». В чем же их принципиальное различие? Преимущества «Партизана» в том, что он сравнительно небольшой по размеру (т. е. поместиться практически в любой багажник автомобиля), и достаточно маневренный (замечательный вариант, если ездить на нем Вы собираетесь в лесу). «Следопыт» же, в свою очередь, по габаритам больше, но и мощность у него на порядок выше. Так же он славиться своей проходимостью практически на любой местности. Спуски, подъемы, мокрый или подтаявший снег, лед и другие препятствия ему не страшны. Даже в осеннюю пору по болотистой местности моторный пес этой модели пройдет без особых сложностей.

Как установить вариатор Сафари

Для правильной и корректной установки вариатора как в снегоходы, так и буксировщики, необходимо пользоваться инструкцией производителя и соблюдать правила техники безопасности. Аппараты должны быть обесточены, все их системы должны быть исправны, в противном случае велика вероятность некорректной работы вариатора.

В случае нахождения в процессе монтажа неисправности ее необходимо устранить до полной установки. Также для монтажа трансмиссии вариатора сафари не потребуется специальных ремонтных навыков, лишь ключи для регулировки зазоров должны иметь различные головки.

Установка вариатора Сафари на мотобуксировщик

В части установки прибора на мотобуксировщик производителем не предполагается особых отличий. На большинстве буксировщиков предусмотрено штатное место для монтажа вариатора, который по своим габаритам подходит для данных креплений. Последовательность установки аналогична для снегоходов, однако при настройке холостого хода и набора крутящего момента присутствуют свои нюансы. Буксировщику без надобности набор высокой скорости – упор сделан на тяговые характеристики. Поэтому при настройке необходимо выставлять зазоры и прижимную силу шкивов с учетом характеристики повышенной тяги аппарата.

Установка вариатора сафари на «Буран» и «Тайгу»

Для установки данного аппарата в корпус снегохода необходимо соблюдение определенных правил, указанных производителем:

перед производством установки необходимо демонтировать старый аппарат и проверить работоспособность остальных систем буксировщика или снегохода, а также расчистить пазы для монтажа;
конус устройства должен быть подсоединен к коленчатому валу двигателя снегохода одной частью, другой при помощи резьбы соединяется с упором;
шкивы устанавливают при помощи крепежа в штатные посадочные места, между ними должен быть закреплен ремень (в последующем должна быть проведена регулировка холостого хода и установлены);
после установки корпуса необходимо произвести настройку работы системы с данным двигателем, помимо холостого хода ей подлежат зазоры между шкивами и прижимная сила пружины.

Важно! При установке данного аппарата в штатное место владельцу необходимо придерживаться строгих рекомендаций производителя. При неправильной установке отдельных элементов некорректная работа вариатора гарантирована.

Разборка регулятора

При разборке такого устройства, как регулятор, необходимо соблюдать меры предосторожности, оговоренные в технической документации. Ни в коем случае нельзя допускать, чтобы смазка попадала на конусную поверхность дисков

Разобрать устройство можно самостоятельно, если соблюдать правильную последовательность:

Снять регулятор с транспортного средства.
Зажать конус в тисках или другим способом зафиксировать его неподвижно.
Отвернуть конус с крышкой и упором.
Вывернуть болты, которые соединяют крышку и подвижный конус. Нужно аккуратно придерживать крышку при откручивании последних болтов. Под ней находится сжатая пружина, которая может выстрелить.
Разобрать упор — удалить все прокладки, в керосине промыть ролики и оси.

После ремонта регулятор монтируется в обратной последовательности. Поврежденные прокладки на упоре заменяют на новые.

Периодичность технического обслуживания

Такие устройства, как вариаторы «Сафари», отличаются большим ресурсом работы. Однако для того, чтобы механизм прослужил долго, нужно выполнять регулярное техническое обслуживание. Специалисты советуют прибегать к подобным процедурам через следующие периоды:

Через 3 тыс. км пробега смазывать вал, находящийся под разрезной втулкой. Для выполнения этой процедуры подойдут такие материалы, как «Литол-24» или «Циатим-200».
Через 6 тыс. км выполнять проверку износа вкладышей и втулок, которые находятся в осях грузиков.

Узнать, насколько повредились такие запчасти, как втулки грузиков, можно с помощью проверки показателя радиального люфта. Если он составляет уже более 1 мм, то нужно выполнить замену деталей. Повреждение вкладышей легко проверить по величине зазора между элементами и направляющими ребрами ведущего конуса. Допускается погрешность не больше 1,5 мм.

Кроме того, обязательно нужно проверять состояние вала центробежного регулятора. После длительной интенсивной эксплуатации здесь остается небольшой слой резины от нагорания приводного трапециевидного ремня. Этот дефект очень просто устранить, если воспользоваться хлопковой ветошью, смоченной в бензине. Впоследствии рекомендуется заранее прогревать двигатель при нейтральной передаче, чтобы не возникла такая неполадка.

Технические характеристики вариатора Сафари

Технические данные агрегата довольно типичны для своего класса, хотя по сравнению со своими ближайшими конкурентами и разнятся:

Диаметр устройства, учитывая его специфику работы в паре с двигателем снегохода, составляет 210 мм. Для данного класса этот параметр является стандартным в пределах допуска в 10-20 мм. Благодаря таким размерам данная система оптимально устанавливается в штатное посадочное место снегоходов Буран и Тайга, а также в абсолютное большинство мотобуксировщиков.
Длина составляет 167 мм, что также обусловлено спецификой устройства. Именно на такую длину рассчитано штатное посадочное место снегоходов с небольшими допусками. Это означает, что при установке владельцу не придется вносить какие-либо изменения в конструкцию и прилагать дополнительные усилия.
Максимальная буксируемая масса составляет 150 кг. Для снегохода это означает перевозку водителя и пассажира, для буксировщика перевозку груза в 1-2 полных тележках. Однако на практике нередки случаи, когда вариатор выдерживает и большие нагрузки без вреда для своего состояния.
Масса устройства составляет 3,8 кг, что облегчает его установку или демонтаж в случае неисправности. Также благодаря габаритам и штатным размерам установки вариатора Сафари позволяет без труда проводить ремонтные работы по замене вышедших из строя частей, а также регулировке ремней и шкивов.

Важно! Принцип работы и технические параметры аппарата обусловлены его спецификой, однако в случае его монтажа на неисправные агрегаты производитель не несет ответственность за его корректную работу.

Устройство и принцип работы

После приобретения вариатора для мотобуксировщика рекомендуется внимательное ознакомление с инструкцией. Изучив правильность эксплуатации, можно продлить срок службы своей мототехники. В составе механизма имеется регулятор центробежного типа, в котором находятся конусы с грузиками подвижного и неподвижного вида. Чтобы грузики могли перемещаться, при их производстве используют упоры с роликами. Также в конструкции механизма присутствуют крышка и пружинка.

Неподвижный конус, у которого есть упор, прикрепляется к валу благодаря резьбе. Коленчатый вал монтирован к неподвижному конусу. Пружина необходима, чтобы создавать холостой ход. При правильной установке расположение вариаторного ремня должно быть фиксировано в 1-3 миллиметрах от поверхности конуса. Такой вариант способствует регулировке холостого хода. Для смены зазора используются кольца, что располагаются на границе упора вала и выступа. В работе вариатора прослеживается определенный алгоритм:

вращается регулятор;
возникают центробежные силы;
центробежные силы оказывают влияние на грузики.

Вышеперечисленные действия способствуют ременному сжатию шкивной канавки в вариаторе. Возвратная пружина оказывает противодействие центробежной силе. По этой причине грузики беспроблемно могут преодолеть противодействие. Количество оборотов в минуту должно составлять не меньше 2200. Когда превышается данный порог, сила, что воздействует на ремень, возрастает до рабочего показания. При этих факторах возникает крутящийся момент, а сопротивление пересиливается.

В чем минус большого угла атаки?

Когда у тебя угол атаки сильно задран, уменьшается площадь опоры. Гусеница имеет длину 2820 мм. Если угол атаки нулевой, это огромный плюс, потому что проходимость по глубокому снегу лучше, потому что пятно опоры диной 1400 мм прямо лежит на снегу и это хорошо, это плюс. Но минус такой конструкции в том, что ты собираешь под снегом все пни, ледышки звездой, цепью, и есть возможность удара о препятствие – камень или что-то еще. Ты можешь погнуть звезду или раму, порвать цепь и прочее.

Угол атаки влияет на проходимость, а чем она лучше, тем выше скорость. С большой площадью опоры мотобуксировщику легче ехать по снегу, и едет он быстрее — это плюс. А минус – это вероятность того, что ты погнешь себе звезду или порвешь цепь. Вероятность очень большая: 70 процентов из 100. Мы едем по лесу, пруду какому-то, где есть ледышка и торчат торосы и можно удариться. Угол атаки отчасти влияет на скорость.

Чем меньше угол атаки, тем больше пятно опоры. Чем больше пятно опоры, тем проще буксировщику двигаться по глубокому снегу.

Чтобы увеличить скорость, надо уменьшить угол атаки, но при этом возникает куча проблем. Звезда будет биться обо все неровности. Если угол атаки сильно задран, мы исключаем удары звезды о землю, но получаем уменьшенное пятно опоры. Это приводит к тому, что мы будем проваливаться больше в снег и вероятность того, что мы зароемся, очень большая. Поэтому самое лучшее – иметь оптимальный угол атаки. Это золотая середина — когда звезда не сильно задрана и не сильно опущена, где- то на уровне 10 см от земли.

Замена ремня вариатора

Самый верный способ поднять скорость на мотобуксировщике – это поставить 33 ремень вариатора

Изначально все производители стараются ставить 30-ый ремень (30-ширина ремня), для того, чтобы не было самохода. Скорость с 30 ремнем чуть поменьше, зато нет такого дикого самохода.

Как правило, некоторые клиенты, покупая мотобуксировщик, ничего о нем не знают. У них до этого не было этой техники — просто видели на рыбалке, как куча мужиков проезжает мимо. Человек загорелся идеей купить мотобуксировщик. Покупает, получает скоростной мотобуксировщик, у которого стоит звездочка на 13 зубьев и ремень 33-ий. Заводит, дергает, и он, чуть ли не отрывая руку, начинает от него убегать. Это, кстати, частая проблема с 33-ми ремнями.

Скорость или тяга что важнее

Вот как раз в пухляке на целине нужна тяга, мощность, потому что ты сел сам в буксировщик, весишь ты 90 кг, с тобой едут в санях 2 товарища, которые тоже любят рыбалку или охоту. Буксировщик у тебя быстрый, оборотистый. Ты по накатанной дорожке быстро выехал из деревни. И вот ты видишь перед собой непаханое поле, куда всю зиму падал снег. Как только ты заедешь на целину и чуть больше дашь газа, гусеница вращается очень быстро, а буксировщик зарывается в снег и все. А дальше он просто роет под собой. Но если оставить штатный ремень и звезду не увеличивать на ведущем валу, а на ведомом поставить не 26, а 32-ю, ты потеряешь в скорости по минимуму – от 3 до 5 км в час. Мотобуксировщик будет ехать 40 км в час, а тяговые способности у него увеличатся. То есть когда вы втроем едете на мотобуксировщике по целине, он не будет зарываться в снег, а тащить свою ношу на приличной скорости.

Тебя это будет устраивать больше, чем постоянно зарываться в снег.

Заключение

Вариатор Сафари выступает надежным и недорогим элементом систем снегоходов Буран и Тайга и заслуженно пользуется популярностью среди потребителей. При правильной эксплуатации данный элемент может без проблем прослужить своему владельцу на протяжении нескольких лет, не требуя больших ремонтов или полной замены.

Трансмиссия на мотобуксировщиках может быть реализована двумя вариантами:

упрощенный и дешевый способ – установка на мотособаку понижающего редуктора и автоматического центробежного сцепления;
более дорогой и оптимальный с точки зрения конструкции способ – применение клиноременного вариатора. Вариатор позволяет плавно менять крутящий момент, что способствует увеличению силы тяги при преодолении сложных участков трассы. От вариатора момент передается с помощью цепной передачи на приводную звездочку гусеницы. Особую популярность среди современных конструкций мотобуксировщиков снискали вариаторы «Сафари».
