Зажигание на мотоблоке🔥 [регулировка, причины поломок]

Как выставить зажигание на мотоблоке?

Регулировка зажигания может понадобиться, если приходится неоднократно дёргать трос стартера или мотор запускается не сразу, а с запозданием.

Нужно выполнить следующие действия:

На свечу зажигания надевают угольник. Корпус надёжно прижимается к головке цилиндра, элемент поворачивается в другую сторону от отверстия на головке цилиндров;
Поворачивается коленчатый вал. Нужно пару раз натянуть трос стартера. При вытягивании троса должна быть заметна голубая искра, которая проскакивает между электродами;
При отсутствии искры проверяется зазор от магнитного башмака маховика до стартера. Оптимальная дистанция в 0,1 миллиметров.

Так, установка зажигания не займёт больше получаса. Если выполнить несложные манипуляции правильно и своевременно, можно предотвратить износ других деталей и систем мотоблока при высоких нагрузках.

Настройка и проверка зажигания для мотоблока Нева

Чтобы правильно и быстро проверить катушку мотоблоков Нева, нужно:

Лист формата А4 сложить 4 раза.
Ослабить крепежные модульные болты.
Бумагу поставить под подушку.
Придавить ее и держать до того момента, пока не закрутят болты.
Повернуть маховик и посмотреть наличие искры.

Регулировка и настройка магнето выполняется довольно просто. Чаще всего причиной неисправности катушки мотоблока является свеча. Поэтому в чемоданчике с инструментами каждого владельца мотокультиватора должны быть наборы запасных свечей.

Самые популярные свечки от известных производителей — это Бош и Субару.

Проверка свечей осуществляется так. Для того чтобы проверить исправность свечей катушек мотоблока МБ и МБ 1, нужно следовать следующим инструкциям:

Вывернуть свечку. Протереть электроды.
При наличии нагара очистить его.
Выставить расстояние между электродами.
Надеть на свечу наконечник с высоковольтным проводом.
Прижать к корпусу цилиндра. Электроды должны смотреть в одну сторону под свечкой.
Прокрутить коленвал, понаблюдать образование искры. Если ее нет, то неисправность в свечке.

Кто владеет мотокультиваторами, тот должен помнить, что если искра образовалась, то нужно посмотреть на ее яркость. Если окрас интенсивный, то настройка и регулировка магнето прошла успешно

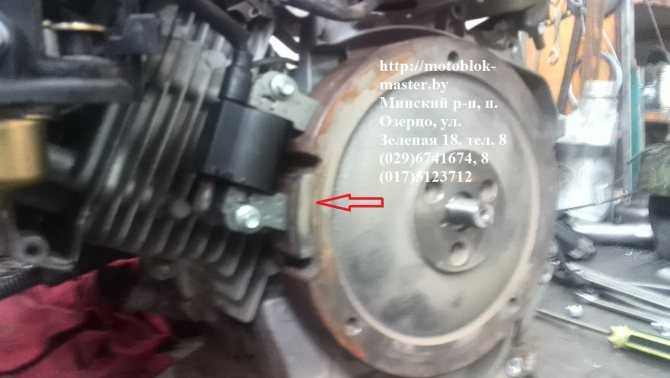

Для хорошей работы магнето важно следить за зазором между маховиком и статором. Расстояние должно составлять от 0,1 до 0,15 мм

Если показатели не соответствуют требуемым, то настроить их не составит большого труда.

Для установки оптимального размера зазора нужно снять крышку вентилятора, ослабить болты статора и вставить щуп. Затем надо выставить требуемые показатели и закрутить гайку.

Ремонт зажигания для мотоблоков также не составит особого труда. Чаще всего поломка магнето происходит из-за неисправности свечи.

Для проверки нужно аккуратно выкрутить свечу и осмотреть ее.

Если свеча сухая, то это значит, что топливо не поступает в систему двигателя. Если же свеча мокрая, то это означает, что свеча постоянно заливается моторным маслом.

Для ремонта в первом случае нужно вытереть свечку, при позднем ремонте высушить цилиндр двигателя, прогнав его на холостых оборотах.

Зажигание – это механизм, отвечающий за образование электрического импульса, требуемого мотоблоку для воспламенения заправляемого горючего. От исправности системы зажигания зависит первый запуск и последующая работа двигателя сельхозагрегата. Как и остальные, этот механизм нуждается в регулярном обслуживании и своевременном ремонте – это станет залогом стабильной работы ДВС при любых погодных и эксплуатационных условиях.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

Прежде чем проводить установку зажигания, важно убедиться, что данная конструкция образовывает искру, которая в свою очередь вызовет воспламенение топливной жидкости, находящейся в камере внутреннего сгорания

Чтобы не обращаться к специалистам по пустякам и сохранить свои средства, нужно понимать, как проводится регулировка зажигания и настройки катушки зажигания. Рассмотрим, как выставить зажигание на мотоблок МБ 1 и МБ 2.

Выставлять зажигание можно с помощью искры. Нужно повернуть коленвал таким образом, чтобы метки шкива и газового механизма совпали. Бегунок, распределяющий потоки газа, должен показать на высоковольтную проволоку цилиндра.

Нужно немного открутить гайку, меняющую положение механической конструкции, которая определяет моменты высоковольтного импульса.

Затем надо достать высоковольтный провод из системной крышки. Он находится в ее центре. Затем разместить контакты на расстоянии 5 мм от мотокультиватора.

После этого следует включить зажигание.

Далее нужно повернуть механическую конструкцию, которая определяет момент зажигания, по часовой стрелке до отметки 200

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

Все это нужно проделать с предельной осторожностью, механическая конструкция не должна изменять своего положения по отношению к мотоблоку. Между центральным высоковольтным проводом и массой мотокультиватора возникает искра

После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения

Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения.

Выставить зажигание можно по звуку. Если у владельца достаточно хороший слух, то данный метод проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод предполагает следующий порядок действий:

Для начала нужно завести двигатель.
Затем нужно немного ослабить трамблер.
Корпус-прерыватель медленно повернуть на 2 стороны.
Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

Для начала нужно разогреть двигатель.
После этого присоединить стробоскоп к мотоблоку.
Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
Демонтировать вакуумный шланг и заглушить его.
Стробоскоп будет испускать свет, который должен быть направлен на шкив.
Снова завести двигатель агрегата, оставить его работающим вхолостую.
Повернуть трамблер.
Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
Закрутить гайку-прерыватель.

Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Отрегулировать катушку — задача не из сложных.

Устройство мотоблока, схема двигателя

Устройство карбюратора мотоблока «Каскад» показано на рисунке 2.

Двигатель должен прогреться;
Затем положение дросселя изменяется с помощью регулировочного винта;
После этого скорость холостого хода снижается до минимума, оператор должен добиться равномерного звука двигателя;
Кроме того, максимальная и минимальная частота вращения двигателя регулируются три-четыре раза, пока звук не станет ровным и стабильным в выбранном положении демпфера.

Зажигание мотоблока Каскад

Иногда проблема с запуском и эксплуатацией мотоблока заключается в самом зажигании. Зажигание мотоблока Каскад регулируется в зависимости от типа двигателя. Инструкции приведены для каждого двигателя, поэтому его необходимо детально изучить.

Механизм запуска двигателя — стартер — предназначен для размотки коленчатого вала.
Электронная система зажигания обеспечивает непрерывное образование искры на свече зажигания.

READ Какое Масло Заливается В Мотоблок

Основные рекомендации по регулированию / эксплуатации зажигания каскадного мотоблока:

Используйте эти типы свечей зажигания BP6ES, BPR6ES (NGK) или NHSPLDF, чтобы избежать образования сажи;
Проводить техническое обслуживание искрогасителя каждые 100 рабочих часов (удаление сажи на сетчатом фильтре);
Скорость холостого хода для двигателей мотоблока Каскад составляет 1700 (-150) оборотов в минуту.

Редуктор мотоблока Каскад

Коробка передач механическая, цепная. Сцепление и коробка передач являются основными компонентами трансмиссии и часто расположены в специальном блоке.

Выходной вал усиленной передачи расположен на подшипниках большого диаметра, которые устойчивы к механическим повреждениям и отрицательному воздействию различных колебаний.

Рисунок 3. Схема каскадного редуктора

Прокладки (манжеты) мотоблока Каскад

Уплотнения обеспечивают герметизацию двигателя, защищают от утечки моторного масла и устанавливаются в специальных местах вращающихся частей двигателя. Сальник установлен на валу, а рабочая кромка находится близко к рабочей поверхности вала. Сальник можно заменить самостоятельно.

Процесс замены очень прост:

Ножи снимаются с вала и очищаются от грязи и пыли, затем снимаются крепежные болты крышки, снимаются сама крышка.
После этого изношенное масляное уплотнение удаляется, заменяется новым и на соединитель наносится герметик.

Размеры прокладок «Каскад»: 42/28/7 (вал 30 мм).
Подшипник редуктора мотоблока Каскад размером 941/20 (262014 мм).
Сцепление мотоблока Каскад сухого типа. Механизм сцепления работает путем натяжения клиновых ремней.

Каскадные мотоблочные ремни — натяжение, размеры, натяжные ролики

Каскадное устройство имеет два типа ремней: вперед и назад. Тип передних ремней: А-1180 или А-1213 по ГОСТ 1284; Тип реверсивных ремней: A-1400. Значение «А» составляет 13 мм. Диаметр натяжных роликов: наружный — 92 мм, внутренний — 12 мм.

Источник

Сегодня все больше людей используют тракторы на своих сайтах. Это неудивительно, ведь с помощью этой техники можно делать абсолютно все: пахать землю, сажать и собирать картофель, перевозить товары и даже убирать снег. Однако, как и любой другой автомобиль, мотоблоки иногда ломаются и нуждаются в ремонте.

В этой статье мы рассмотрим систему зажигания мотоблока, виды поломок, способы их устранения, а также процесс регулирования зажигания. И если причина неисправности будет раскрыта, устранить ее не составит труда.

Как можно выставить угол опережения зажигания

p, blockquote 14,0,0,0,0 —>

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

p, blockquote 15,0,0,0,0 —>

Видео — проблема раннего зажигания на ВАЗ 2106:

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.

p, blockquote 18,0,0,0,0 —>

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

p, blockquote 19,0,0,0,0 —>

Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

p, blockquote 20,0,0,0,0 —>

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

p, blockquote 22,0,0,0,0 —>

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

p, blockquote 23,0,0,0,0 —>

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

p, blockquote 24,0,0,0,0 —>

Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

p, blockquote 25,0,0,0,0 —>

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.

p, blockquote 26,0,0,0,0 —>

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

p, blockquote 27,0,0,0,0 —>

Видео — как выставить зажигание по лампочке:

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

p, blockquote 30,0,0,0,0 —>

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

p, blockquote 31,0,0,1,0 —> adsp-pro-2 —>

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

После этого следует включить зажигание.

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения

Бесконтактный метод предполагает следующий порядок действий:

Для начала нужно завести двигатель.
Затем нужно немного ослабить трамблер.
Корпус-прерыватель медленно повернуть на 2 стороны.
Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

Для начала нужно разогреть двигатель.
После этого присоединить стробоскоп к мотоблоку.
Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
Демонтировать вакуумный шланг и заглушить его.
Стробоскоп будет испускать свет, который должен быть направлен на шкив.
Снова завести двигатель агрегата, оставить его работающим вхолостую.
Повернуть трамблер.
Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
Закрутить гайку-прерыватель.

Отрегулировать катушку — задача не из сложных.

Основные неисправности мотоблоков «Каскад»

Какие же неисправности могут встречаться в работе мотоблоков «Каскад». Давайте рассмотрим подробнее возможные причины, не связанные с нарушением работы двигателя:

Машина не идет передним/задним ходом. Возможная причина: обрыв ремня или его недостаточное натяжение. Решение: замена ремня, регулировка степени натяжения.
Произошло расслоение ремня на клиноременной передаче. Возможная причина: большая степень износа ремня. Решение: замена ремня.
Проскакивание участков почвы при вспашке. Причина: недостаточный вес агрегата. Решение: использование утяжелителей и грунтозацепов.

Указанные причины не связаны с серьезным ремонтом мотоблока «Каскад». Далее мы рассмотрим причины неисправности двигателя, возможные способы их устранения.

Таблица неисправностей двигателя мотоблока «Каскад»

Причина: нет топлива в баке; засорена топливная система; разрегулирован карбюратор; произошел засор карбюратора.

Профилактика и устранение неполадок

Для недопущения появления неисправностей в системе зажигания постарайтесь соблюдать нехитрые рекомендации:

не работайте на мотоблочном устройстве, если на улице плохая погода – дожди, сырость, заморозки или предполагаются резкие изменения влажностного и температурного режимов;
если вы почувствовали неприятный запах горелой пластмассы, не включайте агрегат;
обеспечьте защиту важных узлов механизма от проникновения воды;
заменяйте свечи зажигания примерно раз в 90 дней, если вы активно используете устройство, этот период можно и нужно сократить;

масло, используемое для двигателя, должно быть высокого качества и подходящей для данной модели марки, в противном случае свеча будет постоянно заливаться топливом;
проводите регулярные осмотры системы зажигания, шестерен, дабы не допустить использования агрегата с оборвавшимися кабелями, другими неисправностями;
при нагревании мотора постарайтесь снизить нагрузку на устройство, так вы защитите механизм от ускоренного износа;
когда вы не используете мотоблок зимой, ставьте его в сухое и довольно теплое помещение под замок, дабы не допустить переохлаждения устройства.

Как выставить зажигание на мотоблоке?

О необходимости срочной регулировки зазора в системе зажигания подскажут следующие признаки:

необходимость частых безрезультатных вытягиваний шнура стартера;
запоздалая реакция двигателя мотоблока на манипуляции со стартером;
полное отсутствие запуска ДВС сельхозагрегата.

Каждая из этих неисправностей говорит о том, что оператором должна быть проведена установка зажигания используемого в хозяйстве мотоблока. Правильный порядок действий для этого можно найти в инструкции по эксплуатации имеющейся техники. Однако руководство далеко не всегда есть под рукой у оператора. В таком случае зазор между встроенными модулем зажигания и маховиком можно выставить в такой последовательности:

Сначала оператор должен закрыть свечу специальным угольником;
Затем ее корпус потребуется прижать к головке штатного цилиндра ДВС;
Далее свечу нужно провернуть в сторону, противоположную от отверстия, предусмотренного в торце хромированного цилиндра;
После этого необходимо аккуратно повернуть коленчатый вал ДВС мотоблока – для этого достаточно потянуть шнур пускового механизма;
В результате выполненных действий между встроенными электродами должна проскочить искра ярко-синего цвета. Если этого не произошло, значит необходимо проверить дистанцию между магнето и стартером мотоблока – она должна составлять от 0,1 до 0,15 мм. В случае несоответствия этим требованиям зазор между элементами потребуется настроить.

Регулировка зажигания хозяйственного мотоблока многими опытными пользователями производится на слух. Для этого подходит как контактное, так и бесконтактное магнето. Чтобы самостоятельно настроить систему, необходимо:

Завести двигатель и немного ослабить штатный трамблер;
Медленно повернуть прерыватель в каждую из возможных сторон;
Добиться максимальных оборотов заводского двигателя и быстро закрепить конструкцию;
Прислушаться и найти момент, при котором мгновенно появляется искра;
Поворачивая прерыватель, дождаться четкого щелкающего звука;
Зафиксировать штатный крепеж трамблера.

В некоторых случаях правильно отрегулировать имеющийся зазор поможет стробоскоп.

Для настройки нужно:

Разогреть силовой агрегат мотоблока;
Подключить прибор к сети электрического питания сельхозагрегата;
Установить датчик звука на высоковольтном проводе, подсоединенном к одному из цилиндров штатного ДВС;
Аккуратно снять вакуумную трубку и заглушить ее любым подручным средством;
Посмотреть, куда будет направлен свет от стробоскопа – он должен «смотреть» в сторону штатного шкива;
Запустить двигатель и оставить его работать на холостом ходу;
Прокрутить трамблер;
Как только метки на встроенном шкиве совпадут с меткой, расположенной на крышке используемого устройства, повернуть гайку заводского прерывателя до конца.

Каждый из этих способов подходит для регулировки как на бензиновом, так и на дизельном мотоблоке. Главное в процессе самостоятельной настройки – не снимать катушку и другие элементы системы зажигания – это может привести к нарушению работы всего узла.

Двигатель мотоблока Нева

Основная рабочая единица мотоблока — это двигатель. Он приводится в действие лишь поворотом ключа, если мотоблок Нева не заводится, то возможны несколько причин.

Отсутствует искра

В этом случае необходимо проверить её работоспособность. Вытащить свечу из мотора и вставить в специальный надсвечник, а корпус расположить на цилиндре. Далее включить двигатель. Если искры нет, то можно заменить свечу если она не появилась, следует проверить стартовый механизм и работу зажигания. Чаще всего выходит из строя именно кнопка старта, её можно заменить на новую.

Как правильно вытащить свечу?

Для извлечения свечи предназначен специальный ключ. Необходимо быть осторожным, поскольку при эксплуатации свеча нагревается, поэтому свечу вытаскиваем до пуска или после того, как мотор мотоблока остынет. Устанавливаем новую, а затем проверяем просвет. Он обязательно должен быть, но не большим. Рекомендованная ширина просвета составляет 0,5-0,6 мм.

Бензин не доходит до двигателя

Второй причиной того, что двигатель не заводится, является проблема в поставке топливной смеси. В этом случае следует пройтись по полной схеме доставки бензина. От топливного бака до карбюратора.

Изначально проверьте, есть ли топливо в бензобаке. Он должен не просто быть, а на 2-3 см быть выше дна, поскольку бензобак в мотоблоке Нева сконструирован таким образом, что забор топлива идёт именно на такой высоте.
Если топливо есть, то следует проверить работу краника по забору бензина. Для этого снимите его со шланга и посмотрите, если бензин полился, значит всё хорошо, если нет можно прочистить сам краник или заменить его на новый.
Далее проверьте шланг, который соединяет кран и карбюратор. Снимите его и попробуйте продуть. Если воздух свободно проходит, значит, он функционирует хорошо. Если нет, то прочистите его или замените.
И последним в этой цепочке является карбюратор. Разберите его и тщательно промойте все детали 95 бензином. Благодаря этому с него смоется нагар и шлаки. После завершения работы тщательно продуйте компрессором все стыки и места соединения, для минимизации остатков бензина, который под давлением воздуха испаряется. После этого соберите все детали обратно.

Настройка и проверка зажигания для мотоблока Нева

Существует несколько факторов, от которых будет зависеть настройка зажигания:

конкретная модель агрегата и наличие доработок СЗ;
какие используются свечи зажигания;
то, в какой раз вы будете регулировать систему – первичную настройку проводят при первой обкатке, вторичную – при последующих работах.

На видео показано, как легко в «полевых» условиях отрегулировать зажигание мотоблока с двигателем LIFAN 168F. Метод применим и для культиваторов с российским двигателем

Чтобы правильно и быстро проверить катушку мотоблоков Нева, нужно:

Лист формата А4 сложить 4 раза.
Ослабить крепежные модульные болты.
Бумагу поставить под подушку.
Придавить ее и держать до того момента, пока не закрутят болты.
Повернуть маховик и посмотреть наличие искры.

Есть также второй способ, аналогичный предыдущему методу выставления зажигания на движке мотокультиватора, только в роли щупа тут выступает небольшой кусок картона, отрезанный от сигаретной пачки.
