Гидроудар в системе водоснабжения: причины, последствия и способы защиты

Резкий металлический стук в стенах при закрытии крана — верный признак критического скачка давления. Один такой удар создает нагрузку, превышающую рабочую в несколько раз. Стоимость устранения последствий разрыва трубы в среднем составляет от 30 000 до 150 000 рублей. Чтобы понять, как работает гидроудар в системе: 7 способов избежать и защитить трубы навсегда!, нужно разобраться в физике процесса. Это поможет сохранить оборудование в целости и избежать потопа.

Суть явления и физика процесса

Гидроудар возникает, когда поток жидкости в трубе резко останавливается или меняет направление. Кинетическая энергия движущейся воды мгновенно превращается в потенциальную энергию давления. Возникает ударная волна, которая распространяется по трубопроводу со скоростью звука. Я выделяю два основных типа этого явления.

Положительный удар характеризуется резким скачком давления выше нормы. Это буквально «удар» по стенкам труб. Отрицательный удар, напротив, создает зону вакуума. В такие моменты в систему может засосать воздух или грязь через неплотные соединения. Оба варианта опасны для герметичности всей сети.

Главные причины возникновения скачков давления

Чаще всего проблема кроется в резком изменении скорости потока. Быстрое закрытие шарового крана или работа автоматического электромагнитного клапана (например, в стиральной машине) провоцируют волну. Внезапное отключение насоса из-за сбоя в электросети также вызывает обратный поток воды.

Неправильный монтаж усугубляет ситуацию. Слишком узкие трубы или острые углы поворотов создают лишнее сопротивление. Износ старых стальных труб делает их хрупкими. Воздушные пробки в системе отопления работают как пружины, усиливая колебания давления при пуске циркуляционного насоса.

Разрушения и последствия для оборудования

Разрывы труб случаются в самых слабых местах. Обычно это стыки, резьбовые соединения или участки с коррозией. Повреждается дорогостоящее оборудование: теплообменники котлов трескаются, а сальники насосов начинают течь. Смесители теряют герметичность, и картриджи выходят из строя.

Финансовые потери включают не только стоимость запчастей. Приходится оплачивать ремонт отделки, замену испорченного ламината и компенсацию ущерба соседям снизу. Нарушение герметичности даже в одном узле может привести к полной остановке отопления в зимний период.

Средства защиты и их принцип действия

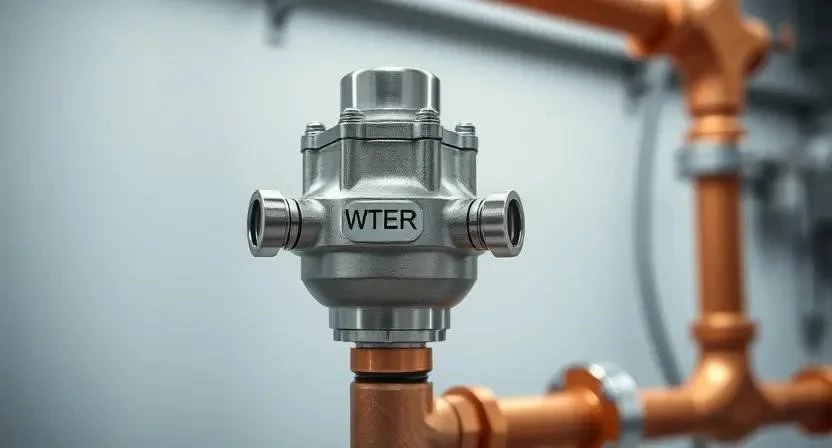

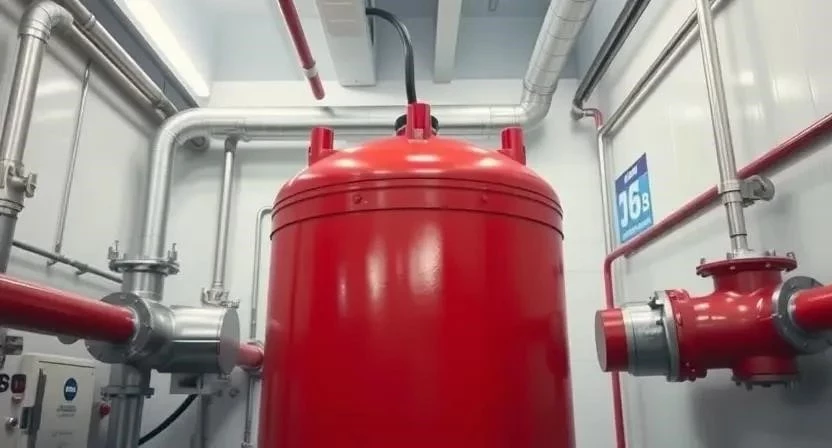

Для борьбы с волнами давления используют специальные устройства. Гасители гидроударов представляют собой небольшие камеры с мембраной и газом, которые поглощают энергию удара. Гидроаккумуляторы работают по схожему принципу, но имеют больший объем и поддерживают стабильное давление в сети.

Редукторы давления ограничивают максимальный напор, входящий в дом. Клапаны сброса сбрасывают излишки воды при критическом скачке. Компенсаторы в отоплении нивелируют температурные расширения, которые также могут провоцировать напряжение в металле.

Таблица 1. Устройства для защиты от гидроударов

Инструменты для монтажа защитных элементов

Собрать комплект инструментов нужно заранее. Я рекомендую использовать профессиональный инструмент, чтобы избежать перетяжки резьбы и протечек.

• Разводной ключ (2 шт.) — для зажима гаек с двух сторон.
• Труборез — для создания идеально ровного среза трубы.
• Ленточный ключ — для работы с крупными фильтрами и баками.
• Уровень пузырьковый — чтобы устройства стояли вертикально.
• Манометр — для контроля давления в системе и настройки редуктора.
• ФУМ-лента или сантехнический лен с пастой — для герметизации резьбы.
• Набор торцевых головок — для крепления кронштейнов гидроаккумулятора.
• Насос для подкачки воздуха (автомобильный) — для настройки мембраны бака.

Пошаговый план защиты системы

Правильный монтаж требует системного подхода. Я однажды поставил дешевый китайский клапан без предварительного расчета, и он лопнул через месяц. Теперь действую строго по алгоритму.

Перед началом работ обязательно перекройте главный вентиль и слейте воду из системы. Работайте в респираторе, если используете химические герметики, и обязательно наденьте защитные очки.

1. Диагностика системы (30-60 мин): поиск мест с сильным шумом и вибрацией труб.
2. Расчет требуемого объема гидроаккумулятора (20 мин): исходя из мощности насоса.
3. Подготовка поверхности (30 мин): очистка труб от ржавчины и грязи.
4. Монтаж редуктора давления (1 час): установка на вводе, соблюдение направления стрелки потока.
5. Настройка редуктора (15 мин): выставление рабочего давления 3-4 бар.
6. Установка гасителей гидроударов (40 мин): монтаж непосредственно перед смесителями и стиральной машиной.
7. Монтаж гидроаккумулятора (2 часа): установка на прочный фундамент или кронштейны.
8. Подкачка воздуха в мембрану (30 мин): давление воздуха должно быть на 10% ниже давления включения насоса.
9. Установка предохранительных клапанов (40 мин): монтаж в верхней точке котла или бойлера.
10. Монтаж компенсаторов (1 час): установка в длинных горизонтальных участках отопления.
11. Проверка герметичности соединений (30 мин): медленный пуск воды.
12. Удаление воздушных пробок (1 час): стравливание воздуха через краны Маевского.
13. Настройка автоматики плавного пуска (40 мин): программирование частотного преобразователя насоса.
14. Финальный замер давления (15 мин): проверка стабильности при закрытии всех кранов.
15. Тестовый прогон (30 мин): имитация работы всех потребителей воды.

Важный нюанс: при установке гасителей не используйте слишком много уплотнителя, иначе вы можете повредить резьбу мягкого металла. Температура в помещении при монтаже должна быть не ниже +5°C для правильной работы герметиков. Время застывания анаэробных герметиков составляет от 2 до 24 часов в зависимости от марки.

Важные нюансы и советы мастера

Помните о совместимости материалов. Нельзя соединять стальные трубы с пластиковыми без специальных переходников, иначе разница в коэффициенте расширения приведет к течи. Располагайте гасители максимально близко к источнику удара — эффективность падает с каждым метром удаления.

Я всегда проверяю давление в гидроаккумуляторе раз в полгода. Воздух постепенно уходит через мембрану, и бак перестает работать, превращаясь в обычную трубу. В системе отопления следите за чистотой фильтров грубой очистки, так как забитый фильтр создает лишнее сопротивление и усиливает гидроудары.

Распространенные ошибки при защите

Многие ошибаются, считая, что один большой бак решит все проблемы. Это не так. Локальные удары от электроклапанов всё равно будут бить по трубам. Я забыл подкачать мембрану в гидроаккумуляторе при первом монтаже, и насос начал включаться каждые 10 секунд, что почти сожгло его двигатель.

1. Установка редуктора после гидроаккумулятора (правильно — до).
2. Использование слишком тонкостенных труб в зонах высокого давления.
3. Игнорирование установки воздухоотводчиков в верхней части системы.
4. Покупка дешевых мембранных баков с некачественной резиной.
5. Отсутствие гибких подводок к бытовой технике.
6. Слишком резкая настройка давления включения/выключения насоса.
7. Монтаж устройств в труднодоступных местах, где нельзя проверить манометр.

Расчет стоимости защиты системы

Смета зависит от диаметра труб и количества точек водоразбора. Я решил сэкономить и смонтировал всё сам, потратив на это выходные, что сэкономило мне около 12 000 рублей на услугах сантехника.

Таблица 2. Расход материалов и стоимость (средний сегмент)

Таблица 3. Сравнение стоимости: Своими руками vs Мастер

Таблица 4. Пошаговый план действий по защите

Профилактика для долговечной работы

Долговечность гарантирует регулярное обслуживание. Раз в год проверяйте целостность мембраны в гидроаккумуляторе — если при нажатии на ниппель идет вода, мембрана порвана и требует замены. Контролируйте давление в системе с помощью установленного манометра.

Следите за износом труб, особенно в местах соприкосновения со стенами. Используйте только качественные прокладки из EPDM-резины, так как дешевая резина быстро дубеет и начинает пропускать воду при скачках давления. Я заметил, что после установки редуктора срок службы смесителей увеличился почти вдвое.

Альтернативные подходы и решения

Существуют и менее распространенные методы. Например, установка кранов с плавным закрытием (дисковых или специальных шаровых с ограничителем). Это исключает сам факт резкой остановки потока. В промышленных системах применяют огромные демпферные резервуары.

Еще один вариант — использование частотных преобразователей для насосов. Они обеспечивают плавный разгон и торможение двигателя, что полностью убирает гидроудары при старте и остановке оборудования. Это дороже, но максимально надежно.

Ответы на частые вопросы (FAQ)

Можно ли полностью исключить гидроудар?
Абсолютно исключить его невозможно, но можно свести последствия к нулю с помощью правильного набора устройств.

Какой гаситель выбрать для квартиры?
Подойдут компактные мембранные гасители объемом 0,1–0,5 литра, установленные перед стиральной машиной и посудомойкой.

Как часто проверять давление в баке?
Рекомендую делать это раз в 6 месяцев, так как воздух медленно диффундирует через стенки мембраны.

Поможет ли обычный расширительный бак от гидроударов?
Да, если он правильно настроен и имеет достаточный объем, он работает как большой гаситель.

Нужен ли редуктор, если давление в сети и так низкое?
Да, редуктор нужен не только для снижения, но и для стабилизации давления при скачках в городском водопроводе.

Что делать, если трубы уже начали «стучать»?
Сначала устраните воздушные пробки, затем установите гасители в точках самого сильного шума.

Влияет ли материал труб на силу удара?
Да, пластиковые трубы (ПНД, полипропилен) немного амортизируют удар за счет эластичности, в отличие от жесткой стали.

Меры безопасности:
При работе с системой под давлением всегда используйте защитные перчатки и очки. Никогда не пытайтесь открутить гайку, если манометр показывает наличие давления в трубе — это может привести к травме. При работе с электрическими насосами обязательно отключайте питание и используйте заземление.
