Организация автономного водоснабжения требует создания стабильного давления в трубах для комфортного использования воды. Монтаж системы обычно занимает от 6 до 8 часов, а стоимость базового комплекта оборудования начинается от 7 000 рублей. Правильно подобранная автоматика для насоса избавляет от постоянных включений двигателя и продлевает срок его службы. Разберем, как собрать эту систему самостоятельно и избежать типичных ошибок.

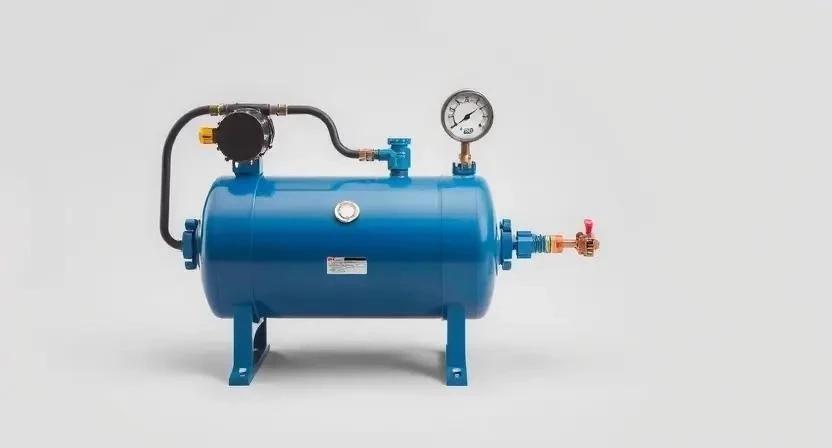

Для начала нужно понять, как работает эта связка. Реле давления выступает в роли «мозга»: оно отслеживает напор в системе и дает команду насосу включиться или выключиться. Гидроаккумулятор же работает как буфер, запасая воду под давлением воздуха. Я всегда рекомендую рассчитывать объем бака исходя из среднего расхода воды в семье, чтобы насос не щелкал каждые две минуты. Если бак слишком мал, двигатель изнашивается мгновенно. Время на монтаж всей автоматики зависит от подготовки труб, но обычно укладывается в один рабочий день.
Для качественной сборки понадобятся следующие материалы:
- Гидроаккумулятор с мембраной (объем подбирается по мощности насоса)
- Реле давления с регулируемым диапазоном
- Манометр для визуального контроля напора
- Тройник стальной или латунный
- Обратный клапан (обязательно ставится перед автоматикой)
- ФУМ-лента или сантехнический лен с пастой
- Переходники и фитинги под диаметр ваших труб
- Металлический кронштейн для крепления бака
- Заземляющий провод
Я составил таблицу, чтобы было проще ориентироваться в подборе объема бака:
| Мощность насоса (Вт) | Кол-во потребителей | Рекомендуемый объем (л) | Рабочее давление (бар) | Примерная цена (руб) |
|---|---|---|---|---|
| 500-800 | 1-2 чел. | 24-50 | 1.5 — 3.0 | 3500 — 6000 |
| 800-1200 | 3-4 чел. | 80-100 | 2.0 — 4.0 | 7000 — 11000 |
| 1200-2000 | 5-6 чел. | 150-200 | 2.5 — 5.0 | 13000 — 18000 |
| 2000+ | Большой дом | 300-500 | 3.0 — 6.0 | 20000 — 35000 |
| Любая | Дачный домик | 24 | 1.5 — 2.5 | 3000 — 4500 |

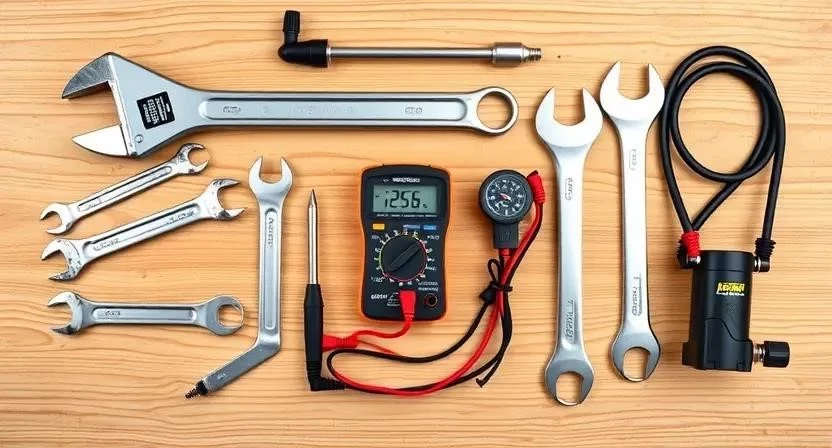

Инструменты, которые я использую при таких работах:
- Разводной ключ (для крупных гаек)
- Набор рожковых ключей (10, 13, 17, 19 мм)
- Отвертка с крестовым и плоским шлицем
- Мультиметр или вольтметр (для проверки сети)
- Насос для подкачки воздуха (автомобильный или ручной)
- Строительный уровень
- Пассатижи или переставные клещи
| Инструмент | Назначение | Обязательно/Желательно | Цена (средняя, руб) |
|---|---|---|---|
| Разводной ключ | Затяжка фитингов | Обязательно | 800 |
| Мультиметр | Проверка напряжения | Обязательно | 1200 |
| Насос для воздуха | Накачка мембраны | Обязательно | 500 |
| Уровень | Выравнивание бака | Желательно | 400 |
| Набор отверток | Монтаж реле | Обязательно | 600 |
Место для установки станции выбираю максимально доступное. Это важно, потому что раз в полгода придется проверять давление воздуха. Пол в помещении желательно защитить гидроизоляционной пленкой или покрасить влагостойкой краской, чтобы возможные протечки не испортили основание. Электробезопасность на первом месте: рядом с насосом обязательно ставлю автоматический выключатель и обеспечиваю надежное заземление.
Трубы водопровода перед монтажом очищаю от ржавчины и остатков старой изоляции. Концы труб зачищаю до блеска, чтобы ФУМ-лента легла плотно. Под тяжелый гидроаккумулятор устанавливаю бетонное основание или прочный металлический подиум. Если поставить бак просто на землю, он может просесть, что приведет к перекосу труб и разгерметизации соединений. Ввод воды проверяю на герметичность с помощью временной заглушки.
Процесс установки выполняю строго по этапам. Помните о безопасности: при работе с электрикой отключаю питание в щитке, использую диэлектрические перчатки и защитные очки.
- Установка обратного клапана (30 мин). Ставлю его перед автоматикой. Это нужно, чтобы вода не уходила обратно в скважину, иначе насос будет включаться постоянно.

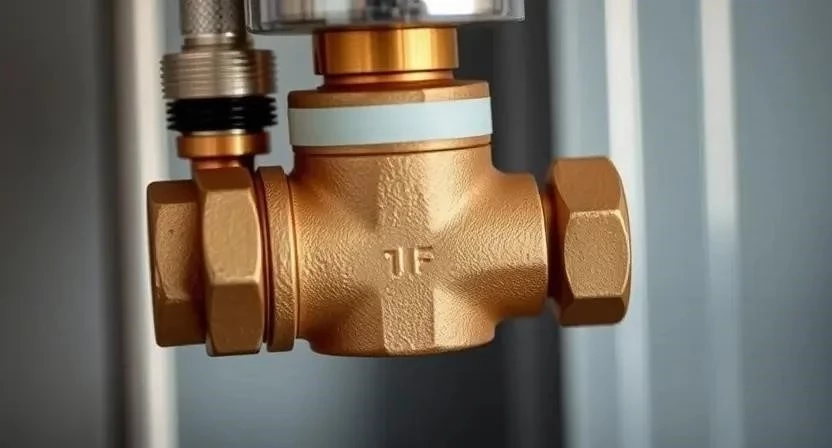

- Монтаж тройника (20 мин). Вкручиваю тройник, к которому позже подключатся реле и манометр. Использую лен с пастой для максимальной герметичности.
- Крепление гидроаккумулятора (40 мин). Устанавливаю бак на основание. Соединяю его с тройником через переходники.
- Подключение реле давления (30 мин). Закручиваю реле в верхнюю часть тройника. Слежу, чтобы корпус реле стоял вертикально.
- Электрическое подключение (60 мин). Соединяю насос с реле. Использую кабель сечением не менее 2.5 мм², чтобы избежать просадки напряжения.
- Накачка воздуха в бак (30 мин). Через ниппель закачиваю воздух. Давление воздуха должно быть на 10% меньше давления включения насоса.
- Запуск и заполнение (40 мин). Плавно открываю кран, вытесняя воздух из системы. Слежу за манометром.
- Настройка нижнего порога (30 мин). Регулирую большую пружину реле, устанавливая давление включения (например, 1.5 бар).
- Настройка верхнего порога (30 мин). Подтягиваю малую пружину для установки давления выключения (например, 3.0 бар).
- Финальная проверка (60 мин). Проверяю все стыки на предмет капель. Запускаю систему на несколько циклов работы.
Однажды я забыл проверить давление воздуха в баке перед первым пуском. В итоге насос начал включаться каждые 10 секунд, создавая жуткий грохот по всему дому. Теперь я всегда начинаю с накачки воздуха, даже если бак новый из магазина.
Есть несколько технических нюансов. Соотношение давления воздуха в мембране и воды в системе напрямую влияет на ресурс насоса. Если воздуха мало, происходит «гидроудар» — резкий скачок давления, который может разорвать пластиковые трубы. Также помню, что при сильных морозах в неотапливаемом помещении мембрана может стать жестче, что немного изменит настройки реле. Сечение кабеля подбираю с запасом, так как при пуске насос потребляет в 3-5 раз больше тока, чем при обычной работе.
Часто новички допускают грубые ошибки, которые приводят к поломке оборудования:
- Забывают поставить обратный клапан — вода уходит, насос работает без остановки.
- Не качают воздух в бак — мембрана не работает, система работает рывками.
- Ставят слишком узкий диапазон срабатывания (например, 2.0 и 2.2 бар) — насос изнашивается за месяц.
- Игнорируют заземление — при пробое изоляции корпус бака может оказаться под напряжением.
- Используют дешевые китайские фитинги — они трескаются при первом же скачке давления.
Видел случай, когда из-за отсутствия заземления в сельском доме реле просто сгорело при первом же скачке напряжения в сети. Владелец пытался сэкономить 100 рублей на проводе, а в итоге заменил всю автоматику.
Расчет стоимости зависит от выбранного сегмента оборудования. Ниже привожу примерную смету.
| Статья расходов | Кол-во | Цена (средняя, руб) | |
|---|---|---|---|
| Гидроаккумулятор 80л | 1 шт. | 8500 | 8500 |
| Реле давления + манометр | 1 комплект | 2500 | 2500 |
| Фитинги, тройники, лен | комплект | 1500 | 1500 |
| Обратный клапан | 1 шт. | 800 | 800 |
| Работа мастера | — | 5000 | 5000 |
| ИТОГО | — | — | 18300 |
Если делать всё своими руками, экономия составит около 5 000 рублей. Но важно помнить: ошибка в электрике может стоить дороже.
После завершения работ за системой нужно присматривать. Раз в полгода я обязательно проверяю давление воздуха в баке обычным автомобильным манометром. Со временем воздух немного уходит через ниппель или стенки мембраны. Также проверяю контакты в реле — они могут подгорать и окисляться. Если заметил, что насос стал включаться чаще, первым делом смотрю на герметичность соединений и уровень воздуха в баке.
Существуют и более современные варианты автоматики. Электронные контроллеры давления работают проще: они включают насос при падении давления до минимума и выключают при остановке потока воды. Есть еще частотные преобразователи (инверторы). Они плавно меняют обороты двигателя, поддерживая давление идеально ровным. В прошлом году я поставил инвертор в один из премиум-проектов — разница в комфорте колоссальная, шум пропал, а напор в душе не скачет, когда кто-то открывает кран на кухне.
Для удобства настройки я использую этот чек-лист:
| Этап настройки | Давление воздуха | Давление воды (вкл) | Давление воды (выкл) | Результат |
|---|---|---|---|---|
| Стандарт (дом) | 1.4 бар | 1.5 бар | 3.0 бар | Стабильный напор |
| Низкий напор | 1.1 бар | 1.2 бар | 2.5 бар | Для старых труб |
| Высокий напор | 2.1 бар | 2.2 бар | 4.0 бар | Для 2-3 этажей |
| Эконом-режим | 1.3 бар | 1.4 бар | 2.8 бар | Меньше износ |
| Интенсивный | 1.9 бар | 2.0 бар | 3.5 бар | Для полива |
Ответы на частые вопросы:
Почему насос включается слишком часто? Либо в баке закончился воздух, либо где-то в системе есть утечка воды.
Какой объем гидроаккумулятора выбрать для семьи из 3 человек? Оптимально 80-100 литров, чтобы насос не работал в режиме «старт-стоп».
Можно ли использовать обычный компрессор для накачки бака? Да, можно, но будьте осторожны, чтобы не перекачать воздух выше давления выключения насоса.
Что делать, если реле не выключает насос? Проверить настройки малой пружины или проверить мембрану на разрыв (если из ниппеля идет вода — мембрана лопнула).
Как влияет размер бака на износ насоса? Чем больше бак, тем реже включается насос, что значительно продлевает жизнь пусковому конденсатору и обмоткам двигателя.
Нужно ли ставить дополнительный фильтр перед реле? Нет, фильтр ставится после гидроаккумулятора, чтобы грязь не забила смесители, но до реле фильтры обычно не ставят, чтобы не создавать лишнего сопротивления.
Чем отличается мембранный бак от поршневого? Мембранный проще в обслуживании и дешевле, поршневой более долговечен при очень высоких давлениях.
Как настроить давление, если в доме низкий напор? Нужно подтянуть обе пружины реле, подняв порог включения и выключения, но предварительно обязательно подкачать воздух в бак.
