Создание разводки воды по лучевой схеме позволяет избежать перепадов давления при одновременном включении крана в ванной и на кухне. Монтаж коллекторной системы водоснабжения требует точности в расчетах и наличия специального инструмента, особенно если используется сшитый полиэтилен. Обычно такие работы занимают от 2 до 4 дней и обходятся в сумму от 15 000 до 50 000 рублей только за работу, в зависимости от сложности объекта. Правильный подход на старте избавляет от протечек в стяжке пола.
Особенности подготовки к работам
Перед тем как приступить, я всегда оцениваю свои навыки в пайке полипропилена или обжиме пресс-фитингов. Если опыта нет, лучше потратить день на тренировку на обрезках труб. С точки зрения цикла ремонта, водопровод ставится после возведения перегородок, но строго до заливки стяжки пола и чистовой отделки стен. Сложность работ оцениваю как среднюю: здесь не нужно быть инженером, но важна аккуратность при разметке трасс.
Комплектация системы материалами
Для полноценного узла мне понадобится качественная запорная арматура и надежные трубы. Я рекомендую выбирать проверенные бренды, так как экономия на дешевых китайских кранах часто приводит к их заклиниванию через год.
- Коллектор (гребенка) для холодной и горячей воды.
- Трубы из сшитого полиэтилена или полипропилена.
- Пресс-фитинги или угольники для пайки.
- Шаровые краны для перекрытия каждой ветки.
- Фильтр грубой очистки (косой фильтр).
- Редуктор давления для защиты техники.
- Крепежные клипсы и хомуты.
- Изоляционный утеплитель (энергофлекс).
| Материал | Расход (на кв. квартиру) | Средняя цена за ед. | |
|---|---|---|---|
| Коллектор на 4 выхода (2 шт) | 2 шт. | 4 500 руб. | 9 000 руб. |
| Труба PEX (16 мм) | 50 м | 80 руб./м | 4 000 руб. |
| Фитинги (набор) | 20 шт. | 150 руб. | 3 000 руб. |
| Редуктор давления | 1 шт. | 3 200 руб. | 3 200 руб. |
| Фильтр грубой очистки | 2 шт. | 800 руб. | 1 600 руб. |

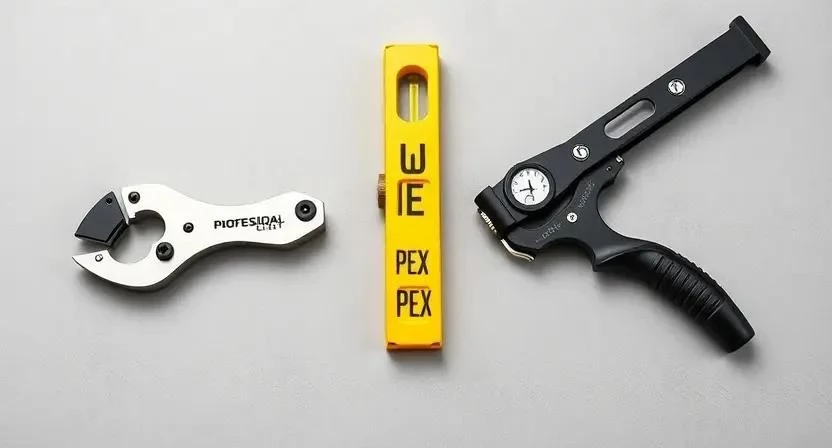

Инструментарий для монтажа
Инструмент определяет качество соединений. Если бюджет ограничен, дорогой пресс-инструмент для сшитого полиэтилена я советую взять в аренду на несколько дней — это выйдет дешевле, чем покупать его ради одного объекта.
- Паяльник для ПП труб — для сварки пластика.
- Пресс-инструмент — для обжима фитингов.
- Труборез — обеспечивает идеально ровный срез без заусенцев.
- Строительный уровень — чтобы коллектор висел ровно.
- Перфоратор — для штробления и сверления стен.
- Рулетка и маркер — для точной разметки.
- Разводной ключ — для затяжки резьбовых соединений.
| Инструмент | Назначение | Статус | Примерная цена аренды/покупки |
|---|---|---|---|
| Пресс-клещи | Обжим PEX труб | Обязательно | 500 руб./сутки |
| Труборез | Резка труб | Обязательно | 1 200 руб. |
| Паяльник ПП | Сварка труб | Желательно | 2 500 руб. |
| Перфоратор | Штробление | Обязательно | 600 руб./сутки |
| Уровень (60 см) | Выравнивание | Обязательно | 800 руб. |
Организация рабочего пространства
Сначала я полностью освобождаю зону установки сантехнического узла. Пол застилаю плотной пленкой или оргалитом, чтобы строительный мусор не въелся в поверхность. Важно обеспечить свободный доступ к вводным трубам водоснабжения. Весь накопившийся бетонный бой и обрезки труб выношу сразу, чтобы не спотыкаться об них в процессе работы.
Подготовка поверхностей и разметка
Разметка трасс — самый ответственный этап. Я рисую линии прохождения труб прямо на полу и стенах, учитывая минимальные радиусы изгиба труб (чтобы пластик не заломился). После этого приступаю к штроблению стен перфоратором с использованием пылесоса. Место под сантехнический шкаф подготавливаю заранее: выравниваю стены и грунтую их в два слоя с интервалом в 3 часа, чтобы обеспечить качественную адгезию последующей отделки.
Технология монтажа по шагам
Процесс требует строгого соблюдения последовательности. Я один раз забыл установить фильтр до редуктора, и пришлось переделывать весь узел, так как мусор из труб забил дорогой клапан редуктора.

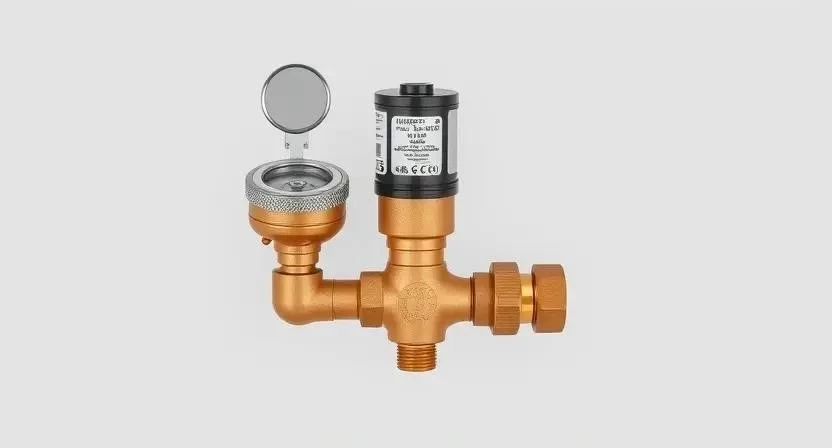

- Установка вводного узла (1-3 часа). Монтирую фильтры грубой очистки, затем редуктор давления. Важно соблюдать направление потока, указанное стрелкой на корпусе.

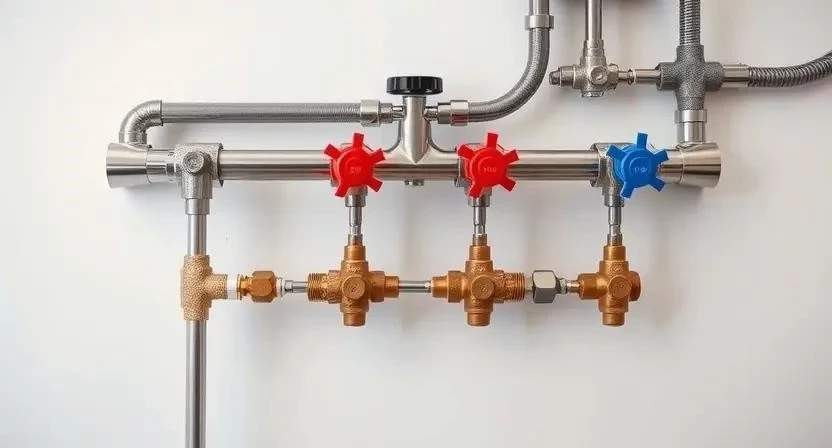

- Монтаж коллекторного узла (2 часа). Креплю гребенки к стене с помощью дюбелей. Использую уровень, чтобы система выглядела эстетично и удобно работала.

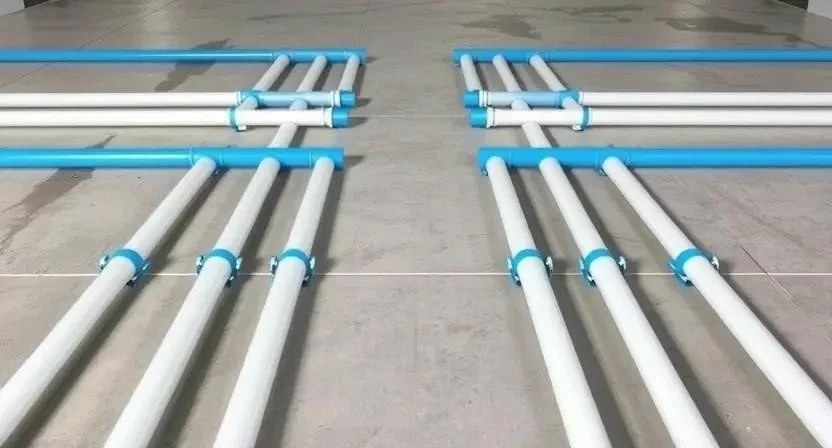

- Разметка и прокладка магистралей (4-6 часов). Раскладываю трубы от коллектора к точкам потребления. Избегаю острых углов.
- Соединение труб (3-5 часов). Соединяю трубы с коллектором и выходами. При использовании обжима проверяю, чтобы труба зашла в фитинг до упора.
- Установка запорной арматуры (2 часа). На каждой точке выхода ставлю кран, чтобы можно было отключить, например, только унитаз, не выключая воду во всем доме.
- Проверка герметичности (1 час). Визуально осматриваю все стыки, протираю их сухой салфеткой для поиска микропротечек.
- Опрессовка системы (3-4 часа). Накачиваю систему давлением 6-10 бар с помощью ручного насоса. Давление должно держаться стабильно в течение 2 часов.
- Фиксация труб (2 часа). Закрепляю трубы клипсами к полу или стенам с шагом 50-70 см, чтобы они не «гуляли» при заливке стяжки.
- Монтаж шкафа (2 часа). Устанавливаю сантехнический шкаф, закрывая внутренности системы от пыли и случайных ударов.
- Запуск (1 час). Медленно открываю вводной кран, стравливаю воздух из каждой ветки и проверяю рабочее давление.
Технические нюансы и требования
Я всегда слежу за температурой в помещении — она не должна быть ниже +5°C, иначе пластик становится хрупким. Трубы прокладываю с небольшим уклоном в сторону слива (если это предусмотрено системой), но в коллекторной разводке это менее критично, чем в канализации. Герметики, если они используются, должны полностью высохнуть (обычно 12-24 часа) перед подачей давления. Помню, что нельзя смешивать разные типы фитингов (например, обжимные с пайкой) в одном соединении без переходников.
Типичные ошибки новичков
Чаще всего начинающие ошибаются в выборе диаметра. Ставят везде 20 мм, из-за чего теряется давление. Также часто забывают про компенсационные петли — при изменении температуры трубы расширяются, и без зазоров их может просто вырвать из креплений. Еще одна грубая ошибка — игнорирование опрессовки. Я видел случаи, когда после заливки стяжки обнаруживался свищ, и приходилось вскрывать весь пол в квартире.
Основные правила, чтобы не ошибиться:
- Не перетягивайте резьбовые соединения, чтобы не лопнул пластик.
- Всегда используйте качественную ФУМ-ленту или сантехнический лен.
- Соблюдайте радиус изгиба трубы (не менее 5 диаметров трубы).
- Проверяйте герметичность ДО того, как закроете трубы стяжкой.
- Ставьте редуктор строго после фильтра грубой очистки.
- Используйте только совместимые фитинги одного производителя.
- Не забывайте про теплоизоляцию труб ГВС.
Расчет стоимости и экономии
Стоимость зависит от площади и количества точек водоразбора. Для стандартной квартиры с 3-4 точками расчет выглядит следующим образом.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница |
|---|---|---|---|
| Материалы и фитинги | 22 000 | 22 000 | 0 |
| Аренда инструмента | 2 000 | 0 (входит в работу) | +2 000 |
| Работа по монтажу | 0 | 18 000 | -18 000 |
| Расходники (лен, пена) | 1 000 | 1 000 | 0 |
| 25 000 | 41 000 | 16 000 |
Экономия при самостоятельном монтаже составляет около 16 000 рублей, но это требует затрат времени и покупки/аренды инструмента.
Эксплуатация и обслуживание
После запуска системы я рекомендую раз в полгода проверять состояние фильтров грубой очистки. Их нужно откручивать и промывать от песка и окалины. Раз в год стоит проверять работу редуктора давления, подстраивая его под текущие показатели городского водопровода. Если дом остается без людей на зиму, обязательно перекройте вводные краны и слейте воду из системы, чтобы ее не разорвало при замерзании.
Сравнение с другими методами разводки
Многие до сих пор используют тройниковую разводку (последовательную). Я считаю ее устаревшей для современного жилья. Сравним основные варианты:
| Критерий | Коллекторная (лучевая) | Тройниковая (последовательная) | |
|---|---|---|---|
| Давление в точках | Стабильное везде | Падает при включении 2-х кранов | Коллектор лучше |
| Расход труб | Высокий (много веток) | Низкий (одна магистраль) | Тройник дешевле |
| Надежность | Выше (меньше соединений в полу) | Ниже (много тройников в стяжке) | Коллектор надежнее |
| Управление | Индивидуальное для каждой точки | Общее на всю линию | Коллектор удобнее |
| Сложность монтажа | Средняя | Низкая | Тройник проще |
По материалам: медь — это премиум-сегмент, очень долговечна, но дорога и сложна в пайке. Полипропилен — бюджетно, но требует много фитингов. Сшитый полиэтилен (PEX) — мой фаворит, так как труба гибкая и соединений в стяжке минимум.
Безопасность при работе
При штроблении стен обязательно использую респиратор и защитные очки — бетонная пыль забивает легкие мгновенно. Работа с паяльником требует осторожности: поверхность нагревается до 260°C, один неосторожный жест — и на руке останется ожог. При опрессовке системы не оставляйте манометр без присмотра, чтобы в случае разрыва фитинга не затопить соседей. Электроинструмент подключаю только через УЗО.
Ответы на частые вопросы (FAQ)
Какой диаметр трубы выбрать для разводки?
Для большинства потребителей (смеситель, унитаз) оптимально 16 мм. Для магистралей от ввода до коллектора использую 20 или 25 мм.
Можно ли ставить коллектор в гипсокартонный короб?
Да, но короб должен иметь съемную панель или дверцу для доступа к кранам и фильтрам. Не зашивайте узел «наглухо».
Нужна ли теплоизоляция труб в стяжке?
Для холодной воды — обязательно, чтобы избежать конденсата на трубах. Для горячей — чтобы тепло не уходило в бетон пола.
Как часто менять фильтры?
Промывку сетчатого фильтра делаю раз в 3-6 месяцев. Если вода очень грязная, ставлю дополнительные картриджные фильтры, которые меняю раз в квартал.
