Монтаж вентиляции канализации

Физика процесса и нормы проектирования

В основе работы канализации лежит движение воздуха. Когда большой объем воды уходит по трубе, за ним создается зона разряжения воздуха. Этот вакуум буквально высасывает воду из сифонов, что называется срывом гидрозатвора. Без водяной пробки sewer-газы беспрепятственно проникают в дом. Согласно нормам СП 30.13330, каждый стояк должен иметь вентиляционную часть, выведенную на кровлю. Переделка системы считается работой средней сложности, так как часто требует штробления стен или пробива перекрытий.

Перечень необходимых материалов

Для качественного исправления вентиляции понадобятся надежные комплектующие. Я всегда рекомендую брать ПВХ трубы с усиленной стенкой, чтобы они не провисали со временем.

• Трубы ПВХ диаметром 110 мм для основного стояка.

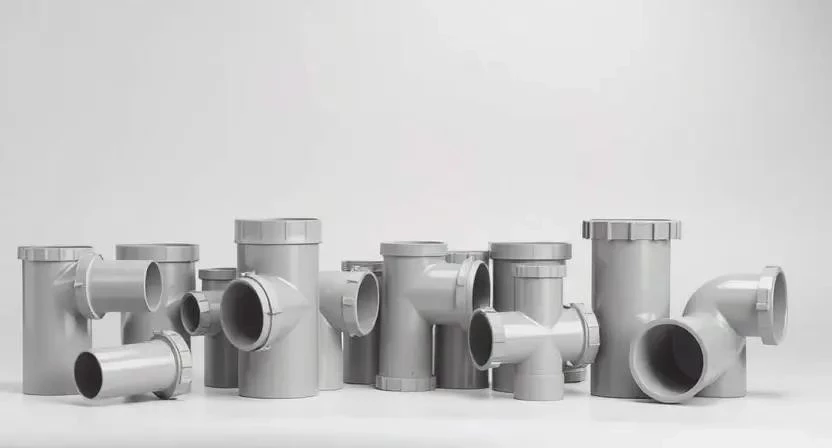

• Отводы и колена под разными углами (45, 90 градусов).
• Фановый дефлектор для защиты от осадков и ветра.

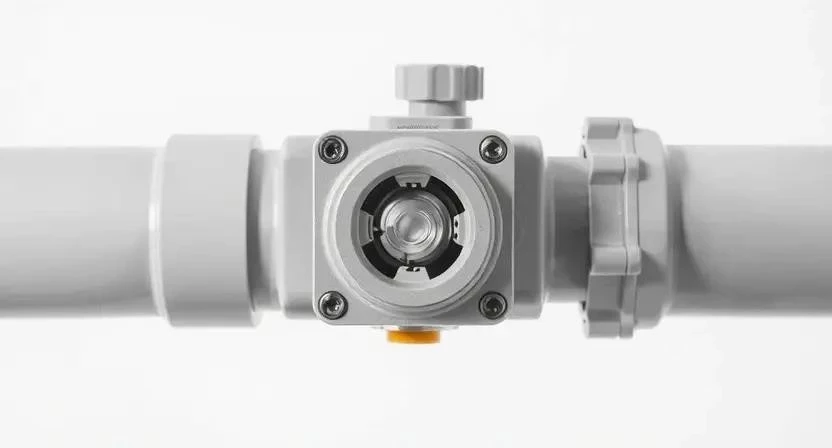

• Вакуумный (аэраторный) клапан для локального сброса давления.
• Специальный кровельный проходной элемент (флэшинг).
• Силиконовый герметик для наружных стыков.
• Хомуты и крепления для фиксации труб к стенам.
• Смазка для уплотнительных колец ПВХ.

Таблица 1. Расход и стоимость материалов

Инструментарий для работ

Правильный подбор инструментов ускоряет процесс и исключает брак. Без уровня вообще нельзя начинать монтаж, иначе вода будет застаиваться.

• Строительный уровень (пузырьковый или лазерный).
• Труборезы по пластику для ровного среза.
• Перфоратор с коронками по бетону/кирпичу.
• Рулетка с фиксатором.
• Набор разводных ключей и отверток.
• Складная лестница или стремянка для работы на кровле.
• Шлифовальная наждачная бумага для зачистки краев труб.

Таблица 2. Назначение инструментов

Организация рабочего пространства

Подготовка помещения начинается с определения всех точек доступа к стоякам. В санузлах и подвале нужно освободить пространство, убрав мебель и бытовую технику. Если в комнате уже есть отделка, я советую застелить пол и стены плотной полиэтиленовой пленкой. Это спасет плитку и обои от строительной пыли при демонтаже старых труб.

Диагностика и подготовка поверхностей

Первым делом проверяю текущий уклон труб с помощью уровня. Слишком крутой уклон так же плох, как и слишком пологий, потому что вода улетает быстрее твердых фракций, оставляя засор. Затем ищу места протечек в стыках, используя обычный мыльный раствор. Места примыкания труб к стенам и кровле тщательно очищаю от старого герметика и грязи. Однажды я столкнулся с тем, что из-за кривой укладки труб в подвале вода стояла лужами, что и вызывало ужасный запах. Пришлось перекладывать весь участок, чтобы добиться идеального слива.

Пошаговый алгоритм исправления ошибок

Процесс восстановления вентиляции требует строгого соблюдения последовательности. Работа с канализацией не терпит спешки.

1. Диагностика (1-2 часа). Определяю причину запаха. Если слышно бульканье в раковине при сливе унитаза — значит, срывает гидрозатвор.
2. Корректировка уклона (3-6 часов). Устраняю «контруклоны» или слишком крутые участки. Для трубы 110 мм оптимальный уклон составляет 2-3 см на метр.
3. Планирование трассы (1 час). Прокладываю путь фановой трубы от стояка до самого высокого points кровли.
4. Монтаж фанового стояка (2-4 часа). Устанавливаю трубу вертикально вверх. Важно использовать жесткие крепления, чтобы стояк не вибрировал.
5. Проход через перекрытия (2-3 часа). Пробиваю отверстия, монтирую трубу и герметизирую зазоры монтажной пеной или цементным раствором.

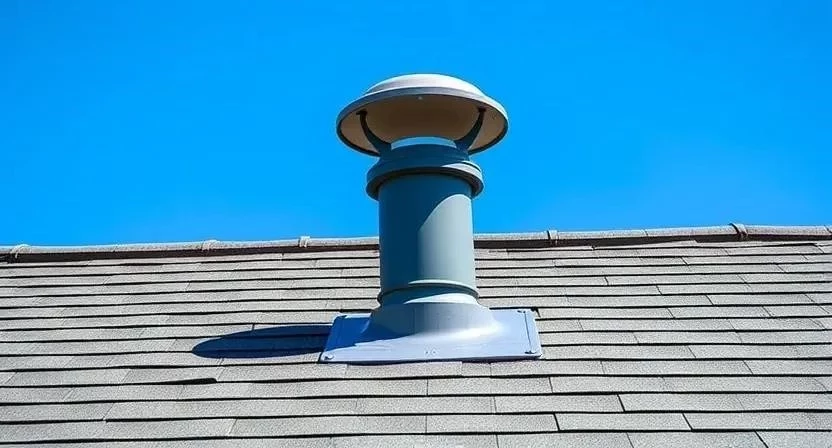

6. Установка дефлектора (1 час). Надеваю на выход трубы специальную насадку. Она защищает систему от попадания дождя и препятствует задуванию воздуха внутрь при сильном ветре.
7. Монтаж вакуумного клапана (1 час). Если вывод на крышу технически невозможен, ставлю клапан в верхней точке системы.
8. Проверка герметичности (1 час). Прохожусь по всем стыкам, проверяя плотность прилегания уплотнителей.
9. Тестовый слив (1 час). Сливаю большой объем воды из ванны или бачка унитаза, следя за уровнем воды в сифонах других приборов.

Таблица 3. План действий по этапам

Технические нюансы монтажа

Температура воздуха сильно влияет на тягу в фановой трубе. Зимой разница температур внутри и снаружи создает мощный поток воздуха, что может привести к высыханию воды в сифонах, если дом не отапливается. Я всегда подбираю диаметр фановой трубы один в один с основным стояком (обычно 110 мм), чтобы не ограничивать приток воздуха. Вертикальность стояка должна быть идеальной. Даже небольшой наклон может привести к скоплению конденсата, который со временем создаст воздушную пробку.

Типичные ошибки новичков

Часто люди пытаются сэкономить и заклеивают вентиляционный выход на крыше, чтобы туда не залетали птицы. В итоге система перестает «дышать», и запах возвращается. Другая ошибка — установка вакуумных клапанов вместо полноценного стояка во всем доме. Клапан должен быть вспомогательным элементом, а не основной вентиляцией. Также часто игнорируют нормы уклона, ставя трубы слишком круто, что приводит к засорам из-за разрыва потока воды и твердых отходов. Использование тонкостенных труб в неотапливаемых зонах также ведет к их деформации.

Расчет стоимости работ и материалов

Самостоятельный монтаж позволяет сэкономить на оплате услуг мастера, но требует времени и наличия инструмента. В среднем, работа профессионала по установке фановой трубы обходится в 5-15 тысяч рублей в зависимости от сложности прохода через кровлю.

Таблица 4. Сравнение затрат (пример для частного дома)

Эксплуатация и уход за системой

После завершения работ систему нужно периодически проверять. Раз в год я рекомендую осматривать дефлектор на крыше. Туда часто залетают листья или вьются птичьи гнезда, что полностью перекрывает вентиляцию. Также важно контролировать герметичность прохода через кровлю, чтобы дождевая вода не затекала внутрь перекрытий. Срок службы ПВХ труб при правильном монтаже составляет более 50 лет, но уплотнительные кольца могут со временем рассохнуться.

Альтернативные методы вентиляции

Существует несколько подходов к решению проблемы. Классическая фановая труба — самый надежный вариант, так как она работает за счет естественной конвекции. Вакуумные клапаны удобны в квартирах или при перепланировке санузла, когда выход на крышу закрыт. Для автономных систем я советую использовать принудительную вентиляцию септика с установкой вытяжного вентилятора. Комбинированные системы, где есть и основной стояк, и локальные клапаны, показывают лучший результат в больших домах. Помню, как в одном проекте я поставил только клапан в тупиковой ветке, и это полностью решило проблему бульканья в раковине.

Ответы на частые вопросы

1. Почему булькает вода в раковине при сливе унитаза? Это происходит из-за разряжения воздуха в трубе. Вода из унитаза создает вакуум, который засасывает воздух через ближайший сифон раковины.
2. Можно ли заменить фановую трубу воздушным клапаном? В идеале — нет, клапан должен быть дополнением. Но в условиях ограниченного пространства это допустимый компромисс.
3. Какой идеальный уклон для трубы 110 мм? Оптимально 2-3 см на каждый погонный метр трубы.
4. Почему запах появляется только в ветреную погоду? Ветер может создавать избыточное давление в фановой трубе, которое «заталкивает» газы обратно в дом через слабые гидрозатворы.
5. Нужен ли дефлектор на фановую трубу? Да, он предотвращает попадание осадков и мусора, а также стабилизирует поток воздуха.
6. Как проверить, срывает ли гидрозатвор? Налейте в сифон подкрашенную воду и слейте большой объем воды из другого прибора. Если уровень цветной воды резко упал — затвор срывает.
7. Что делать, если нельзя вывести трубу на крышу? Установить качественный вакуумный клапан в самой верхней точке канализационного стояка.

Меры безопасности при работе:
При работе на крыше обязательно используйте страховочный пояс. При сверлении перекрытий надевайте защитные очки и респиратор, чтобы бетонная пыль не попала в легкие. Работайте в плотных перчатках, чтобы избежать порезов об края пластиковых труб. При использовании химических герметиков обеспечьте сквозное проветривание помещения.
