Создание системы подачи воды в дом начинается с детального плана. Ошибка в расчетах часто приводит к низкому напору в душе или протечкам через год эксплуатации. Проектирование обычно занимает от 7 до 14 дней. Стоимость услуг профессионального инженера начинается от 5 000 рублей, но эти деньги можно сэкономить. Проект водоснабжения: как составить схему и расчеты своими руками поможет избежать дорогостоящих переделок и лишнего расхода материалов.
Базовые знания для старта
Проектирование требует понимания основ гидравлики. Нужно знать, как давление воды зависит от диаметра трубы и длины трассы. Сложность задачи оценивается как средняя. Основной упор стоит сделать на соблюдение норм СНиП и ГОСТ, чтобы система была безопасной и долговечной. Без учета этих правил можно получить шум в трубах или полное отсутствие воды на втором этаже.
Материалы для подготовки проекта
Для создания чертежей и точных расчетов потребуется определенный набор средств. Я рекомендую использовать миллиметровую бумагу для ручных набросков или специализированное ПО для цифровых схем. Также пригодятся обычный калькулятор и линейка.

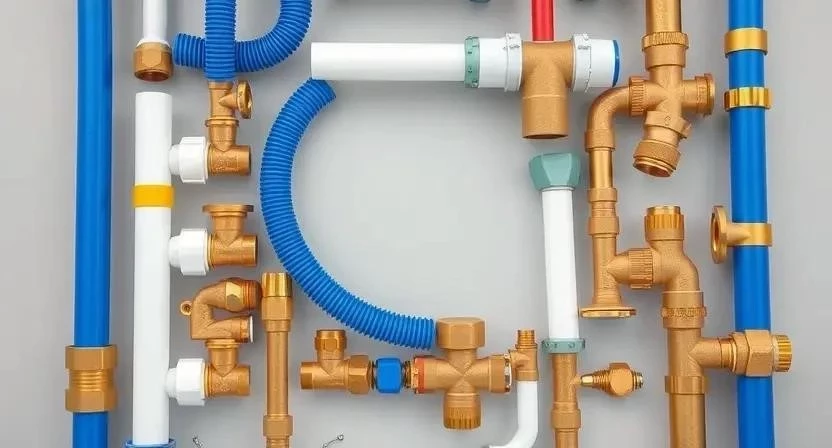

В систему обязательно входят следующие узлы:
- Магистральные трубы (подающие);
- Разводящие трубы (подводка к приборам);
- Шаровые краны для перекрытия зон;
- Фитинги (тройники, угольники, муфты);
- Сетчатые фильтры грубой очистки;
- Обратные клапаны;
- Манометры для контроля давления;
- Гидроаккумулятор для стабилизации напора.
| Точка водоразбора | Средний расход (л/сек) | Рекомендуемый диаметр трубы (мм) |
|---|---|---|
| Кухонная мойка | 0.2 | 16 — 20 |
| Душевая кабина | 0.3 | 20 — 25 |
| Унитаз | 0.1 | 16 — 20 |
| Стиральная машина | 0.2 | 16 — 20 |
| Ванна | 0.4 | 20 — 25 |
| Полив сада | 0.5 | 25 — 32 |
Инструменты для замеров и планирования
Точность схемы зависит от качества первичных замеров. Ошибки в 5-10 сантиметров могут привести к тому, что труба не влезет в штробу или сместит сантехнику. Используйте только проверенный инструмент.
Список необходимых приспособлений:
- Стальная рулетка (от 5 метров);
- Лазерный уровень для разметки высот;
- Графитный карандаш и ластик;
- Компьютер с установленным AutoCAD или бесплатным аналогом;
- Штангенциркуль для замера толщины стенок труб;
- Транспортир для расчета углов поворота;
- Маркер для разметки стен.
Анализ планировки дома
Первым делом изучаю общую планировку здания. Важно определить места установки всей сантехники: раковин, унитазов, стиральных машин. Я всегда стараюсь группировать «мокрые зоны», чтобы сократить длину труб и уменьшить количество соединений. Также учитываю особенности фундамента и тип грунта, так как это влияет на выбор способа прокладки внешней магистрали и глубину её заложения.
Первичный план и разметка
Начинаю с составления простого плана помещений в масштабе. На нем отмечаю точки ввода воды в дом и выводы стоков. Проверяю доступность трасс прокладки, чтобы трубы не пересекали несущие балки или электрические кабели. Важно заранее продумать, где будут находиться ревизионные люки для доступа к кранам. Если стена будет штукатуриться, закладываю запас по глубине штробы в 1-2 см.
Пошаговая инструкция по созданию проекта
Процесс проектирования разделяю на четкие этапы. Это позволяет не упустить важные детали и избежать хаоса в расчетах.
- Определение источника (2-4 часа). Выбираю между скважиной, колодцем или центральным водопроводом. От этого зависит тип насосного оборудования.
- Список точек водоразбора (2 часа). Выписываю все приборы, которые будут потреблять воду.
- Расчет расхода (3 часа). Складываю пиковые нагрузки, чтобы понять общую потребность системы в литрах.
- Выбор схемы разводки (5 часов). Решаю, будет ли это тройниковая система или коллекторная.
- Подбор диаметров (4 часа). Определяю размер магистрали и ответвлений, чтобы избежать падения давления.
- Размещение арматуры (3 часа). Отмечаю места для фильтров, редукторов давления и запорных кранов.
- Проектирование ГВС (4 часа). Планирую установку бойлера или котла, рассчитываю длину труб горячей воды.
- Отрисовка схемы (10 часов). Создаю детальный чертеж со всеми поворотами и соединениями.
- Расчет материалов (5 часов). Считаю общую длину труб и количество каждого вида фитингов.
- Спецификация оборудования (3 часа). Составляю список конкретных моделей насосов, баков и фильтров.
- Проверка по нормам (5 часов). Сверяю проект с требованиями по давлению и уклонам.
- Финальная правка (3 часа). Вношу корректировки и утверждаю итоговый план.
Я однажды забыл про обратный клапан на вводе в дом, и при кратковременном отключении электричества вся вода из системы ушла обратно в скважину. Пришлось заново завоздушивать насос, что заняло несколько часов. Теперь этот элемент — обязательный пункт в моем списке.
| Этап проверки | Что проверить | Критерий успеха |
|---|---|---|
| Источник | Дебит скважины/напор сети | Достаточно для всех точек |
| Диаметры | Соответствие расходу | Нет падения напора при 2-х кранах |
| Арматура | Наличие кранов в каждой зоне | Возможность отключить одну комнату |
| Трассы | Отсутствие пересечений с током | Безопасный зазор 10-15 см |
| ГВС | Циркуляционный контур | Горячая вода идет сразу |
Важные технические нюансы
При проектировании учитываю температурное расширение труб, особенно для полипропилена и PEX. Я всегда закладываю небольшой запас по длине трубы в гофре, чтобы её не выгнуло при нагреве. Обязательно предусматриваю гидрозатворы на всех сливах для защиты от запахов из канализации. Глубина прокладки внешней трубы должна быть минимум на 30 см ниже уровня промерзания почвы в регионе (обычно это 1.5-2 метра), иначе зимой воду перекроет льдом.
Сам столкнулся с проблемой совместимости материалов, когда пытался соединить полипропилен с металлопластиком через дешевые переходники. В итоге соединение потекло через месяц. Используйте только качественные заводские переходники с обжимными кольцами или пайкой.
Типичные ошибки новичков
Чаще всего люди занижают диаметр труб, желая сэкономить. Это ведет к тому, что при включении душа на кухне пропадает напор. Еще одна ошибка — отсутствие фильтров грубой очистки. Песок и окалина из труб быстро выводят из строя дорогие смесители и картриджи бойлеров.
Игнорирование обратных клапанов приводит к перетеканию воды между разными ветками системы. Также часто ошибаются в расчете давления, забывая, что каждый поворот трубы (угольник) создает дополнительное сопротивление потоку.
Расчет стоимости и экономия
Самостоятельное проектирование позволяет сэкономить на услугах инженера. Однако важно правильно рассчитать смету на материалы, чтобы не ездить в магазин по пять раз.
| Статья расходов | Профессиональный проект + монтаж | Своими руками (только материалы) | Экономия |
|---|---|---|---|
| Проектирование | 7 000 руб. | 0 руб. | 7 000 руб. |
| Трубы и фитинги | 15 000 руб. | 12 000 руб. | 3 000 руб. |
| Насос и бак | 25 000 руб. | 20 000 руб. | 5 000 руб. |
| Работа мастера | 30 000 руб. | 0 руб. | 30 000 руб. |
| 77 000 руб. | 32 000 руб. | 45 000 руб. |
Эксплуатация и уход за системой
После завершения монтажа систему нужно проверить на протечки. Я рекомендую провести опрессовку: подать давление на 1.5 атмосферы выше рабочего и оставить на 24 часа. Регламент обслуживания включает замену фильтров-тонких раз в 3-6 месяцев. Раз в полгода проверяю давление воздуха в гидроаккумуляторе, подкачивая его обычным автомобильным насосом до нормы (обычно 1.5-1.8 бар).
Сравнение вариантов разводки и материалов
Существует два основных метода разводки: тройниковая (последовательная) и коллекторная (лучевая). При тройниковой схеме трубы идут одна за другой, что дешевле, но создает перепады давления. Коллекторная схема подает воду от одного узла к каждому прибору отдельно — это надежнее и комфортнее.
Правила выбора материала:
- Для скрытой прокладки в стяжке выбирайте сшитый полиэтилен (PEX) без соединений.
- Полипропилен идеален для открытых участков и магистралей из-за дешевизны.
- Металлопластик подходит для временных или простых систем.
- Всегда используйте трубы с маркировкой PN20 или PN25 для горячей воды.
- Для ввода в дом используйте трубы с усиленной стенкой.
| Материал | Срок службы | Цена | Особенности |
|---|---|---|---|
| Полипропилен (ПП) | 50 лет | Низкая | Нужен паяльник, жесткий |
| Сшитый полиэтилен (PEX) | 50+ лет | Высокая | Гибкий, минимум стыков |
| Металлопластик | 25 лет | Средняя | Нужен пресс, средняя надежность |
| Медь | 80 лет | Очень высокая | Дорого, сложно в монтаже |
| ПВХ (для слива) | 40 лет | Низкая | Только для канализации |
Безопасность при работе
Соблюдайте технику безопасности. При работе с электронасосами обязательно используйте заземление и устанавливайте УЗО. При пайке полипропилена работайте в перчатках, чтобы избежать ожогов. Если используете клеевые составы для ПВХ, обеспечьте интенсивное проветривание помещения из-за токсичных паров. Никогда не оставляйте систему под давлением без присмотра во время первого пуска.
Ответы на частые вопросы (FAQ)
Какая схема разводки лучше для частного дома?
Коллекторная. Она позволяет отключать любой прибор независимо от других и обеспечивает стабильный напор во всех точках.
Можно ли использовать одну трубу для всех точек?
Можно, но только если она имеет большой диаметр (от 32 мм), иначе при одновременном использовании кранов давление упадет.
Нужен ли проект для маленького дома?
Да. Даже в маленьком доме без схемы можно ошибиться с расположением труб, что приведет к лишним затратам на фитинги.
Как рассчитать диаметр трубы?
Исходите из суммарного расхода воды. Для магистрали обычно берут 25-32 мм, для разводки по точкам — 16-20 мм.
Какой насос выбрать для скважины?
Зависит от глубины зеркала воды и требуемого дебита. Обычно выбирают центробежные погружные насосы с автоматикой.
Где лучше расположить фильтры?
Сразу после ввода воды в дом, перед гидроаккумулятором и распределительным коллектором.
Что делать, если давление в системе низкое?
Проверить настройки реле давления на насосе, очистить фильтры грубой очистки или заменить насос на более мощный.
Нужно ли согласовывать проект водоснабжения?
Если вы подключаетесь к центральному водопроводу, согласование с водоканалом обязательно. Для автономной скважины проект нужен только для вашего удобства и контроля.
