Монтаж системы водоснабжения на участке начинается с определения технических параметров оборудования. Ошибка в расчетах приводит к переплате за избыточную мощность или отсутствию воды в кране, что стоит от 10 до 40 тысяч рублей за замену агрегата. Точный расчет мощности насоса для полива и дома позволяет создать стабильное давление. Это основа комфорта в загородном доме.
Основные технические показатели оборудования
Для правильного подбора нужно понимать четыре главных параметра. Напор (H) определяет, на какую высоту насос может поднять воду и какое давление создаст в трубах. Подача (Q) или производительность показывает объем воды, который устройство перекачивает за единицу времени (обычно в м3/час или л/мин). Мощность (P) — это потребляемая электроэнергия, которая напрямую влияет на КПД насоса. Эти показатели взаимосвязаны: чем выше требуемый напор, тем ниже обычно падает подача.
Что влияет на производительность системы
При подборе оборудования я всегда учитываю совокупность факторов. Нельзя просто купить самый мощный насос, так как это приведет к быстрому износу труб и самого мотора. На итоговые цифры влияют следующие параметры:
- Вертикальная высота подъема воды от зеркала до самой высокой точки разбора.
- Общая длина трубопровода от источника до потребителя.
- Внутренний диаметр труб (чем они уже, тем выше сопротивление).
- Количество одновременно работающих точек водозабора (краны, душ, поливалки).
- Тип источника: скважина, колодец или накопительная емкость.
- Требуемое давление в системе для работы бытовой техники (стиральных и посудомоечных машин).
- Потери давления на трение воды о стенки труб.
- Наличие дополнительных фильтров и узлов автоматики.
Определяем требуемый напор
Напор состоит из статической и динамической частей. Статический напор — это чистая высота подъема. Динамический напор включает в себя потери на трение и необходимое давление в точке разбора. Я использую формулу: H = Hст + Hдин + Hпот, где Hпот — потери на трение.
Чтобы рассчитать потери, нужно знать коэффициент трения для конкретного материала труб. Чем больше поворотов и колен в системе, тем выше эти потери.
Таблица 1. Коэффициенты потерь давления в трубах (ПНД/ПВХ)
| Диаметр трубы (мм) | Расход (м3/час) | Потери на 100 м (м) | Коэффициент сопротивления | Рекомендация по применению |
|---|---|---|---|---|
| 20 | 1.0 | 4.5 | 0.045 | Только для разводки по дому |
| 25 | 1.5 | 2.8 | 0.028 | Средние магистрали |
| 32 | 2.5 | 1.2 | 0.012 | Основная линия от скважины |
| 40 | 4.0 | 0.6 | 0.006 | Системы интенсивного полива |
| 50 | 6.0 | 0.3 | 0.003 | Промышленные или большие участки |
Вычисляем объем подачи воды
Подача рассчитывается исходя из норм потребления. Для дома важно учитывать одновременность использования воды. Я никогда не суммирую все краны в доме, так как никто не открывает их все разом. Обычно берется коэффициент 0.3-0.5 от общего потенциального расхода.
Таблица 2. Нормы водопотребления для разных нужд
| Потребитель | Расход (л/мин) | Средний расход (м3/час) | Важность давления | Приоритет |
|---|---|---|---|---|
| Смеситель в ванной | 8-12 | 0.5-0.7 | Среднее | Высокий |
| Душевая лейка | 10-15 | 0.6-0.9 | Высокое | Высокий |
| Полив из шланга | 20-40 | 1.2-2.4 | Среднее | Средний |
| Автоматический полив (зона) | 40-80 | 2.4-4.8 | Очень высокое | Средний |
| Стиральная машина | 5-10 | 0.3-0.6 | Высокое | Низкий |
Чтобы точно определить подачу, я следую этому алгоритму:
- Подсчитываю количество всех точек водоразбора в доме и саду.
- Выбираю максимальный расход для каждой точки из таблицы норм.
- Определяю количество точек, которые будут работать одновременно (обычно 2-3).
- Суммирую их расходы для получения общего потока Q.
- Добавляю 20% запаса на возможные утечки или расширение системы.
- Сверяю полученный объем с дебитом скважины (насос не должен качать больше, чем дает скважина).
- Перевожу литры в минуту в кубические метры в час для подбора по графику насоса.
Практические примеры подбора
Я часто сталкиваюсь с тем, что люди покупают насос «на глаз». Давайте разберем два реальных сценария.
Сценарий 1: Скважина (15м) + Дом (2 чел).
Здесь нам нужно обеспечить работу душа и кухни. Статический напор 15м + давление в доме 20м + потери 5м = 40м (4 бар). Подача: 2 точки по 0.7 м3/час = 1.4 м3/час.
Таблица 3. Расчет для водоснабжения дома
| Параметр | Значение | Единица измерения | Влияние на цену |
|---|---|---|---|
| Общий напор (H) | 40 | метров | Среднее |
| Требуемая подача (Q) | 1.5 | м3/час | Низкое |
| Рекомендуемая мощность | 0.75-1.1 | кВт | Высокое |
| Стоимость насоса (сред) | 12 000 | рублей | — |
| Работа мастера | 5 000 | рублей | — |
Из опыта: однажды я ставил в такой дом слишком мощный насос на 2.2 кВт. В итоге при открытии крана в ванной дверь в туалете буквально хлопала от гидроудара. Пришлось ставить редуктор давления.
Сценарий 2: Колодец (5м) + Полив участка 6 соток.
Тут приоритет — объем воды. Напор небольшой, но нужна большая подача для поливалок.
Таблица 4. Расчет для системы полива
| Элемент системы | Расход на м2 | Общий объем (час) | Требуемый напор |
|---|---|---|---|
| Газон (автополив) | 5 л/м2 | 3.0 м3 | 30 м |
| Огород (капельный) | 2 л/м2 | 1.5 м3 | 15 м |
| Ручной полив | — | 1.2 м3 | 20 м |
| — | 3.5-4.0 м3 | 35 м (макс) | |
| Ориентировочная цена | — | — | 15 000 — 25 000 руб |
Я заметил, что для полива лучше брать насосы с более пологой характеристической кривой. Тогда при увеличении количества открытых форсунок давление падает плавно, а не обваливается сразу.
Подбираем модель под задачу
Когда цифры на руках, выбираем тип агрегата. Я разделяю их по принципу работы и месту установки.
- Поверхностные насосы: стоят в доме или кессоне. Подходят для подъема воды с глубины до 8-9 метров. Компактные, дешевые в обслуживании.
- Погружные скважинные: узкие цилиндры, работают глубоко в скважине. Создают огромный напор, работают тихо.
- Колодезные насосы: более широкие, чем скважинные. Имеют встроенный поплавок для защиты от сухого хода.
- Дренажные насосы: нужны для откачки воды из подвалов или бассейнов. Не для питья, а для слива.
- Насосные станции: поверхностный насос + гидроаккумулятор + реле. Идеально для дома.
- Спиральные насосы: для очень высокого давления при малых объемах.
- Вихревые насосы: создают большой напор, но чувствительны к песку в воде.
Таблица 5. Сравнение типов насосов
| Тип | Макс. напор | Подача | Применение | Срок службы (сред) |
|---|---|---|---|---|
| Поверхностный | 40-60 м | Средняя | Колодцы до 8м | 5-7 лет |
| Погружной | 100-200 м | Высокая | Глубокие скважины | 10-15 лет |
| Колодезный | 30-50 м | Средняя | Колодцы, скважины | 7-10 лет |
| Дренажный | 7-12 м | Очень высокая | Откачка воды | 3-5 лет |
| Станция | 40-50 м | Средняя | Автономный дом | 6-8 лет |
Мой совет: если глубина зеркала воды больше 8 метров, даже не смотрите на поверхностные модели. Вы потратите время на установку эжектора, который работает нестабильно. Сразу ставьте погружной.
Автоматизация и защита системы
Голый насос — это просто мотор. Чтобы он стал системой водоснабжения, нужно добавить «мозги» и буфер.

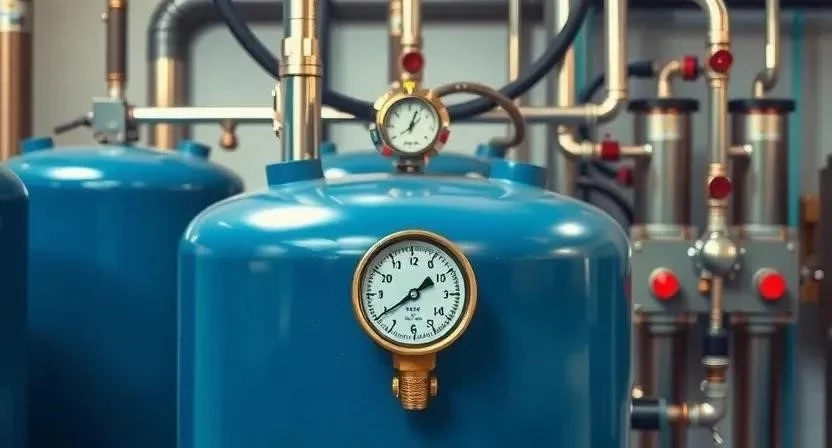

Гидроаккумулятор (бак) накапливает воду под давлением. Он нужен, чтобы насос не включался каждую секунду, когда вы моете руки, иначе мотор сгорит от пусковых токов. Реле давления управляет включением/выключением. Защита от сухого хода отключает питание, если в скважине кончилась вода.
Я обычно монтирую систему в таком порядке:
- Установка насоса в источнике с обратным клапаном.
- Прокладка магистральной трубы ПНД до дома.
- Монтаж фильтра грубой очистки (грязевика).
- Подключение гидроаккумулятора и реле давления.
- Настройка диапазона давления (например, включение при 1.5 бар, выключение при 3 бар).
Я однажды сэкономил на защите от сухого хода для клиента. Через месяц насос сгорел, потому что уровень воды в колодце упал из-за засухи. Теперь я ставлю датчик уровня или электронный контроллер в каждый проект без исключений.
Типичные промахи при монтаже
Самая частая ошибка — покупка самого мощного насоса «с запасом». Это ведет к износу всей гидравлики и постоянным гидроударам. Вторая проблема — игнорирование потерь в трубах. Если вы поставили трубу 20 мм на длину 50 метров, никакой мощный насос не даст вам нормального напора в душе.
Также новички часто забывают про обратный клапан. Без него вода уходит обратно в скважину, и насос работает вхолостую, перегреваясь за считанные минуты.
Меры безопасности
Работа с водой и электричеством требует осторожности. Обязательно используйте УЗО (устройство защитного отключения) в электрощите. Все соединения в скважине должны быть герметичны, чтобы вода не попала в клеммную коробку. При работе с погружными насосами используйте только специальные кабели, предназначенные для постоянного нахождения в воде. Не допускайте работы насоса без воды (сухой ход) — это приведет к мгновенному оплавлению крыльчатки.
FAQ: Ответы на частые вопросы
1. Какой насос лучше: погружной или поверхностный?
Если вода глубже 8 метров — только погружной. Если мельче и важна простота обслуживания — поверхностный.
2. Что такое «сухой ход»?
Это работа насоса без воды. В этом режиме охлаждение прекращается, и мотор сгорает за несколько минут.
3. Зачем нужен гидроаккумулятор?
Чтобы снизить количество включений насоса и сгладить скачки давления в системе.
4. Как влияет диаметр трубы на мощность?
Чем меньше диаметр, тем выше сопротивление (трение). Это снижает итоговый напор в точке разбора.
5. Можно ли использовать один насос для дома и полива?
Да, если его производительность (Q) покрывает пиковый расход обеих систем одновременно.
6. Сколько стоит установка насоса под ключ?
В среднем от 5 000 до 15 000 рублей в зависимости от сложности разводки и типа оборудования.
7. Почему насос часто включается и выключается?
Скорее всего, в гидроаккумуляторе упало давление воздуха или слишком мал объем бака.
8. Какой напор считается нормальным для дома?
Оптимально 2.5–4 бара. При давлении ниже 2 бар комфортное использование душа становится затруднительным.
