Создание системы для бесплатного получения горячей воды на даче начинается с правильного подбора компонентов. Сборка солнечного коллектора для нагрева бочки своими руками обычно занимает около трех рабочих дней и обходится в несколько раз дешевле заводских установок. Такая конструкция позволяет поднять температуру воды до 50-60 градусов в солнечный день. Это практичное решение для организации летнего душа или подогрева воды для полива.
Особенности планирования системы
Перед началом работ я всегда оцениваю солнечную активность в своем регионе. Самое важное — выбрать место на южной стороне участка, где нет тени от деревьев, построек или высокого забора. Объем воды в бочке должен строго соответствовать площади абсорбера, иначе нагрев будет слишком медленным и неэффективным. Монтаж лучше всего проводить в начале лета, чтобы сразу протестировать систему в пик солнечной радиации.

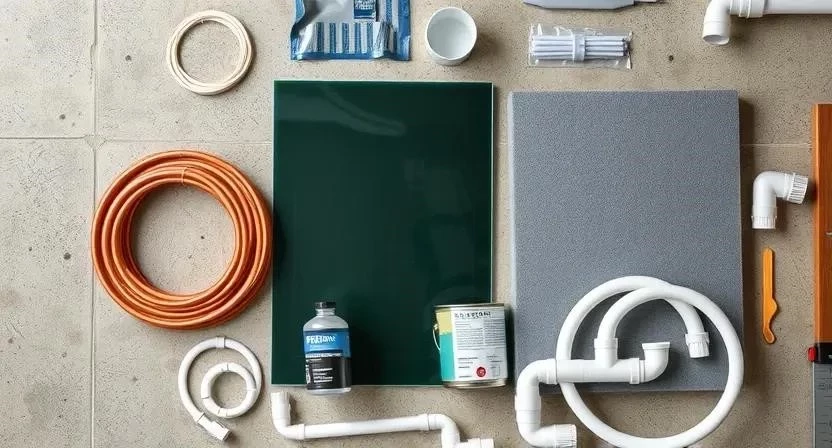

Перечень необходимых материалов
Для сборки системы понадобятся качественные комплектующие, которые выдержат перепады температур и давление воды. Я рекомендую использовать черную матовую краску, так как она максимально поглощает лучи, в отличие от глянцевой. Для герметизации стыков лучше взять нейтральный силиконовый герметик.
- Медные трубки или трубы из ПНД (полиэтилен низкого давления)
- Закаленное стекло (толщиной 4-6 мм)
- Теплоизоляция из пенополистирола или минеральной ваты
- Черная матовая краска в баллончиках или эмаль
- Металлическая или пластиковая бочка на 200 литров
- Алюминиевый профиль для создания рамы
- Силиконовый герметик для наружных работ
- Фитинги, уголки и соединители
- Гофрированная труба для ввода и вывода воды
- Крепежные саморезы и дюбели
Расход материалов зависит от размера коллектора. Для стандартной панели 1х2 метра расчеты выглядят следующим образом:
| Материал | Характеристика | Расход/Кол-во | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Труба ПНД 16мм | Черная, стойкая к УФ | 25 метров | 40 руб/м | 1000 |
| Стекло | Закаленное, 4мм | 2 кв.м. | 2500 руб/м2 | 5000 |
| Профиль алюминиевый | Сечение 20х20мм | 6 метров | 300 руб/м | 1800 |
| Утеплитель | Пенополистирол 30мм | 2 кв.м. | 400 руб/м2 | 800 |
| Краска матовая | Спецэмаль черная | 2 баллона | 450 руб/шт | 900 |
Инструментарий для сборки
Без правильного инструмента работа превратится в мучение, а качество соединений пострадает. Если у вас нет паяльника для труб или сварочного аппарата, их можно взять в аренду в ближайшем строительном магазине на один день. Это выйдет дешевле, чем покупать дорогое оборудование для разовой задачи.
- Дрель с набором сверл по металлу и пластику
- Паяльник для полипропилена или сварочный аппарат
- Строительный уровень (от 60 см)
- Шуруповерт с набором бит
- Канцелярский нож со сменными лезвиями
- Рулетка и угольник
- Кисть или валик для покраски
- Плоскогубцы и разводной ключ
Организация площадки для установки

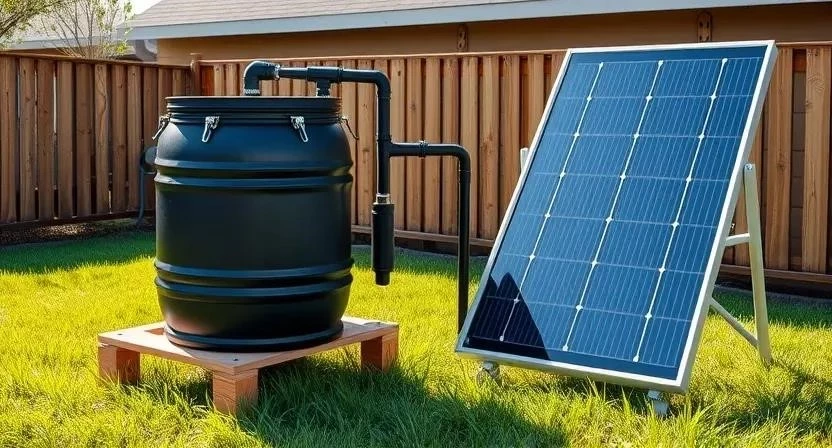

Площадку нужно тщательно очистить от мусора, камней и высокой травы. Я обычно организую удобный подъезд к бочке, чтобы было легко сливать воду для обслуживания. Для самой бочки сооружаю прочный фундамент или подставку из бруса. Важно, чтобы бочка находилась выше уровня коллектора — это необходимо для работы термосифона (естественной циркуляции воды за счет разности плотности холодной и горячей воды).
Подготовка поверхности и компонентов
Бочку обязательно очищаю от ржавчины металлической щеткой и обезжириваю растворителем, иначе краска облезет через месяц. Затем наношу слой черной краски в два слоя с интервалом в 4 часа. Раму коллектора проверяю на плоскость с помощью уровня, чтобы не было перекосов. Все соединения в контуре тестирую под давлением воды до окончательной сборки в раме, чтобы избежать протечек внутри закрытого короба.
Поэтапный процесс монтажа
Сборка проходит последовательно. Я заметил, что если торопиться с герметизацией стекла, можно оставить внутри конденсат, который снизит КПД.
- Сборка рамы коллектора (3 часа). Собираю алюминиевый профиль в прямоугольник, фиксируя углы саморезами.

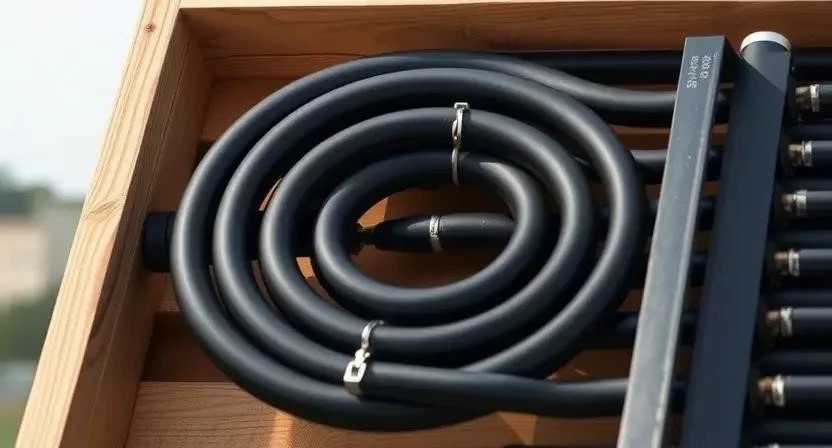

- Укладка теплосъемника (4 часа). Раскладываю трубки «змейкой» с шагом 10-15 см.
- Фиксация трубок в раме (2 часа). Креплю трубки к основанию пластиковыми хомутами, чтобы они не смещались.
- Покраска абсорбера (2 часа + сушка). Покрашиваю трубки и заднюю стенку в черный матовый цвет.
- Установка теплоизоляции (2 часа). Укладываю пенополистирол на дно рамы, плотно прижимая к краям.
- Монтаж внешнего стекла (2 часа). Накладываю стекло сверху и фиксирую его силиконовым герметиком по всему периметру.

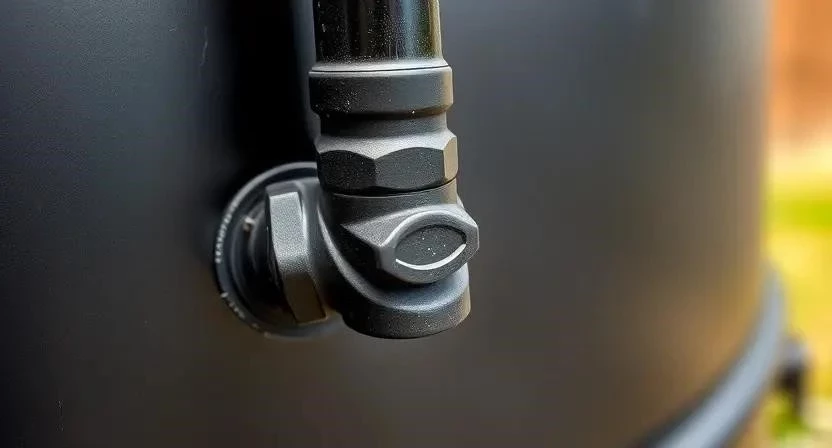

- Подключение контура к бочке (3 часа). Соединяю выход коллектора с верхней частью бочки, а вход — с нижней.
- Организация термосифона (2 часа). Проверяю, чтобы трубы шли без резких изгибов и заломов.
- Герметизация всех стыков (2 часа). Прохожусь герметиком по всем местам ввода труб в бочку и коллектор.
- Заполнение системы водой (1 час). Медленно заливаю воду, выпуская воздух из верхних точек.
- Настройка угла наклона (1 час). Устанавливаю коллектор под углом 30-45 градусов к горизонту.
- Финальный запуск и замер температуры (1 час). Оставляю систему на солнце и замеряю прогрев через 4 часа.
Один раз я забыл проверить уклон труб при подключении к бочке, и вода просто перестала циркулировать. Теперь я всегда использую уровень на каждом этапе монтажа.
| Этап работ | Время | Особенности выполнения |
|---|---|---|
| Сборка рамы | 3 часа | Строгая проверка диагоналей |
| Монтаж труб | 6 часов | Равномерный шаг «змейки» |
| Изоляция и стекло | 4 часа | Полная герметичность швов |
| Подключение | 5 часов | Соблюдение высоты бочки |
| Пусконаладка | 2 часа | Выпуск воздушных пробок |
Технические тонкости и секреты
Угол наклона коллектора напрямую зависит от вашей широты. Чем севернее регион, тем круче должен стоять абсорбер, чтобы ловить лучи под прямым углом. Матовая краска критически важна — глянцевая поверхность просто отражает свет, снижая нагрев на 20-30%. Чтобы систему не разорвало зимой, я всегда сливаю воду полностью через нижний кран, так как замерзшая вода мгновенно разрывает даже ПНД трубы.
Типичные ошибки новичков
Многие пытаются сэкономить на мелочах, что приводит к поломке всей системы. Вот чего делать не стоит:
- Использование прозрачных шлангов — вода в них быстро остывает при движении.
- Отсутствие теплоизоляции сзади — тепло уходит в стенку рамы и окружающий воздух.
- Слишком низкое расположение бочки — термосифон не запустится, вода будет стоять.
- Плохая герметизация стекла — холодный воздух проникает внутрь, охлаждая трубки.
- Использование слишком тонких трубок — создается высокое сопротивление потоку воды.
Однажды я использовал тонкий садовый шланг вместо ПНД, и он просто расплавился под стеклом в июльский полдень. Теперь использую только специализированные трубы.
Финансовый расчет
Своими руками такая система обходится в среднем в 8-12 тысяч рублей. Заводской промышленный коллектор с баком стоит от 35 тысяч рублей и выше. Экономия получается существенная, а при правильном монтаже эффективность будет почти идентичной.
| Статья расходов | Своими руками (руб) | Покупной вариант (руб) | Экономия |
|---|---|---|---|
| Материалы/Комплектующие | 9000 | 25000 | 16000 |
| Работа мастера | 0 (сам) | 10000 | 10000 |
| Доставка | 500 | 3000 | 2500 |
| 9500 | 38000 | 28500 |
| Тип трубы | Теплопроводность | Срок службы | Цена | |
|---|---|---|---|---|
| Медь | Высокая | 20+ лет | Высокая | Премиум вариант |
| Полипропилен | Средняя | 10-15 лет | Низкая | Оптимально для DIY |
| ПНД | Низкая | 15-20 лет | Низкая | Просто в монтаже |
Эксплуатация и обслуживание
Раз в две недели я протираю стекло влажной тряпкой, так как слой пыли снижает КПД системы на 10-15%. Весной обязательно проверяю все стыки на предмет протечек. Срок службы ПНД труб практически неограничен, а вот краску на абсорбере приходится обновлять раз в три года, так как она выгорает на солнце.
Другие варианты нагрева
Существуют и более сложные системы. Вакуумные коллекторы греют воду даже в прохладную погоду за счет отсутствия теплопотерь, но стоят они очень дорого. Самый простой «дачный» вариант — черные полиэтиленовые рукава, разложенные змейкой прямо на земле или крыше. Для больших объемов воды я рекомендую ставить небольшой циркуляционный насос, чтобы ускорить движение воды в контуре.
Ответы на частые вопросы
Я заметил, что установка маленького расширительного бачка в верхней точке системы полностью убирает проблему воздушных пробок.
1. Какая максимальная температура воды достигается? В жаркий полдень вода в бочке может прогреться до 65-70 градусов.
2. Можно ли использовать пластиковые трубы? Да, но только ПНД или полипропилен, которые выдерживают нагрев до 90 градусов.
3. Сколько времени греется бочка? При полной солнечной активности 200 литров нагреваются с 15 до 40 градусов за 5-7 часов.
4. Что делать, если нет солнца? Система перестает работать. В таких случаях используют ТЭН в качестве резервного нагревателя.
5. Как защитить систему от замерзания? Полный слив воды из коллектора и труб через сливной кран в нижней точке.
6. Какой толщины должно быть стекло? Оптимально 4 мм. Слишком тонкое может лопнуть от перепада температур.
7. Нужен ли насос для работы? Нет, при правильном расположении бочки выше коллектора работает термосифон.
8. Как увеличить КПД? Улучшить теплоизоляцию задней стенки и использовать максимально матовую черную краску.
Меры безопасности
При работе с инструментом обязательно используйте защитные перчатки и очки, особенно при резке стекла и металла. При покраске абсорбера работайте только на открытом воздухе или в хорошо проветриваемом помещении из-за токсичных паров эмали. Соблюдайте осторожность при монтаже на высоте (на крыше) — используйте страховочные ремни. Категорически запрещено оставлять систему заполненной водой при отрицательных температурах.
