Фундамент тисэ: недостатки оснований, технология строительства фундаментной свайной конструкции своими руками, работа буром и тонкости расчета

Особенности, которые имеет фундамент ТИСЭ

Схема устройства фундамента ТИСЭ.

Эта конструкция представляет собой столбчато-ленточную версию, в состав которой входят сваи, связанные между собой железобетонным ростверком.

Чтобы возвести такой фундамент, необходимо использовать только высокопрочные сваи, они имеют необычную форму. В нижней части такие сваи имеют полусферическое расширение, что придает им повышенную надежность и прочность. Благодаря наличию такого расширения сваи имеют повышенную площадь опоры, соответственно, увеличивается их несущая способность.

Фундамент, который изготовлен по технологии ТИСЭ, благодаря особенной форме сваи может выдерживать высокую нагрузку не только легких каркасных домов, но и каменных сооружений, при этом нет усадки. Сваи, имеющие полусферические части, не выдавливаются силами, возникающими при пучении грунта, и не поднимаются от действия сил морозного пучения.

Использование технологии ТИСЭ позволяет строить ростверк путем армирования и бетонирования в дощатой опалубке. Фундамент, который выполнен своими руками по технологии ТИСЭ, обеспечивает то, что ростверк не соприкасается с грунтом, он связывает сваи, и нагрузка, оказывающаяся зданием на фундамент, равномерно распределяется.

Наличие некоторого расстояния между грунтом и ростверком не дает выталкивающим силам действовать на фундамент. Указанная особенность обеспечивает дополнительную надежность фундаменту, выполненному по технологии ТИСЭ.

Универсальность такого фундамента

Схема отмостки при фундаменте ТИСЭ.

Использование подобной технологии подходит для строительства фундамента зданий любых типов, как каркасных, так и каменных или бетонных, высотой в несколько этажей.

Использовать фундамент, выполненный по технологии ТИСЭ, можно практически при любом уровне грунтовых вод. Он может строиться как на песчаных, так и на глинистых почвах, а все работы можно выполнять своими руками.

Эффективно использовать такой фундамент и в районах, где повышена сейсмическая активность. Он может строиться даже в условиях вечной мерзлоты. Такая конструкция, выполненная своими руками, также сводит к минимуму действие вибрации, которая возникает, если дом находится вблизи железнодорожной станции или автомагистрали.

Фундамент ТИСЭ – что это?

За последние годы, специалисты и застройщики все чаще используют в строительстве жилых зданий малой этажности фундамент ТИСЭ, но почему? С чем связан рост популярности этой технологии?

Фундамент ТИСЭ является одним из видов опорно-ленточного типа фундамента. Конструкция довольно простая – армированные сваи, соединенные между собой ростверком, который поднят над уровнем земли на 20 – 40 см.

Впервые свайный фундамент ТИСЭ был применен в 90-х годах 20 века. Специалисты сконструировали бур с нижним расширением, которое позволило в основании скважины дополнительно выкопать полусферическое пространство. Таким образом, получались сваи похожие на перевернутый шляпкой вниз гвоздь.

Такая форма столба позволила повысить нагрузочную способность фундамента в несколько раз, и повысило его сопротивляемость к выталкивающей силе земли на пучинистых почвах.

Чаще всего специалисты применяют фундамент ТИСЭ при высоком залегании грунтовых вод и при строительстве на таких типах грунта, как глинистая и песчаная почва.

ТИСЭ универсальный фундамент, он выдерживает большие нагрузки и подходит для конструкций разного назначения, будь то жилой дом или промышленная постройка. Вполне можно возвести фундамент ТИСЭ для домов из газобетона или кирпича, или вообще монтировать его под забор или ограждение.

Особенности

Свайно-ленточный фундамент представляет собой ленточное основание на опорах (сваях), благодаря чему достигается устойчивая конструкция с высоким запасом прочности. В большинстве случаев подобный фундамент создается под крупные малоэтажные строения на «проблемных» грунтах (глинистых, органических, неровных рельефах, водонасыщенных).

Иначе говоря, прочность конструкции обеспечивает ленточный (обычно мелкозаглубленный) фундамент, на который опираются стены, а прочное сцепление с почвой – сваи, забиваемые ниже уровня промерзания грунта.

Подобный тип основания не рассчитан на многоэтажное строительство. Обычно на таком фундаменте возводятся частные дома не более 2 этажей в высоту с применением облегченных материалов – дерева, ячеистых бетонных блоков (газобетона и пеноблоков), пустотелого камня, а также сэндвич-панелей.

Впервые технология стала применяться в Финляндии, где строятся преимущественно деревянные дома. Вот почему комбинированный фундамент является оптимальным для домов из дерева или каркасных конструкций. Более тяжелые материалы потребуют увеличения числа оснований, а иногда и поиска иных решений.

Глубина заложения свай обычно определяется глубиной твердых слоев грунта. Монолитный бетонный фундамент заливается в опалубку, расположенную в траншее 50-70 см глубиной. Прежде чем начинать работы, производят исследование грунта и пробивание пробной скважины. На основании полученных данных составляется схема залегания слоев грунта.

Использование ленточного фундамента на сваях позволяет ощутимо повысить эксплуатационные характеристики строящегося объекта.

Среди преимуществ системы можно выделить некоторые позиции.

  • Возможность капитального строительства на «капризных» грунтах – там, где невозможно использование ленточного основания. Однако из-за большой нагрузки объекта не получится использовать только сваи.
  • В рассматриваемом типе фундамента удается снизить чувствительность ленточного основания к пучинистым грунтам и подземным водам.
  • Возможность защитить ленточный фундамент от подтопления, а также перенести большую часть веса основания на более твердые слои почвы на глубину 1,5-2 м.

  • Такой фундамент подходит и для прочных грунтов, подверженных сезонным деформациям.
  • Более высокая скорость строительства, чем возведение фундамента с глубоким заложением.
  • Возможность получить объект с подвалом, который может служить полезным или техническим помещением.
  • Доступность использования материалов, применяемых как для организации фундамента, так и для возведения стеновых конструкций.
  • Снижение стоимости и трудоемкости процесса по сравнению с организацией ленточного фундамента.

У такого основания имеются и минусы.

  • Увеличение при заливке фундамента количества операций, выполняемых вручную. Это связано с невозможностью использовать экскаваторы и прочую технику для рытья траншей из-за вбитых свай.
  • Невозможность использовать получившееся полуподвальное помещение в качестве полноценной комнаты (бассейна, комнаты отдыха), как это возможно при устройстве ленточного фундамента. Этот недостаток можно нивелировать рытьем котлована, однако повышается стоимость и трудоемкость процесса. К тому же такой подход возможен не на каждом типе грунта даже при наличии свай.
  • Необходимость проведения тщательного анализа грунта, составление объемной проектной документации. Как правило, эту работу поручают специалистам, чтобы избежать неточностей и ошибок в расчетах.
  • Довольно ограниченный выбор стройматериалов для стен – это обязательно должна быть легкая конструкция (например, из дерева, газобетона, пустотелого камня, каркасный дом).

Проектирование

Технология ТИСЭ – это столбчатый ростверк с уширением подошвы вертикальных стоек. Для всех столбчатых фундаментов характерны недостатки:

  • они непригодны для влажного грунта (высокий УГВ, болото), свежих насыпей и склонов с перепадом высот больше 1,5 м между противоположными стенами здания;
  • изготовление полноценного подземного или цокольного этажа на столбах невозможно;
  • полы по грунту, считающиеся самым экономичным вариантом, можно изготовить только в низком ростверке, который снижает эксплуатационный ресурс стеновых материалов в отличие от висячего ростверка;
  • при использовании перекрытий в виде плит ПК или по балкам увеличиваются теплопотери, повышается расход утеплителя;
  • коммуникации в подполье следует дополнительно утеплять;
  • для любого ростверка требуется забирка, повышающая смету строительства, так как балки запрещено опирать на грунт.

Техническое решение для свай ТИСЭ на крутом склоне.

Создатель технологии Яковлев основными плюсами посчитал отсутствие спецтехники и минимально возможный бюджет строительства, не уточнив, с чем сравнивался фундамент ТИСЭ. Основным достоинством является уширение подошвы столбов, резко повышающее их несущую способность. Именно за конструкцию бура ТИСЭ, позволяющего увеличить диаметр скважины на забое до 60 см без привлечения спецтехники, автор и получил патент.

Бур ТИСЭ.

Обычный ручной инструмент и оснастка мотобура позволяют пробурить скважины 50 см диаметра максимум. Чтобы изготовить уширение стандартного столба при использовании классической технологии, придется либо отрыть шурф большего размера, либо привлечь ямобур для бурения скважины соответствующего диаметра.

В любом из этих вариантов придется отлить плиту на забое, затем смонтировать опалубку меньшего размера, засыпать пазухи после отвердевания бетона. Несущая способность столба увеличится за счет широкой пяты, но снизится из-за снижения бокового трения с прилежащими к телу столба пластами.

Например, при опирании ТИСЭ на глину каждая вертикальная стойка обладает несущей способностью 10 – 12 т. Это втрое больше, чем у столбов без уширения или винтовых/буронабивных свай.

Таблица: Несущая способность свай ТИСЭ.

Фундамент ТИСЭ уступает прочим технологиям по следующим позициям:

  • плавающая плита позволяет возвести коттедж на влажном грунте;
  • лента пригодна для проектов с цокольным этажом;
  • буронабивные и винтовые сваи залегают, не просто «ниже отметки промерзания», а доходят до несущего пласта, то есть гораздо надежнее ТИСЭ;
  • винтовые сваи – единственная технология, позволяющая возводить стены уже на следующий день, так как бетон внутри их полостей не является конструкционным, а служит лишь для защиты внутренних стенок от коррозии;

Погреб внутри фундамента ТИСЭ.

Ввиду высокой стоимости геологических изысканий их заменяют пробным вкручиванием винтовой сваи в 3 – 5 местах внутри пятна застройки. Методика позволяет сэкономить (обойдется в 1,5 – 2 тысячи рублей вместо 30 тысяч).

Это интересно: Правила и способы расчета фундамента

Преимущества и недостатки

Недостаток технологии заключается в необходимости использованияспециальной техники для бурения

Использование технологии обеспечивает экономию ресурсов на дальнейшей застройке. Расход бетона на проведение работ невелик, сам процесс реализуется быстро и может быть организован без привлечения большой бригады рабочих. Среди других плюсов можно обозначить:

  • отсутствие выраженного радиационного фона и качественную изоляцию постройки от контакта с ним;
  • уменьшение потребления энергии отопительными системами;
  • безопасность для экологической среды;
  • допустимость монтажа фундамента в зимнее время;
  • возможность реализации на «неудобных» типах грунтов – сейсмически нестабильных, пучинистых, с высоко поднимающимися водами и т.д.;
  • легкость монтажа вытеснительных вентиляционных установок в таких зданиях, что препятствует появлению областей застоя.

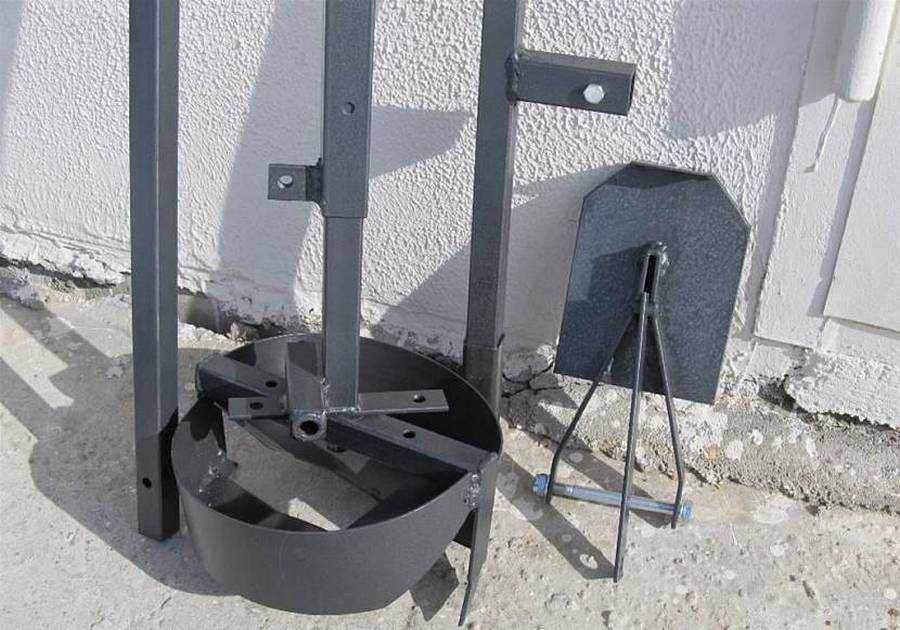

Как устроен бур ТИСЭ и принцип работы

Бур ТИСЭ — это устройство, в состав которого входит раздвижная штанга, грунтовой накопитель, откидной плуг. Управляет плугом специальный шнур. В сложенном состоянии длина этого инструмента будет составлять 135−140 см, а в рабочем виде — 230 см (ширина рукоятки при этом — 55 см). Диаметр инструмента составляет 25 см, а размер расширения внизу — 60 см.

Главным отличием от обычного садового бура является наличие специальных резцов, что эффективно справляются с задачей вспахивания грунта. Привычный направляющий штырь в самом буре, что находится в накопителе, в этом приборе представлен отверстием, которое позволяет свободно проходить почве. Это отличие помогает снизить усилия, что прилагаются сверху. Строго вертикальное положение обеспечивается стенками накопителя, что не позволяют устройству отклоняться в стороны.

Принцип работы бура ТИСЭ довольно прост. В местах, где будут находиться скважины, необходимо выкопать ямки, глубина которых будет составлять приблизительно половина лопаты, а затем следует начать сам процесс бурения. Осуществляя бурение этим прибором, глубину проникновения в грунт регулируют при помощи штанги. Рыхление производится грунтоприемником. Расширение скважины происходит за счет работы лопатки.

Описание процесса:

  • для оптимизации процесса, следует произвести бурение 6 скважин, а затем сделать расширение, что сэкономит время, которое затрачивается на переоборудование буровой установки;
  • чтобы бурение песчаного грунта прошло легче, следует залить в подготовленную яму до 30 литров воды на ночь. Утром процедура расширения пройдет значительно проще;
  • при расширении бур и прилегающая к нему штанга обязательно должны осуществлять вращательные движения, на штангу следует надеть откидную лопатку и прикрепить, используя шпильки, к основанию грунтоприемника бура;
  • откидную лопатку поднимают благодаря шнуру, а процесс опускания ее производится автоматически.

Буровые работы

На фундамент ТИСЭ отзывы застройщиков подтверждают трудоемкость процесса бурения скважин. Используя специальное устройство для бурения, выполните, согласно разметке, первую скважину, оцените затраченные усилия. Поэтапно сверлите не более 5 скважин, после чего выполняйте расширение внутренней полости. Это позволит уменьшить затраты времени на переоснащение устройства для выполнения сферического подпятника.

Малая концентрация в почве песчаной фракции затрудняет выполнение бурения. Используя воду, заливаемую в каждую из полостей, можно облегчить работы по выполнению расширения. Постепенно погружаясь в почву, формируя сферический подпятник, обеспечьте максимальную степень раскрытия расширителя.

Чтобы грунт не осыпался в процессе бетонирования, делается «рубашка» из рубероида

Зная диаметр скважины, сечение расширенной части, можно рассчитать потребность в бетонном растворе.

Технология строительства столбчатого фундамента ТИСЭ с ростверком

Главный принцип при применении ТИСЭ – возведение ростверка, опирающегося на опорные столбы фундамента с расширением нижнего конца (подошвы). Столбы для такого фундамента нельзя считать полноценными сваями, хоть скважины для них бурятся по тому же принципу – опоры для фундаментного основания ТИСЭ погружаются на меньшую глубину, а привычные всем сваи не имеют уширения в нижней части.

Бурение скважины с уширением внизу

Отличительная черта ТИСЭ – ростверк столбчатого типа. Практически фундамент тисэ обеспечивает полное нивелирование сил пучения, пытающихся давить на фундамент в межсезонье и при замораживании/оттаивании грунта. Что еще выделяет это сооружение среди аналогичных по функционалу оснований:

  1. Сваи (столбы, опоры) погружаются ниже уровня промерзания грунта в регионе;
  2. Минимальная площадь соприкосновения опоры с грунтом по боковым поверхностям;
  3. Пучинистые грунты заменяются на гравий или щебень на площади строительства дома и за ее пределы на 1,5-2 метра (на расстояние обустройства дренажа и отмостки);

Еще одно достоинство, которым обладает свайный фундамент тисэ: опоры с расширением в нижнем торце (пятке) можно изготавливать по традиционной технологии, а при заглублении сваи (опоры) намного проще пробурить скважину шире, чем диаметр опоры. В скважине заливается пятка, на которую устанавливается трубчатая опалубка диаметром меньше, чем подошва.

Объемный 3-D проект фундамента ТИСЭ

Свободное пространство в скважине заполняется сыпучими материалами для создания дренажа вокруг опоры. Если же применять обычные сваи (без расширенной подошвы), то глубину бурения придется увеличивать, погружая столбы ниже уровня промерзания грунта как минимум на 1 метр, чтобы силы выталкивания пучинистого грунта не смогли воздействовать на подошву сваи.

Опора должна армироваться изнутри, что придаст фундаменту дополнительную прочность. Так, фундамент тисэ своими руками для одноэтажного каркасного дома может иметь всего 2-3 сваи ТИСЭ вместо 10-15 обычных погружных свай, которые вбиваются через 1-1,5 на всех линиях несущих стен.

Для индивидуального застройщика строительство такого инновационного фундамента представляет трудность в одном: как расширить подошву скважины? Покупать специально для этой цели разработанный бур ТИСЭ — очень дорого для одноразовой работы, и это – единственный недостаток авторского метода, так как придется сооружать самодельный бур из подручного стройматериала.

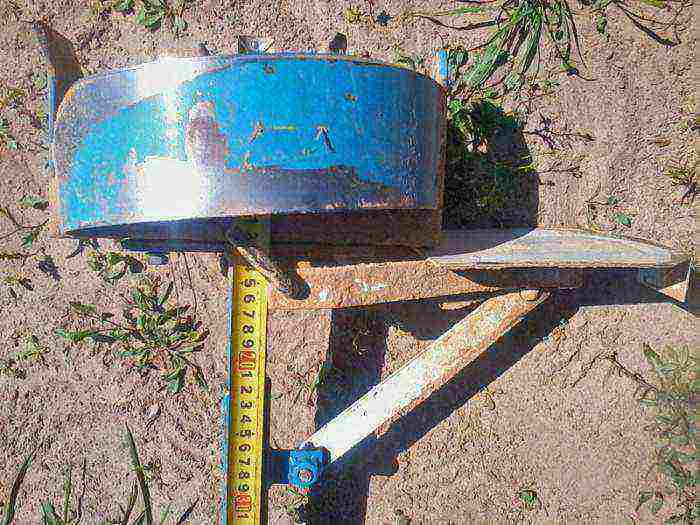

Самодельный бур для скважин с расширяющейся пяткой

Переставная опалубка ТИСЭ

Технология ТИСЭ популярна на сегодняшний день, поскольку позволяет строить здания из недорогих строительных материалов с применением доступных инструментов. Строительство производится по стандартной схеме: обустройство фундамента, возведение стен, их утепление и т.д.

Для возведения стен ТИСЭ используют переставную опалубку, которая состоит из стали и рассчитана на формование одного блока.

Опалубка ТИСЭ бывает трех видов:

ТИСЭ – 1. Используется для строительства ограждений, внутренних перегородок и гаражей. С ее помощью можно возвести стену толщиной 19 см.

ТИСЭ – 2. Универсальная опалубка, которую выбирают для строительства стены толщиной 25 см.

ТИСЭ – 3 применяют для строительства стен толщиной 38 см. Чаще всего из такой опалубки возводят стены малоэтажных загородных домов. Кроме того , опалубка ТИСЭ-3 незаменима при возведении трехслойных стен с гибкими связями, которые отличаются хорошими теплоизолирующими свойствами. Опалубки ТИСЭ снабжены всеми необходимыми конструктивными элементами и приспособлениями для строительства.

Рис.1. Детали модуля ТИСЭ

1 – форма; 2 – пустотообразователь; 3 – поперечный штырь; 4 – продольный штырь; 5 – перегородка-скребок; 6 – выжимная панель-трамбовка; 7 – опалубка-компенсатор; 8 – скоба; 9 – уголок формовочный; 10 – стопор проволочный

Возведение стен ТИСЭ начинается с монтажа формы. Ее устанавливают непосредственно в стену, рядом с уже отформованным блоком. Причем формовка блоков происходит слоями. Всего за день можно уложить один слой блоков , если же на улице теплая погода, то установка каждого последующего ряда может производится через 4 часа.

Также при формовке необходимо предусматривать такие вопросы, как устройство скрытой проводки , окон вентиляции и прочих коммуникаций. Поскольку в данном случае необходимо уложить вкладыш подходящего размера, который удаляться после распалубки.

В процессе строительства домов и других зданий по технологии ТИСЭ необходимо производить армирование стен с помощью сварной или дорожной неметаллической сетки.

После армирования стен необходимо их утеплить. Подробнее об утеплении стен ТИСЭ.

  • Вы здесь:
  • Главная
  • Переставная опалубка ТИСЭ

Строим дома по технологии ТИСЭ.

Шеф-монтаж.

Геодезическое картирование.

Консультативные услуги.

Возведение домов по традиционным технологиям

На сегодняшний день существуют несколько традиционных технологий строительства домов. Прежде всего стоит отметить каркасное , монолитное строительство и возведение домов из древесины.

Для строительства частных домов применяют следующие строительные технологии:

  • каркасное строительство;
  • строительство домов из деревянного сруба;
  • модульное строительство;
  • возведение домов из газо- и пенобетона;
  • термодом.

Подробнее.

Услуги проектирования домов

Красивый , надежный и комфортный дом – мечта многих людей. Однако , к сожалению , не каждый может себе позволить стать обладателем даже скромной квартиры , не говоря уже о коттедже , поскольку цены на недвижимость иногда вызывают не просто удивление , а шок. Правда благодаря использованию строительной технологии ТИСЭ для многих людей мечта о собственном доме стала реальностью. ТИСЭ позволяет за короткие сроки без применения специального строительного оборудования и транспорта построить дом по доступной цене. Однако прежде чем приступать к строительству необходимо разработать проект будущего здания.

Прежде всего , проект дома позволяет получить разрешение на строительство , гарантировать надежность всех конструкций и строительных элементов , а также соблюдение норм пожаробезопасности и техники безопасности. Кроме того , благодаря проекту вы сможете наиболее наглядно увидеть , как будет выглядеть дом после постройки.

Проект двухэтажного дома “Азов”

Хотели бы вы жить в доме с просторными комнатами и балконами , где у каждого члена семьи был бы свой уголок , где каждому бы было уютно? Наверняка , вы ответили «да».

Проект трехэтажного дома “Надежда”

Когда человек хочет стать обладателем частного дома , прежде всего стремиться , чтобы он соответствовал основным трем требованиям: надежность , простор и комфорт.

Проект двухэтажного дома “Мечта”

Представляем вашему вниманию проект двухэтажного дома “Мечта” , который был разработан специалистами нашей компании “ТИСЭ”.

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

  • минимальное расстояние — 1,5 метра;
  • максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

  1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
  2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
  3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
  4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

  5. Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
  6. Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
  7. Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид  свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок —  стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки  с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Преимущества и недостатки технологии ТИСЭ

Как и у любого способа возведения зданий, у технологии индивидуального строительства и экологии есть свои преимущества и недостатки.

Основным положительным моментом применения данного метода строительства является экономичность. Инструменты, необходимые для стройки стоят недорого, основными строительными материалами выступают песок и цемент, которые легко приобрести в любом строительном магазине.

Помимо этого, стоит обратить внимание на следующие плюсы:

  • В силу того, что объект строится с использованием ручного оборудования нет необходимости проведения на строительную площадку электричества. Это, кстати, тоже снижает общую цену постройки.
  • Возможность самостоятельного строительства. Построить дом, в принципе, можно без специальных знаний и навыков работы со сложным специализированным оборудованием.
  • Отсутствует необходимость поиска и организации места для хранения большого количества материалов.
  • Возможность совмещения с другими технологиями строительства. Например, фундамент ТИСЭ отлично подойдет для возведения домостроения из любых нетяжелых строительных материалов (бревно, брус, полистиролбетонные блоки и прочее).


Одноэтажный дом по технологии ТИСЭИсточник pinterest.com

Среди недостатков можно выделить следующие моменты:

  1. Несмотря на то, что создатели говорят о возможности использования фундамента по ТИСЭ при любом почвогрунте, некоторые противники технологии утверждают, что ее нельзя применять при высокой влажности грунта и при большом перепаде высот противоположных стен здания.
  2. Также, фундамент подобного типа не позволяет возводить цокольный или подземный этаж;
  3. Низкая скорость строительства и высокие трудозатраты. Это объясняется тем, что все работы производятся вручную и нет возможности механизировать строительный процесс.
  4. Некоторые особенности кладки стен определяют сложности при строительстве дома со стенами, длина которых не кратна длине блоков. По этой же причине возникают проблемы с выкладыванием дверных и оконных проемов. Однако, этот недостаток компенсируется обращением к квалифицированным специалистам – в надежных строительных компаниях, использующих ТИСЭ, разработаны методики строительства с учетом подобных нюансов.
  5. Еще одним, весьма, спорным моментом является утверждение создателей технологии о возможности беспроблемной остановки строительства. Бетон не любит заморозки и оттаивания, поэтому говорить о том, что по ТИСЭ, дом можно строить годами неверно. И потом любой долгострой повышает расходы на строительство.
  6. Также, спорно и утверждение об экологичности данного метода возведения зданий, так как производство цемента и цементные работы всегда считались вредными и опасными.


ТИСЭ-дом по оригинальному проектуИсточник hitas.eu
