Односкатный сарай для дачи своими руками: чертежи и пошаговая инструкция

Предварительные работы

Важным этапом создания каркасного сарая с односкатной крышей своими руками является планирование будущих работ. Спроектированные чертежи помогают определить необходимое количество строительного материала, рассчитать приблизительную длительность всего процесса и т. д.

Для сарая обычно используют дерево, пластик или металлические. Чтобы возвести сооружение стандартных размеров 3х6 м достаточно найти:

  • Деревянные брусья и доски, которые послужат для создания обрешетки.
  • Подходящее сырье для создания кровли
  • Материалы для гидроизоляции;
  • Вещества для создания бетонной смеси;
  • Фиксирующие элементы типа гвоздей и шурупов;
  • Рубероид для формирования покрытия.

После приобретения приблизительного списка подобных материалов, можно переходить к строительству хозяйственного блока.

Крыша

К ее сооружению приступают по окончании сборки каркаса. При этом необходимо вычислить длину стропил. С этой целью к межстеновому расстоянию прибавляют длину двухсторонних свесов, равную 40–50 см.

Затем приступают к изготовлению основной стропильной ноги. Для этого от доски отрезается фрагмент нужной длины, примеряется и намечается место под выемки крепления, и изготавливается необходимое число стропил.

Стропильные ноги монтируются к каркасу и соединяются одна с другой при помощи тугой нити.

Установка остальных стропильных элементов производится по предварительно отмеченному уровню. Они фиксируются гвоздями или уголком.

Гидроизоляция крепится степлером с нахлестом 15 см краев полосы между собой.

Затем следует устройство обрешетки, раскрой кровельного материала и установка его на хозпостройку.

Следует учитывать, что шаг между отдельными стропилами равен 60–80 см. Следовательно, для сарая 3х6 м потребуется восемь стропильных ног.

Далее выполняется обшивка каркаса, оснащение рамами оконных проемов и установка двери.

Конечным этапом является покраска сооружения, изготовление полок, подвод электричества и изготовление ступеней.

Таким образом, сооружение такого простейшего сарая собственными силами является вполне посильной задачей. Единственное, о чем следует помнить, это требуемые по закону отступы от соседских владений на 3 м и на 5 м от ближайшей дороги.

Как построить односкатную крышу своими руками, смотрите в следующем видео.

Тип каркаса

Практически все сараи являются каркасными конструкциями, то есть собираются из вертикальных и горизонтальных, а также наклонных (стропила) элементов, и далее обшиваются для защиты от ветра и холода. Используют два вида каркаса – деревянный и металлический. При этом с расчетом на легкую (без существенного утепления) крышу применяют:

  • для стоек — брус 100х100 мм, 125х100 мм, 150х100 мм, профилированную трубу 50х50 мм, 60х60 мм, реже 40х60 мм;
  • для поперечной обвязки – брус или трубу с сечением на 15…25% меньше, чем для стоек;
  • для стропил (прогонов) крыши – брус или трубу, уголок с тем же сечением, что и для обвязки.

Дополнительно для усиления конструкции применяют раскосы, подкосы и крестовины.

Синим цветом показаны стойки, зеленым – нижняя обвязка с опорами для настила пола, желтым – верхняя обвязка с укосинами и стропилами

В каркасном сарае не обязательно нужна такая же жесткость и прочность конструкции, как в каркасном доме, но уменьшать приведенные значения сечений бруса или профильной трубы нежелательно (кроме тех случаев, когда будет принята максимально легкая обшивка и крыша – например, из поликарбоната).

Соединение элементов каркаса выполняется с помощью уголков и пластин (брус), сварки и винтовых соединений на уголках и пластинах (металл).

Варианты соединения деревянных элементов каркаса

Соединения металлического каркаса на уголках и болтах

Соединение сваркой

Расчет необходимых материалов, примеры

Расчет материалов, необходимых для строительства металлического сарая 6,5х4 м (или с иными габаритами) осуществляется по подготовленному эскизному проекту. Приведенные на чертеже размеры позволяют определить потребность металлопрофиля для каркаса и стального листа для обшивки. Необходимо предусмотреть запас материалов в пределах 7-10% (например, на случай брака при изготовлении деталей).

Например, на приусадебном участке планируется построить металлический сарай размером 6,5х4 м, имеющий покатую крышу (перепад высоты от 2,5 м на фронтальной стенке до 2,15 м на тыловой переборке). Для изготовления каркаса предполагается использовать стальную водопроводную трубу диаметром 60 мм, дополнительные перемычки планируется выполнить из прямоугольного профиля сечением 60х40 мм и 40х20 мм.

Примерный расчет материала для сарая с учетом исходных данных:

  • стальная труба диаметром 60 мм — 32 м;
  • прямоугольный профиль 60х40 мм — 21 м;
  • прямоугольный профиль 40х20 мм — 156 м;
  • листы металла для крыши (длина по 4 м) — 8 шт.;
  • листы для обшивки задней стенки (высота 2,15 м) — 4 шт.;
  • листы для заделки остальных стенок (высота 2,5 м) — 16 шт.

Дополнительно потребуется гравий для обустройства подушки и цементный раствор, который необходим для фиксации вертикальных элементов каркаса в грунте. Потребность щебня зависит от рельефа местности в зоне постройки, в среднем необходимо завести 7 т гравия. Для обустройства пола внутри помещения потребуются доски толщиной 25 мм, которые укладываются на стальные лаги.

Другие возможности

Если самостоятельно строить нет возможности или желания, хозблок из профнастила можно приобрести готовый. В продаже встречаются несколько типов хозблоков разного назначения.

Кроме обычного сарая, хозблок часто используется в качестве туалета, совмещенного с душевой. Нередко такие строения применяют для устройства мастерских, оборудуют их верстаком и стеллажами для материалов и инструментов.

Дачники, занимающиеся ремонтом своих машин или делающие это профессионально, приобретают строения, совмещенные с гаражом. Если же на даче хочется просто отдыхать, можно купить хозблок с душевой, раздевалкой и уличным навесом или верандой, где установить удобные скамьи и стол.

Душевой хозблок оборудуют баком для воды, а также поддоном со сливом. Вода будет греться естественным образом на солнце или при помощи обогревателя. Бытовка из профнастила порой используется в качестве летней кухни.

Чтобы сэкономить, можно приобрести сборный хозблок из профнастила и собрать его самостоятельно. В этом случае все необходимые детали и крепеж вместе с чертежом и инструкцией будут входить в комплект поставки. Такой способ поможет избежать проведения расчетов и резки металла.

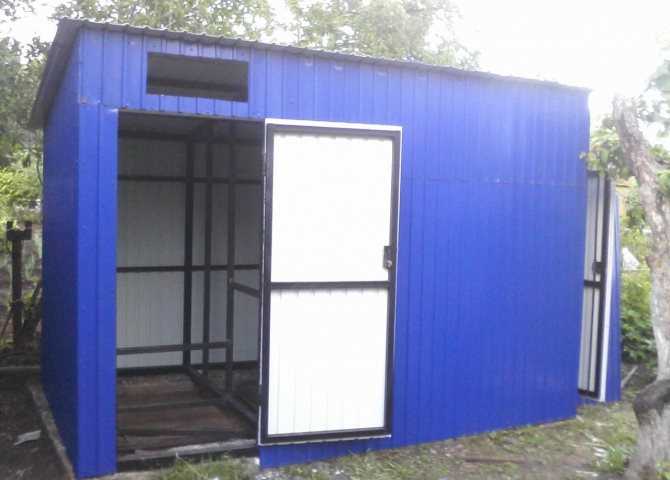

Общее описание металлических сараев

Обычно подобные сараи стандартной конструкции собираются своими руками, прямо на месте из металлических листов и профилей, без привлечения мастеров или применения особых механизмов. Когда месторасположение уже выбрано, для сарая необходимо предварительно подготовить плоскую и ровную поверхность.

Основанием может служить деревянный мостик или тротуарная плитка, главное, её уложить ровно и, при этом необходимо, чтобы основание было достаточно жёстким.

Каркас сарая состоит из оцинкованных профилей, которые не подвержены ржавчине и коррозии. Оптимальным материалом под такой каркас является гофрированная сталь. Устройство каркаса сарая из металлических профилей Стандартная толщина стен обычно составляет половину сантиметра, а каркас должен быть в два раза шире.

Металлические сараи для дачи позволяют сделать в них своими руками, многостворчатые раздвижные двери, что будет особенно удобно, если в таких сараях планируется держать мотоциклы, скутеры или другие средства передвижения. Если не планируется использовать сарай в качестве гаража, то такие двери всё равно могут пригодиться, особенно в том случае, когда придётся заносить в него какие-то предметы больших габаритов.

К тому же раздвижные двери помогают экономить пространство, а зимой они открываются гораздо легче и проще чем обыкновенные, поскольку не требуют расчистки окружающего пространства от снега и льда. Не стоит забывать и про вентиляционные решётки, которые будут способствовать проветриванию внутреннего помещения и не позволят воздуху застаиваться, что также предотвратит появление плесени на стенах. Сарай с раздвижными дверьми Существуют модели сараев так называемой быстрой разборки. Подобный металлический сарай, сооружённый своими руками, отличается как простотой конструкции, так и быстрым демонтажем в случае необходимости.

Строительство летнего туалета на даче

Собираются такие сараи, как правило, по инструкции, а все крепежи осуществляются при помощи саморезов. Одно из преимуществ их заключается в том, что если по какой-то причине потребуется разобрать сарай, в этом случае все детали можно компактно сложить и хранить в большой коробке.

Подобный тип разборных сараев не требует строительство специального фундамента, что является большим плюсом, помогающим экономить время и силы.

Металлический сарай, будет обладать следующими важными преимуществами по сравнению с аналогами из других материалов:

Технологии строительства железного сарая

Есть металлические сараи капитальные, а есть — сборные. Капитальный сарай из железа может иметь бетонный пол, который заливается на подготовленное основание, а может — деревянный. Если планируется пол из досок, верхняя обвязка, на которую будет он опираться, делается из толстостенной профильной трубы сечением 60*60 мм или 60*40 мм или уголка с толщиной стенки 4-5 мм и более. К обвязке крепятся лаги пола. Они могут быть тоже металлическими, а могут — деревянными.

В небольшом сарае из металла можно сделать и пол без лаг. Для этого обвязку можно сделать из уголка толщиной порядка 4-6 мм и стороной не менее 10 см. Полку уголка использовать как опору для досок. Только доска должна быть не менее 40 мм толщиной. При большом пролете может понадобиться дополнительная опора. Ее можно будет сделать из профильной трубы соответствующего сечения.

Металлический сарай с деревянным полом

Сборный/разборный металлический сарай состоит из отдельно сваренных каркасов стен, которые соединяются между собой болтами. Обшивка — чаще всего профлист, которая быстро монтируется и снимается. Из такого же материала сделана и крыша. Установить такое сооружение на даче можно за пару часов также как и демонтировать. Их ставят на время сезона на неохраняемых дачах, а потом или прячут под замок, или увозят на зимние квартиры.

Как сделать забор из профнастила читайте тут, а установка забора из сетки-рабицы описана в этой статье.

Тип каркаса

Практически все сараи являются каркасными конструкциями, то есть собираются из вертикальных и горизонтальных, а также наклонных (стропила) элементов, и далее обшиваются для защиты от ветра и холода. Используют два вида каркаса – деревянный и металлический. При этом с расчетом на легкую (без существенного утепления) крышу применяют:

  • для стоек – брус 100х100 мм, 125х100 мм, 150х100 мм, профилированную трубу 50х50 мм, 60х60 мм, реже 40х60 мм;
  • для поперечной обвязки – брус или трубу с сечением на 15…25% меньше, чем для стоек;
  • для стропил (прогонов) крыши – брус или трубу, уголок с тем же сечением, что и для обвязки.

Дополнительно для усиления конструкции применяют раскосы, подкосы и крестовины.

Синим цветом показаны стойки, зеленым – нижняя обвязка с опорами для настила пола, желтым – верхняя обвязка с укосинами и стропилами

В каркасном сарае не обязательно нужна такая же жесткость и прочность конструкции, как в каркасном доме, но уменьшать приведенные значения сечений бруса или профильной трубы нежелательно (кроме тех случаев, когда будет принята максимально легкая обшивка и крыша – например, из поликарбоната).

Соединение элементов каркаса выполняется с помощью уголков и пластин (брус), сварки и винтовых соединений на уголках и пластинах (металл).

Варианты соединения деревянных элементов каркаса

Соединения металлического каркаса на уголках и болтах

Соединение сваркой

Рекомендации

Если вы запланировали самостоятельно построить качественный каркасный сарай на своем участке, вам стоит вооружиться несколькими полезными советами и рекомендациями.

Важно подбирать для строительных работ только высококачественные материалы. Так, на древесине не должно быть ни малейших дефектов: следов плесени, гниения или разрушения от древесных паразитов

Если такие недочеты были вами обнаружены, лучше такие материалы не покупать.
Необходимо позаботиться о том, чтобы вход в каркасный сарай всегда был свободным и беспрепятственным. Это важный нюанс, поскольку очень часто в подобные хозпостройки хозяева заходят вместе с крупными предметами или садовой техникой.
Специалисты рекомендуют выстраивать сараи на небольших возвышенностях, имеющихся на участке
Это предупредит скорое гниение и порчу дерева.
Покупая бруски и доски для строительства очень важно обратить внимание, чтобы уровень их влажности составил не больше 22%.
Для возведения каркасного сооружения надо подбирать гвозди, которые имеют длину, превышающую толщину доски. Только при соблюдении этого условия крепеж сможет пробить дерево и пройти сквозь него, входя в следующую доску
В итоге соединения будут получаться гораздо более качественными и крепкими.
При возведении каркасной конструкции рекомендуется дополнительно укреплять ее. Делается это путем фиксации опалубки распорками вкупе с хомутами. Верхнюю часть также можно дополнительно закрепить распорками.
Ни в коем случае нельзя пренебрегать обработкой натурального дерева антисептическими растворами. Откладывать эти процедуры на потом тоже не следует, поскольку древесина начнет портиться на удивление быстро. Все действия по уходу за материалом должны быть своевременными.
Фундамент под каркасный сарай может быть сделан из дерева. Для таких целей лучше всего подойдут бревна лиственницы с толщиной около 300 мм. Такие элементы обязательно должны быть хорошо обработанными битумом (не менее 2-3 раз).

Обзор каркасного сарая для животных в видео ниже.

Преимущество односкатной крыши для хозпостроек

Постройка односкатного каркасного сарая по сложности доступна даже новичкам

Облегченную кровельную конструкцию, которая состоит лишь из одного наклонного ската, выбирают в тех случаях, когда к строению не предъявляется особых требований в плане комфорта, уюта и внутреннего убранства. Хозяйственные постройки выполняют свои функции относительно защиты внутреннего содержания от посторонних лиц и природных факторов.

Крыша на сарай односкатная отличается такими достоинствами:

  • Простота планирования, отсутствие сложных расчетов. Проектирование по силам даже начинающим.
  • Доступная стоимость. Это относится как к материалам, так и к самому процессу строительства. Нет необходимости привлекать тяжелую технику и наемных рабочих.
  • Практичность. Сарай при всей простоте отлично защищает имущество от ветра, влаги и перепадов температуры.

Чердачное пространство отсутствует, термоизоляцию, как правило, не делают.

Выбор места для сарая

Чтобы выбрать наиболее удачное расположение для хозблока, нужно руководствоваться следующими правилами:

  • Сделать выбор в пользу участка земли, который не предназначен для выращивания сельскохозяйственные растения;
  • Место не должно размещаться в низине, иначе все дождевые воды постоянно станут подтоплять сарай;
  • К участку можно было бы подвести инженерные коммуникации;
  • Желательно, чтобы место располагалось по южной или юго-западной стороне.

Не стоит обходить вниманием участки с неровным рельефом местности или на склоне. Всё это можно выровнять либо земляными массами или песком, либо, при последующих работах, фундаментом

Порядок выполнения работ

Установка каркаса на фундамент

На подготовительном этапе определяется комплектация сооружения, делается чертеж, составляется смета. Затем нужно закупить материалы и собрать полный набор инструментов. Начинать строительство нужно в теплое время года, имея долгосрочный прогноз сухой погоды.

Пошаговая инструкция возведения сарая с односкатной крышей:

  1. Разметка на местности. Определение места сооружения, ориентирование по сторонам света, расчистка участка от растительности и мусора. Подготовка мешков для отходов.
  2. Изготовление основания. Вкручиваются сваи, делаются столбики, вкапываются столбы или заливается монолитная плита. Если предусмотрен подвал, изготавливается заглубленная лента.
  3. Сборка каркаса. Сначала монтируется нижняя обвязка, затем опоры, а потом верхняя обвязка. Между стоек устанавливаются поперечины. Намечаются проемы для двери и окон.
  4. Обустройство пола. В зависимости от особенностей основы настилаются доски, тротуарная плитка, кирпичи или железобетонные плиты.
  5. Сборка стропильной системы и обрешетки. Сначала собирается стропильная система. Крепится мауэрлат, затем стропильные ноги, потом прибивается гидроизоляция, контрообрешетка и обрешетка. Поверх реек укладывается кровельное покрытие. Когда строение накрыто, укладывается утеплитель, делаются свесы и фронтоны.

В заключение выполняются отделочные работы.

Чертежи и схемы сараев

Чтобы организовать правильно строительство, нужно разработать четкий план и составить чертеж или схему сарая. Их выполняют в масштабе, указывают размеры, раскладку материалов, решения основных узлов.

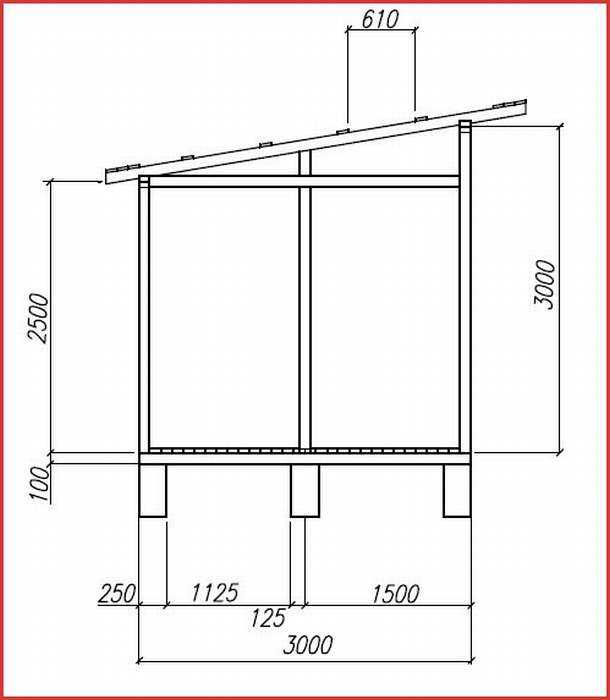

Чертеж сарая с односкатной крышей

Желательно при разработке чертежа учитывать размеры блоков, листовых и мерных изделий. Это поможет использовать строительные материалы без излишков.

Планировку нужно продумать заранее — определить площадь помещений, оптимальное количество и расположение проемов, предусмотреть варианты последующей перепланировки. Для мастерской или содержания птицы источник дневного света нужен обязательно.

Схема каркасного сарая на столбчатом фундаменте

Преимущества и недостатки металлических сараев


Сарай из профнастила компактен, недорог и долговечен

Металлическая постройка собирается из профилированной трубы и листового железа. Чаще используется профлист, так как благодаря рельефной поверхности он прочнее и лучше переносит ветровые нагрузки.

Преимущества хозблока из металлопрофиля:

  • Для строительства используется оцинкованный лист железа, поэтому сарай не нужно окрашивать, грунтовать или защищать каким-либо другим образом.
  • Постройка прочная, переносит высокие снеговые и ветровые нагрузки.
  • Сарай прослужит несколько десятилетий.
  • Хозблок выпускается в виде коробки, днища у него нет, поэтому его можно перенести на другое место в любой момент.
  • Для стройки не нужен фундамент.
  • Сборные металлические конструкции стоят даже меньше, чем пластиковые домики для дачи.

Недостатки следующие:

  • Металл не держит тепло, поэтому сарай нужно теплоизолировать, если им пользуются в зимнее время.
  • Отсутствие пола может стать недостатком.

Особенности

На приусадебных участках часто можно встретить много дополнительных хозяйственных построек. Это могут быть различные хозблоки, птичники и сараи. Существует много вариантов, как сделать качественный сарай. Одной из самых популярных на сегодняшний день является каркасная конструкция, которая имеет множество положительных характеристик. Ознакомимся с ними.

  • При необходимости все необходимые детали можно приобрести в специализированном магазине в готовом виде. Мастер сможет сэкономить много свободного времени, если запасется покупными запчастями.
  • Каркасный сарай хорош тем, что его можно беспроблемно построить своими руками. С подобными строительными работами справится даже малоопытный мастер, который раньше ничем подобным не пробовал заниматься. При этом на возведение каркасного сарая уйдет не так много свободного времени – здесь мастеру не надо будет ничего сварить или выстроить какие-то суперсложные сооружения.
  • Правильно построенный каркасный сарай из дерева сможет прослужить очень много лет, если хозяева не забудут о правильном уходе за ним. Внешний вид постройки так же будет оставаться эстетичным при условии своевременных уходовых процедур, которые нужны дереву.
  • Все детали и основания, выстроенные из дерева, легко и беспрепятственно поддаются любым видам обработки.
  • Если строится качественный каркасный сарай с крышей односкатного устройства, то для нее не нужно будет монтировать сложную стропильную систему, а это дополнительная экономия времени.
  • Если будет нужно, каркасное сооружение можно быстро и просто разобрать, а потом снова собрать уже на другом месте, заготовленном на участке. Разумеется, речь идет о легких строениях, которые не имеют фундаментной основы.
  • На строительстве подобной надворной постройки можно хорошо сэкономить. На закупку строительных материалов не уйдет много средств. Тот же кирпичный сарай обойдется хозяевам в разы дороже.
  • Каркасные сараи, изготовленные из дерева, являются экологически безопасными конструкциями. Они не вредят здоровью человека, не источают резких химических запахов, не отравляют растения, которые произрастают в непосредственной близости.
  • Правильно построенный каркасный сарай может иметь очень привлекательный, аккуратный внешний вид. Тогда он станет не только функциональной частью двора, но и его декоративным элементом.

На фоне большого количества преимуществ нужно обратить внимание и на некоторые недостатки, которыми не обделен сарай каркасного типа

  • Большинство каркасных сараев полностью собраны из дерева, а это пожароопасный материал, который не только очень легко воспламеняется, но и активно поддерживает горение.
  • Нередко детали, из которых состоит каркас рассматриваемых надворных построек, подвергаются активным атакам со стороны древесных паразитов-насекомых. Они могут разрушить натуральный материал. Чтобы избежать подобных проблем, приходится обрабатывать древесину антисептиками. Они же спасут постройку от скорого гниения, рассыхания и деформации. Подобные процедуры кажутся многим дачникам утомительными.
  • Даже самая качественная, красивая и ухоженная древесина со временем непременно начинает портиться. Часто материал покрывается трещинами, постепенно утрачивает прежнюю привлекательность. Рассчитывать на срок службы, сравнимый с кирпичными или металлическими постройками, нет смысла.
