Как изготовить банный чан своими руками: пошаговая инструкция и рекомендации

Установка и эксплуатация банного чана

Конструктивные особенности

Многие любители бани часто вспоминают недавние времена, когда несмотря на количество выпущенного советской промышленностью металлопроката на душу партийного, комсомольского и беспартийного населения в качестве емкостей использовались разные бочки и цистерны. Сегодня банный чан это особая культура бани, главную роль в которой исполняет специально изготовленная стальная емкость. Дело в том, что в отличие от недавнего прошлого для изготовления емкости используется стальной лист толщиной стенки от 2 мм. При этом сама конструкция из отдельных лепестков сваривается наружным и внутренним швом с последующей его обработкой. Емкость усиливается элементами внутреннего и наружного каркаса, поэтому не стоит беспокоиться, что емкость с полутора тоннами воды может опрокинуться или расползтись по сварному шву.

Выбираем место установки

Для установки выбирается место, которое бы отвечало правилам пожарной безопасности. Для многих конструкций в качестве основы используется специальная подставка в виде трапеции. Она позволяет удерживать и сам банный чан и разводить под ним огонь для нагрева. Такая подставка необходима и для того чтобы разместить под дном емкости сливной патрубок.

Установка делается на ровной и желательно твердой площадке. Бетон, каменная кладка или монолитная скала подойдут однозначно. Вот с травяным покрытием будет сложно, подставка имеет небольшую площадь опоры, поэтому нужно обеспечить большую плоскость опор придется поискать дополнительно листы металла, или сделать бетонную площадку. При установке заранее продумывается, куда будет направлен сливной патрубок, и куда будет осуществляться слив. Наполнение обычно делается при помощи шланга, подключенного к водопроводу, но в принципе, если есть хороший напор в водопроводе дополнительно ничего изобретать не нужно. Наполнение обычно проходит в течение 25-30 минут, примерно столько же времени будет осуществляться и слив воды. Поэтому, если чан используется одной компанией то можно обновлять воду каждый час, главное чтобы хватило дров на поддержание нужной температуры.

Процесс использования банного чана

Растопку огня можно начинать сразу после начала наполнения емкости. Огонь разводится прямо под чаном, главное, чтобы в него набралось хотя бы 50 литров воды. Для прогрева его до комфортных 35-41 градуса достаточно 30-35 минут, но это при условии постоянного горения огня. После того как будет разожжен огонь и чан начнет набираться водой обычно проводится установка лестницы и запаривание веников.

Во время принятия процедур обязательно необходимо следить за температурой воды – наиболее комфортная температура – это 35-41 градус. Выше 41 градуса,температуру для начинающих не рекомендуется повышать.

После окончания помывки вода сливается, а огонь тушится. Слив воды примерно по времени занимает столько же времени что и заполнение. После того как вода ушла, чан необходимо промыть проточной водой и после просушки накрыть крышкой или затеняющим брезентом. Это нужно для того, чтобы кедровая обшивка высохла естественным образом, а не под действием солнца растрескалась и начала выделять смолу.

Некоторые особенности конструкции

Практически все банные чаны, производимые в России окрашиваются специальной жаростойкой краской, при этом, это делается в несколько слоев. Краска отлично защищает сталь от атмосферных осадков, ей не страшна высокая температура и ультрафиолет, но вот механическое воздействие и химически активные моющие средства ей противопоказаны. Поэтому мытье делается теплой водой с обычным мыльным раствором мягкой тканью или губкой.

Банный чан своими руками: чертежи

Перед изготовлением банного чана своими руками продумывают место его установки. Оценивают привязку к коммуникациям и соседним строениям

Во внимание берут срок эксплуатации. Если он будет меньше 2 лет, то проект невыгоден экономически. При желании разместить емкость внутри бани рассчитывают несущую способность фундамента и необходимость монтажа дополнительных опор

В закрытом помещении не разжигают открытый огонь, т. к. угарный газ приведет к отравлению. Продумывают конструкцию печи под чан и способ вывода дыма. Учитывают способ наполнения емкости и отвод жидкости, проливающейся через края

При желании разместить емкость внутри бани рассчитывают несущую способность фундамента и необходимость монтажа дополнительных опор. В закрытом помещении не разжигают открытый огонь, т. к. угарный газ приведет к отравлению. Продумывают конструкцию печи под чан и способ вывода дыма. Учитывают способ наполнения емкости и отвод жидкости, проливающейся через края.

После подготовки места разрабатывают чертеж. Пример можно видеть выше. Так как самостоятельно невозможно сделать полусферу с диаметром в 2 метра, емкость собирают из отдельных частей. Каждая из них представляет собой равностороннюю трапецию.

Для придания плавной формы ее выгибают в двух точках, как видно на примере второго чертежа. Чтобы правильно рассчитать компоненты, изготавливают масштабную модель из картона.

Части склеивают скотчем или другим материалом, как это видно на фото выше.

После замеров теорию проверяют на практике, изготавливая по чертежам чан из металла в масштабе, как показано на фото. Это необходимо для определения количества расходников и прочности шва.

Из листового металла вырезают части по реальным размерам и изгибают с заданным радиусом для достижения диаметра в 2 или больше метров. Стенки не проваривают цельным швом, их закрепляют прихватками, чтобы внести корректировку, если она понадобится.

Если все в порядке, то места стыка проваривают полностью, следя, чтобы не возникло перекоса из-за температурного расширения. Для укрепления листового металла в два уровня закрепляют ребра жесткости, как видно на фото выше. Они компенсируют давление воды и снижают нагрузку на швы.

Если чан будет стоять отдельно, то под него сооружают каркас. Используют квадрат с сечением 60 мм. Предусматривают возможность слива воды из емкости. Для этого к днищу приваривают отрезок трубы диаметром ¾ дюйма, на конце нарезают резьбу и накручивают кран. Далее сверлят отверстие, соединяя банный чан с патрубком.

Внутри емкость облагораживают лавочкой, делают деревянное дно или выкладывают его из речного камня, чтобы ноги не касались поверхности, подвергающейся нагреву. Для удобства по контуру фиксируют деревянные перила.

Для удобства сбора золы, если под банным чаном не будет печки, устанавливают ящик по примеру того, что есть на фото выше. Снизу размещают решетку, по бокам сверлят отверстие для циркуляции воздуха. Устанавливают его на направляющие, которые исключат его смещение с заданной траектории.

Для удобства подъема в банный чан устанавливают лестницу из лиственницы или террасной доски. Из оргстекла вырезают крышку, которая уменьшает испарение и способствует быстрому нагреву воды.

Чугунный чан для бани

Чугун — высокоуглеродистый металл, имеющий большой вес. Изготовить банный чан из него в домашних условиях невозможно, поэтому их собирают на производстве методом заливки в формы. Преимущества материала:

  • теплоемкость;
  • толщина стенки;
  • срок службы.

Благодаря толстым стенкам вода нагревается дольше, но и длительное время сохраняет температуру, что важно при минусовых температурах. Есть и недостатки:

Вес чана для четырех человек достигает 1,2 тонны. Для установки потребуется погрузчик, который доставит его на место. Убрать емкость на хранение невозможно, поэтому сооружают накрытие, чтобы защитить изделие от ржавления

При выборе внимание обращают на качество изготовления. Края должны быть зашлифованы, без облоя

Анализируют пористость и однородность толщины стенки по всему чану. Берут во внимание гарантию, которую готов предоставить производитель. Если емкость окрашена, то состав должен быть огнестойким, т. к. поверхность будет подвергаться воздействию открытого огня.

Разновидности

Существует целый ряд разновидностей сооружений. На рынке представлены купели, банные чаны с подогревом, на бревнах, подвесные и большие по своим размерам варианты. При выборе конструкции рекомендуется руководствоваться собственными предпочтениями, а в некоторых случаях — медицинскими показаниями. Подвесные чаны могут стать оригинальным вариантом. Необходимо помнить о том, что такое устройство соорудить самостоятельно почти не представляется возможным, поскольку требуется задействование специализированной техники и инструментов. При возведении такой конструкции необходимо соблюдать базовые правила безопасности.

Для подогрева бани используется как древесина, так и обычные металлические печи. Наиболее безопасный — второй вариант. В первом случае стоит внимательно следить за степенью нагретости конструкции, поскольку не исключено получение ожогов. Чаны еще отличаются размерами. Здесь стоит останавливать свой выбор исходя из количества человек, которые будут пользоваться такого рода сауной под открытым небом. Купели — это классический вариант.

Делаем купальную чашу для бани: с чего начать

Купание в чанах привлекает многих. Многие хотят их приобрести. Но лучший вариант – сделать своими руками. Обойдется это существенно дешевле. Решившись на самостоятельное изготовление, следует тщательно продумать следующие отправные моменты:

  • подобрать подходящий материал. Зачастую предпочтение отдается листовой конструкционной или нержавеющей стали 2-5 мм толщиной;
  • определиться с размерами чана-банного котла и способом его установки;
  • подобрать эффективное защитное покрытие для металла;
  • разработать схему сидений и опоров под ноги.

Этим предварительные важные моменты не исчерпываются. Так в частности, нужна продуманная система подогрева и слива воды. Однако по этой части изобретением велосипеда заниматься не стоит. Лучший способ – позаимствовать проверенные промышленные схемы.

Банный чан из стали

Купание в чане чугунном – это, конечно, здорово. Но не может быть и речи о том, чтобы сделать его своими руками. Препятствий этому довольно много. Поэтому, готовясь к самостоятельному изготовлению, следует рассматривать лишь самодельный чан для бани из стали.

Правильный выбор материала на банный чан: какой лучше

В случае с нержавейкой, обеспечивающей более высокую долговечность, придется воспользоваться услугами профессионального сварщика.  Собственными же силами вполне можно сварить лишь котел из стали совершенно обычной.

Чертежи, габариты и порядок изготовления

Самодельный чан для закарпатской бани должен иметь такие габариты, которые обеспечивают достаточную простоту ухода. Традиционно они имеют форму усеченных пирамид с 6 или с 8 гранями. Иначе говоря, чаша получается не круглой, а многоугольной. Ниже приводим чертеж одного из подобных вариантов.

Как правило, диаметр банного чана выбирается в пределах 220-260 см, а его глубина – 60-80 см. Банный чан многогранной формы имеет следующие достоинства:

  1. Упрощается вакраивание и сварка отдельных элементов, имеющих прямые, а не криволинейные грани.
  2. Облегчается замена одного из элементов конструкции, если в этом возникает необходимость.
  3. Гарантируется большее удобство сидящим в купели, спины которых опираются не на скругленную, а на плоскую поверхность.

Монтаж обливной купели

Обливная купель представляет собой деревянное ведро с поплавковой системой, закрепленное при помощи кронштейнов на стене бани. Поплавковая система располагается в верхней части ведра, а ее патрубок проходит сквозь стенки емкости и соединяется с гибким шлангом, который подключен к водопроводу или накопительному баку.

При заполнении ведра водой поплавок поднимается до определенного уровня и перекрывает струю, благодаря чему вода не выливается через край. Как только уровень воды в купели снижается, поплавок снова открывает отверстие. При отсутствии водопровода емкость наполняется вручную.

Самостоятельно сделать ведро из дерева можно, но при отсутствии бондарских навыков этот процесс займет немало времени, да и само изделие будет не таким прочным и красивым, как покупное. А вот установить такую купель вполне по силам даже тем, кто подобного опыта не имеет, поскольку монтаж очень прост

Самое важное – заранее приготовить все необходимое, чтобы в процессе работы не отвлекаться на поиски нужных деталей. Если вы все-таки решили собрать купель своими руками, используйте чертеж


Схема сборки обливного ведра вид сверху)

Для облегчения работы нужно вырезать из картона шаблоны по приведенному выше чертежу, и по шаблонам выпилить детали для ведра из досок 100х10 мм. Скрепляют изделие ободами из стальной ленты шириной 50 и толщиной 2 мм. В качестве заклепок для обручей применяют проволоку-пятерку.

Для монтажа купели понадобится:

  • брус 40х50 мм;
  • ножовка;
  • дрель;
  • саморезы и болты;
  • рулетка;
  • уровень;
  • отрезок прочного шнура;
  • поплавковая система;
  • гибкий шланг.

Для начала нужно определиться с местом и высотой установки купели. Обычно ее крепят в моечной, поскольку там уже оборудован слив и подведена вода. Итак, определяют удобное место для купели, затем рассчитывают высоту крепления: самый высокий член семьи должен стать у стены и вытянуть руки к потолку. Замеряют расстояние от пола к кончикам пальцев и прибавляют высоту ведра. Как правило, высота крепления составляет 2,2-2,5 м.

Оставляют на стене метки для крепления купели при помощи уровня, отмеряют вверх еще 15-20 см и выводят в эту точку водопроводную трубу. Конец трубы соединяют с гибким шлангом. Если планируется наполнять купель вручную, этот этап пропускают. Теперь можно приступать к установке емкости.

Шаг 1.
Делают кронштейны из бруса: распиливают брус на заготовки по 40 и 60 см и складывают 2 прямоугольных треугольника. Оба торца длинной стороны спиливают под углом 45 градусов, скрепляют детали саморезами. Все отрезки обязательно обрабатывают рубанком и ошкуривают до гладкости.

Шаг 2.
С внешней стороны треугольников набивают планки, как показано на фото, затем скрепляют планки тремя поперечинами.

Шаг 3.
На концах выступающих углов кронштейнов просверливают отверстия под болты, которыми будет крепиться купель. По бокам ведра также сверлят отверстия, вставляют емкость между кронштейнами и проверяют, насколько легко она заходит.

Шаг 4.
В передней части ведра на самом верху сверлят небольшое отверстие и продевают шнур. В ушко ведра, расположенное в задней части, продевают патрубок поплавковой системы и закрепляют.

Шаг 5.
В деревянном каркасе и проделывают отверстия под крепежи, такие же отверстия сверлят в стене по меткам. Приставляют изделие к меткам на стене, наживляют болтами. Еще раз поверяют расположение креплений относительно горизонтали, чтобы исключить перекосы. Далее вставляют и закручивают дюбели, вешают ведро, подсоединяют патрубок к шлангу.

Материалы

Материал, из которого изготовлен банный чан, играет важную роль и влияет на срок эксплуатации. Емкости должны быть исключительно железные, ведь они подогреваются огнем и обязаны выдерживать высокую температуру. Традиционными считаются чугунные или чаны из стального сплава.

Для производства полукруглой емкости расплавленный чугун заливают в приготовленную форму. Там металл остывает, и образовывается идеально гладкая поверхность, в которой нет ни единого шва. Емкость не будет деформироваться во время контакта с нагретыми кирпичами или непосредственно с огнем. Но следует помнить, что чугунное изделие будет долго греться, а это расход дров. К тому же материал обладает большим весом – для монтажа потребуется специальная техника. Чугун считается хрупким, поэтому при установке нужно быть аккуратным. Служить емкость будет до пятнадцати лет, а это внушительный срок.

Чан из нержавейки пользуется большим спросом и обладает многими преимуществами. Для его производства специалисты берут несколько частей, тщательно проваривают каждый шов и проверяют на отсутствие дефектов. Черная сталь также используется для изготовления, но нержавейка практичнее, так как не поддается коррозии. Ухаживать за таким чаном очень просто – достаточно использовать бытовую химию.

Стальные емкости пользуются спросом по разным причинам. Прежде всего они быстрее нагреваются и поддерживают температуру, а это значит, что расход дров небольшой. Вес легкий, поэтому установить можно своими силами. Что касается стоимости, все зависит от производителя, а также параметров емкости, но это мудрое вложение в здоровье и полезный отдых.

Устройство чана

Лестница

Лиственница, обработка защитным составом, нержавеющий крепеж, цвет на выбор

Деревянные вложения

Верхняя окантовка, сидение, подножник. Лиственница, обработка защитным составом, нержавеющий крепеж, цвет на выбор

Наружная поверхность чана на выбор

  • — Матовая
  • — Зеркальная
  • — Сатинированная
  • — Покраска термостойкой эмалью

Внутренняя поверхность чана на выбор

  • — Матовая
  • — Зеркальная
  • — Сатинированная

Основание чана

  • — Теплоемкая печь
  • — Открытая подставка
  • — Закрытая подставка
  • — Подвес чана на деревянной треноге

Слив

Полностью готовая система слива воды с шаровым краном и переходной муфтой под шланг

Защитный чехол

Популярные производители

Компания «Сибирский Банный Чан» является одной из лучших в данной области. Главным показателем качества можно назвать наличие четырех патентов и сертификации. Производитель получил право выпускать емкости определенной формы, поэтому можно смело рассматривать продукцию, если хочется принимать банные процедуры на своей территории. Для изготовления используется высококлассная сталь, которая противостоит механическим повреждениям и коррозии.

Для комплектующих применяется кедр с высокой влагоустойчивостью, прочностью и длительным сроком службы

Также древесина положительно влияет на организм, очищает от бактерий воздух, что не менее важно. Сибирские банные чаны представлены в разных конфигурациях

«Сергеев Чан» производит и продает продукцию, доставляя ее в любой регион. Преимуществом банных чанов является то, что они выпускаются из пищевой нержавеющей стали, отделка сделана из сосны и лиственницы. Вниманию покупателей предлагается около пятидесяти комплектаций.

Закарпатский чугунный чан можно заказать в компании «Чан-Чугунный», который выпускает емкости высшего качества с соблюдением всех требований. Стоит отметить, что можно выбрать даже любой цвет отделки. Предварительно предоставляется консультация специалиста, также есть детальное описание изделий, их характеристики и параметры.

Японский банный чан с подогревом носит название Фурако. Компания «Фитогородник» предлагает бани такого вида. В ассортименте есть емкости с композитной вставкой, печью встроенной или внешней. Основным древесным материалом выступает алтайский кедр, который обладает полезными свойствами и сохраняет их на протяжении длительного времени. Такую купальню можно установить в собственной бане или на улице под открытым небом.

Обзор видов

Конструкция банного чана может быть разной – в зависимости от формы, места нахождения и наличия дополнительных элементов. Есть две основные категории – подвесные и встроенные установки. Чан можно поставить как снаружи, так и внутри, зачастую его монтируют под открытым небом на свежем воздухе.

Встроенные

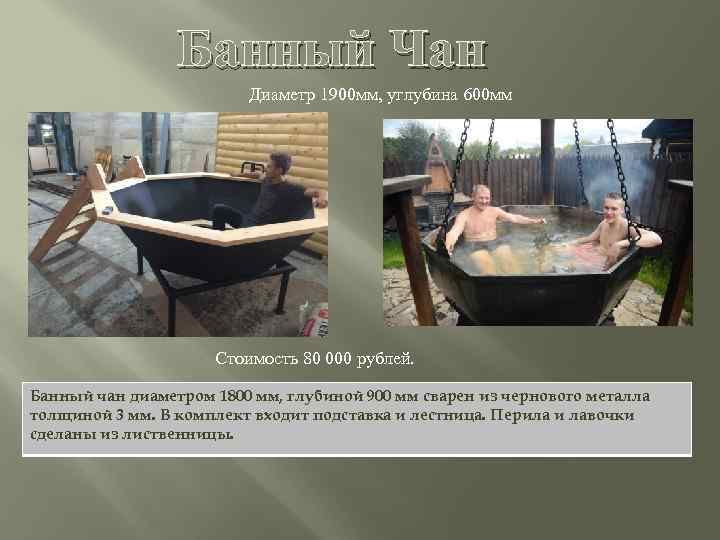

Такая конструкция монтируется на построенном постаменте, который сделан из профилированной трубы. В некоторых чанах он может закрываться и быть облицован декоративным материалом, который обладает пожаростойкостью. Зачастую это кирпич, терракотовая плитка или камень. Под конструкцией готовится место для очага либо встраивается печь, чтобы поддерживать температуру воды в емкости. По правилам она должна достигать 45 градусов по Цельсию, так как это наиболее комфортно в зимнее время.

Изделие предлагается в нескольких размерах, поэтому для начала необходимо определиться, сколько человек нужно размещать. Внутри устанавливаются скамьи из натурального дерева, у них удобные спинки, а в некоторых моделях имеются подлокотники.

Подвесные

Такие банные чаны подвешиваются на цепях и крепятся к треногам, которые могут быть и металлическими, и деревянными. Опорами служат семиметровые бревна, так как они способны выдерживать вес чана. Этот вариант подходит для парения на свежем воздухе, ведь оно оказывает молодильный эффект, к тому же контраст весьма приятный, особенно если это зимнее время. Уличный привлекает многих, поэтому если есть свободное место на участке, то можно установить конструкцию, подогреть воду на костре и наслаждаться банными процедурами.

Что касается размеров купальни, есть несколько вариантов, однако практически каждый изготавливается с восьми гранями

Параметры влияют на вместительность, поэтому следует обратить внимание на диаметр. Показатель глубины общий: у малого, среднего и большого – 1 м. Максимальная вместительность – десять человек, диаметр такого чана достигает 2,5 метра

Емкость среднего размера подходит для шести-восьми людей, диаметр равен 2,25 м, а у малого – 1,9 м, поэтому он будет комфортен для купания четырех-шести отдыхающих

Максимальная вместительность – десять человек, диаметр такого чана достигает 2,5 метра. Емкость среднего размера подходит для шести-восьми людей, диаметр равен 2,25 м, а у малого – 1,9 м, поэтому он будет комфортен для купания четырех-шести отдыхающих.
