Какой выбрать каркас для гаража: металлический или деревянный? чертежи и фото-материалы

Из чего построить гараж

Быстрее всего поставить на участке незатейливую металлическую ракушку. Но она вряд ли сможет вместить необходимые для строительства дома материалы. А потом такой гараж будет плохой защитой для автомобиля. Поэтому большинство обладателей загородных соток выбирают другие варианты для решения проблемы хранения сначала стройматериалов, а затем и авто. Они просчитывают варианты на пару шагов вперед. Чтобы построить гаражный бокс быстро и без лишних вложений, можно использовать различные материалы и способы строительства.

Гараж на основе каркаса из металлоконструкций

Такой каркасный автобокс можно возвести буквально за несколько недель. Под это сооружение не нужно делать капитальный фундамент. Также для строительства не понадобится строительная техника или специальное оборудование. Все можно сделать своими руками, пригласив в помощники кого-то из родных или соседей.

Если приобрести готовый металлический конструктор, то самой трудоемкой и длительной работой будет организация легкого фундамента и пола под гараж. И это связано не столько с длительностью самой работы по заливке фундамента цементно-песчаным раствором, сколько со временем, необходимым для застывания фундамента. Бетон набирает 70% прочности через 28 суток после заливки. Лишь после этого фундамент можно нагружать.

Для фундамента достаточно сделать траншею глубиной и шириной по 0,5 м. Над уровнем земли фундамент поднимают на 0,2-0,3 метра. Внутреннее пространство подсыпают гравием. Для улучшения качества пола можно сделать цементную стяжку.

После созревания фундамента и стяжки можно приступать к сборке металлоконструкций. К готовым сборным конструкциям всегда прилагается инструкция по сборке, поэтому этот процесс не вызывает никаких трудностей.

Обшивается каркас металлическим профнастилом. Изнутри его можно утеплить пенопластом или каменной ватой (минеральной ватой). Последний вид утеплителя более предпочтителен, поскольку гараж — это всегда пожароопасное помещение. А минеральная вата — материал огнестойкий.

Если для хранения стройматериалов утепление не играет большой роли, то для последующей эксплуатации автомобильного бокса оно важно. А еще можно облагородить сооружение, обшив его сайдингом

Автобокс из сэндвич-панелей

Технология возведения гаража из этого материала мало чем отличается от строительства из металлоконструкций, поскольку под сэндвич-панели также организуют металлический каркас, к которому крепятся панели.

Особо следует принять во внимание, что при резке сэндвич-панелей нельзя использовать электропилы. Диски или полотна пил двигаются очень быстро, поэтому они нагреют и заплавят наружный слой панели

Для крепления панелей к каркасу необходимы саморезы со специальными резиновыми уплотнителями под головкой. Они препятствуют повреждению наружного слоя панели.

Если листы хорошо подогнаны друг к другу, а их толщина достаточно большая, то автомобильный бокс получится теплым. В противном случае его (как и металлический гараж) можно утеплить изнутри.

Сэндвич-панели имеют достаточно привлекательный внешний вид, поэтому гараж, построенный из этого материала, обшивать снаружи не нужно.

Быстровозводимые гаражи из других материалов

Достаточно быстро можно построить домик для автомобиля из бруса, газобетонных или других блоков, из винилового блок-хауса, который отлично имитирует деревянный брус. При возведении укрытия для автомобиля из этих материалов сооружение может создать единый ансамбль с домом из этого же строительного материала.

Постройки из этих материалов можно делать даже двухэтажными. На втором этаже можно расположить мастерскую или комнату отдыха и уединения. Это часто бывает важным для главы семейства.

Для такого строительства нужно иметь определенные знания, навыки и квалификацию. А еще разумнее будет пригласить профессиональных строителей. Работа будет сделана быстрее и качественнее.

Для постройки автомобильного ангара из вышеназванных материалов обязательно нужно закладывать капитальный фундамент. Он может быть столбчатым или ленточным. Фундамент можно организовать и в виде монолитной плиты.

Если постройка будет из бруса, то фундамент должен быть поднят над уровнем земли и оснащен хорошей гидроизоляцией. В противном случае дерево начнет достаточно быстро подгнивать снизу.

Сооружение гаража из этих материалов займет больше времени и потребует больших материальных затрат. Однако и это будет быстрее, чем строить гараж из кирпича или камня.

Конструктивные особенности каркасников

Каркасник – строение, полностью возведённое из дерева. Металлические здесь только крепежи и соединительные элементы (перфорированные уголки и пластины). Название технологии «говорящее», информирующее о том, что основа строения – каркас. После его обшивки выбранным материалом получают полноценное здание с несущими и ненесущими стенами, стропильной системой и перекрытиями.

Различают три технологии возведения построек этого типа:

  1. Канадская. Отличительная особенность – в применении СИП-панелей. Эти изделия состоят из толстого (10-20 см) пенополиуретана, с обеих сторон оклеенного полотнами ОСП (ориентированно-стружечной плиты) толщиной 9-12 мм.
  2. Каркасно-щитовая, подразумевающая сборку крупногабаритных панелей из досок и последующую их установку в проемы каркаса.
  3. Каркасно-рамочная. Наиболее простая в реализации, позволяющая выполнять весь комплекс работ своими руками, без привлечения помощников и грузоподъёмной техники. Далее будет рассмотрен именно этот способ строительства гаража.

Основные элементы каркасного строения

Каркасная постройка состоит из следующих элементов:

  • фундамента;
  • нижней обвязки;
  • каркаса стен из вертикальных рядовых и угловых стоек;
  • обшивки;
  • верхнего перекрытия;
  • стропильной системы (отсутствует у строений с плоскими кровлями);
  • крыши.

Используемый в строительстве пиломатериал – брус сечением 100х100 или 150х150 мм и доски сечением 15х50 мм и 25х20 мм. Обшивка – плиты ОСП толщиной 9 мм.

Нужен ли брус?

В остальном она уступает брусу. При проектировании учитывают, что для неё допустимы нагрузки на 15% меньше, чем для цельного пиломатериала. Но гараж – лёгкое строение, не предполагающее солидного давления на фундамент и перекрытия. Поэтому в целях экономии и удобства собственноручной переноски пиломатериалов можно безбоязненно использовать балки из пакета досок.

Готовые проекты

Строительство каркасного гаража по своей технологии проще, но без составления проекта не обойтись. Чтобы понять, каким должно быть будущее строение, можно позаимствовать идеи уже с готовых схем. Для облечения задачи представим несколько проектов, которые пользуются наибольшей востребованностью у потребителей.

Простые варианты

Вариантов каркасных гаражей предназначенных для одного автомобиля с небольшим запасом для хранения вещей и инструментов существует много. На рассмотрение будут представлены самые удобные проекты с разным функциональным наполнением:

Построить каркасный гараж можно из досок размерами 6×4 м – простейшая конструкция с двускатной крышей. Фундамент монтируется из бетонных плит. В проекте предусмотрено наличие небольшого окна для обеспечения дневного освещения. Кроме гаражных ворот, устраивается дверь для выхода на улицу.

Деревянный гараж на 2 машиныИсточник es.decorexpro.com

Гараж с дополнительной кладовой. В проекте учтено место для одного автомобиля и подсобного помещение, обустраиваемое под кладовую. Запланировано окно в одной из боковых стен и дверь, через которую можно попасть в подсобку.

Проект гаража с кладовойИсточник sk-amigo.ru

Простой гараж с односкатной крышейИсточник ro.decorexpro.com

Вариант эконом. Строение 6×4 м. В нём предусмотрено место для одного авто. В таком помещении можно распланировать место для полок для хранения инструментов и размещения стола-верстака. Входные двери и окна не предусморены.

Гараж для одной машины обойдется недорогоИсточник sk-amigo.ru

Гараж, совмещённый с домом, что позволяет сэкономить материал на постройке одной стены. Преимуществом является тот факт, что предусмотрен ход из дома в гараж. Дополнительной двери на улицу и окон нет. Размеры позволяют разместить не только автомобиль, но и маленькую мастерскую или хозблок.

Гараж, прилегающий к домуИсточник kievnovbud.com.ua

Двуместные гаражи

Во многих семьях, особенно живущих за городом, имеется в обиходе два автомобиля. В этой ситуации вполне логично сооружать гараж по каркасной технологии на две единицы техники. Ниже рассмотрены несколько вариантов:

Простой проект каркасного гаража 6×8 м. По себестоимости недорогой, но надёжный для сохранности автомобилей. В нём предусмотрена перегородка для разъединения мест для техники. Дверь для выхода из постройки отсутствует, но спроектированы окна на боковых стенах. Конструкция, рассчитанная для хранения двух автомобилей с дополнительным подсобным помещением. В нём может устраиваться как кладовка для хранения вещей, так и мастерская. Обязательно предусматривается входная дверь через кладовую. Места для машин не разделяются перегородкой. Ворота раздельные.

Гараж на 2 машины с двойным въездомИсточник lybi.meboganucy.ru.net

Гараж на 2 автомобиля с одним общим заездомИсточник recreationwishlist.org

Строительство каркасного дома наглядно в видео:

Отображение проекта на бумаге

Ознакомившись с нюансами профессиональных проектов и выбрав интересные моменты, приступают к накидыванию идей на бумаге. Для начала определяются параметры гаража и наносятся на схему. Стандартные размеры:

  • 5×6 м;
  • 4,5×6 м;
  • 6×6 м;
  • 6×8 м.

Последний вариант выбирается для постройки двуместного строения. Если требуются большие габариты, то можно увеличить любой параметр вдвое.

После нанесения периметра, отмечают перегородки, размещение окон дверей и прочих желаемых элементов. В случае устройства подсобного помещения, для него отводиться место площадью около 2 м2. Потолочный уровень для удобства монтажа ворот планируется не ниже 2 м.

Схематическое изображение гаражаИсточник b8.mxc.com.ru

В зависимости от установленных размеров, рассчитывается количество материала.

Каркасная конструкция отличная альтернатива капитальному строению, если есть стеснение в финансах. Кроме того, многие потребители предпочитают его из-за значительного сокращения времени на постройку. Но, нельзя игнорировать такой процесс, как составление подробного плана с нанесением всех соответствующих обозначений. Соблюдение технологии – гарантия качества будущего строения.

Особенности конструкции

Перед тем как сделать каркасный гараж, следует оценить его преимущества и недостатки. Эта постройка выбирается довольно часто по разным причинам. К ним относится:

  • конструкция является легкой по сравнению с гаражом из кирпича, разных блоков или бетона, поэтому не приходится делать надежный и дорогостоящий фундамент;
  • для создания конструкции не нужно покупать дорогостоящие материалы, поэтому можно вложиться в небольшую сумму средств;
  • построить каркасный гараж своими руками довольно просто, поэтому не придется тратить много средств на оплату труда специалистов;
  • хранить в созданном строении можно не только автомобили, но и другую технику, представленную мотоциклами, снегоходами или иными аналогичными ТС;
  • можно даже выделить место для создания мастерской.

Каркасное строение можно хорошо утеплить, а также к этому зданию легко подводится электричество и даже отопление.

Выбор фундамента

Все каркасники – легкие постройки и не требуют устройства солидного основания. Для гаража этого типа подойдет любой фундамент:

  • плитный;
  • МЗЛ (мелкозаглубленный ленточный);
  • столбчатый;
  • на винтовых сваях.

Альтернатива традиционным фундаментам

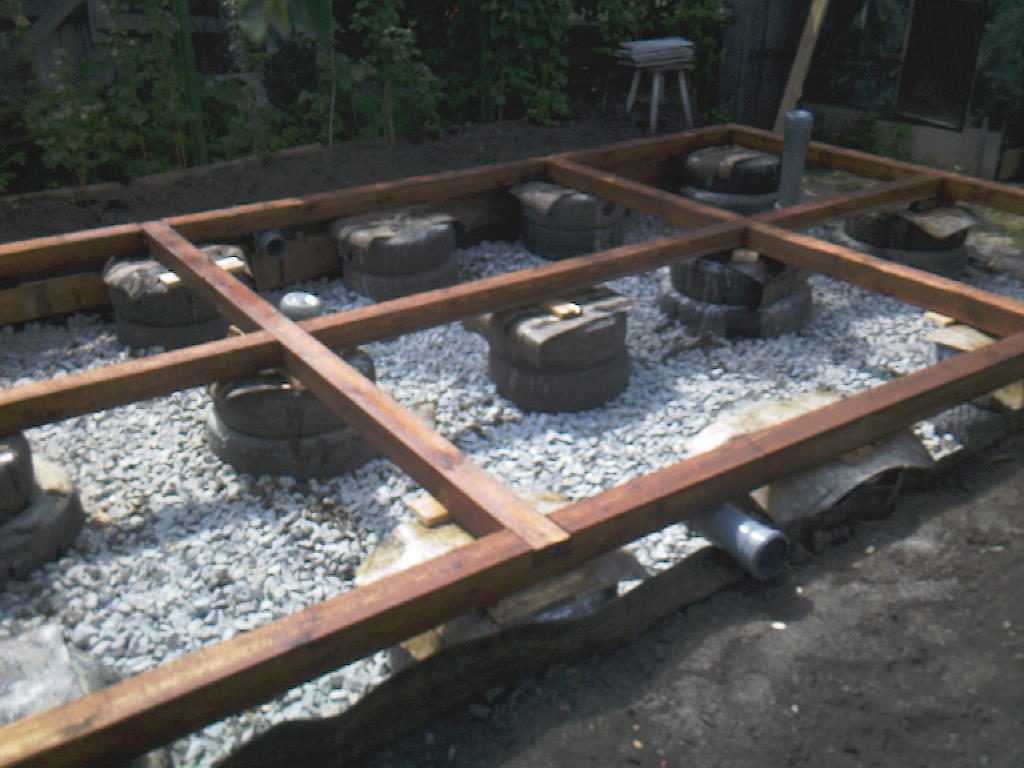

Для небольших одноэтажных строений подойдет самый бюджетный вариант – фундамент Семыкина. Он возводится из автомобильных покрышек, которые являются бросовым материалом. Это существенно удешевляет смету. Внутренние полости покрышек на ¾ заполняют песком и гравием, заливают бетоном.

Фундамент Семыкина запатентован и зарекомендовал себя на практике исключительно с положительной стороны. Он способен выдерживать весовую нагрузку от одно- и двухэтажных строений.

В числе преимуществ основания из автомобильных покрышек:

  • амортизирующие свойства, предотвращающие перекос строения при подвижках грунта в периоды его замерзания-оттаивания;
  • долговечность;
  • дешевизна;
  • высокая скорость возведения.

Критерии выбора фундамента

Оптимальным решением для любого типа строения является плитное основание. Но при его выборе необходимо заранее решить несколько важных вопросов:

  • где будет находиться смотровая яма, и каковы её габариты;
  • где и как будут расположены коммуникации (электропроводка, водопровод, канализация, вентиляция);
  • определить местоположение станков, стеллажей, верстака.

Не всегда удаётся заранее предусмотреть все нюансы обустройства гаража, и в этом случае выбирают ленточный или столбчатый фундаменты. Они предоставляют простор для выбора местоположения всех перечисленных выше элементов строения и его интерьера.

Строительство столбчатого фундамента

Столбчатый фундамент представляет собой комплекс заглублённых в землю опор, расположенных по периметру здания. Возможны несколько способов устройства столбов.

  1. Из кирпичей, уложенных на цементно-песчаный раствор.
  2. Посредством заливки бетоном асбестовых труб сечением 200-350 мм;
  3. Из бетонных блоков.
  4. С помощью монтажа опалубки, армирования и заливки бетона.
  5. Из металлических труб с толщиной стенки более 2 мм и заполненных гравием и цементно-песчаным раствором.

Независимо от выбранного способа устройства опор, потребуется сформировать для них углубления в грунте. Ямы можно выкопать лопатой или пробурить мотобуром. Для фундамента под каркасный гараж оптимальное сечение углублений – 20-25 см.

Этапы строительства:

Шаг 1. Выбор места

Важно, чтобы строение находилось на расстоянии не менее 1,5 м от деревьев, любых ограждений и построек

Шаг 2. Разметка. На этом этапе с помощью лазерного уровня находят угловые точки будущего гаража и отмечают их колышками. Соединяют бечёвкой или полипропиленовым шнуром. Проверяют прямолинейность углов и убеждаются в том, что диагонали прямоугольника равны.

Шаг 3. Подготовка участка. При необходимости выравнивают рельеф выбранного места, срезая возвышенности и убирая грунт за пределы разметки.

Шаг 4. В местах установки столбов натягивают шнурку «от стены к стене». Оптимальное расстояние между опорами (без учета их сечения) – 80-120 см. Чем тоньше столбы, тем меньшую дистанцию между ними выбирают.

Шаг 5. В найденных точках выкапывают или иным образом формируют отверстия в грунте глубиной 100-120 см.

Шаг 6. Из досок сечением 15х150 мм изготавливают опалубку в виде полых коробов требуемого размера.

Шаг 7. На дно каждой ямы насыпают слой песка толщиной 5-10 см и 10-15 см слой щебня. Тщательно утрамбовывают каждый.

Шаг 8. Устанавливают опалубку в ямы, выравнивают по уровню.

Шаг 9. Из прутков арматуры связывают прямоугольные стержни и устанавливают их в опалубку.

Шаг 10. Вручную или в бетоносмесителе готовят цементно-песчаный раствор с наполнителем из гравия.

Шаг 11. Заполняют опалубку бетоном с уплотнением каждого его слоя.

Шаг 12. После застывания столбов разбирают опалубку.

Шаг 13. Проверяют ровность расположения опор по горизонтали. Используют двухметровый пузырьковый уровень. Допустимы отклонения не более 5 мм.

Строительство каркасного гаража из дерева своими руками

При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.

Первым этапом работ станет разметка участка и монтаж винтовых свай.

Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса

Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.

Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.

Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой.

Аналогично собираются и ставятся на место остальные стенки.

Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.

Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.

Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.

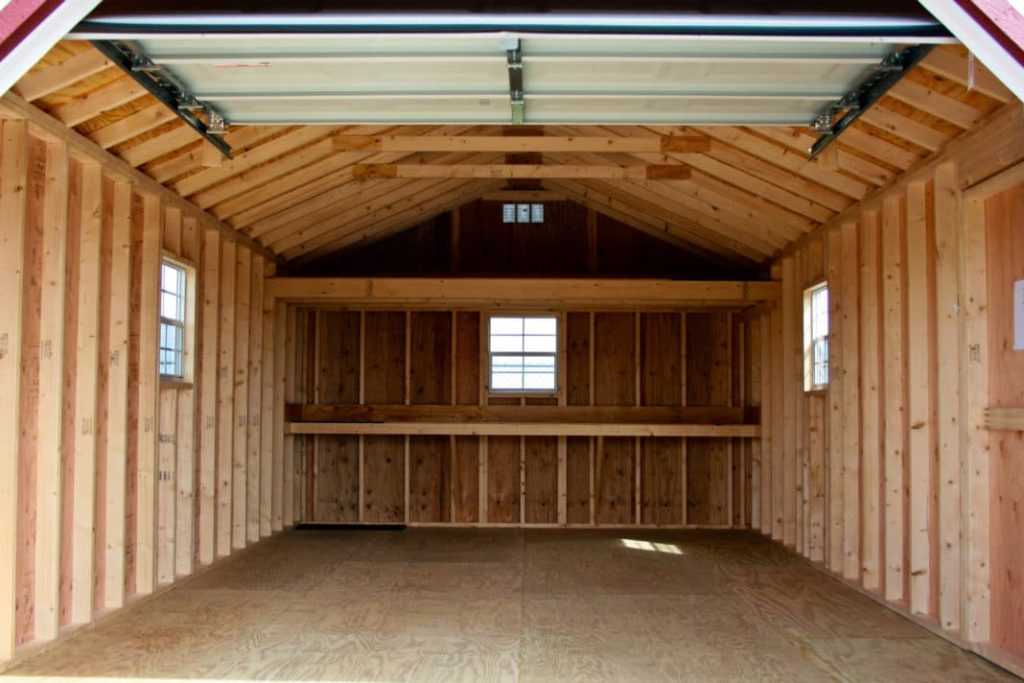

После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.

Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.

Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.

Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.

– 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый при большой снеговой нагрузке может привести к проломам крыши.

На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.

После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.

Желательно усилить стропильную систему дополнительными горизонтальными балками.

Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.

По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.

Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.

После завершения кровельных работ монтируют ворота и калитку.

Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.

Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.

Чертеж каркаса будущего гаража

Без проекта, составления подробной схемы с указанием размеров гаража, толщины стен, глубины заложения фундамента стройка не начнется. К делу следует подойти серьезно: несмотря на облегченную конструкцию, гараж обладает определенным весом, просто на грунт его ставить нельзя. Все узлы, детали каркаса стойки, балки рассчитываются или выбираются типовыми, после уточнения нагрузок.

Для металлического каркаса на стадии проектирования потребуется назначить тип сборки – сварка, на болтовых соединениях или комбинированная. Она определит трудоемкость и конкретную конфигурацию остова. Деревянные детали традиционно скрепляются гвоздями, стяжками, скобами. При отказе от «глубокого» проектирования, сборочной схемы необходимо составить хотя бы пошаговую зарисовку – с ней будет проще и быстрее выполнять сборку.

Некоторые источники умаляют роль чертежей и эскизов при строительстве гаража. Между тем, перенося свои идеи на бумагу, проще контролировать процесс, ведь в голове всего не удержишь, а любая мелочь, упущенная на начальной стадии, может изменить ход работ, заставить пойти на ненужные траты или замену материалов.

Фактически, от заказчика нужно понимание – каковы размеры будущего гаража, его длина/ширина/высота, где располагаются ворота и их тип (сдвижные, распашные двухстворчатые, с электроподъемником и так далее).

Необходимые инструменты и материалы

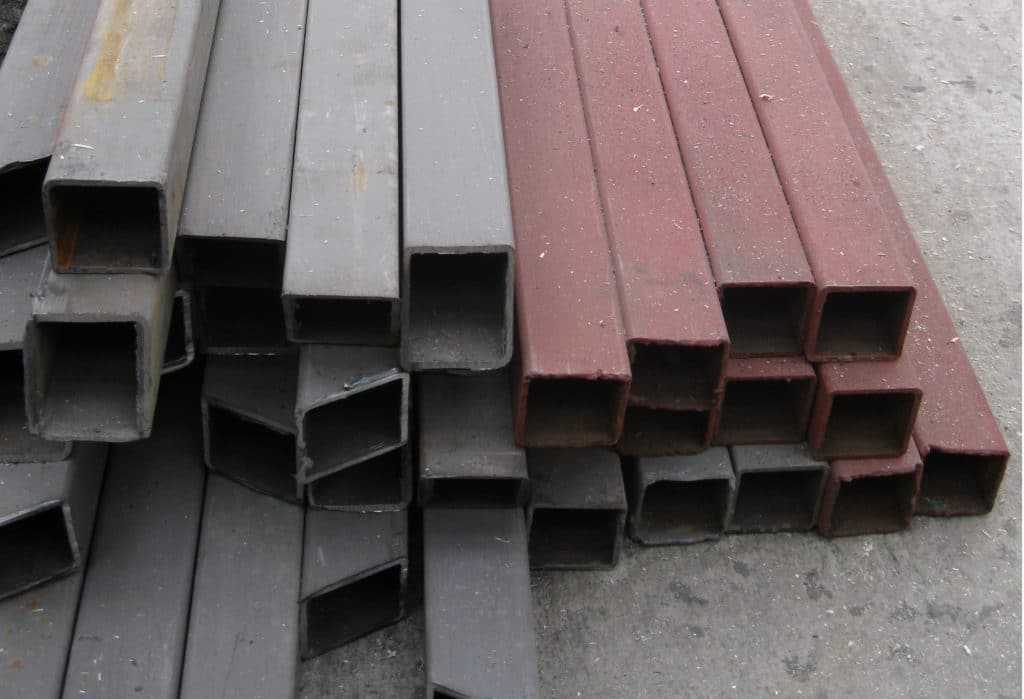

Профилированная труба

Когда проект (эскиз) разработан, следующим этапом выполнения работ, будет приобретение выбранных материалов и подготовка необходимого инструмента.

Для монтажа фундамента, в зависимости от его конструкции, понадобится кирпич и цементный раствор, бетон, винтовые сваи или ж/б плиты.

Для изготовления каркаса – металлическая профильная труба сечением 100х100, 100х80, 60х60 и 60х40 мм, а также листовой металл толщиной 4,0 мм.

Для обшивки каркаса – листы ОСБ, фанера или профилированный металлический лист, а также вагонка и сайдинг.

Для утепления – минеральная вата или пенопласт, для гидроизоляции – рубероид.

Для выполнения работ понадобятся: сварочное оборудование, углошлифовальная машинка («болгарка»), шуруповерт, слесарный инструмент и крепежные элементы.
