Технология возведения каркасного гаража своими руками

Прежде чем строить гараж из металлических труб, рекомендуется очистить от растительности и выровнять участок. По окончании этих работ следует нанести разметку, согласно ранее составленному чертежу. Для этого в местах, где будут располагаться углы сооружения, вбиваются колышки, которые соединяются между собой веревкой.

Металлопрофиль не рекомендуется складировать на голой земле. Материал, необходимый для успешного строительства гаража из труб, следует укладывать на доски.

Конструирование фундамента и пола

Фундамент обеспечивает прочность всей конструкции. Для гаража из металлических труб пойдут следующие виды бетонной основы:

  1. Плитный. Этот вариант наиболее дорогостоящий, так как предусматривает заливку бетона по всей площади гаража. Единственный плюс плитного фундамента заключается в том, что сразу формируется пол помещения.
  2. Ленточный. Бетон заливается по периметру сооружения. Ленточный фундамент обеспечивает прочность металлической конструкции и отличается сравнительно низкой ценой.
  3. Свайный. Предусматривает вбивание в землю нескольких столбов, к которым привариваются боковые грани каркаса.

Последний вариант считается оптимальным при строительстве гаража из металлических труб. Монтаж фундамента проводится в несколько этапов:

  1. Выкапываются ямы по углам будущей конструкции, согласно нанесенной разметке.
  2. В яму закладывается «подушка» из щебня и песка. Материалы укладываются по слоям, каждый из которых утрамбовывается и увлажняется.
  3. На дно ямы укладывается гидроизоляция.
  4. В ямы выкладывается шлакоблок так, чтобы один оставался выше уровня земли.

По окончании работ между столбами закладывается бетонная стяжка с железной арматурой. После застывания раствора монтируется пол. В данном случае можно применять любой подходящий вариант: покраска, укладка прорезиненного покрытия или иное.

Стены

Возведение стен начинается с закладки анкерных болтов в фундамент. Для этого в шлакоблоках высверливаются отверстия по данные детали. Затем выполняются следующие виды работ:

  1. Вдоль периметра сооружения укладывается металлический профиль, который следует сварить между собой.
  2. По бокам устанавливаются трубы и привариваются (закрепляются посредством болтов) к нижней обвязке.
  3. Вертикальные опоры соединяются между собой трубами меньшего диаметра.
  4. Сверху на вертикальных опорах устанавливается вторая обвязка, на которой крепятся фермы под будущую крышу.

Количество ферм рассчитывается, исходя из размеров сооружения. Для гаражей под одну легковую машину потребуется установка не более четырех таких элементов (2 по краям и 2 в центре).

Фермы конструируются следующим образом:

  • сверху на фронтальной и задней части каркаса устанавливается вертикальная труба высотой 70 сантиметров;
  • с каждой стороны трубы приваривается металлопрофиль;
  • боковой металлопрофиль усиливается вертикальными столбами.

Для небольшого гаража подойдет вертикальная крыша. В этом случае достаточно проложить между элементами верхней обвязки металлические трубы.

Обшивка конструкции

После сборки каркаса начинается монтаж стен. Для этого чаще используется профнастил, так как с этим материалом проще работать. При желании можно обшивать каркас сайдингом, пластиком, OSB-плитами. Каждый из выбранных материалов необходимо защитить от негативного воздействия внешней среды, проведя соответствующую обработку.

В случае если используется профнастил, листы последнего крепятся к каркасу посредством саморезов с резиновыми прокладками.

Крыша

Установка кровли начинается на этапе сварки каркаса. Крыши бывают различных видов и форм. Для частного гаража небольшого размера подойдет односкатная кровля, которая также конструируется описанным выше способом. Отличие в данном случае заключается в том, что центральный столб монтируется на одной из боковых граней сооружения.

Установка ворот

Для ворот потребуется создать два прямоугольных каркаса из труб сечением 60 миллиметров. Боковые грани следует укрепить дополнительными профилями, сваренными по центру.

Затем на каркас гаража и створок навешиваются петли. В конце устанавливаются ворота и обшиваются профнастилом.

Утепление и вентиляция

Для утепления помещения рекомендуется использовать минеральную вату, так как этот материал просто укладывать. Работы начинаются с того, что вдоль каркаса укладывается гидроизоляционный слой из полиэтиленовой пленки или полимерной мембраны. Поверх материала устанавливаются вертикальные рейки, между которыми укладывается минвата. Затем последняя дополнительно гидроизолируется. На конечном этапе монтируется пластик или фанера.

Типы конструкций

Вида всего два: открытый и закрытый. Но вариантов реализации очень много.

Выбирая закрытый тип обычно зашивают стены беседки от пола до потолка. От капризов матушки природы они конечно защищают, но стоит учесть, что в жаркую понадобится достаточная вентиляция.

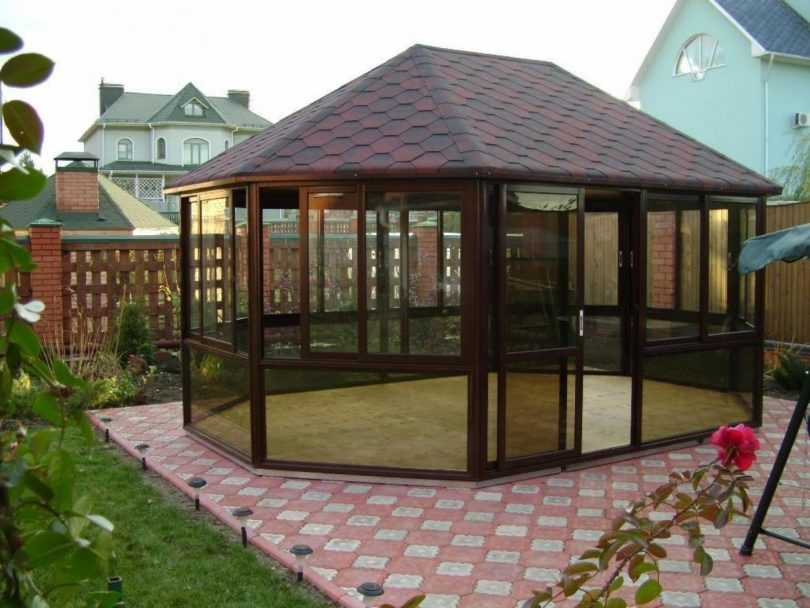

Закрытая от непогоды беседка

Открытое же сооружение преимущественно удобно в летнее время. Имея достаточно света и хороший обзор окружающей среды, вы сможете полностью почувствовать дыхание природы. К тому же этот вариант требуем меньшего бюджета ввиду отсутствия стен.

Бюджетный вариант беседки – открытая

Также металлические беседки для дачи или дома разделяют на стационарные и переносные. Переносные можно разобрать и вне сезона хранить в сарае. Общий каркас конечно состоит из сваренных между собой деталей, но для скрепления между собой своего рода модулей обычно используют болты.

Рекомендуем также прочитать

Для стационарной беседки делают стойки, зарытые в землю и укрепленные фундаментом. Для этого типа можно пристроить мангал или барбекю. В своих габаритах такие беседки конечно значительно больше мобильных.

На примере фото можно увидеть, что для дизайна беседки из металлопрофиля одинаково подойдут и минимализм, и богатый экстерьер.

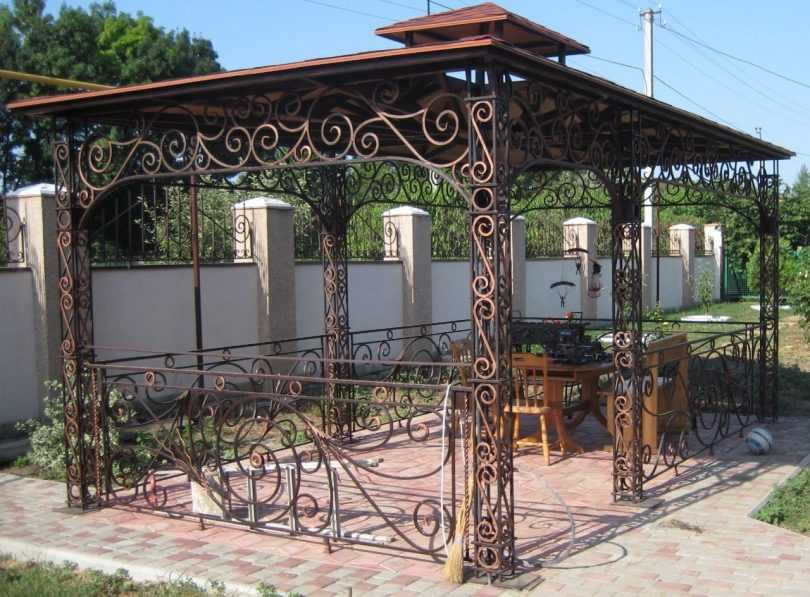

Простая металлическая беседка, при этом красиваяИзящная кованная беседка открытого типа

Создание конструкции постройки

Пошаговая инструкция

Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.

Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.

Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.

Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.

Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.

Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.

На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.

Подобный алгоритм сборки самый простой и удобный.

Видео демонстрирует процесс постройки дома на металлокаркасе:

Сборка элементов кровли

Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.

Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.

Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.

Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.

Проведение электропроводки

В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.

Открытая проводка укладывается обычным способом, с использованием специальных каналов.

Установка скрытой проводки имеет в каркасном доме свои особенности.

Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.

Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.

Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.

Изготовление беседки

Необходимый материал

Прежде чем приступать к изготовлению беседки, необходимо подготовить следующий материал:

  • Профильные трубы.
  • Листы поликарбоната. Данный материал бывает глянцевым, матовым, цветным, прозрачным и полупрозрачным. Выбирать можно любой на свой вкус.
  • Грунтовка по металлу либо специальная антикоррозийная краска.
  • Цемент.

План

Количество материала необходимо посчитать заранее, а для этого надо выполнить план. Чертеж можно сделать самостоятельно, но для этого нужно определиться,как будет выглядеть конструкция, из каких деталей она будет состоять, какова будет ее ширина, длина и высота.

Каркасы бывают разных форм:

  • Прямоугольные;
  • Квадратные;
  • Шестигранные,либо другой формы.

Для выполнения чертежа понадобится лишь чистый лист бумаги и карандаш. Сделать его можно даже «от руки», главное чтобы были нанесены размеры. Также можно взять за основу готовые проекты на нашем портале, внеся в них, по желанию, свои коррективы.

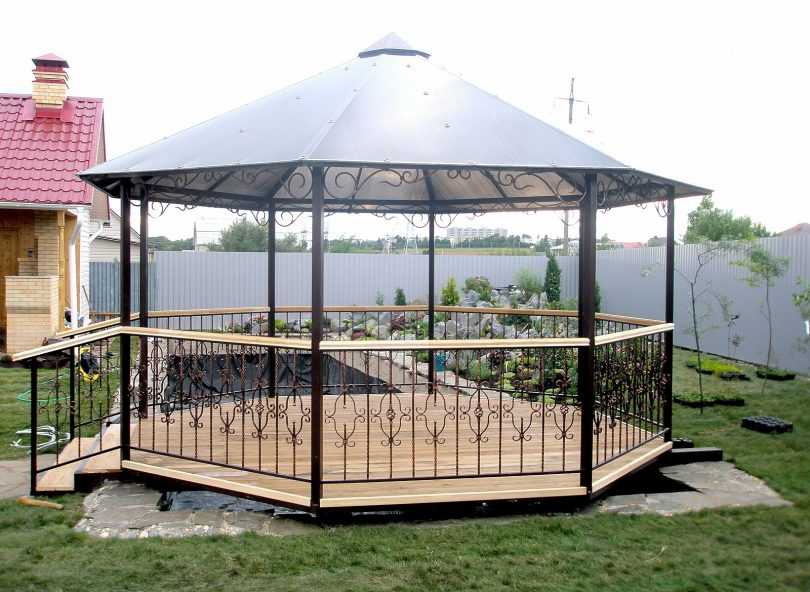

На фото — восьмиугольная беседка

Инструмент

Для того чтобы сделать беседку, необходимо иметь в наличии следующий инструмент:

  • Дрель со сверлом по металлу;
  • Сварочный аппарат;
  • Болгарку для подгонки материалов;
  • Саморезы и термошайбы;
  • Лопату;
  • Швеллер.

Сварочный аппарат

Подготовка площадки

Теперь нужно найти подходяще место на участке. Если имеется водоем, то строение можно расположить на берегу. Желательно выбрать наиболее живописное место, при этом беседка должна быть хорошо видна, так как она является украшением ландшафта.

Определившись с местом, надо подготовить площадку – снять верхний слой почвы с корнями растений и нанести разметку, к примеру, прямоугольной формы, по размеру строения. Затем необходимо выкопать траншеи для столбчатого фундамента беседки.

Возведение фундамента

После подготовки площадки следует приступать к выполнению фундамента.

Инструкция выглядит следующим образом:

  • После того как траншеи будут выкопаны, следует утрамбовать грунт;
  • Затем туда надо уложить опорные стойки;
  • Следующим этапом является заливка траншей бетоном. Раствор следует приготовить в пропорции 1:3 с добавлением гранитного отсева.

Металлический каркас

Беседки из профиля

Обвязка

Следующим этапом является создание обвязки. Планки должны располагаться таким образом, чтобы входящему человеку не приходилось нагибаться или спотыкаться об нижнюю обвязку.

Если конструкция получается достаточно большой, то распоры следует приварить к каждому опорному столбу.

Изготовление стенок и кровли

После того, как работа над каркасом буде завершена, надо выполнить крышу и стенки строения.

Делается это следующим образом:

  • Для обшивки конструкции можно использовать полимерные материалы. Прикрепить листы можно при помощи саморезов.
  • Для кровли понадобится выполнить стропильную систему. Делается она из той же профильной трубы, которая использовалась ранее. Уклон крыши должен составлять не менее 10-15 градусов. Если вы делаете беседку впервые, то лучше всего выполнить крышу стандартной треугольной формы.
  • При возведении большой конструкции, когда длина стропил превышает 1,5 м, следует приварить к ним дополнительные распорки.
  • При помощи тонкой профильной трубы нужно сделать обрешетку с шагом около 35 сантиметров. В случае строительства большой конструкции, когда стропила имеют длину более 1,5 м, необходимо приварить распорки. Благодаря этому листы поликарбоната не будут прогибаться.
  • Боковые части конструкции можно задекорировать используя геометрические конструкции из тонкой профильной трубы или металлических прутьев. Материал можно нарезать и скрепить при помощи сварочного аппарата, как подскажет фантазия. Также можно использовать деревянную обрешетку, что тоже будет смотреться весьма оригинально.
  • Для крыши строения подойдет любой кровельный материал.

Деревянная обрешетка

Чтобы построенная беседка из профтрубы своими руками была действительно комфортной, следует установить там столик со стульями или лавками для беседки. Сделать их можно из тех же материалов.Кроме того наличие мангала или печи-барбекю сделает беседку еще более функциональной.

Конструкция и составление сметы

При составлении чертежа нужно иметь в виду оптимальный угол ската крыши, принятый нормативами. 25˚- 30˚ –лучший скос для северных регионов с большой толщиной выпавшего снега. Кровля изготавливается из профильного листового металла.

15˚- 20˚. Такой уклон у односкатного навеса надежнее устанавливать для областей с сильными постоянными ветрами. Наибольшее расстояние для пролета из труб – 20 метров. Крыша делается из профнастила, поликарбоната или металл черепицы.

До 15˚. С данным уклоном кровли устанавливаются небольшие навесы или козырьки. Покрытием может быть поликарбонат или волновой листовой материал.

Незатейливым вариантом, понятным при самостоятельном изготовлении, является односкатный навес из профильной трубы, показанным схематично ниже.

Каркас для односкатного навеса

Произведем расчет квадратных труб, который нужен для изготовления опор и ферм.  Достоинство такого каркаса – простота применения и маленькая масса конструкции для навеса из профильных труб. Наверху устанавливается четыре фермы с наибольшей высотой три метра и собраны они из облегченных профильных труб размером 25 мм.

Площадь крыши навеса составляет 30,25 м2 (5,50×5,50 м). При вычислении комплектующих элементов выявилось, что масса всей конструкции из профильных труб не превысит 350 кг, что для шести опорных стоек из профиля с размером 50 мм составит около 20% наибольшей статистической нагрузки.

Учитывая, что снеговой покров дает усиление на опоры и фермы до 800 кг, запас прочности при этом составляет 1,4 единицы. Более вероятной проблемой при расчетах профиля является боковой ветер, который может опрокинуть постройку.

При условии жесткой фиксации опорных труб в бетонированном фундаменте, получается, что нагрузка от ветра со скоростью 15 м/сек на наклонную кровлю около 30 градусов составит 24 кг/м2. А это означает, что общее усиление на профильные трубы не превысит 150 кг. Такой показатель вполне приемлемый для данного строения.

Таблица для расчета каркаса под навес из профильных труб

Чертеж ферм и постройки в целом надо делать в заданном масштабе, чтобы было удобно высчитать необходимое количество деталей.

Какие материалы выбрать?

Рекомендуется останавливать выбор на профилированных трубах с толщиной стенок не меньше 2 мм. Не стоит выбирать чересчур толстые изделия. В магазинах их чаще всего предлагают по килограммам, поэтому обычно они обходятся довольно дорого.

Если даже необходимо использовать круглые трубы, то рекомендуется все равно ориентироваться на толщину стенок, которая указана выше. Такие изделия сложнее монтировать, но справиться с этой работой все же вполне можно, если имеются определенные навыки и опыт. Круглые профтрубы менее дорогие, чем прямоугольные.

Некоторые предпочитают использовать уголки из металла. Однако такое изделие должно быть толще трубы (рекомендуемая толщина – от 25 до 30 мм), поскольку уголки менее жесткие. Эти элементы сооружения очень хорошо подходят для обшивки.

Профилированные уголки и трубы бывают не только стальными, но и алюминиевыми

Алюминий легче стали – это его преимущество очень важно при создании разборной конструкции. Однако на такие материалы обычно устанавливаются более высокие цены – не все владельцы дачных участков могут себе позволить такую беседку

Выбор конструкции беседки

Все беседки подразделяются на три вида:

  1. Открытого типа. Для её возведения не требуется основательный фундамент. Такую сварную беседку для дачи сможет построить даже малоопытный человек. Однако приятно проводить в ней время возможно только в хорошую погоду.
  2. Закрытого типа. Такая конструкция похожа на маленький домик. Отдыхать в ней можно в любую погоду, но для строительства потребуется больше времени, материалов, профессионализма. Если планируется установка мангала или печи придётся сооружать дымоход.
  3. Полузакрытого типа. В этом варианте часть пространства закрыта стенками, что позволяет продолжать застолье во время начавшегося дождя.

Сложность конструкции зависит от формы. Она может быть:

  1. Прямоугольная. Самый популярный вариант, так как простая конструкция легко возводится.
  2. Круглая занимает 2-е место в рейтинге популярности.
  3. Многогранная форма строится с 5, 6 или 8 углами.
  4. Комбинированная конструкция состоит из секций разной формы. Иногда их размещают ступенчато.
  5. Угловые разновидности с разнообразными градусами раствора имеют две стороны, образующие угол.

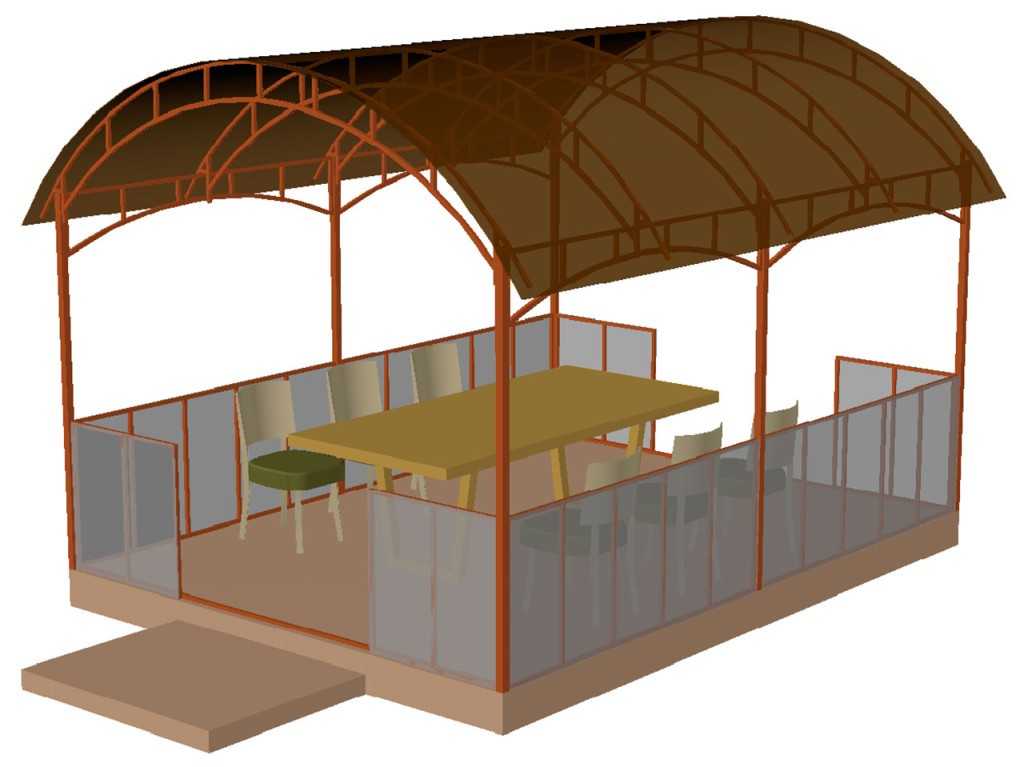

Прямоугольная конструкция самая популярная, так как легко возводится

Красивые примеры

Существует много красивых примеров беседок, подходящих и для огромных участков, и для компактных двориков.

Первый пример – это небольшая беседка, которая может украсить практически любой участок. Она выглядит достаточно просто и не занимает много места. Внутри располагается стол и лавочки, где семья может собираться на шашлыки или просто проводить летние вечера.

Другой вариант – наоборот, отличается особой роскошью. Это красивая постройка, в которой металлическая основа изящно декорирована текстилем. Внутри круглой беседки расположен стол со стульями в тон основе металла. По всему периметру беседка огорожена низким витиеватым заборчиком из металла, а круглая крыша делает конструкцию действительно похожей на восточный шатер. Такая беседка украсит участок в классическом или восточном стиле. Она отлично смотрится и в окружении огромного количества зеленых насаждений, и на пустынном дворике.

Последняя беседка очень проста и дешева. Металлическую основу дополняет легкая прозрачная крыша. Тут не нужно тратить время и деньги на заливку фундамента или отделку стен и дверного проема. При этом смотрится конструкция очень изысканно за счет кованых элементов на заборе и столбах.

Металлическая беседка своими руками – это всегда что-то оригинальное и красивое. Зная основные правила и учитывая все рекомендации, можно с легкостью создать такую конструкцию даже самостоятельно, украсив участок любого размера и формы буквально за пару дней.

О том, как правильно сделать беседку из металла своими руками, смотрите в следующем видео.

Проекты

Изящные садовые беседки из прочного металла способны украсить любой загородный участок. Для установки такого изделия сначала нужно подготовить проект. Подготовка эскизов и чертежей – это очень важный этап

Очень важно просчитать размеры будущей постройки и определиться с тем, какая именно беседка будет установлена на территории двора, чтобы определиться с количеством используемых расходных материалов

Совмещенная с домом

Многие хозяева сейчас выбирают беседки, совмещенные с домом или же с хозблоком. Это особенно удобно на небольшом загородном участке. Если металлическая беседка стоит впритык к дому или летней кухне, остается больше свободного пространства во дворе. Кроме того, в этом случае намного удобнее обустраивать в беседке обеденную зону. Для этого достаточно просто поставить под навесом стол и пару стульев или лавочек.

Отдельная

Если не хочется, чтобы дачная постройка из железа или металла была совместной с домом, можно поставить ее отдельно. Она может располагаться в саду или в центре двора. В этом случае стоит выбирать тот вариант, который станет настоящим украшением участка.

Такого типа беседки, как правило, делают круглыми, квадратными или прямоугольными. Форма и размеры беседки зависят от того, где именно она будет установлена, и насколько много свободного пространства рядом.

Необычной формы

Многие хотят расположить у себя на участке какую-то необычную постройку. Это может быть изысканный восьмиугольный шатер или постройка больших размеров, стилизованная под лодку, а также любые другие формы, которые только могут прийти в голову заказчику.

Выбор проекта – это индивидуальное решение. Но принимать его стоит, ориентируясь не только на то, какие беседки нравятся и не нравятся внешне, но и на то, подходит ли определенный тип конструкции под имеющиеся условия.

Технология возведения металлокаркасного дома

Кажущая простота дома на металлическом каркасе – это всего лишь иллюзия. На самом деле конструкция таких строений достаточно сложная. Ее основными элементами можно назвать:

  • Основание дома. Можно использовать облегченные типы фундамента, но пренебрегать этой частью нельзя. Основание не требуется для транспортируемых строений, к которым можно отнести парники или теплицы. В этом случае расчет профильной трубы проводится с соответствующими корректировками.
  • Металлический каркас. Для возведения этой части здания подходит профильная труба, имеющая квадратное сечение 10*10 см или 6*6 см. Определить нужные габариты трубы можно с помощью калькулятора профильной трубы, взяв размеры строящегося дома.
  • Обшивка стен внутри дома. Оптимальным вариантом для внутренней отделки является шпунтованная доска шириной 4-6 см из хвойных деревьев. Материал должен в обязательном порядке пройти обработку антисептическими составами и растворами, препятствующими возгоранию.
  • Черновой пол и его отделка. Лаги настилаются из аналогичной профильной трубы, поверх них укладывают черновой пол из досок и застилают любым профильным покрытием.
  • Утеплитель. Самым популярным материалом для утепления каркасного дома является экструдированный пенополистирол толщиной 6-10 см. Для дополнительного утепления каркаса из профильной трубы можно использовать полоски пеноизола.
  • Отделка внешних частей дома. Для выполнения отделочных работ снаружи строения может использоваться фасадная штукатурка или сайдинг. При достаточном бюджете строительства не исключается возможность отделки дома натуральным деревом.
  • Кровля. Каркас крыши их профильной трубы может возводиться как отдельной конструкцией или как одним из элементов каркаса. В зависимости от кровельного материала и угла установки кровельных стропил выполняется расчет параметров трубы. Чем легче кровельный материал и больше угол между стропилами, тем более токая труба может использоваться.
