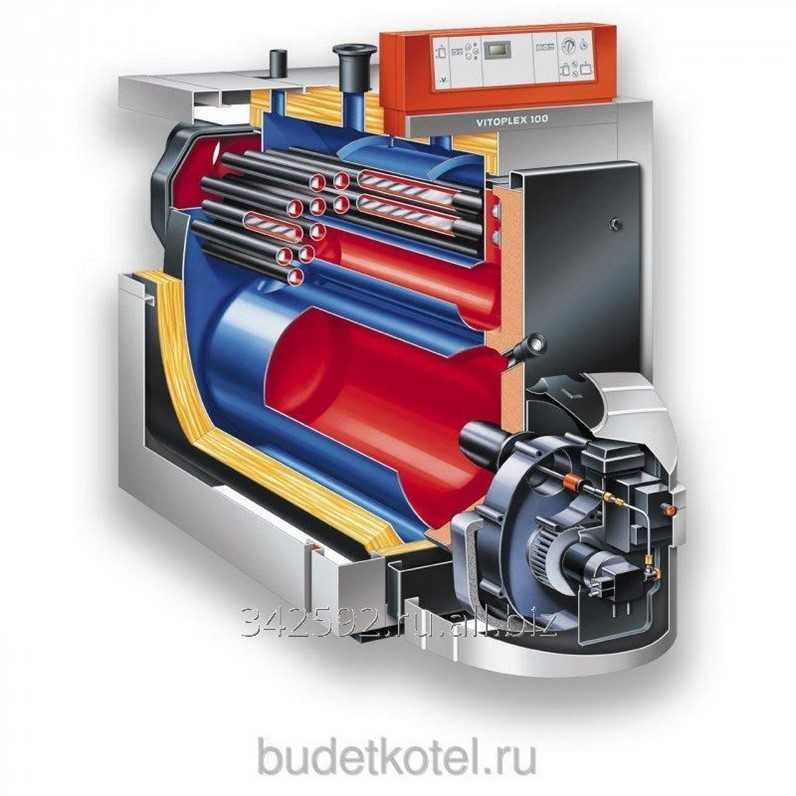

Особенности установки жидкотопливного котла

Схемы подключения

Обвязка двух котлов разного типа в одной схеме (газовых и твердотопливных)  — этап очень ответственный. Любая ошибка может не только снизить эффективность отопления, но и создать аварийную ситуацию.

Для расчета схемы подключения лучше пригласить специалистов проектной организации. Они подберут пару отопителей с последовательной или параллельной обвязкой и различными способами управления — ручным или автоматическим.

Автоматическое управление

Схема с автоматическим управлением с точки зрения гидравлики практически не отличается от ручного способа. Единственное различие —  установка двух обратных клапанов.

Они ставятся с целью недопущения холостого протока теплоносителя через временно отключенный котел. Проблема решается установкой гидрострелки. Обратные клапаны располагают на обратке, направленными один на другой.

Схема обвязки двух котлов с автоматическим управлением

Для автоматической системы также необходима установка термостата, отключающего насос для принудительного перемещения теплоносителя. Когда в топке выгорит твердое топливо, смысла в холостой циркуляции воды через отключившийся аппарат нет, так как этим создается дополнительное сопротивления для второго котла.

Ручное управление

При реализации этого варианта для сбалансированности работы двух котлов требуется лишь запорно-регулирующая арматура. Все переключения между котлами осуществляются самим оператором путем открытия/закрытия двух вентилей на обратке. Для полного прекращения циркуляции нагретой воды необходимо отключение четырех вентилей —  двух на подаче и двух на обратке.

Обвязка двух котлов с ручным управлением

В схемах с ручным управлением необходимо предусмотреть установку двух расширительных бачков, с помощью которых компенсируется тепловое расширение воды в процессе постепенного прогрева холодного котла. Один бак с одновременной нагрузкой от двух агрегатов справиться не в состоянии.

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Требования к блочно-модульным котельным

Системы дымоудаления должны соответствовать п. 5.12.2 СНиПа

При покупке и подключении котельной необходимо учитывать следующие нюансы:

  1. Установка осуществляется только после расчетов, согласования проекта и визуального осмотра модуля на предмет повреждений.
  2. Системы дымоудаления должны соответствовать п. 5.12.2 СНиПа на котельные устройства.
  3. Для обеспечения безопасной эксплуатации оборудования на основании СП 89.13330 и 42.13330 организуется санитарно-охранная зона.
  4. Модульные стационарные модификации устанавливаются только на фундамент.
  5. Если используется опасный вид топлива, перед подключением котла организуется заземление, монтируется пожарная сигнализация, детекторы утечек.
  6. Трубопроводы системы оснащаются контрольно-измерительными приборами, соединяются фланцево-болтовым способом.
  7. Апробация конструкции в сборке производится на протяжении 72 часов.

По сравнению с традиционными системами отопления котельные блочно-модульного типа отличаются экономичностью. Частное хозяйство, производственный цех или владельцы жилого дома экономят до 50% оплаты за отопление. Помимо экономической целесообразности установки отличаются минимальным расходом топлива и теплоэффективностью.

Что учесть до начала работ

Пристройка обязана быть официально зарегистрирована. Без соответствующего документа газовые службы не имеют права разрешать выполнить в нее подводку газа, поэтому потребуется заказывать проект у специализированной проектной организации и согласовывать его с контролирующими органами: архитектурой, СЭС, МЧС и газоснабжающем предприятии.

Перед началом строительства выполняют такие обязательные мероприятия:

  • подбор участка для строительства топочной;
  • предварительный расчёт размера пристройки с выбором материала;
  • расчёт коммуникаций на соответствие увеличенной мощности в связи с введением в эксплуатацию котельной;
  • принятие решения об обустройстве прохода между зданием и топочной, дверных и оконных конструкций.

После завершения возведения пристройки для топочной, нужно будет внести изменения в технический паспорт дома в органах архитектуры и БТИ.

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

  • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
  • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
  • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления. а также поддержание температуры теплоносителя.
  • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
  • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
  • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
  • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
  • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
  • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Еще по этой теме на нашем сайте:

  1. Монтаж котельного оборудования в деревянном доме
    Произведение многих работ, связанных с отопительной системой — это, как правило, ряд взаимосвязанных ответственных мероприятий, направленных непосредственно на достижение конечного успеха — безусловно, эффект состоит.

Правильный проект котельной – площадь и вентиляция
При строительстве частных домов особое значение имеет устройство котельной, поскольку она должна полностью соответствовать разнообразным строительным нормам и правилам.
Оборудуем котельную в частном доме своими руками

Те, кто строит частный дом, обязательно сталкиваются с такой архиважной задачей, как оборудование котельной. Для того чтобы грамотно с ней справиться, а также избежать распространенных

ЦСП плита — применение для пола в частном доме
Деревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку. Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию.  Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

  • наружные без усиления для выхода на улицу;
  • внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Особенности выбора и установки дверей

Если котел установлен в пристройке или одном из помещений дома (включая подвальное), то дверь в бойлерную из дома должна быть огнеупорной. То есть, конструкция должна выдерживать не менее 15 минут воздействия открытого огня — это позволит людям эвакуироваться в случае возникновения пожара. Огнеупорные двери должны быть выполнены из металла, открываться в сторону жилого помещения.

Наружные двери в котельной частного дома (отдельно стоящей либо в пристройке) должны быть неукрепленными (слабо укрепленными). Это позволит взрывной волне вынести дверь наружу — энергия взрыва направится на улицу, а не на внутренние стены дома. Кроме того, через сорванные двери улетучится газ.

Дверь для котельной также служит одним из элементов вентиляции — полотно с решеткой в нижней части обеспечивает приток воздуха в помещение. Использование такой конструкции может быть обязательным требованием проекта монтажа котельной.

Что необходимо обустроить для электрического котла?

Электрический котел, является максимально безопасным среди всех остальных разновидностей. Кроме того, чтобы его установить, не требуется оборудовать никакого дополнительного помещения, он занимает мало места и вполне может вместиться в любом углу частного дома.

Такие котлы используются редко и не пользуются большой популярностью, из – за дороговизны электричества, поэтому чаще всего их используются, как дополнительное оборудование для обогрева.

Согласование проекта

Когда проект будет подготовлен, естественно, с выполнением всех вышеописанных требований, наступает момент его  согласования  в некоторых организациях, отвечающих за безопасную работу приборов, установленных в котельной.

Согласование проекта котельной необходимо для того, чтобы можно было беспрепятственно заключить договор на проведение газовой магистрали или проведения соответствующей внутренней разводки. Разрешающие резолюции должны быть получены до начала строительства в следующих надзорных организациях:

— Пожарная служба.

— Технический надзор.

— Санитарная инспекция.

— Районный отдел архитектуры – оттуда придется пригласить специалиста на место строительства.

— Жилищно-коммунальные службы, в частности, организации, обеспечивающие газовое снабжение.

Только после получения в данных организациях разрешительных документов, можно приступать к строительству котельной. Для подключения к газовым магистралям, придется пройти еще ряд некоторых процедур, при которых составляется проект проведения газовой трубы к строению и ее разветвлений по точкам потребления.

Чтобы облегчить себе все эти достаточно хлопотные и малоприятные мероприятия, хождения из одного надзорного органа в другой, а также чтобы сократить срок согласовательных процедур, можно обратиться в специализированные компании, которые возьмут на себя все возникшие проблемы и за умеренную плату помогут в кратчайшие сроки подготовить все необходимые документы.

Дозагрузка древесины

Благодаря большому объёму камер заполнения это производится не так часто. Если котёл горит, можно закладывать толстые кругляки. Камеры загрузки и газообразования имеют внутри керамическую обшивку, которая снижает до минимума теплоотдачу в воду. Так внутри сохраняется высокая температура, и процесс газообразования протекает лучше. Дрова могут быть грубее и влажнее.

Экономьте свои силы при подготовке дров!

У многих только вечером появляется свободное время для топки. У котлов с большей мощностью по отношению к объёму загрузки, как, например, HV 22, 35 или 65 уже по истечении 4 часов половина дров сгорает. Поэтому в этот же вечер перед тем, как идти спать, можно произвести дозагрузку, благодаря чему будет больше тепла, и запасов его в большом теплоаккумуляторе хватит на длительный перерыв в топке – несколько дней.

Заключение

Приобретение источника тепла для дома нужно рассматривать в каждом случае индивидуально. В недавно построенном доме, в котором еще нет отопителя, можно задуматься о покупке гибридной установки дров с электричеством. Если же имеется электроустановка для обогрева дома, то можно в качестве основного источника использовать котлы отопления на дровах, а существующий агрегат будет служить подстраховкой.

В домах, где проведение газа недоступно или непомерно затратно, используют твердотопливные котлы. Такое отопление предпочитают и те, кто хочет сэкономить на обогреве жилья. Оно обойдется в 2 раза дешевле газового и в 3 раза дешевле электрического.

Твердотопливные котлы отопления имеют множество преимуществ:

  • Автономность. Так как функционирование оборудования не зависит от внешних источников питания, будет достаточно иметь запас дров или пеллет, чтобы обеспечить бесперебойную работу.
  • Вариативность. В зависимости от доступности сырья, может использоваться торф, уголь, брикеты, дрова, пеллеты.
  • Экологичность. Когда используется возобновляемое сырье, древесина, не наносится вред окружающей среде.
  • Практичность. Аппарат просто устроен, поэтому его легко обслуживать, и служит он очень долго.

Котел твердотопливный длительного горения – особенности работы и эксплуатации

Основная особенность оборудования, рассчитанного на долгое горение – увеличенная жаропрочность элементов конструкции. Отличается также система подачи воздуха. Основное топливо для таких котлов – уголь, кокс, нефтепродукты, торф.

Когда используются твердотопливные котлы долгого горения для дома, после загрузки углем они могут работать до 5 суток, а дровами – до 2 суток.

Бесспорными преимуществами данного оборудования являются экономия на недорогом топливе и возможность несколько дней не задумываться о его работе. Но необходимо учитывать, что цикл функционирования:

розжиг; горение; затухание; очистка котла.

Ассортимент

В предлагаемом ряду продукции есть оборудование германского, итальянского, словацкого, российского производства.

Торговая марка Bosch хорошо известна российскому покупателю по высококачественной бытовой и промышленной технике и оборудованию, которые она поставляет на рынок

Если вы ищете лучший твердотопливный котел, стоит обратить внимание на германскую продукцию. Она изготавливается по высоким стандартам, безупречного качества. Хороший выбор представляет словацкий бренд Protherm

Модельный ряд включает котлы твердотопливные, используемые для частного дома различной отапливаемой площади. Материал, из которого изготовлено оборудование – низкотемпературный чугун, который минимизирует потери тепла. Техника дополняется специальными датчиками, которые помогают хозяевам легко регулировать мощность

Хороший выбор представляет словацкий бренд Protherm. Модельный ряд включает котлы твердотопливные, используемые для частного дома различной отапливаемой площади. Материал, из которого изготовлено оборудование – низкотемпературный чугун, который минимизирует потери тепла. Техника дополняется специальными датчиками, которые помогают хозяевам легко регулировать мощность.

Если вы ищете твердотопливные котлы, цена которых включает только стоимость производства с разумной наценкой, это отечественная техника от компании Zota. Продукция Красноярского завода, работающего с 1992 года, заслужила высокие оценки покупателей как надежная и удобная в эксплуатации.

Создание контура обогрева, в котором два котла в системе отопления работают как по одному, так и вместе, связано со стремлением обеспечить резервирование или уменьшить затраты на отопление. Совместная работа котлов в объединенной системе имеет ряд особенностей подключения, которые следует учитывать.

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.
