Какие существуют нормы установки газового котла

Общие требования

Существуют определенные требования, предъявляемые всем помещениям, где устанавливаются газовые котлы:

В первую очередь обращается внимание на освещение комнаты. По нормативам на один кубический метр пространства необходимо 0,03 м² оконного проема

Обратите внимание, что это чистое пространство, через которое будет проходить дневной свет. Здесь не учитываются оконная коробка или перегородки между стеклами. То есть чистая площадь стеклопакетов.
Обязательное условие — приточно-вытяжная вентиляционная система. Обратите внимание, что воздушный объем пространства должен за 1 час меняться 3 раза. Это обязательное условие для минимализации загазованности помещения.
Окно обязательно должно комплектоваться форточкой. А вот выходная дверь должна выводить только на улицу. Многие загородные застройщики игнорируют это правило и в итоге получают от представителей пожарной инспекции уведомление о необходимости его выполнения. В результате приходится пробивать дверь в стене, затрачивая на это и средства, и время, и силы.

Как связаны размеры помещения и мощность агрегата?

Существуют также определенные нормы, которые касаются взаимосвязи размеров помещения и мощности газовых котлов.

Предоставляем вашему вниманию несколько позиций:

  1. Если мощность газового котла для отопления не превышает 30 кВт, то объем котельной может быть в пределах 7,5 м³. И это минимальный показатель.
  2. Если производительность 30–60 кВт, то объем помещения — 13,5 м³.
  3. Если мощность превышает 60 кВт, то объем комнаты определяется согласно паспортным данным отопительного прибора, но не меньше 15 м³.

Многие потребители, особенно те, которые решают организовать автономное отопление в городской квартире, часто задают вопрос о возможности установки газовых котлов для отопления и определения помещения для них. Скажем так, что каких-то строгих ограничений в этом плане нет, если все требования, предъявляемые правилами и нормами СНиП, в данных помещениях выдерживаются.

Конечно, необходимо особо отметить кухни, где эти правила и нормы уже гарантированно заложены проектом дома. Но и здесь есть один немаловажный нюанс. Необходимо учитывать суммарную тепловую мощность, исходящую от всех нагревательных приборов на кухне. Сюда отнесем варочную печь, ТЭНы, радиаторы отопления, бойлеры и прочее. Так вот их общая мощность не должна превышать 150 кВт.

Другие требования

Установка газового котла в помещении

И еще несколько требований:

  • Высота потолков в котельной не должна быть меньше 2 м.
  • Отделяться от других комнат котельная должна прочными огнеупорными перегородками.
  • Материал, из которого возводится топочная, должен обладать временным пределом огнеустойчивости минимум в 45 мин. То есть при пожаре стенки, пол и потолок должны сдерживать пламя огня в течение этого времени.
  • Оптимальный вариант планировки должен быть таким, чтобы огонь из помещения котельной не распространялся на другие комнаты частного дома или квартиры.

Требования к кухне

Когда дело касается частного дома, а точнее, установки газовых котлов в нем, то проблемы с требованиями решаются легко и быстро. Организовать отдельную топочную не составит большого труда. Нужно будет пристроить своими руками небольшое помещение, соответствующее необходимым нормативам. На стоимости строительства это отразится незначительно.

А вот установка газового котла в квартире — дело куда более сложное. Оптимальное помещение для этого — кухня. Но даже к ней есть определенные требования. Не будем еще раз напоминать о тех нормах, которые уже описывались выше. Все они в полном объеме должны выполняться без каких-либо отступлений.

Но есть и дополнительные требования:

Во-первых, в кухне можно установить только настенный газовый котел, и лучше, чтобы он был с закрытой камерой сгорания и коаксиальным дымоходом. В настоящее время производители предлагают двухконтурные модели, которые могут обеспечить квартиру не только автономной системой отопления, но и горячей водой в полном объеме.
Во-вторых, дополнительно для увеличения воздухообмена в помещении нужно во входной двери сделать отверстие и установить на него решетку

Площадь проема не должна быть меньше 0,02 м².
Если кухонное пространство не полностью соответствует требованиям СНиП, то установка газового котла для отопления возможна (обратите внимание — ВОЗМОЖНА), если на это дадут разрешение органы газового надзора.
Если кухня в вашей квартире имеет объем меньше 7,5 м³, то нельзя в ней устанавливать два нагревательных элемента.

Газовый прибор в частном доме: требования и основные этапы установки

Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.

Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:

  • СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.
  • СНиП 42-01-2002 о газораспределительной системе.
  • СНиП 21-01-97 о пожарной безопасности.
  • СНиП 2.04.08-87 об устройстве котельных.

Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котлаИсточник optolov.ru

Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.

Монтаж котла

После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:

  1. Подготовка прочного основания. На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.
  2. Подключение дымохода и проверка тяги.
  3. Присоединение труб отопительной системы. При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.
  4. При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу. Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.
  5. Подключение к газопроводу. Это может делать только специалист газовой службы.

Видео описание

Наглядно установка газового котла показана в видеоролике:

Правила эксплуатации

Для безопасного использования газа должна быть соблюдена схема подключения газового котла в частном доме. К тому же должны выполняться следующие условия:

  1. За пуск в работу котла только при нормальной влажности.
  2. Контроль технического состояния специалистами газовой службы не реже одного раза в год.
  3. Установка фильтра тонкой очистки на обратном трубопроводе отопительной системы.
  4. Естественная или искусственная вентиляция в котельной.
  5. Соответствие тяги в трубе дымохода требованиям (10-20 м/сек).

В случае утечки своевременно сообщать в аварийную газовую службу.

Видео описание

Про особенности эксплуатации газовых котлов смотрите в видеоролике:

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:

  • Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
  • Обследование терморегуляторов на напольных котлах.
  • Промывка или замена фильтрующих элементов.
  • Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
  • Контроль тяги в дымоходе.
  • Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

Ремонт и обслуживание газового оборудованияИсточник sanmaster62.ru

На первый взгляд не самая сложная установка газовых котлов в частном доме, требования к соблюдению норм и техники безопасности предъявляет высокие. Монтаж отопительной системы с газовым котлом, требует знания соответствующих норм и правил, а финальную проверку и подключение должны проводить исключительно специалисты газовой службы. Доверяйте профессионалам и тогда газовый котел будет служить вам верой и правдой, и обеспечит тепло и уют в вашем доме.

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

  • инструкцией МДС 41.2-2000 по размещению котлов;
  • СНиП -87 п.6.29-48;
  • СП глава 4;
  • СП пункт 6.17-25;
  • СП пункт 7;
  • СП пункт 6.6;
  • СП пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Требования к помещению для установки газового котла в частном доме

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

  • площадь помещения – более 4 квадратных метров;
  • высота потолка – не менее 2,5 м;
  • объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
  • наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
  • наличие под дверью зазора не менее 20 мм;
  • наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
  • наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
  • стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
  • пол в помещении – горизонтально ровный, из негорючего материала.

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

  • минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
  • окно должно быть открываемым или оснащаться форточкой;
  • наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

Правильная организация пристройки под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

    • пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
    • пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
    • стены пристройки не должны быть связаны со стеной дома;
    • стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).

Газовые котлы отопления: самая подробная инструкция по выборуЧек-лист по критериям выбора, рейтинг моделей в 2021 году

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

  • агрегаты с открытой камерой сгорания (атмосферные);
  • устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВт Минимальный объем котельной, м³
менее 30 7,5
30-60 13,5
60-200 15

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

  1. Высота потолка – 2-2,5 м.
  2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
  3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
  4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
  5. Наличие приточно-вытяжной вентиляции.
  6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
  7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

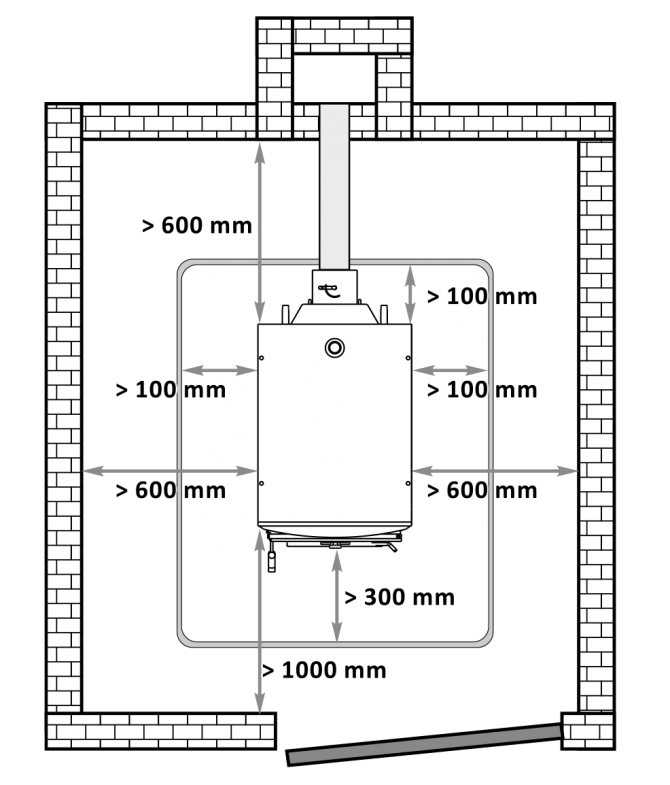

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

  1. Высота потолка более 2 м.
  2. Объем — не менее 7,5 м³.
  3. Имеет естественную вентиляцию.
  4. Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
  5. Стены выполнены из огнестойких материалов (кирпича, плит).

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

  • наружные без усиления для выхода на улицу;
  • внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Особенности выбора и установки дверей

Если котел установлен в пристройке или одном из помещений дома (включая подвальное), то дверь в бойлерную из дома должна быть огнеупорной. То есть, конструкция должна выдерживать не менее 15 минут воздействия открытого огня — это позволит людям эвакуироваться в случае возникновения пожара. Огнеупорные двери должны быть выполнены из металла, открываться в сторону жилого помещения.

Наружные двери в котельной частного дома (отдельно стоящей либо в пристройке) должны быть неукрепленными (слабо укрепленными). Это позволит взрывной волне вынести дверь наружу — энергия взрыва направится на улицу, а не на внутренние стены дома. Кроме того, через сорванные двери улетучится газ.

Дверь для котельной также служит одним из элементов вентиляции — полотно с решеткой в нижней части обеспечивает приток воздуха в помещение. Использование такой конструкции может быть обязательным требованием проекта монтажа котельной.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

  1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
  2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
  3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.
