Как сделать мелкозаглубленный ленточный фундамент на пучинистых грунтах своими руками: глубина заложения и расчет +видео

Особенности

Мелкозаглубленный ленточный фундамент представляет собой один из современных видов оснований, которые используются при строительстве как одноэтажных, так двухэтажных зданий, выполненных из пеноблока, керамзита и древесины. Согласно предписаниям СНиП такие фундаменты не рекомендуется воздвигать для строений высотой более 2 этажей, которые превышают площадь 100 м2.

Подобные конструкции считаются хорошим вариантом для построек на глине, но во время их проектирования нужно учитывать размеры сооружения. ГОСТ также допускает мелкозаглубленные ленточные фундаменты и для неустойчивого грунта. Благодаря своим конструктивным особенностям они могут двигаться вместе с почвой, защищая здание от возможной усадки и разрушений, в этом им уступает столбчатый фундамент.

Чтобы основание получилось надежным и долговечным, его устанавливают на буронабивных сваях и укладывают монолитные железобетонные плиты, которые углубляют в почву на 40-60 см. Вначале участок тщательно выравнивают, затем по всему периметру выкладывают опалубку, дно засыпают песком и кладут арматуру. Для такого фундамента, как правило, делается монолитная плита толщиной от 15 до 35 см, ее размеры зависят от габаритов будущего строения.

Кроме этого, мелкозаглубленный ленточный фундамент имеет некоторые особенности, которые нужно учитывать при его строительстве:

  • основание зарывается не глубже 40 см, и его ширина делается на 10 см больше толщины стен;
  • на пучинистой почве следует обязательно создавать монолитные железобетонные конструкции, которые помогут уменьшить нагрузку сверху и уравновесить силы пучения снизу;
  • закладку стоит осуществлять на хорошо подготовленном и предварительно уплотненном грунте;
  • при высоком уровне грунтовых вод необходимо предусмотреть укладку качественной гидроизоляции и монтаж системы водоотвода;
  • мелкозаглубленный фундамент требует утепления сверху, так как слой теплоизоляции защитит основание от температурных перепадов и послужит отличным источником тепла.

Фундаменты на площадках с малым уклоном

Если перепад высот поверхности грунта между крайними фундаментами постройки меньше принятого проектного их заглубления, то общий уклон строительной площадки можно назвать малым.
Иногда застройщики, чтобы сократить расходы на геодезические работы, и строители низкой квалификации, чтобы не утруждать себя замерами, считают участок горизонтальным в пределах строительной площадки. В действительности же травяной покров и неровности могут скрывать небольшой уклон в 10…20 см.
При разработке траншей и котлованов эта несущественная вроде разница может выявиться. Если на нее и далее не обращают внимания, то после закладки фундамента окажется, что в нижней части площадки высота цоколя от грунта, например, будет 80 см, а в возвышенной части — только 60 см. После вертикальной планировки и устройства отмостки вокруг дома высота цоколя от отмостки с одной из сторон может быть всего в 40 см, чего явно недостаточно для Московской области. Даже продухи, устроенные в цоколе по проекту, могут оказаться ниже отмостки. В этом случае приходится увеличивать высоту цоколя.
В результате объемы выкопанного грунта, засыпанного песка и уложенного бетона могут получиться больше, чем предусматривалось. Только после подсчета затрат станет ясно, что на лишних работах потеряли больше, чем сэкономили на геодезической съемке.
Поэтому перед разработкой грунта необходима геодезическая съемка строительной площадки в пределах габаритов дома, если она не была выполнена раньше во время инженерно-геологических изысканий. Начинать копать траншеи и котлованы следует в наиболее высокой части строительной площадки и все выемки делать на одном уровне (рис. 2а).

Рис.2. Схемы устройства фундаментов на участках с уклоном: а — при малом уклоне; б — при среднем уклоне; в — при большом уклоне; φ — угол внутреннего трения грунта

Заглубление и высота фундаментов не меняется, но если граница плодородного слоя грунта в какой-либо части строительной площадки находится глубже, то потребуется увеличить глубину траншеи (котлована) до полного его удаления. Для определения глубины в самой высокой точке застройки используют простое выражение:hт = hпв + hр,
где: hт — глубина траншеи, hпв — величина перепада высот площадки, hр — толщина растительного слоя.
Например, нам известен перепад высот площадки hпв — 15 см и толщина растительного слоя hр — 40 см. Тогда hт = hпв + hр = 15+40 = 55 см. Учитывая, что заглубление подошвы фундамента мы приняли в 30 см, то в этой траншее противопучинная подушка будет толщиной 25 см.
Если строительная площадка находится на склоне ниже, чем примыкающая к ней территория, то во время разработки траншей площадку с нагорной стороны надо защищать временным лотком, водосборной канавкой или земляным валом, чтобы ливневые воды не попали в траншеи.
После изготовления фундаментов и снятия опалубки производят обратную засыпку и выравнивание поверхности грунта площадки так, чтобы вертикальная планировка и отмостка вокруг дома находились в горизонтальной плоскости. После изготовления отмостки с нагорной стороны и по боковым фасадам дома устраивают капитальные ливнестоковые лотки.

Минимальная глубина

Как определить глубину заложения фундамента? Глубина фундамента под гараж, баню и т.д. определяется, исходя из минимально допустимых показателей. В свою очередь, минимальная глубина залегания фундамента зависит от глубины промерзания почвы, степени ее пучинистости (коэффициента пористости) и высоты залегания подземных вод. Увеличение глубины промерзания и более близкое расположение воды повышает нагрузку при сезонном пучении, что требует увеличения заглубления фундамента. В то же время, при хорошем утеплении конструкции и обеспечении надежного дренажа, значение этих воздействий существенно снижается и их можно не учитывать.

Глубина фундамента для гаража или др. сооружений производится исходя из таблицы, рекомендуемой СНиП.

Глубина промерзанияпочвы без пучинистости, м Глубина промерзания пучинистой почвы твердой и полутвердой консистенции, м Минимальная глубина заложения фундамента, см
Не более 2 Не более 1 50
Не более 3 Не более 1,5 75
Более 3 1,5 — 2,5 100
2,5 — 3,5 150

Как уменьшить глубину

Вопрос решается с помощью использования различных приемов:

  • Утепление фундамента. Траншея выкапывается выше уровня промерзания, но ее ширина заведомо больше, чем требуется. На поверхность бетонной ленты устанавливается герметичный слой теплоизолятора из экструдированного пенополистирола (пеноплекса) для фундаментов. Затем пазухи засыпаются песчано-гравийной смесью, образуя качественный дренажный слой, препятствующий проникновению воды к ленте и снижающий нагрузки пучения.
  • Отвод грунтовых вод с помощью дренажной системы. Этот способ подходит не всегда, поскольку надо иметь точку сброса или участок должен располагаться рядом с понижением рельефа или водоемом. Влага отводится в дренажную канавку, пройденную по периметру фундамента. Затем из канавки вода сбрасывается в трубопровод, откуда удаляется в дренажный колодец, водоем или иной удобный участок.

Кроме этих способов можно просто использовать мелкозаглубленный вариант ленты, если это позволяют размеры и вес постройки и состав грунта.

Расчет незаглубленного ленточного фундамента

Цель расчета НЗЛФ — определение нагрузки, которая действует на фундамент выбранной ширины и высоты. Выдержат ли грунты нагрузку, которая будет оказываться на фундамент? Для расчета можно использовать специальные программы или простой алгоритм:

  1. Определение веса сооружения. Для расчета суммарного веса дома или хозпостройки необходимо сложить вес всех стройматериалов. Далее необходимо рассчитать, сколько весит 1м2 стены: для этого суммарный вес сооружения следует разделить на площадь всех стен.
  2. Расчет снеговой нагрузки. Снеговая нагрузка зависит от региона (определяется по карте) и угла наклона кровли. Если угол наклона крыши менее 25 градусов, то берется точное значение по карте. Если наклон крыши более 60 градусов, то нагрузка от снега не учитывается.
  3. Определение ширины НЗФЛ. Минимальная ширина фундаментной ленты не должна быть менее 25 см. Оптимальный вариант: ширина ленты равна ширине стены плюс/минус 5-10 см. Например, при строительстве сруба из профилированного бруса 200х200 мм ширина фундамента будет составлять 25 см. Для дома из блоков газобетона толщина стены, как правило, составляет 45 см, значит, ширина фундаментной ленты принимается равной 40-50 см (40 — для одноэтажного сооружения, 50 — для двухэтажного).
  4. Определение высоты фундамента. Минимальная высота ленточного основания составляет: уровень снега + 10 см. Максимальная высота = ширина ленты х 2. Например, основание под дом из газобетона имеет ширину 50 см, тогда максимальная высота НЗЛФ будет составлять 1 м. Несмотря на то, что фундамент является незаглубленным, 10% его высоты будет находиться ниже нулевой отметки. Это происходит из-за естественной усадки.
  5. Расчет нагрузки на НЗЛФ. Зная все вышеперечисленные параметры, определяем нагрузку, которую будет оказывать сооружение на ленточное основание. Для этого суммируем вес сооружения (пункт 1) и снеговую нагрузку (пункт 2) и делим полученную сумму на площадь фундамента. Площадь определяется как длина умноженная на ширину (пункт 3). Полученное значение показывает удельную нагрузку на 1 см2 фундамента.
  6. Определение несущей способности грунта. Для этого необходимо произвести визуальную оценку почвы на участке, и определить к каким типам грунта она относится. Несущую способность определяем по таблице.

Особенности и материалы

Мелкозаглубленный тип фундамента – это средний вариант между заглубленным и незаглубленным. Конструкция представляет собой полосы из монолитного железобетона, которые проходят в грунте там, где в последующем будут расположены несущие стены сооружения.

Для строительства такого типа основания можно использовать:

  • монолитную заливку;
  • блоки из бетона;
  • кирпич.

Широкий выбор материалов обусловлен тем, что допустимая нагрузка здания существенно ниже, чем при заглубленной конструкции. Небольшой подвал можно дополнительно утеплить снаружи, но это потребует времени и вложения средств.

Применяемые стройматериалы:

  • бетон, марка 200 и выше;
  • арматура D12-D16.

Дренаж для незаглубленного ленточного фундамента

В среде профессиональных строителей постоянно ведутся споры о целесообразности дренажа для НЗЛФ

Сторонники дренажной системы говорят о важности отвода грунтовых вод и выпавших осадков от здания, а противники — настаивают на том, что раз фундамент не располагается ниже нулевого уровня, то подземные воды оказывают на него минимальное влияние и не приносят существенного ущерба. Практика показывает, что фундамент с дренажом необходим при высоком уровне УГВ для защиты гравийно-песчаной подушки от размывания

Лучший материал для дренажной системы частного дома — трубы из полимеров. Диаметр труб подбирается с учетом количества подземных вод и глубины заложения дренажа. Оптимальный диаметр — 10-14 см. Глубина заложения — ниже подсыпки на 30-50 см. Расстояние, на которое выполняется дренаж вокруг дома — от 1,5 до 3 м. Технология устройства дренажа под отмостку и фундамент:

  1. Перед выполнением фундамента и подсыпки песчаной подушки на расстоянии 1,5-2 м выкапываются скважины, на дно которых насыпается 10-20 см мелкого щебня.
  2. Внутри скважин устанавливаются дренажные трубки, обернутые в геотекстиль, который надежно защищает дрены от заиливания. Дренаж монтируется под фундаментом и будущей отмосткой. Трубы-дрены устанавливаются с уклоном от центра, который обеспечивает удаление излишков влаги самотеком. Минимальный уклон — 5 градусов, максимальный — 10.
  3. После заливки фундамента на расстоянии 0,5 м от него выкапывается траншея шириной 20 см и глубиной, на которую были установлены дрены под НЗЛФ. Траншея выстилается геотекстилем и засыпается щебнем. Укладывается водоотводящая труба, которая будет собирать воду из дрен и отводить в выбранное место (канаву, сливную яму).

Проектировать дренаж лучше всего на стадии расчета НЗЛФ. Правильно выполненный дренаж существенно снизит отрицательное действие грунтовых вод на фундамент, а полы в доме будут более теплыми.

Когда используется фундамент мелкого заложения

Такое основание можно смело возводить под легкие загородные строения небольшой этажности. Это могут быть дома из дерева и его разновидностей, из газосиликатных и пенобетонных блоков, каркасно-щитовые сооружения. Не исключено использование мелкозаглубленного фундамента под кирпичные дома при условии, что стены будут иметь незначительную толщину.

Высота строений, возведенных на фундаменте мелкого заложения не должна превышать трех этажей.

Где используется мелкозаглубленное основание

Кроме этого мелкозаглубленное основание подходит для строительства на грунтах, склонных к пучению, так как небольшое заглубление защищает конструкцию от воздействий пучинистого грунта.

Видеоматериал:

31.08.2017

Начало строительства любого здания или сооружения, будь это небольшой частный дом или высотная многоэтажка, начинается с фундамента. Его значение сложно переоценить. Ведь при неправильном расчете или некачественном выполнении работ отлично спроектированное и отстроенное здание может рухнуть в один момент.

Если здание планируется небольшое, выполненное из легких материалов, таких как газобетон, дерево, пеноблоки, можно использовать мелкозаглубленный столбчатый фундамент. Он являются менее затратными и более простыми в исполнении по сравнению с другими типами фундаментов. Однако надежность и долговечность при правильном исполнении и точном соблюдении технологии достаточно высока.

Основой фундамента является столбчатое основание.Оно представляет собой сетку из опор вертикального типа, поперечное сечение которых минимально. Опоры необходимо распределить по всему основанию здания с учетом мест максимальной нагрузки.

Это углы, несущие стены и балки, простенки, колонны.Не стоит забывать о печах и каминах.Нужно учитывать, что мелкозаглубленный столбчатый фундамент подойдет только для легких строений каркасного типа без подвалов. Их вес не должен превышать 1 т/м3. Это, например, бани и сауны из дерева, небольшие хозяйственные постройки и гостевые домики, навесы и беседки.

Рассчитываем МЗЛФ

Чтобы изготовить мелкозаглубленный ленточный фундамент своими руками необходимо определиться с типом фундамента и его габаритами. Допустим, мы планируем построить основание площадью в 15 м2, с шириной 5,5 м и длиной 6,5 м, с 4 горизонтальными рядами арматуры и 2 вертикальными.

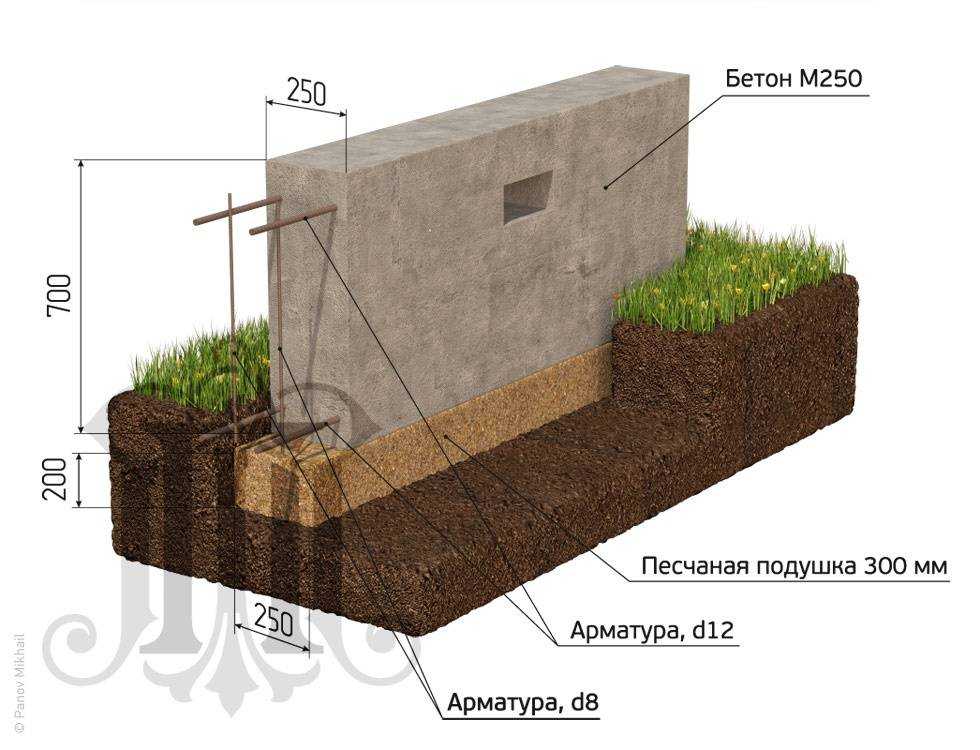

Исходя из этого, мы получаем следующий примерный чертеж, будущего фундаментального основания.

Для такой постройки потребуется:

  • 402 м арматуры (120 м для горизонтальных рядов, 192 м – для вертикальных и 90 м уйдет на соединительные стержни);
  • 2,02 «куба» пиломатериалов для опалубки;
  • 153 мешка цемента (по 50 кг в каждом);
  • 19 100 кг песка;
  • 27 550 кг щебня.

Это пример стандартной конструкции МЗЛФ, высотой 1 600 мм. Расчет глубины  производится по следующим параметрам:

  • 0,4 м, если основа защищена от пучинистых почв;
  • 0,45 м для песчаного грунта с низким уровнем грунтовых вод;
  • 0,5 м если преобладает глинистая почва с уровнем промерзания в 1 м;
  • 0,75 если отметка промерзания доходит до 1,5 м;
  • 1 м для почв с глубиной промерзания 2,5 м.

Кроме этого, обратите внимание на другие типы фундамента

Столбчатый

Незаглубленный столбчатый фундамент делают обычно при строительстве небольших деревянных домов и бань. Возводят его на слабо пучинистых и непучинистых грунтах, а если грунты будут скальные то можно будет поставить на этот фундамент бревенчатый дом.

Столбчатый фундамент незаглубленный

Незаглубленный столбчатый фундамент располагают на расстоянии 1,5 — 2,5 метра друг от друга по всему периметру здания и под внутренними стенами, а также под углами здания и в местах соединения внутренних и наружных стен.

  • Лучше всего в качестве столбчатого фундамента использовать фундаментные блоки. Под незаглубленный фундамент из блоков делается песчаная подушка на которую будут укладывать блоки, а на них гидроизоляцию. Если фундамент выполнен из керамзитобетонных блоков то их нужно полностью покрыть битумной мастикой так как они могут сильно переувлажняться, а при замерзании влага разрушит блок.
  • Также можно делать столбчатый фундамент из стеновых блоков, из кирпичей, из бетона и из пескобетона. Однако нельзя применять на пучинистых грунтах при строительстве столбчатого фундамента силикатные и керамические кирпичи так как у них низкая морозостойкость.
  • На скальных грунтах фундамент может выполняться из бута скреплённого песка цементным раствором. Такой фундамент делается прямо на грунт из которого предварительно удалили землю.
  • Иногда делают столбчатый фундамент из комлевой части дуба или сосны. Диаметр этих брёвен должен быть не меньше 30 см. Брёвна устанавливаются строго вертикально в заранее выкопанные ямы и заливаются бетоном. Но такие опоры долго не прослужат, поэтому для увеличения срока службы брёвна пропитываю отработанным маслом или обрабатывают дёгтем.

Между фундаментом и стеной дома нужно обязательно сделать гидроизоляционный слой для того чтобы вода поднявшаяся за счёт капиллярного свойства по структуре кирпича, бетона или дерева не попала на стену и не образовалось очагов плесени и гнили. Обычно гидроизоляцию делают из рубероида, толи или битумной мастики. Подпольное пространство необходимо закрыть, а для этого делают забирку. В районах с повышенной влажностью забирку делают из влагостойких материалов таких как специальные фасадные панели, морозостойкий пластик, цементно-стружечные плиты, металлические или асбестоцементные листы.

Сфера использования фундаментных оснований ленточного типа

Ленточная основа нашла своё широкое применение в процессе возведения построек самых разнообразных разновидностей. Так, к примеру, если есть необходимость в постройке дома из тяжёлых материалов, актуальным станет применение массивного ленточного фундамента. Таким образом, подобная основа может использоваться в процессе возведения построек из кирпича и бетонных блоков. Также если имеют место стены с кирпичной обкладкой, то подобный тип фундамента и здесь весьма актуален. Закладка такого основания осуществляется глубже уровня промерзания почвы не менее двадцати сантиметров.

Стоит также отметить и то, что рассматриваемое фундаментное основание применимо в тех случаях, когда нецелесообразно использовать столбчатый фундамент, либо его применение совершенно не допускается. Так, к примеру, в процессе возведения здания в условиях рельефности местности, а также на косогоре

В этих случаях обязательным является приём во внимание фактора бокового давления почвы. Наилучшим методом, который самым эффективным образом нейтрализует неравномерное влияния бокового давления, является применение основания ленточного типа

Объясняется это тем, что все его составляющие жёстко связываются между собой, причём делается это в обоих направлениях – как в продольном, так и в поперечном.

Незаглублённый ЛФ на пучинистом грунте

В область использования такой разновидности фундамента входят также и тяжёлые кирпичные и каменные здания. Сюда также можно отнести постройки, выполненные из железобетонного монолита. Применим незаглубленный ленточный фундамент на пучинистых грунтах. Рассматриваемая разновидность ленточного основания актуальна при обустройстве цокольного этажа и, как уже было указано выше, подвального помещения. При необходимости в возведении фундамента неглубокого заложения предпочтение чаще всего отдаётся ЛФ-основанию.

Что касается разновидностей ленточных фундаментных оснований, то они бывают двух типов:

  • Незаглублённый. Нередко он также именуется специалистами мелкозаглублённым. Обустраивают такое основание при возведении домов, этажность которых не превышает 2 этажа. Такие строения не должны отличаться чрезмерно тяжёлым весом.
  • Заглублённый. Эта разновидность отличается заглублением до полутора метров. Ленточный фундамент такого типа подходит для более массивных построек, отличающихся большими размерами и более тяжёлым весом.

В большинстве случаев ленточное основание возводят на песчаной и глинистой почве, также сюда можно отнести и супесчаную землю. При необходимости в обустройстве фундамента на водонасыщенном грунте также может использоваться ленточное основание, только мелкозаглублённого типа. Но в таком случае можно возводить только лишь небольшие и лёгкие здания брусового или каркасного типа.

Рассматривая вопрос о том, что такое незаглубленный ленточный фундамент, можно подробнее разобрать его конструкцию. Основание ЛФ состоит из подготовки (предварительно возведённая площадка), внешнюю стену, цоколь, отмостку, а также гидроизоляционную составляющую. При постройке данного фундаментного основания выполняются следующие работы: формирование котлована, заливание бетонным раствором, а также выполнение армирования. Что касается таких параметров, как ширина и глубина основания ленточного типа, она напрямую зависит от типа грунта, глубины залегания точки промерзания почвы и веса планируемой постройки.

Это интересно: Общие правила составления плана фундамента

Габариты и заглубление ленты

Поскольку каркасные дома легкие, фундамент под них не нужно сильно заглублять. Достаточно выдержать размер 0,4–0,7 м.

При возведении строения в северном климате, когда почва сильно промерзает, необходим иной подход.

Используют формулу, заключающуюся в том, что подошва фундамента обязана располагаться ниже сезонного промерзания грунта на треть метра.

Также заглубленные основания используют, когда запланировано соорудить под зданием подвал. В такой ситуации бетонная лента становится его стенами.

Не рекомендуют закладывать фундамент ниже 2,5 м от уровня почвы. Если прочные пласты земли находятся глубже, ленточное основание заменяют иным вариантом фундамента — столбчатыми опорами.

Каркасные строения закрепляют поверх обвязки, расположенной на ленте. Ее делают из деревянного бруса либо железобетонной балки. Чтобы повысить прочность сооружения, делают шире непосредственно бетонную конструкцию. Когда каркас планируют облицовывать кирпичом, ширину ленты увеличивают, делая ее до полуметра.

Технология выполнения


Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности. Для этого территория строительства очищается от мусора и ненужных зелёных насаждений. Далее выполняется разбивка осей будущего сооружения и их привязка от границ участка. После определения места расположения одного из углов дома под прямым углом к нему натягивается шнур. От него размечаются следующие углы здания и забиваются колышки. По колышкам натягивается шнур. От него отмеряют ширину фундамента и натягивают второй шнур.

Как выполняется дальнейшее строительство мелкозаглублённого фундамента, расскажет наша пошаговая инструкция и видео в конце статьи:

  1. Копаем траншею при помощи лопаты или строительной техники. Дно траншеи выравниваем по уровню.На дне необходимо выполнить песчаную подушку высотой 200 мм. Песок после укладки заливается водой и трамбуется.
  2. Затем укладывается слой изоляции. Для этого можно использовать плотную плёнку, бетонную прослойку высотой 10 см или рубероид. Применять геотекстиль в данном случае не стоит, поскольку он только снизит прочность основания.
  3. Теперь приступаем к возведению опалубки. Для этого можно использовать доски, влагостойкую фанеру, OSB или специальные щиты. Внутреннюю поверхность деревянной опалубки лучше закрыть плёнкой. Так вам будет проще снимать доски после застывания бетона, а также они меньше загрязнятся, и их можно будет использовать в дальнейшем.
  1. Теперь выполняется устройство арматурного каркаса. Для этих целей изготавливаем пространственный каркас из арматуры диаметром 1-1,2 см. Шаг поперечных прутков 20 см. Каркас устанавливаем в опалубку так, чтобы после заливки бетоном от края бетонной поверхности до арматуры было не меньше 50 мм тела фундамента. Это позволит надёжно защитить каркас от коррозии.
  2. Не забывайте установить и привязать к каркасу трубы (гильзы), через которые в дом будут заводиться инженерные коммуникации. Также стоит заложить трубы для вентиляции пространства под домом. Чтобы в них не попал бетон при заливке, туда насыпается песок.


После приготовления или покупки бетонной смеси можно приступать к заливке

  1. 6.После приготовления или покупки бетонной смеси можно приступать к заливке. Как правило, заливку производят послойно. В каждом слое удаляются пузырьки воздуха при помощи глубинного вибратора. Так конструкция будет прочнее. При заливке бетона не стоит его лить с высоты более 1,5 м, чтобы не вызвать снижения прочности конструкции.
  2. 7.После заливки бетонная лента накрывается полиэтиленовой плёнкой для равномерного испарения влаги. Кроме этого, летом необходимо первую неделю смачивать бетон для защиты от пересыхания. Через неделю плёнку можно убирать.
  3. 8.Опалубку можно снимать при набирании бетоном первоначальной прочности. Обычно это происходит через две недели. Полное застывание наступает через 28 суток.
  4. 9.Стенки фундамента защищаются от влаги при помощи битумной мастики, которая наносится в два слоя.
  5. 10. Выполняется утепление основания. Для этого лучше всего использовать экструдированный пенополистирол. Он крепится к внешней поверхности до точки промерзания грунта. Особенно важна теплоизоляция фундамента в доме с подвалом.
  6. 11. Теперь можно производить обратную засыпку котлована или траншеи. Для этого лучше использовать смесь песка, глины и гравия, которая тщательно трамбуется.
  7. 12. Для защиты фундамента от атмосферных осадков выполняется отмостка.

Ещё один вариант выполнения ленточного фундамента вы можете найти в предложенном видео:

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Материалы стен и перекрытий Число этажей Ширина подошвы МЗЛФ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями 1 0,6
2 0,8
3 1,2
Деревянные каркасные стены с деревянными перекрытиями 1 0,4
2 0,4
3 0,6
Бревенчатые стены с деревянными перекрытиями 1 0,3
2 0,4
3 0,6
Стены из бруса с деревянными перекрытиями 1 0,2
2 0,3
3 0,4

Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона (его можно узнать в Сети). Для регионов средней полосы это значение не превышает 8-10 см.

Плюсы и минусы

  • высокая прочность и надёжность при соблюдении технологии монтажа;
  • упрощенные земляные работы, которые можно выполнить без экскаватора;
  • уменьшенное количество стройматериалов;
  • сниженные трудозатраты на приготовление бетонного раствора.

Присутствует и ряд недостатков:

  • существенные ограничения по весу и этажности дома.
  • необходимость устройства на пучинистом участке сложной системы дренажа;
  • бетонные работы можно выполнять только при устойчивых температурных условиях более +10℃;
  • возведение МЗЛФ выполняют на ровной площадке или с уклоном, который не превышает 5⁰.

Прежде чем приступать к возведению ленточного фундамента мелкого заглубления, необходимо произвести геологическое обследование участка на предмет возможности выбора такого вида основания для дома.

Материалы и инструменты для работы

Перед устройством фундамента готовят инструмент и строительные материалы. Нам понадобится:

  • совковая и штыковая лопата;
  • бетономешалка;
  • уровень;
  • рулетка;
  • гвозди;
  • болгарка;
  • металлическая проволока для устройства каркаса;
  • деревянные или стальные колышки;
  • болгарка;
  • вязальная проволока.

Из материалов понадобится цемент, щебень и песок, а также изделия для гидроизоляционных работ (обмазочная гидроизоляция или рубероид). Для строительства заглублённого ленточного фундамента понадобится траншея значительной глубины. Её лучше вырыть при помощи экскаватора, чем вручную.
