Чертежи для строительства навесов

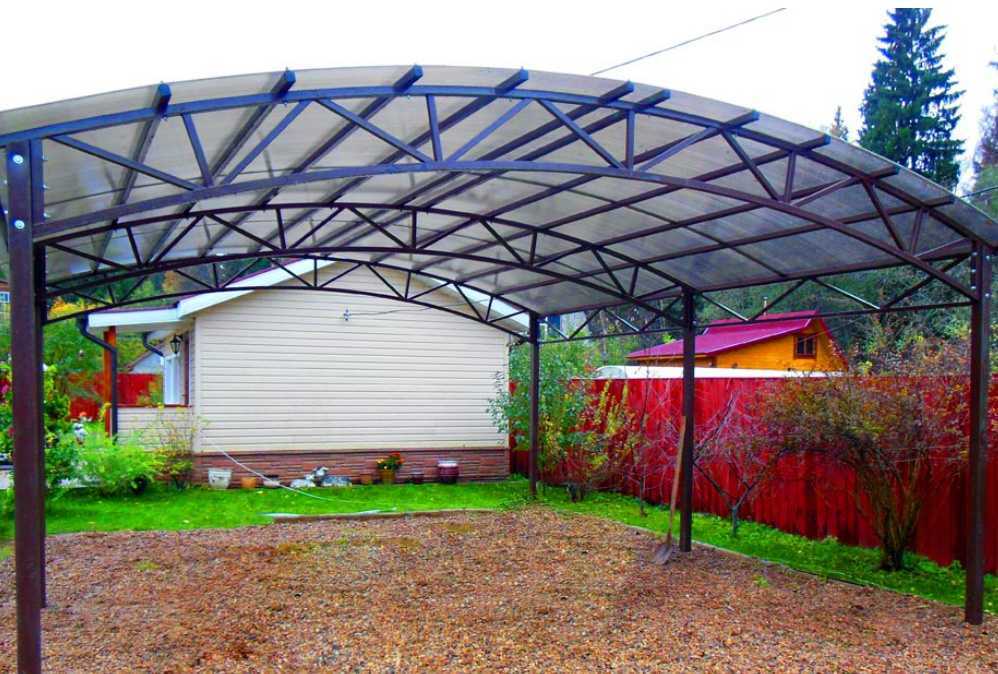

Монтаж кровли из поликарбоната

Отличаются листы поликарбоната тем, что они легкие, поэтому их монтаж можно сделать самостоятельно. Для крепления подходят шурупы с широкой шляпкой (ПШ) и шуруповерт. Материал позволяет соорудить крышу любой конфигурации, но в разумных пределах. Больше всего из поликарбоната делают крыши в виде арки. Этим материалом допустимо зашить боковушки навеса, защитив внутреннее пространство от непогоды.

Рекомендуется следующий подход в приобретении и монтаже:

1. Следует отдавать предпочтение продукции известных фирм.
2. Больше подходят ячеистые листы, которые характеризуются лучшими технологическими характеристиками по установке.
3. Крышу лучше делать из цельных листов поликарбоната, а отрезки лучше использовать для зашивки стен.
4. Торцы листов придется закрыть специальной перфолентой, иначе ремонт придется делать каждый год.
5. Листы следует располагать защитным пленочным покрытием наружу. Этот материал легко обрабатывается, поэтому без проблем режется на заготовки соответствующих размеров.

Фиксируются листы с помощью термошайб, а затем необходимо убрать защитную пленку. Торцевые части листов закрываются специальной лентой на основе алюминия. Крыша, изготовленная на основе поликарбоната, требует дальнейшего ухода.

Уход сводится:

• К обработке поверхности обычными моющими средствами.
• Не следует осуществлять уход при повышенных температурах.
• При высоких температурах (в жару) этот материал становится менее устойчивым к механическим нагрузкам.

На видео ниже показано, как правильно следует крепить листы поликарбоната.

КАКОЙ ИСПОЛЬЗОВАТЬ ПОЛИКАРБОНАТ ДЛЯ НАВЕСА

Watch this video on YouTube

Виды опорных конструкций

Характер опорных конструкций зависит от конфигурации и величины постройки, хотя в основном используется 4 опоры в виде столбов из металла, которые скрепляются между собой по периметру элементами из металла. В зависимости от конструкции, расстояние между опорами выбирается в полтора метра, для большей надежности. Возможны следующие варианты опорных конструкций:

• Из камня.
• Из бетона.
• Из металла.
• Из дерева.
• Из кирпича.

В любом случае придется раскошелиться, поскольку любые варианты требуют серьезных капитальных вложений. Понадобятся не только опоры, но и элементы для связи, а также каркас для крыши

Очень важно правильно подобрать толщину опор из металла, чтобы они гармонично смотрелись на общем фоне. Конструкция из металла хороша тем, что в дальнейшем упрощается уход

Навес с опорными столбами из 8-миллиметровой металлической трубы

Добротный большой навес потребует значительной площади, а также применения специальной строительной техники и оборудования. Без дополнительной помощи вряд ли можно обойтись даже при установке опор. Если использовать дополнительные строительные материалы, обшив навес, допустимо получить вариант защищенной конструкции, в виде гаража.

Как правило, выбираются трубы, диаметром 8 и больше сантиметров. Их заливают бетонным раствором, а также покрывают антикоррозийными составами.

Опоры из кирпича, из камня или из бетона неплохо смотрятся и не требуют дополнительных мер по защите, при этом их долговечность составляет десятилетия. Применение дерева считается более дешевым вариантом несмотря на то, что дерево требует качественной защиты и не отличается долговечностью. Крыша не обязательно делается из того же материала, что и колонны. Подобный подход позволяет иметь уникальную конструкцию, где сочетаются не сочетаемые элементы конструкции. Как правило, каждый хочет уйти от шаблонов, чтобы получить свою, уникальную постройку.

Опоры из дерева

Деревянные опорные конструкции устанавливаются без привлечения спецтехники и зачастую можно обойтись одним помощником, вырыв ямы предварительно самостоятельно или наняв одного работника.

Деревянные конструкции обладают одним существенным недостатком – боятся влаги. Чтобы увеличить их срок службы, конструкции из дерева необходимо обрабатывать антисептиками, причем подобные действия приходится проводить регулярно, каждый год. Естественно, что в качестве опор подойдут исключительно твердые породы деревьев.

Вариант столбов из дерева

Если обратить внимание на таблицу, то можно сделать правильный выбор:

Выбирая элементы конструкции из дерева, очень важно понимать, что после нескольких лет эксплуатации строительные элементы из дерева будут иметь совсем другой вид. При наличии трещин, следует понимать, что дерево со временем рассохнется

Наилучшее сочетание таких факторов, как цена и качество, имеют такие породы, как сосна и лиственница.

Стандартная вариация открытого навеса из дерева

Важно знать! Особенно подвержена внешним воздействиям та часть опоры, которая вкапывается в землю. Чтобы продолжить срок службы, эту часть просмаливают или закрывают специальным материалом с пропиткой

Виды

Односкатные навесы можно разделить на несколько разновидностей.

По способу строительства выделяют три основных вида:

• пристроенный односкатный навес (примыкает к дому);
• отдельно стоящий навес (полноценное строение со всеми опорными ножками);
• опорно-консольный (может быстро собираться и разбираться из специальных материалов).

По типу крепежа:

• опорный навес устанавливается вертикально или под определенным углом в стену, может быть абсолютно любого размера, для его изготовления могут использоваться разнообразные материалы, даже тяжелый металл;
• и еще один вид — это подвесной навес, выполняется в сравнительно маленьких размерах, для него используют только облегченные материалы, закрепляется на стене при помощи подвесов.

Классификация по виду используемого материала:

• металлический каркас — монтируется из высококачественного стального профиля или оцинкованных труб, отличается прочностью, долговечностью, надежностью;
• деревянный односкатный навес — выполняется из обработанных заранее краской или антисептическим средством реек, брусьев, за счет специальной обработки древесина не будет гнить и деформироваться;
• смешанный вид — изготавливается из деревянных и металлических элементов.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень — хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Бетонная площадка под навесом для авто

Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

Интересный проект автонавеса из поликарбонатаЕго реализация

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги)

Хорошо себя показала пропитка в отработке. Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».

Площадка

Строительство начинают с подготовки участка, на этом этапе выполняют следующие действия:

1. расчищают территорию, удаляя растительность и мусор. Если навес предназначен для защиты места отдыха или мангала, мелкую траву оставляют;
2. особо выдающиеся бугры и впадины, соответственно, срезают или засыпают;
3. если площадку под навесом предполагается забетонировать, засыпать щебнем или обложить тротуарной плиткой, срезают верхний слой почвы на глубину в 10 – 15 см. Он содержит семена растений, они пробивались бы сквозь покрытие;
4. выполняют разметку, отмечая местоположение опор. Число опор и шаг между ними определяются расчетом на этапе проектирования. В результате нанесения разметки, на грунте должны появиться очертания прямоугольника. Чтобы убедиться, что фигура вычерчена без перекосов (ввиду больших габаритов это вполне вероятно), замеряют длины диагоналей: у прямоугольника они равны;
5. в местах установки опор делают выемки глубиной, превышающей отметку промерзания грунта на 10 – 15 см. При меньшем заглублении промерзший грунт зимой выдавит стойки (сила морозного пучения).

Выемки меньшей глубины допускается выполнять только в каменистых и песчаных грунтах, обладающих дренирующими свойствами.

Что в итоге

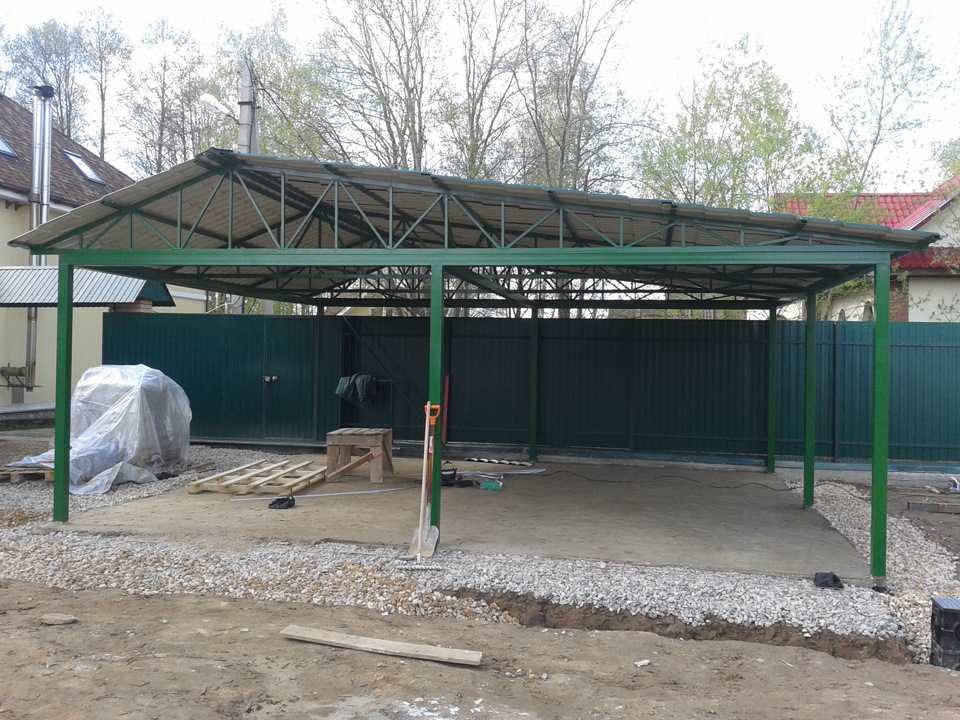

Односкатный навес из металлопрофиля — это стандартная конструкция, известная своей надежностью и простотой монтажа. Именно такой навес чаще всего выбирают для дач и коттеджей.

Перед строительством навеса нужно рассчитать снеговую и ветровую нагрузку для местности, чтобы определить, какую нагрузку должна выдерживать постройка. По полученным числам обычно подбирают только марку профнастила, поскольку расчет сечения колонн очень сложен для новичков и навесы почти всегда опирают на трубы 80×80 мм или 100×100 мм, которых хватит с запасом.

Сделать отдельностоящий односкатный навес из металлопрофиля своими руками проще, чем любой другой вид укрытия. Это, опять-таки, связано с простой конструкцией и минимальным количеством элементов. Завершить весь монтаж можно за 2–3 дня без учета времени, необходимого для набора бетоном прочности. Просто следуйте инструкции, и совсем скоро у вас на участке будет свой функциональный, долговечный и красивый навес.

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.
