Односкатные навесы из металлопрофиля

Монтаж ферм

В качестве верхней горизонтальной обвязки (при расстоянии не более 5 метров между стойками) допускается использование квадратных труб одинакового диаметра со стойками. В отдельных случаях дополнительно производится усиление диагональными подпорками.

Схема каркаса под навесы из профнастила. В качестве обвязки используется квадратная труба, на которую монтируются треугольные фермы.

При расстоянии между опорными столбами более 5 метров необходимо использовать для обвязки прямоугольные фермы, обладающие большей жесткостью и способностью выдержать значительные нагрузки.

Монтаж прямоугольных ферм к стойкам навеса при помощи сварочного оборудования

Предупреждение. При проведении высотных работ необходимо соблюдение правил техники безопасности, запрещается производить работы с приставных лестниц, а следует использовать подмостки или строительные леса.

Дизайн

Сам по себе каркас из профильной трубы обладает многими достоинствами, он прочный, негорючий, долговечный, но не имеет приятного внешнего вида. Поэтому после создания основания нужно приступить к декору. Вариантов дизайна беседок на даче огромное количество, главное – проявить свою фантазию, и воплотить замыслы в жизнь.

Поверхность металла не имеет природного приятного оттенка, кроме того, подвержена коррозии, что со временем придаст еще более неблагоприятный вид. Для покраски используют водостойкие, водоэмульсионные марки – масляные, акриловые, полиуретановые, эпоксидные, аэрозольные. Главное требование, чтобы они были стойкими к солнечному свету, воде, перепадам температур. Что касается цвета, то здесь надо выбирать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.

Металлический каркас удачно сочетается с кованными или сварными решетками, которые при изготовлении мастерами могут быть настоящими произведениями искусства. Ими можно оборудовать ограды по периметру, пространство под крышей, дверной проем. Из металла можно сделать другие элементы декора и быта: скамейки, столики, урны и клумбы, мангал.

Полированное, покрытое лаком дерево всегда будет хорошо сочетаться с темной фактурой металла. Из него в дополнение к беседкам из профильных труб можно изготавливать внутренние скамейки со спинками, столешницы, цветники, столики. Для крепления к металлу цельных деревянных досок можно использовать резьбовые болты с гайками или анкеры. Для декора хорошо использовать деревянные наличники, ограды, резные коньки под крышей.

Наиболее популярными породами древесины для обустройства металлических беседок являются сосна, бук, дуб, береза. Дерево должно быть хорошо высушено, отполировано, покрыто прозрачным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше проседает на грунте, а если она переносная, то ее легче переместить на другое место.

Это многослойный профилированный лист из полимерных материалов, легкий и простой в обработке. Крепится к профилям на болты или шурупы, так же легко снимается. Поликарбонат прозрачный или полупрозрачный материал, обычно бесцветный, но есть и различные цветные варианты. Если хочется сделать внутри беседки больше естественного света, то кровля из этого материала – самый подходящий вариант.

Односкатную или двускатную крышу на беседке из профильной трубы можно обустроить листами из цветного профнастила. Это прекрасный легкий материал, который не боится влаги и деформации. Есть возможность выбрать любой цвет, с такой крышей беседка всегда будет смотреться гармонично. Цветная металлочерепица для кровли тоже очень популярна, ею можно закрыть и шестигранную беседку. Металлические листы просто крепятся к каркасу крыши, из них же легко вырезать кусок нужных размеров и формы, а прослужат они не один сезон.

Очень эффектно будет смотреться дизайн беседки, если снабдить каркас вьющимися растениями. Сделать из металлических прутьев решетку или направляющий шест очень просто, у основания поместить цветники из любого доступного материала: камня, кирпича, дерева. Через несколько сезонов можно добиться потрясающей живой изгороди из густых зарослей, которые будут давать тень внутри постройки.

Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:

• Вариант первый: можно обратиться к заводу, и они сделают на заказ по вашему рисунку все нужные отдельные элементы, которые вам останется только сварить уже на месте.
• Второй вариант: приобретите готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерами, а в промежутке уложить по необходимости утеплитель. Но и обойдется этот способ, конечно же, дороже.

Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:

Шаг 1. Сначала подготовьте фермы. Лучше их заранее сваривать прямо на земле.
Шаг 2. Установите вертикальные опоры для будущих ферм

Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их отвесом.
Шаг 3. Теперь возьмите продольные трубы и приварите их к опорным стойкам.
Шаг 4

Поднимите фермы и приварите их к продольным трубам. После этого все места соединения важно очистить.
Шаг 5. Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив его
Особое внимание при этом уделите местам соединения профильных труб.

С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.

Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы

Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю

Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.

Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:

Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:

Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!

Изготовление конструкции своими руками

Изготовление навеса из металлопрофиля – процесс достаточно трудоемкий, поэтому требует тщательной проработки деталей и грамотно осуществленных расчетов. Обо всем этом далее.

Проведение расчетов и подготовка материалов

Итак, если вы решили изготовить односкатный навес своими руками, прежде всего, особое внимание уделите нескольким вопросам:

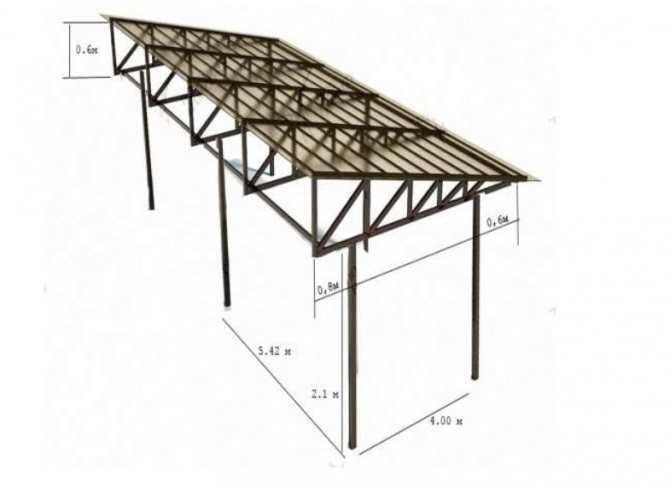

Односкатный навес — чертеж

1. Угол наклона. Данный показатель должен рассчитываться таким образом, чтобы не было чрезмерной крутизны, иначе велика вероятность того, что под навес будет попадать влага, причем в большом количестве.
2. Дренажная система. Дренажная система должна быть четко спланирована для того, чтобы избежать появления мощного водного потока, способного подмыть грунт под конструкцией.
3. Направление склона. При выборе подходящего места для монтирования навесной конструкции следует тщательно изучить статистическую информацию касательно направления воздушных масс.
4. Дополнительное укрепление. Данный параметр необходимо в обязательном порядке учитывать в тех регионах, где наблюдаются частые сильные порывы ветра.

Совет. Если речь идет о строительстве навеса своими руками, предпочтение лучше всего отдать именно односкатной конструкции, поскольку все остальные довольно сложны в изготовлении и монтаже, поэтому под силу лишь тем, кто обладает профессиональными навыками.

С помощью рулетки измерьте все основные параметры участка для установки будущей конструкции. Учитывая полученные цифры, рассчитайте количество материалов, которое потребуется для создания навеса.

Сборка и монтаж конструкции

Прежде всего следует тщательно очистить участок под навес от различного мусора, веток, листвы и пр. После выровнять его. Теперь можно приступать непосредственно к подготовительным работам. Начнем с фундамента (в данном случае – опор). Сделайте разметки под опоры, сохраняя между ними расстояние около 1 м.

Односкатный навес из металлопрофиля

В местах, где были оставлены разметки, сделайте углубления под опоры и тщательно утрамбуйте грунт на дне каждой ямы. После этого засыпьте каждую яму частично дренажным слоем, состоящим из смеси песка и щебня. В подготовленные углубления поставьте опоры, тщательно выровняйте по уровню и залейте бетоном.

После того как бетон просохнет, можно приварить к опорам продольные балки и прогоны, которые будут использоваться в качестве опор для листов металлопрофиля. Для данной работы наилучшим образом подходит сварочный аппарат, но если таковой отсутствует, можно заменить его саморезами и шуруповертом (впрочем, надежной такую конструкцию назвать сложно).

Последний этап – укладка листов металлопрофиля. Начинать следует с самого нижнего уровня. Положите лист и закрепите его на балках специальными саморезами. Следующий лист следует класть таким же образом, но немножко внахлест предыдущего. Двигаемся вертикальными рядами.

Вот, в принципе, и все тонкости, которые следует учитывать при создании односкатного навеса из металлопрофиля. Удачи!

Советы по возведению

Любое строительство включает в себя целый комплекс работ. Это закупка материала, выбор и подготовка места для монтажа, инженерный расчет навеса из профильной трубы и конечно сам процесс сборки.

Двускатная крыша.

Подготовительные мероприятия

В случае, когда у вас есть несколько вариантов размещения навеса, вначале следует определиться с местом. Такие сооружения лучше размещать на возвышенности или на относительно ровной поверхности, где легко обустроить дренаж. В низине будет собираться вода, отсюда дополнительные затраты на ливневую канализацию.

Обязательно должен быть сделан предварительный чертеж навеса из профильной трубы

Помимо расположения самих конструкций важно учесть сечение труб. Так в случае, когда длина строения не превышает 4 – 6 м, а ширина колеблется в районе 3 – 4 м, для стоек достаточно взять трубу сечением 60х60 мм. Для большей квадратуры используется сечение 80х80 мм

Для большей квадратуры используется сечение 80х80 мм.

Простейший чертеж навеса из профильной трубы.

Верхняя обвязка, на которой будут базироваться фермы для шестиметрового навеса, делается из профиля 40х25. Труба для арок и поперечных ферм подбирается в зависимости от количества осадков в данной местности. Для дворовых конструкций с небольшой квадратурой, как правило, достаточно изделий сечением 30х30 мм.

Большую роль здесь играет материал, из которого планируется оборудовать кровлю. Для изогнутых крыш арочного типа на данный момент целесообразно использовать легкий, полупрозрачный сотовый поликарбонат. Прямой одно или двускатный навес в зоне барбекю лучше делать из пожаробезопасного металлического кровельного профлиста или накрывать шифером. Естественно чем тяжелее материал, тем толще должны быть конструкции.

Роликовый трубогиб.

Монтаж навеса

Любая работа подобного плана начинается с разметки и монтажа опорных колон. Опорные металлические колоны для легких конструкций во дворе или на даче рекомендуется устанавливать с шагом около 2 м. Если пролеты делать больше, то нужно будет увеличивать сечение труб, естественно возрастет цена.

Разборное соединение.

Шурфы для установки удобно и быстро делаются при помощи садового бура диаметром 300 мм, достаточно глубины 60 см. Когда все ямы готовы дно в них нужно хорошо утрамбовать, иначе колона может дать усадку.

Перед установкой на дно засыпается и утрамбовывается гравийная или песчаная подошва толщиной 50 мм, после чего можно устанавливать и заливать колонну бетоном. Все колонны монтируются строго по уровню или с помощью отвеса. Такие работы лучше выполнять с помощником, так как в одиночку велика вероятность ошибки, а когда бетон схватится, исправить уже не получится.

Прямые фермы из профильной трубы.

Бетон заливается до уровня начала котлована под обустройство стяжки. Полы под навесом в зависимости от финансовых возможностей и предназначения сооружения выкладываются тротуарной плиткой или же делается бетонная стяжка.

В обоих случаях вам потребуется сделать небольшой котлован. Для этого грунт выбирается на глубину 100 – 150 мм, после чего поверхность выравнивается и утрамбовывается. Если укладывается тротуарная плитка, то рекомендуется застелить поверхность геотекстилем, дабы не пробивалась трава.

Для обустройства подошвы можно использовать песок или гравий. Отсыпка делается на уровень 50 мм и также утрамбовывается. Этот слой необходим для обеспечения нормального дренажа.

Далее укладывается арматурный каркас и заливается слой бетона толщиной 50 мм. Такая стяжка способна выдержать нагрузку до 3 т.

Крытая стоянка на 4 опорах.

Сверху на колонны делается обвязка по периметру навеса. На этой горизонтальной обвязке будут базироваться поперечные фермы для наклонной кровли. Для прямой одно или двускатной крыши фермы устанавливаются с шагом 800 мм. Шаг монтажа для изогнутой кровли варьируется в зависимости пот ширины листов поликарбоната, но, как правило, он составляет около 500 мм.

На видео в этой статье показаны некоторые тонкости монтажа.

Виды ферм из профтрубы

Фермы подразделяются по очертанию поясов. Бывают двухпоясные и трехпоясные разновидности. В небольших сооружениях применяются более простые двухпоясные фермы. Каждая разновидность имеет определенный уклон и высоту в зависимости от длины пролета и формы фермы.

Типы ферм по очертаниям поясов: балки с параллельными поясами (прямоугольные), треугольные (двускатные и односкатные), трапецеидальные (двускатные и односкатные), сегментные (параболические), полигональные (многоугольные), консольные; с ломаным приподнятым или вогнутым нижним поясом и разнообразной формой верхнего пояса; арочные с горизонтальным и арочным нижним поясом; сложные комбинированные формы.

Фермы также различают по типам решеток – см. на рисунке. В частных постройках чаще всего встречаются решетки треугольного и раскосного типа – более простые и менее металлоемкие. Треугольные решетки обычно применяются в прямоугольных и трапецеидальных конструкциях, раскосные – в треугольных.

Расчет фермы для навеса

Выполняя расчет фермы для навеса, важно руководствоваться не только общим удобством расположения, но и эстетикой, а также углом наклона крыши, конфигурацией кровельной системы и другими параметрами. Можно подготовить чертеж фермы для навеса, сопоставить запланированные размеры с территорией и удобством подъезда, правильно разместить ворота, продумать систему отвода воды и снежные скаты

Делать ферму будем из профильной трубы. Это наиболее доступный материал, удобный в сварке. Параметры профильной трубы мы узнаем чуть позже, поскольку их необходимо тщательно рассчитать. Для начала, определите длину общей металлической конструкции.

Именно от этого будет зависеть и высота подъёма земли до конька, а также тип кровельной системы

Проще всего обустраивать односкатную крышу, но при таком обустройстве важно помнить, что максимальным шагом между двумя соседними фермами должно быть расстояние не более 1, 75 м

Определив для себя угол наклона по индивидуальным параметрам, вычисляют угол наклона обрешётки. В среднем, специалисты делают его 30 градусов в плоскости, либо запиливают под 45. Так нагрузка будет распределена равномерно.

Какого-то особого расчета для навесов, длина которых не превышает значение в 30 м, не требуется. Но, экономить тоже не стоит, поскольку выбирая металлопрокат с тонкими стенками, вы не сможете гарантировать жесткость сварных частей. Будет вибрация, а в зимнее время года, от снега, металлокаркас может просесть.

Предлагаем подробнее рассмотреть предварительный расчёт, условившись, что мы будем строить односкатный навес, размерами 6 на 4 м. Для прочности, следует использовать металлический профиль 30 на 30 мм сечением, с толщиной стенки не менее полутора мм. Определившись с наклоном крыши, понимаем, что нижний пояс фермы будет составлять 4 м.

Верхний составит порядка 4,5 м. Прежде всего, необходимо обустроить вертикальные направляющие из того же материала. Наибольшую сторону делаем порядка 0,6 м, наименьшую по факту, исходя из расчетного угла наклона. Далее, делим верхний ряд профиля на равные части.

К нижней части привариваем промежуточные поперечины. Эти поперечины ещё называют раскосыми перемычками. Они должны быть изготовлены из той же стали, что и основной каркас. Если, есть возможность сэкономить, то можете заменить поперечины на трубу, сечением 20 на 20 мм.

Ранее мы говорили, что при односкатной конструкции кровельной системы, следует выбрать шаг ферм не менее чем 1,75 мм. Для пущей надежности выбираем шаг, равный 1 м. Итого, на 6 м подойдёт порядка 5 подобных ферм. Их следует монтировать на предварительно установленные опоры, затем следует сварить все в единое целое, после чего закрепить поликарбонат, используя специальные перемычки из профиля 20 на 20 мм.

Типы навесных строений

Навесы из профтрубы классифицируют по типу опорной и стропильной систем.

Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.

Рекомендуем ознакомиться: Воздуховоды из оцинкованной стали, их виды и применение

Тип навеса	Сфера применения	Особенности конструкции
пристроенный	террасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группами	пристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры
консольный	козырьки небольшого размера над входными группами, окнами, балконами	не имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене
отдельно стоящий	надворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далее	опирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.

Тип навеса	Особенности конструкции	Особенности монтажа
односкатный	одна сторона опорной системы выше другой, если навес отдельно стоящий, у консольных и пристроенных навесов верхние концы стропильных ног крепятся к стене, нижние опираются на подвес или опору	самый простой в исполнении тип навеса, не требующий проведения сложных расчётов и наличия специального оборудования, подходит любой кровельный материал, для монтажа навеса над большой площадкой стропильную систему собирают на основе ферм в виде прямоугольного треугольника
двускатный	верхние концы стропильных ног опираются друг на друга или на конёк, необходимы дополнительные вертикальные и наклонные элементы для устойчивости системы	при наличии правильных расчётов и чертежа монтаж ненамного сложнее, чем односкатного навеса, монтаж кровельного материала усложнён только необходимостью установки конька, фермы для монтажа стропильной системы большого навеса имеют форму равностороннего треугольника
шатровый	стропильные ноги встречаются в одной точке – вершине шатра	расчёт стропильной системы усложняется с ростом числа скатов крыши, для выполнения кровли требуется точная нарезка кровельного материала, необходимы специальные кровельные элементы для защита стыков и вершины крыши
арочный	кровля имеет форму волны, арки или полуарки, стропильная система собирается на основе дугообразных стропильных ног или ферм	самостоятельное изготовление стропил или ферм возможно только при наличии трубогиба и навыка по формированию одинаково изогнутых труб, кровельный материал для такого навеса должен быть гибким, криволинейные навесы своими руками монтируют редко
