Проект отдельно стоящей котельной для частного дома пример

Электрический котел для частной котельной

Из всех видов котлов, используемых в частном доме, самым безопасным является электрический. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь. Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

Виды отопительных котлов на пеллетах: камины, устройства с водяным контуром

Котлы по виду используемого топлива бывают:

пеллетными;
условно комбинированными;
комбинированными.

Пеллетные котлы используют в качестве топлива древесные гранулы. Непрерывная работа пеллетного устройства достигается за счет стабильной и своевременной подачи пеллет.

Условно комбинированные приборы допускают использование брикетов, дров и прочего сырья. Но сжигание альтернативного топлива возможно только в крайних случаях. При этом к конструкции котла прилагаются дополнительные детали. Например, колосниковая решетка, которая устанавливается в топку до момента загрузки дров.

Комбинированные котлы используют несколько видов топлива. Это возможно за счет наличия двух или более топок. Такие приборы имеют большие размеры и стоят дороже.

По типу подачи топлива пеллетные котлы бывают:

автоматическими;
полуавтоматическими;
с механической подачей топлива.

Автоматические пеллетные изделия работают без человеческого вмешательства. Достаточно просто включить прибор.

Работой полуавтоматического устройства руководит процессор, но мощность задается владельцем вручную. Периодически (не более 1 раза в неделю) чистят зольники. В среднем этот процесс занимает 15 минут.

Конструкция механизированных пеллетных котлов самая простая, устройства компактны и стоят дешевле других моделей. Работа приборов полностью зависит от человека.

Из-за небольших размеров бункера загружать устройство придется каждые 2—3 дня.

По целевому назначению пеллетные котлы делятся:

на водогрейные отопительные модели;
на конвекционные печи-камины;
на гибридные установки.

Водогрейные отопительные котлы поддерживают в помещении благоприятный температурный режим и нагревают воду. Такое оборудование подойдет для небольших офисов, частных домов, дач. Но устанавливать приборы лучше всего в подвале или в специально отведенном месте.

Конвекционные печи-камины служат для обогрева небольших помещений. Они устанавливаются в жилой комнате, практически бесшумны, имеют небольшие размеры и привлекательный внешний вид.

Гибридные котлы внешне похожи на печи-камины. Приборы снабжены функцией обогрева с помощью водяного теплоносителя. Некоторые модели имеют варочную поверхность и духовой шкаф.

У твердотопливных котлов бывают следующие виды горелок:

факельные;
объемного горения;
каминные.

Факельные горелки неприхотливы. Они подойдут для дач, где не требуется бесперебойная работа устройства. Минусом является однонаправленность факельного огня, который локально нагревает стенки котла.

Горелки объемного горения устанавливают в промышленных котлах большой мощности. Такие приборы нетребовательны к качеству гранул.

Каминные горелки лучше всего подойдут для небольших котлов. Они не особо эффективны, но надежны.

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

Режим работы отопительной системы.
Вид носителя тепла.
Место монтажа.
Размещение вентиляционной системы.
Наличие осветительных приборов.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

Дистанция между потолком составляет 2-2,5 м.
Комнату нужно размещать отдельно от жилых частей.
Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
Дверной проем должен обладать шириной от 0,8 м.
Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется

Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

Правила и нормы установки котла в частном доме

Начиная строительство котельной, следует изучить ряд требований, которые к ней предъявляются. В первую очередь, нужно ознакомиться с нормами СНиП с обозначением II-35-76. В современных домах устанавливаются следующие типы котлов:

Встроенные. С их помощью обустраивается встроенная котельная в частном помещении.
Стоящие по отдельности.
Пристроенные.

Однако за счет дороговизны компактные сооружения не пользуются спросом, поэтому в качестве альтернативы владельцы загородных домов монтируют оборудование в подвале.

Требование к установке газовых котлов

Котельная в деревянном доме с газовым оборудованием должна обустраиваться в таких частях дома:

Первый этаж.
Цокольный уровень или подвал.
Чердачное пространство.
Кухня. В этой комнате разрешается монтаж котлов мощностью до 35 кВт.

Чтобы получить подробное описание нормативов для размещения газовой установки в приватном доме, следует обратиться в ближайшую газовую службу. Специалисты должны предоставить полный список требований и помочь составить проект. Также можно проконсультироваться с проектировщиком, разрабатывающим план помещения.

Знание норм обеспечит безошибочный монтаж оборудования газовой котельной и оптимальные условия для его слаженной работы в будущем. В зависимости от показателей мощности системы применяются такие правила установки:

150 кВт – разрешается размещение котла на каждом этаже с отдельно отведенным пространством.
150-350 кВт – агрегаты будут стоять в отдельной комнате, но не выше 1-го этажа. Еще можно ставить их в пристройках.

При условии, что показатели мощности превышают 350 кВт, устанавливать оборудование в приватном доме запрещено.

Если пристроенные котельные в коттедже будут размещаться на кухне, а суммарная мощность оборудования не превысит 60 кВт, нужно позаботиться о соблюдении таких условий:

Допустимая величина помещения под котел не должна превышать 15 м³. По мере роста мощности агрегата добавляется 1 м³ на кВт.
Высота постройки должна составлять как минимум 2,5 м.
Вентиляционной системе нужно обеспечивать вытяжку в 3-кратном объеме от величины котельной. Интенсивность притока должна быть аналогичной.
В самой котельной нужно установить окно с форточкой.

Требования при размещении дизельного оборудования

Здание котельной с дизельным оборудованием должно соответствовать следующим требованиям:

Автоматика. Для комфортного использования системы нужно оснастить ее специальными датчиками и терморегуляторами, которые гарантируют бесперебойную работу без постоянного присутствия человека.
Безопасность. Все составляющие системы должны соответствовать экологическим требованиям и быть безопасными для эксплуатации. К агрегату можно подключать насосы, датчики и прочие сопутствующие узлы, если они соответствуют нормативам Ростехнадзора и обладают соответствующими сертификатами.

Пристроенная котельная обустраивается по следующим нормам:

Агрегаты мощностью до 60 кВт размещаются внутри жилого помещения и отделяются от других комнат перегородкой из негорючего материала. Если мощностные показатели превышают 60-350 кВт, понадобится обустройство отдельно стоящей котельной для частного дома.
В той части дома, где будет размещаться дизельный котел, необходимо предусмотреть качественную приточно-вытяжную вентиляцию и разместить окна с форточками. Их ширина должна соответствовать показателям производительности генератора.
Напольное покрытие и стеновые конструкции должны изготовляться из негорючих материалов. В качестве облицовки используется керамика, штукатурка или гипсоволоконная плита.

Требования к установке твердотопливных и электрических котлов

Частная котельная с твердотопливным теплогенератором должна обустраиваться по таким принципам:

Оптимальная дистанция между стеной и агрегатом составляет 10-12 см.
При монтаже оборудования в постройке из дерева нужно предварительно заделать стену стальными листами.
Напольное покрытие лучше забетонировать.
Пристроенные помещения должны обладать площадью от 8-10 м².

План с электрокотлом

Электрический котел — агрегат, нагревающий теплоноситель с помощью преобразования электричества в тепловую энергию. Он применяется в качестве источников теплоснабжения для небольших пригородных домов либо, как аварийный источник с газовым или твердотопливным котлом.

Исходя из модификации таких устройств, используются разнообразные схемы подсоединения электрокотлов к отоплению. Наиболее популярной является многоуровневая система отопления с комбинацией приборов нагрева в виде радиаторов и системы «теплый пол».

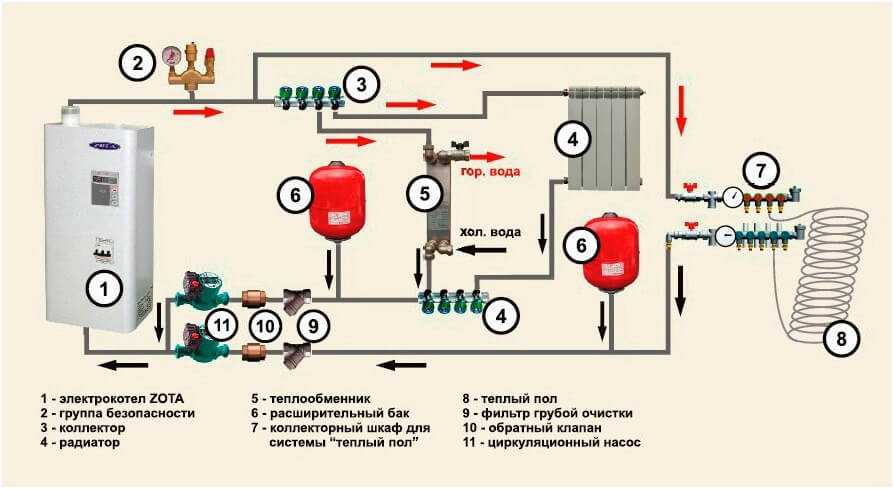

Базовые элементы электронагрева частного дома:

Источник отопления, электрокотел.
Группа безопасности, с воздушником, предохранительным клапаном и манометром, для сбрасывания излишнего давления в сети.
Коллектор для направления воды по контурам.
Радиаторы.
Теплообменник для ГВС.
Расширительный бачок, для гидрокомпенсации системы.
Коллектор для системы «теплый пол».
Система теплый пол.
Фильтр очистки теплоносителя от взвешенных веществ.
Обратный клапан.
Циркуляционный электронасос.
Сети электроснабжения.
Автоматика безопасности с сигнализацией.

Что говорит СНИП

Строительные Нормы и Правила II-35-76 регламентируют требования к обустройству котельных. Следует знать, что нормативная база претерпела изменения.

До 2003 года действовал СНиП №2.04.08-87, а с 01.07.2003 года был внедрён СНиП 42-01-2002. Поэтому ориентируясь на законодательство нужно выбирать именно последние нормативы

Даже несмотря на то, что проект котельной могут выполнять специалисты, владельцу важно разбираться в нормах и правилах

Это поможет понимать уместность или неуместность монтажа того или иного оборудования и какого рода строительные работы будут предстоять при строительстве котельной.

Устройство дымохода для газовых котлов

Если вы хотите доукомплектовать уличный газовый котел дымоходом, при его установке следует учитывать нормативные документы СНиП 2.04.05-91 и ДБН В.2.5-20-2001:

диаметр дымохода не может быть меньше, чем патрубок на котле; больше -можно, а меньше – нет;
конструкция должна идти вертикально вверх, в крайнем случае, допускается отклонение в 30°C;
дымоход должен быть сделан из газонепроницаемых материалов;
места стыков тщательно герметизируют;
при устройстве конструкции дымоудаления в нижней ее части необходимо предусмотреть конденсатосборник;
высота дымохода должна быть достаточной, чтобы обеспечить хорошую тягу для предупреждения задымления жилой зоны;
на верхушке трубы следует установить специальный зонтик, чтобы мусор и влага не попадали внутрь.

Перечисленные требования необходимо соблюдать в обязательном порядке, они являются основой безопасной эксплуатации дымохода для газового котла.

Выбор типа конструкции дымоудаления зависит от вида камеры сгорания. Она бывает открытой или закрытой. Во втором случае устанавливают коаксиальную трубу, в первом — обычную. Коаксиальная конструкция выглядит как две трубы, которые вставлены одна в другую. Она покупается уже готовой и легко собирается. Одна труба выводит продукты сгорания, а по другой обеспечивается приток воздуха для поддержания горения.

Дымоход для газовых котлов делают из разных материалов:

Кирпич – встречается все реже. Внутрь конструкции из кирпича вставляется гладкая труба необходимого диаметра из нержавейки или асбеста.
Нержавеющая сталь – одностенные трубы и сендвич. Требования к материалу довольно высокие, так как он должен выдержать долгий контакт с едкими веществами. Сендвич-дымоходы имеют прокладки из утеплителя и более надежны, чем одностенные, так как выполнены из двух слоев металла.
Керамические конструкции имеют множество преимуществ: надежны, долговечны, хорошо переносят контакт с едкими веществами. Однако обладают двумя значительными недостатками: дорого стоят и имеют большой вес, поэтому потребуют устройство прочного основания.
Асбестоцементная труба – самый дешевый вариант дымохода газового котла для частного дома. Однако у него есть проблема с герметизацией и выравниванием швов из-за специфической шероховатой поверхности.

Подробно про Дымоходы для настенных и напольных газовых котлов https://oteple.com/dymoxody-dlya-nastennyx-napolnyx-gazovyx-kotlov/ Естественная и принудительная тяга

Узнайте характеристики Газовых котлов Будерус:

Пелeты

ООО «ГидроТеплоСервис» предлагает в ассортименте модульные котельные на твердом топливе различной мощности и комплектации. В последнее время данные агрегаты находят все более широкое применение в качестве как резервного, так и постоянного источника тепла там, где существует возможность и целесообразность отопления дровами, углем, пеллетами.

Важным отличием предлагаемых нами блочно-модульных котельных на твердом топливе (БМК) является то, что для их оснащения мы используем только самое качественное, высокопроизводительное и надежное оборудование ведущих производителей мира. Имея большой опыт в продаже отопительных и водогрейных агрегатов, мы подобрали те решения, которые являются оптимальными в большинстве случаев.

Основные преимущества использования модульных твердотопливных котельных

Автономность.

Модульные котельные на пеллетах и другом виде твердого топлива полностью независимы от централизованных сетей, поэтому могут использоваться в отдаленных районах, а также при различных авариях. Без необходимости принудительной циркуляции могут обходиться даже без электричества. Идеальное решение для мест, где наблюдаются перебои с подачей газа – могут применяться в качестве вспомогательного источника теплоснабжения.

Высокий уровень автоматизации.

Использование специальных конструктивных решений позволяет обеспечить длительную работу модульных котельных на твердом топливе без участия человека. Не только при работе установки на пеллетах, но и на дровах, угле, брикетах.

Быстрая установка и ввод в эксплуатацию.

Поставляемые модульные пеллетные котельные, а также установки, работающие на другом виде твердого топлива, имеют полностью заводскую готовность, а потому требуют минимум времени для ввода в эксплуатацию. Для их размещения не требуется возводить дорогостоящий фундамент. Котельные можно устанавливать на специально подготовленной площадке или бетонной плите.

Простая транспортировка.

Оборудование модульных котельных на твердом топливе, купить которые мы предлагаем по низким ценам, размещается в специальных контейнерах, имеющих размеры, позволяющие перевозить котельные обычным автомобильным или железнодорожным транспортом.

Экономия топлива.

Блочно-модульные котельные на твердом топливе, как и другие виды БМК, можно установить максимально близко к отапливаемому помещению, что снизит потери тепла при его транспортировке и, как следствие, повысит эффективность сжигания топлива.

Краткое описание установок

В общем случае, модульные котельные на брикетах, пеллетах, угле, дровах представляют собой тепловую станцию, полностью укомплектованную необходимым оборудованием. В зависимости от модели БМК могут иметь различную мощность и производительность. Небольшие котельные способны отапливать дачи и коттеджные домики, а более мощные многоквартирные здания и целые поселки. При необходимости повышения мощности древесные, угольные и пеллетные котельные контейнерного типа могут быть объединены в каскад.

Базовая комплектация БМК включает в себя:

Отопительное и водогрейное оборудование. БМК могут пользоваться как для генерации тепла, так и подготовки воды для ГВС.
Твердотопливные горелки.
Насосное оборудование.
Запорную арматуру.
Домоотводящую систему.
Системы автоматики, сигнализации и безопасности.
Вентиляцию.
Бункер для хранения топлива.
Устройство для транспортной передачи топлива (для БМК с механизированной загрузкой).

В зависимости от потребностей клиентов модульные котельные на пеллетах, цены на которые у нас порадуют многих заказчиков, а также БМК на других видах топлива могут комплектоваться дополнительным оборудованием и служебными помещениями.

Почему модульные котельные на твердом топливе купить стоит именно в нашей компании?

Предлагаем как типовые решения, так и индивидуальные в зависимости от потребностей заказчиков и условий будущей эксплуатации.
Оказываем полный комплекс необходимых услуг – от доставки БМК до ввода в эксплуатацию и обслуживания.
Несмотря на комплектацию только лучшим оборудованием, на модульные котельные на твердом топливе цены у нас одни из самых низких.
Большой опыт работы – мы производим действительно надежные и долговечные блочно-модульные котельные на пеллетах, угле, дровах, брикетах.

Подробнее ознакомиться с условиями приобретения и доставки модульных твердотопливных котельных вы сможете у наших менеджеров, позвонив по указанным на сайте телефонам.

Решение проблемы с отоплением

После того как заветная покупка дома состоялась, вряд ли захочется занимать одно из свободных помещений для организации в нём отдельной котельной. Изначально в загородных домах редко можно встретить много комнат. Если абсолютно отсутствует желание располагать котельную непосредственно в жилом помещении, то отказываться от неё всё же не стоит. Для её организации можно выделить отдельное место. В том, что котельная располагается не в одном здании с комнатами, есть масса положительных моментов. Это решение позволяет стопроцентно защитить жилые зоны от попадания в них угарного газа. Наличие отдельной котельной нивелирует вероятность появления в жилье грязи. Для этого лучше отдавать предпочтение созданию полностью изолированного выхода. К тому же отдельно расположенный тепловой пункт не будет доступен для домашних питомцев и не станет источником неудобств. К примеру, очень просто делать ремонт в коммуникациях, которые расположены отдельно от основного дома.

Возможные варианты

Нередко современные граждане предпочитают располагать котельную на цоколе. В качестве альтернативы можно соорудить небольшую пристройку. Главное в данном случае – создать отдельную входную группу. На практике будет значительно легче затем организовать рабочие моменты. Параллельно с тем в самом доме будет довольно много свободного пространства. Отдельного внимания заслуживает непосредственно выбор котла. Качество и экономичность отопления напрямую зависят от его размеров, назначения и типа. С учётом всех плюсов и минусов котёл необязательно должен находиться в специально оборудованном для него помещении. Существуют даже случаи, когда в загородном доме и вовсе не нужно устанавливать котёл. Правда, речь идёт о ситуации, когда это здание используется лишь летом в качестве дачи

Если предусмотрено применение котла, то важно обращать внимание даже на самые минимальные детали. Только в таком случае будет организовано максимально надёжное, эффективное и выгодное отопление. Если устройство установлено за пределами теплового пункта, то его мощность не должна быть слишком большой

Если устройство установлено за пределами теплового пункта, то его мощность не должна быть слишком большой

Если устройство установлено за пределами теплового пункта, то его мощность не должна быть слишком большой.

Особенности оборудования

Принимать решения о расположении котельного оборудования необходимо рассудительно

Минимальные детали в данном случае также не утрачивают важности. Нередко владельцам загородных домов приходится прибегать к услугам инженеров, которые помогают создавать точные чертежи. Не стоит забывать о теплотехническом расчёте, с ним можно определить оптимальные показатели мощности систем водоснабжения и отопления

При помощи соответствующего документа впоследствии гораздо проще определить оптимальную мощность котельного оборудования. Для небольшой жилой площади вполне можно использовать настенные варианты котлов. Они с лёгкостью располагаются в ванной комнате, на кухне и в других помещениях. Однако мощности подобного устройства будет недостаточно для того, чтобы организовать отопление в крупном особняке. Если выбор пал всё же на навесной вариант котла, то вместе с ним обязательно следует использовать трубу, через которую продукты горения будут покидать пределы комнаты

Не стоит забывать о теплотехническом расчёте, с ним можно определить оптимальные показатели мощности систем водоснабжения и отопления. При помощи соответствующего документа впоследствии гораздо проще определить оптимальную мощность котельного оборудования. Для небольшой жилой площади вполне можно использовать настенные варианты котлов. Они с лёгкостью располагаются в ванной комнате, на кухне и в других помещениях. Однако мощности подобного устройства будет недостаточно для того, чтобы организовать отопление в крупном особняке. Если выбор пал всё же на навесной вариант котла, то вместе с ним обязательно следует использовать трубу, через которую продукты горения будут покидать пределы комнаты.
