Плиты перекрытия своими руками. чертеж и стоимость изготовления плиты

Монтаж

Для установки плит потребуется три человека: первый занимается подвешиванием детали к крану, двое других устанавливают ее на месте. Иногда при крупном строительстве используют четвертого человека, корректирующего работу крановщика со стороны.

Монтажные работы плит перекрытия производятся согласно технологии, регламентированной нормами СНиП, а также в соответствии с чертежом и раскладкой, согласованными в проекте.

Толщина перегородки рассчитывается в зависимости от проектируемой нагрузки. Если используются ж/б плиты, то они должны быть шириной не менее 10 сантиметров, у ребристых вариантов – от 29 см.

Бетонная смесь готовится непосредственно перед установкой. Лучше заказать ее у специализированных фирм, чтобы она обладала марочной прочностью. Норма расхода раствора определяется из расчета 2-6 ведер на укладку одной плиты.

Дабы правильно и точно класть плиту, ее не нужно сразу отцеплять от строп крана. Для начала при натянутых подвесах перекрытие выравнивают, после чего опускают полностью. Далее строители проверяют высотный перепад с помощью уровня. Если определенной ровности достигнуть не получилось, то придется вновь поднимать плиту и корректировать высоту бетонного раствора.

Специалисты предупреждают, что пустотные плиты лучше устанавливать на две короткие стороны. Кроме того, не следует перекрывать одним перекрытием несколько пролетов, поскольку оно может лопнуть в неожиданном месте. Если все же в схеме предусмотрена одна плита на 2 пролета, то следует сделать несколько прогонов болгаркой в местах перемычек. То есть над центральной перегородкой делается разрез по верхней поверхности. Этим обеспечивается направление трещины в случае будущего раскола.

Сборно-монолитные или пустотные перекрытия имеют стандартную длину. Иногда для строительства необходимы другие габариты, поэтому их делят пилой с алмазным диском

Важно помнить, что резать круглопустотные и плоские плиты вдоль нельзя, что связано с расположением арматуры в опорных зонах. А вот монолиты можно делить в любую сторону

Разрез монолитного бетонного блока может потребовать применения приспособлений для резки металлической арматуры и кувалды.

Сначала нужно сделать пропил на верхней поверхности по намеченной линии. Затем кувалдой проламывается бетон в области пустот и разламывается нижняя часть плиты. Во время работы под линию среза укладывают специальную подкладку, тогда при определенной глубине проделанного отверстия произойдет разлом под собственным весом. Если деталь рубится вдоль, то делать это лучше по отверстию. Внутренние арматурные стержни режутся газовым инструментом или безопасной сваркой.

Профессионалы советуют не рубить болгаркой арматуру до самого конца, лучше оставлять несколько миллиметров и ломать их ломом или кувалдой, так как в противном случае диск может застрять и сломаться.

Если ширины плиты не хватает, то предлагается делать монолитные бетонные стяжки. Снизу под двумя смежными плитами устанавливается фанерная опалубка. В нее укладывается арматура U-образной формы, основание которой лежит в углублении, а концы заходят на перекрытия. Конструкция заполняется бетоном. После его высыхания сверху делается общая стяжка.

Когда монтаж перекрытия закончен, начинают процесс укладки арматуры. Анкеровка предусмотрена для фиксации плит и придания всей конструкции жесткости.

Крепление плит друг к другу и основанию дома

Завершив монтаж плит перекрытия на фундамент, необходимо обеспечить их надежную фиксацию.

Крепление элементов осуществляется следующим образом:

  • путем установки стальных связей между плитами перекрытия. Крепление, повышающее прочность конструкции, выполняется за строповочные проушины;
  • с помощью анкерного крепления, фиксирующего плиту к поверхности фундамента. Это значительно повышает устойчивость сборного перекрытия.

Надежность сборного перекрытия зависит от правильно выполненного крепления элементов.

От правильно выполненного крепления элементов зависит надежность сборного перекрытия

Шаги черчения плана перекрытия и покрытия

Обратите внимание на план несущих стен, предоставленный снизу. Мы видим, что все стены не без проемов

Это важный момент. На этом этапе уже у здания должны быть перемычки над проемами.

Использование плана здания без перемычек затруднит процесс раскладки плит перекрытий.

Раскладку плит перекрытий на план дома необходимо начинать с одного из краев. Целесообразность того или иного варианта раскладки необходимо определять по количеству монолитных участков – их должно быть как можно меньше.

Доходя до мест, где невозможно установить плиты, необходимо остановиться и продолжить раскладку непосредственно после этого участка плана перекрытий (на чертеже снизу обозначен красной вертикальной линией).

Участки недоборов, то есть, участки, которые остались незакрытыми плитами перекрытий, необходимо замоноличивать.

После того, как плиты перекрытий установлены над одной из частей плана, необходимо переходить к другой и так далее, до полного завершения составления плана перекрытий.

Монолитный участок между плитами перекрытия под лестницу

Прежде чем вы решите самостоятельно сделать монолитные участки между плитами перекрытия, трезво оцените свои возможности, потому что это серьезная кропотливая работа. Но если вы все же решили делать монолит между плитами самостоятельно, то вам предстоит пройти нижеследующие этапы монтажа.

Схема монолитного участка.

Заделка швов между плитами перекрытия после монтажа и на потолке

Монтаж плит перекрытия – ответственное дело, требующее знаний и опыта. К сожалению, случаются ситуации, когда на месте приходится менять проектное решение, и в результате – нестандартная ситуация, когда ширины завезенных на стройплощадку плит не хватает для монтажа перекрытия. Мы ответим на извечный русский вопрос «Что делать?»

Нормативные требования к величине и заливке монтажных швов

Типовые размеры плит предусматривают их укладку со швами 15 мм, то есть практически встык. Нормативная литература прописывает устройство монолитных участков с армированием при расстоянии между плитами в 300 мм.

Для заделки швов между плитами перекрытия надо применять бетон на быстротвердеющем портландцементе или портландцемент марки М400 или выше на мелком заполнителе.

Размер зерна заполнителя не должен быть больше трети межплитного зазора и трех четвертей размера в свету между армирующими стержнями. В бетонную смесь надо вводить пластификаторы и ускорители схватывания.

Если получился стандартный шов между плитами шириной 10-15 мм, то обычно на дно шва, который устроен в виде «конуса», укладывают пруток арматуры, и заливают раствором.

Заделываем непроектные стыки до 300 мм

В случае, если ширина швов между соседними плитами не превышает 300 мм, заделать такой шов относительно просто, на выбор – несколько способов заливки швов.

Способ 1

  • Снизу соседних плит с помощью распорок устанавливаем доску или лист фанеры, перекрывающий зазор – это опалубка;
  • Поверх опалубки можно уложить кусок кровельного материала или пленки, тогда на опалубке не останется следов бетона, и ее можно будет использовать и дальше;
  • Промежуток между плитами заливаем раствором;
  • Ждем набора бетоном прочности в течение 3-4 недель, опалубку убираем.

Способ 2

Если нет возможности подвести опалубку снизу, можно сделать несъемную опалубку из оцинкованной кровельной стали толщиной 0,8-1 мм по размеру зазора между плитами, с опиранием на верхнюю грань плиты (корыто). Профиль боковой поверхности плит обеспечит дополнительный распор и жесткость монолитному участку.

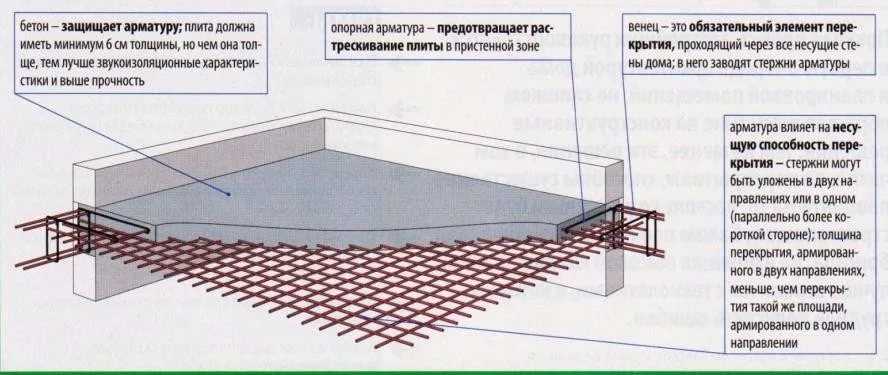

Усиление арматурой цельной плиты перекрытия

Завершив установку опалубки, приступайте к двухслойному армированию с формированием квадратных ячеек стороной 15 или 20 см. Формируя арматурный каркас, соблюдайте последовательность операций:

  1. Нарежьте стальные стержни необходимого размера, руководствуясь результатами выполненных расчетов.
  2. Сформируйте из продольных и поперечных стержней нижний ярус усиления, подложив в зонах пересечения прутков опоры высотой 30–40 мм.
  3. Произведите обвязку стыковых участков, используя специальное приспособление и вязальную проволоку.
  4. Уложите вертикальные фиксирующие элементы из стальной проволоки с интервалом 100 см и прикрепите к ним второй ярус каркаса.
  5. Соедините обе сетки в единый силовой контур, устанавливая специальные фиксаторы с шагом 40 см.

Выполняя работу, обратите внимание на следующие моменты:

  • размещение стыков стержней в шахматном порядке;
  • соблюдение величины нахлеста, превышающего диаметр стержня в 40 раз;
  • жесткость и неподвижность арматурного каркаса, заливаемого бетоном;
  • обеспечение расстояния между сетчатыми каркасами 12–14 см.

Соблюдение указанных рекомендаций позволит сформировать прочный контур усиления.

После того как проведен монтаж опалубки, можно начинать армирование (при помощи металлических прутьев формировать каркас монолитного перекрытия)

Технология монтажа

В первую очередь необходимо рассмотреть последовательность работ:

  1. Проведение расчетов. При этом, если пролет большой, то в таком случае проект будет подразумевать опору плит непосредственно на колонну.
  2. Монтаж опалубки.
  3. Выполняется упрочнение плиты при помощи стальных прутьев.
  4. Заливка, опрессовка бетона.

Последний пункт стоит рассмотреть подробно.

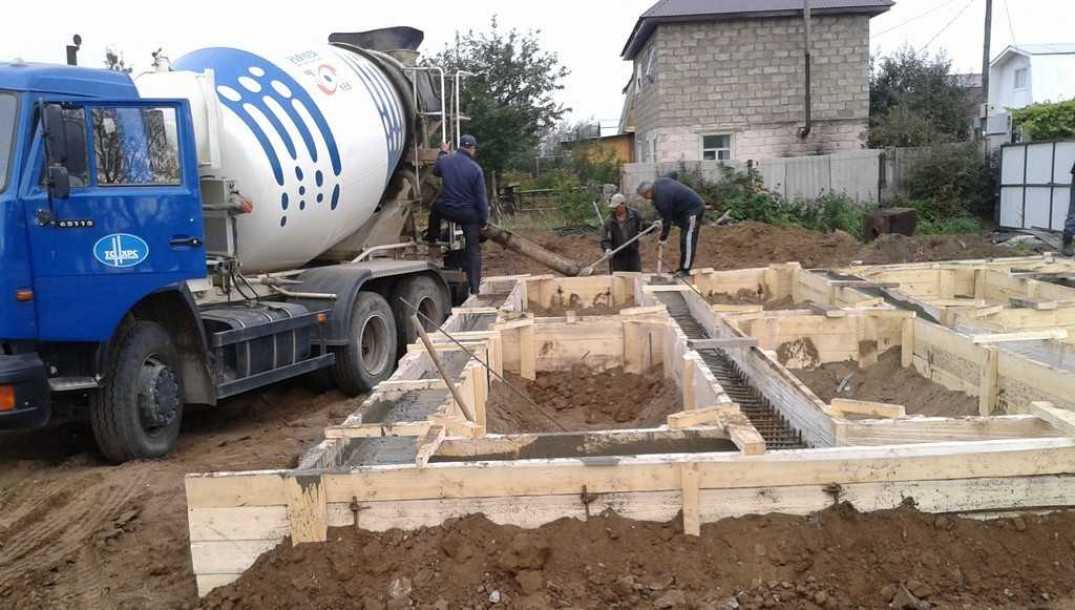

Как правило, для того, чтобы осуществить заливку бетонной смесью, необходимо использовать бетононасос. Безусловно, данные работы можно выполнить своими руками, но это нецелесообразно, поскольку в любом случае придется звать помощников, которым также потребуется вознаграждение. Залейте конструкцию при помощи бетононасоса – и это будет самым верным решением, особенно, если в здании 2 или больше этажей.

Чтобы уплотнить бетон, обычно используется поверхностный или глубинный вибратор. При этом во время работ нужно обязательно помнить о том, что при чрезмерной вибрации бетон может расслоиться.

Вибраторы необходимо устанавливать таким образом, чтобы шаг не превышал радиуса его полуторного воздействия. Время вибрирования подбирается индивидуально – следует следить за уплотнение бетонной смеси, один из очевидных признаков – это прекращение усадки смеси, пузыри также выделяться не будут.

В зимний период нужно обязательно заказывать бетон, которые в своем составе будет иметь противоморозные добавки. Они оказывают негативное влияние на каркас, но данный момент считается нормальным, если вы используете заводскую добавку.

Если нужно повысить прочность бетона – в него добавляется щебенка. Сваривать арматуру не желательно, лучше связывать ее при помощи вязальной проволоки, так она будет гораздо прочнее. Не нужно в смесь добавлять гравий, поскольку он имеет ровную поверхность. В результате сцепление будет не очень прочным.

Для того, чтобы плиты перекрытия были прочными, важно использовать не только материалы высокого качества, но также соблюдать технологию при выполнении процесса. Даже с применением морозостойких примесей специалисты не рекомендуют делать заливку в зимний период

Конструкция армопояса

Для сглаживания нагрузок от веса кровли и межэтажных панелей на торцевую плоскость капитальных стен сооружается специальный железобетонный пояс. Он выполняется также в процессе заливки монолитного фундамента.

Планируя соорудить цокольный, межэтажный или фундаментный армированный пояс, необходимо выполнить следующие действия:

  • продумать конструктивные особенности железобетонного контура усиления;
  • подобрать оптимальный размер арматуры и определиться с высотой армопояса;
  • приобрести необходимые для постройки армопояса строительные материалы.

Определяясь с конструкцией, размерами и применяемыми материалами, следует учесть действующие усилия на уровне перекрытия этажа, а также нагрузочную способность стен, для изготовления которых использовались пористые блоки. При использовании облегченных плит перекрытия допускается использовать менее мощный армопояс. При этом ширина должна быть равна толщине стен. Остановимся более детально на конструктивных особенностях и размерах.

Для того, чтобы повысить прочность несущих внешних стен необходимо делать армопояс

Из чего изготавливается армопояс?

Конструкция армированного пояса регламентирована строительными нормами. Это силовой контур, предотвращающий деформацию коробки здания.

Для изготовления армированного пояса применяются следующие стройматериалы:

бетонный раствор с маркировкой М400 и выше. Смесью заполняется опалубочный каркас, внутри которого расположена арматурная решетка. После застывания бетона образуется силовой контур по периметру несущих стен. Бетонная смесь изготавливается по стандартной рецептуре на базе портландцемента, щебня и песка

Важно выполнять бетонирование в один заход с дальнейшим уплотнением бетонного массива с помощью вибрационного оборудования. Важно не допустить формирования воздушных полостей внутри монолита;
стальные прутки с размером поперечного сечения 0,8-1 см

Рифленая арматура разрезается на заготовки необходимых размеров, которые связываются вязальной проволокой в пространственный каркас. Конструкция состоит из четырех продольно расположенных прутков, связанных поперечными стержнями. Диаметр поперечных элементов составляет 0,6 см. Металлическая решетка, повышающая нагрузочную способность бетонного массива, имеет в поперечной плоскости квадратное или прямоугольное сечение.

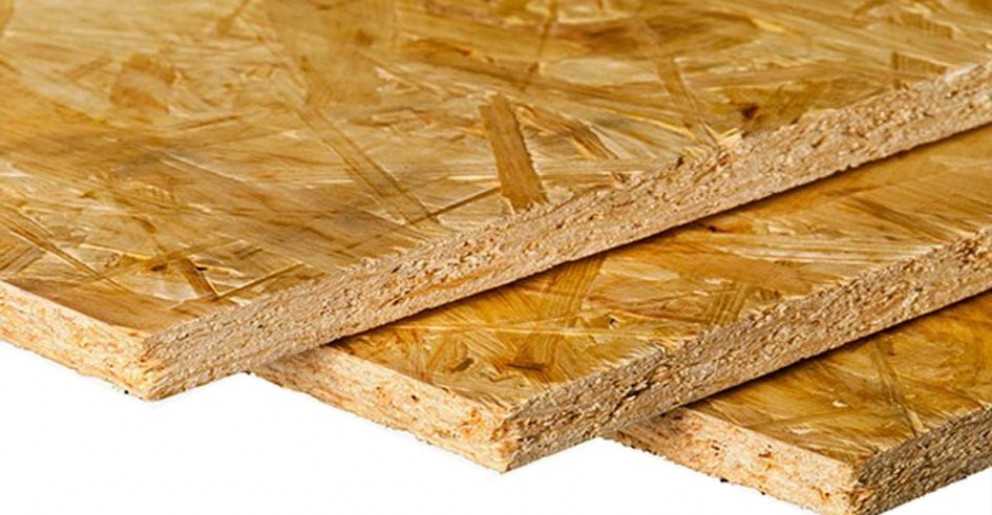

В зависимости от конструкции опалубки для ее изготовления используются различные материалы:

  • для разборной опалубки применяются щиты из древесины;
  • стационарная конструкция изготовляется из полистирола.

Важно обеспечить жесткость и герметичность опалубочной конструкции. Задача армопояса- помочь зданию противостоять деформирующим нагрузкам

Задача армопояса- помочь зданию противостоять деформирующим нагрузкам

Высота и толщина армопояса

Размеры армированного пояса регламентированы проектной документацией:

  • высота силового контура равна его толщине при изготовлении армированного пояса квадратного сечения. Для прямоугольной конструкции высота превышает ширину в 1,5-1,6 раза;
  • толщина армопояса обычно соответствует ширине несущих стен здания. Технология сооружения допускает уменьшенную толщину пояса, на уровне 0,7-0,8 толщины стен.

Процесс армирования

  1. Рассчитываем нагрузку. Перед началом работы проводятся точные расчеты статистической нагрузки для будущей конструкции:
  • действующие – такие как вес плиты, отделочного материала, потолка и стен;
  • временные – например, мебель, люди, оборудование.

Учитывая результаты, выбираем бетон, толщину плиты, необходимое армирование и схему армирования.

  1. Делаем опалубку. В обязательном порядке устанавливается по всей длине плиты. На телескопические стойки крепятся продольные балки и поднимаются на необходимую высоту, после чего монтируются поперечные бруски, и к ним закрепляется фанера. Готовая конструкция выравнивается с помощью нивелира либо уровня.
  2. Изготавливаем каркас. Он мастерится по готовой схеме. Приблизительный размер ячеек 150 на 150 мм или 200 на 200 мм. Продольные участки каркаса должны быть целыми. При нехватке длины арматура выкладывается внахлест на минимальном расстоянии, которое равно 40 мм в диаметре. Арматура между собой не приваривается, для закрепления используется проволока, тогда конструкция выходит подвижной. Дополнительная арматура располагается между слоями каркаса и создается из дополнительных прутьев (длиной от 400 до 1500 мм). Сам каркас должен быть полностью погружен в бетон. Расстояние от опалубки до каркаса – от 20 мм.
  3. Завершающим этапом является заливка. Бетон заливается один раз, лучше пользоваться бетононасосом. После того как смесь залита, ее надо хорошо уплотнить. Чтобы уберечь готовое изделие от появления микротрещин, пару дней нужно увлажнять плиту, разбрызгивая на нее небольшое количество воды. После полного застывания бетона изделие готово к эксплуатации.

Выбор марки бетона

Следует сказать, что вопрос подбора марки бетона для самодельного перекрытия крайне важен. Ведь неправильный выбор данного материала сулит проблемами с прочностью, снижением сопротивляемости к нагрузкам и так далее. А потому рекомендации специалистов в этом вопросе лишними точно не будут. Рассмотрим, какие есть марки бетона на сегодняшний день.

  • Марка М100 представляет собой решение с наиболее низким качеством и обычно используется перед заливанием монолитных конструкций. Обычно такой вариант применяют для заливки фундаментной ленты, формирования подушки из бетона, установки бордюра и так далее.
  • Бетон марки М150 используется для пола, стяжки, а также создания фундамента для построек, где насчитывается небольшое количество этажей.
  • М200 будет применяться для формирования пола, отмосток и стяжки. Из-за высокой прочности материала его используют для производства бетонных лестниц.
  • М250 будет отличным решением в создании монолита ленточных фундаментов, а также плит перекрытий.
  • М300 применяется для формирования плит перекрытий, а также бетонных лестниц.
  • М350 используют для создания различных поверхностей монолитного типа, балок и бассейнов.

Марки М400, М450 и М500 практически не применяются в строительстве частных объектов. Они востребованы в создании таких построек, как плотины, дамбы, мосты и различные гидротехнические сооружения.

Область применения и виды

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает,  дом «садиться» на место.

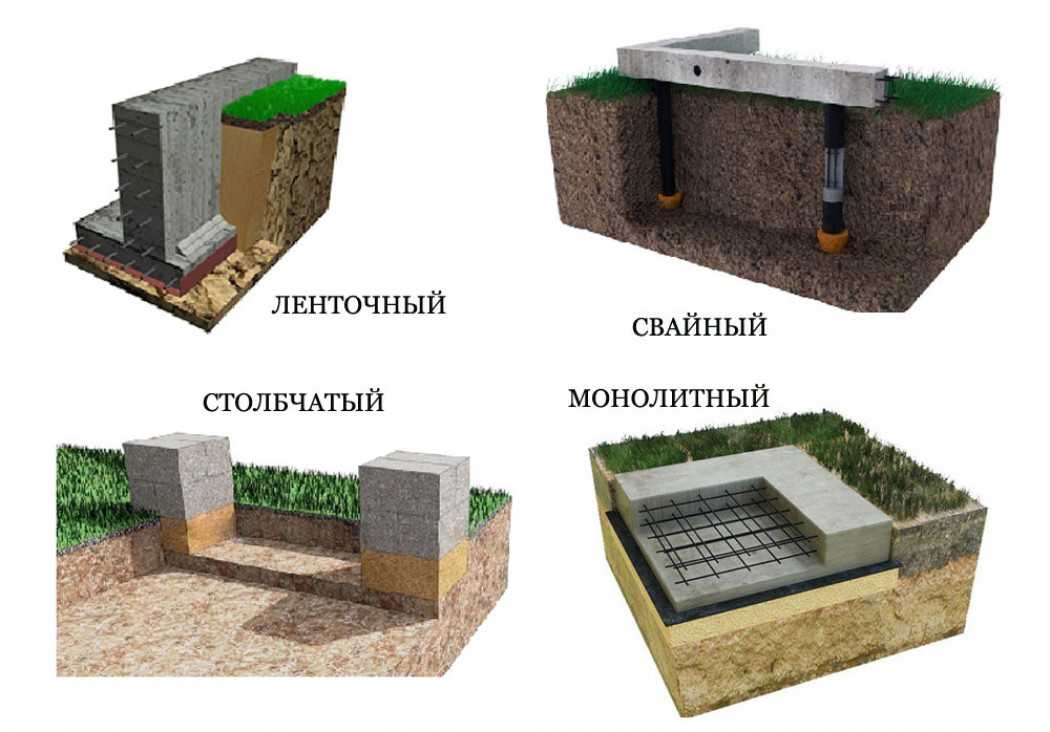

Есть четыре типа плитного фундамента:

Рекомендуем: Ленточный фундамент: типы и особенности Какой фундамент под двухэтажный дом лучше, расчёт глубины и его толщина Марка бетона для фундамента частного дома Бетон марки M200: пропорции, состав, замес Рассчитать ленточный фундамент своими руками ОСБ (OSB) плита: стандартные размеры, технические характеристики Монолитный ленточный фундамент для дома Какой глубины должен быть фундамент Фундамент из блоков ФБС своими руками

Разновидности и характеристики монолитного основания

Выбор разновидности монолитной основы плитного типа зависит от ряда факторов:

От ряда факторов зависит выбор разновидности монолитной основы плитного типа

  • расположение поверхности плиты относительно нулевой отметки;
  • метод сооружения фундаментной конструкции;
  • конструктивный вариант исполнения.

По величине заглубления в почву плитные основания классифицируются следующим образом:

  • незаглубленные фундаменты. Они сооружаются на спланированной поверхности почвы, с которой удалены строительный мусор и растительность;
  • мелкозаглубленные основания. Технология сооружения фундаментной плиты предусматривает ее погружение в грунт на 40-50 см ниже нулевой отметки;
  • заглубленные основы. Нижняя плоскость железобетонной плиты фундамента располагается на глубине замерзания грунта или ниже.

Способ обустройства цельной плиты также отличается:

  • монолитная конструкция возводится на спланированной и очищенной площадке. Технология предусматривает сооружение подушки, монтаж опалубки, гидроизоляцию, армирование и бетонирование. Для постройки цельной плиты не требуется грузоподъемная техника. Внутри бетонной основы размещаются инженерные сети и необходимые коммуникации. Габариты фундаментной платформы не ограничены;
  • сборный вариант сооружается из стандартных плит, изготовленных в промышленных условиях. Укладка панелей выполняется на щебеночно-песчаную подушку с помощью крана. После завершения монтажных операций стыковые участки заливаются раствором. Допускается армирование сборной платформы с последующей заливкой слоя стяжки. Толщина и размеры сборной конструкции регламентированы габаритами готовых панелей.

Одним из доступных считается этот вариант фундамента

Сооружаются следующие плиты, отличающиеся особенностями конструкции:

  • чашеобразная платформа. Она представляет сложную конструкцию, которая позволяет соорудить под домом вместительный подвал;
  • плоский фундамент. Он выполняется в виде обычной плиты, которая дополнительно утепляется листовым теплоизолятором.

Остановимся на характеристиках цельной плиты фундамента, которую отличают следующие свойства:

  • увеличенная нагрузочная способность. Прочная конструкция железобетонной плиты не разрушается, воспринимая вес строения и реакцию грунта;
  • повышенная влагостойкость. Правильно сооруженная монолитная основа не позволяет влаге проникать через фундамент к стенам;
  • длительный срок использования. Железобетонная платформа гарантирует устойчивость строений на протяжении продолжительного периода.

Размеры плиты выполняются в соответствии с габаритами возводимого строения, а толщина зависит от определенных условий:

  • устойчивость зданий на нормальных почвах обеспечивается при толщине платформы 40-50 см;
  • для надежности построек, сооружаемых на проблемной почве, следует увеличить толщину до 100 см.

Эксплуатационные характеристики монолитной платформы определяются также маркой бетонного раствора, диаметром арматурных прутков и конструктивным вариантом исполнения плиты.

В соответствии с габаритами возводимого строения выполняются размеры плиты

Профессиональные строители и частные застройщики убедились в многочисленных достоинствах монолитной конструкции:

  • конструктивной простоте. Конфигурация основы повторяет контур здания. Сооружение монолитной платформы осуществляется за ограниченный период времени;
  • экономичности конструкции. В результате сооружения цельной плиты отпадает необходимость в обустройстве пола. Это позволяет сэкономить денежные средства;
  • повышенной прочности. Благодаря применению марочного бетона и правильно подобранному диаметру арматуры, плитный фундамент предотвращает деформацию стен;
  • универсальности. Монолитный фундамент применяется для различных видов зданий, обеспечивает долговечность на подвижных, влажных и промерзающих грунтах;
  • морозоустойчивости. Прочная конструкция железобетонной плиты не растрескивается в результате сезонных колебаний температуры, вызывающих подвижки грунта.

Наряду с преимуществами конструкция имеет также и слабые стороны:

  • сложность сооружения цельной плиты в условиях наклонной местности;
  • увеличенный объем затрат и повышенная трудоемкость выполнения работ;
  • необходимость выполнения дополнительных объемов земляных работ для заглубленного основания.

Армирование пустотной плиты

Изготовить пустотную плиту собственными силами практически невозможно, обычно их заказывают на заводе железобетонных изделий. Армирование пустотной плиты перекрытия (чертеж позволяет получить наглядную картину) проводится из стали класса А3, А4. Каркас сваривается из проволоки, стержневой арматуры, иногда с участием толстых канатов, хотя частного строительства это редко касается. При производстве используются тяжелые бетоны. Пустотные плиты для усадебных домов принадлежат к серии .

Если все работы проведены правильно, после снятия опалубки получается ровная, красивая поверхность. Возможные мелкие неровности, оставшиеся от стыков горизонтальных щитов фанеры, легко зашлифовать болгаркой, при организации навесных потолочных конструкций этим этапом можно пренебречь.
