Плиты перекрытия: виды плит перекрытия, размеры, гост

Описание

Ребристые виды перекрытия выпускаются в виде цельной плиты, оснащенной дополнительным продольным элементом. Он служит в качестве балки, работающей на изгиб. При необходимости сведения к минимуму воздействий чрезмерной нагрузки используют поперечные ребра. Стоит отметить, что бетон в П-образных плитах перекрытия переходит из площади растяжения в места сжатия, где и концентрируется максимально. Это обуславливает предельно корректное перераспределение нагрузки. В целях экономии раствора и уменьшения толщины изделия ребристые вставки подвергаются армированию без потери прочностных характеристик. В зависимости от последующего применения, плиты могут оснащаться дополнительными ребрами жесткости или технологическими отверстиями.

Нагрузка

До покупки плит обязательно нужно просчитать все нагрузки, которые будут на них воздействовать. Расчеты дают возможность правильно и точно определить, какая нагрузка для выбранной плиты будет оптимальной, а какую она не выдержит. Материал закупают в соответствии с характеристиками в расчетах и сопровождающей изделие документации.

Нагрузка на П-образную плиту может быть равномерной/неравномерной, временной/постоянной. В расчетах учитывают равномерную нагрузку, измеряя ее в кг/м3.

Лучше всего данный этап работ доверить профессионалам, так как учесть все нюансы и верно все рассчитать без специальных знаний и навыков достаточно сложно.

Чем отличаются плиты ПК от ПБ

ПК (Круглопустотные) ПБ (Безопалубочные)
По технологии изготовления
В опалубку устанавливается арматура и кессоны (круглые полые емкости). Бетон укладывается в металлическую опалубку фиксированной длины и ширины (например, 6,0 х 1,2 х 0,22)
Натягивается арматура. Формующая машина уплотняет, придает форму и укладывает бетон определенной ширины (например, 1,2м) и большой длины (не менее 10 метров). После твердения нарезается на нужную длину
По толщине
По ГОСТ оба вида должны быть 220 мм
По длине
Длина зависит от длины опалубки Любой необходимой длины
По ширине
Ширина зависит от ширины опалубки, но т.к. ширина кузова бортового автомобиля 2,4м широкие плиты изготавливают крайне редко Ширина зависит от ширины формующей оснастки (в основном 1,0 м; 1,2 м; 1,5 м)
Особенности
Плиты ПК нельзя резать, т.к. армирование не одинаково в разных поперечных сечениях Так как количество арматуры в любом поперечном сечении одинаково – эти плиты можно резать
По форме пустот
После твердения из плиты вынимаются формирующие пустоты кессоны.
Они круглые диаметром 140мм или 159мм.

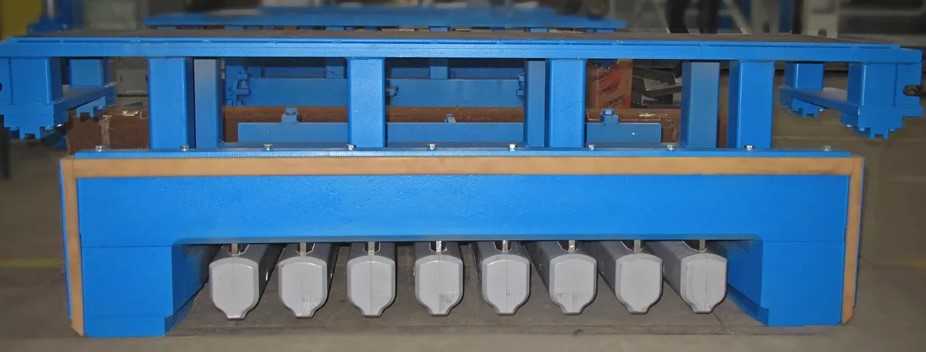

Варианты формующей оснастки, придающей форму пустотам.

Как покупать плиты перекрытия

Заказывая железобетонные изделия, придерживайтесь следующих рекомендаций:

1. Заявку на поставку жби отправляйте поставщику в письменном виде и обязательно дождитесь выдачи счета. Проверьте в нем список наименований, позиционное количество товара. Это избавит о недоразумений при фактическом получении плит. Не тот размер или не то количество чревато допоставкой или обменом, что в случае с подобными габаритными грузами обойдется в копеечку.

2. Обязательно интересуйтесь у продавца названием непосредственного производителя материала. Вы сможете зайти на его сайт и проверить отзывы о качестве продукции, посмотреть репутацию.

3

Обращайте внимание на марку бетона, использованного на отлив плит и его качества

4. Требуйте приложения паспорта качества на поставляемый вам товар.

Сертификат качества на плиты перекрытия

5. Получая плиты, пересчитайте их количество и в обязательном порядке произведите их внешний осмотр на возможные дефекты, вроде трещин, сколов и т.п. Если таковые имеются, известите об этом поставщика и составьте акт дефектуры с подписями свидетелей осмотра. Возможно, в дальнейшем эта бумага вам очень пригодится.

Преимущества пустотелых железобетонных плит

Многопустотные плиты являются универсальным строительным материалом, который применяется для устройства горизонтальных несущих конструкций в гражданском, коммерческом и промышленном строительстве. Наличие технологических пустот в их конструкции обеспечивает множество преимуществ по сравнению с монолитными конструкциями:

  • Небольшой вес – минимизирует нагрузки на фундамент здания.
  • Улучшенная тепло- и шумоизоляция – воздух, содержащийся в пустотах, выступает в качестве дополнительной изоляции между этажами.
  • Высокая несущая способность и прочностные характеристики.
  • Быстрый монтаж – выполняется с привлечением автокрана для подъема и укладки конструкций на несущие стены.

Это общие преимущества всех многопустотных плит перекрытия, поэтому остановимся подробнее на отличительных особенностях отдельных серий:

  • ПК – в относительно больших пустотах правильной круглой формы можно прокладывать инженерные коммуникации (сливные, вентиляционные трубы и т.д.). Из недостатков можно отметить не очень качественную поверхность, поэтому на черновую отделку уйдет больше времени, сил и денег, чем при использовании безопалубочных изделий. Но при этом более низкая цена продукции этой серии компенсирует дополнительные затраты.

    Фото 6. Изготовление плит ПК

  • ПБ – более гладкая поверхность минимизирует расходы на отделку. За счет отсутствия поперечного армирования их можно без риска потери несущей способности резать как в продольном и поперечном направлении, так и под углом 45°. Но они более дорогостоящие по сравнению с ПК, что компенсируется отсутствием необходимости в толстослойной черновой отделке.

    Фото 7. Производство изделий ПБ

Монтаж

В процессе монтажа панелей необходимо придерживаться некоторых правил. Для укладки П-образных плит используют автомобильный/башенный подъемный кран. Если из плит создаются межэтажные перекрытия, обязательно нужно позаботиться про технику, способную поднимать железобетонные изделия нужных габаритов на указанную высоту.

Монтируя плиты таким образом, удается получить плоскую ровную поверхность перекрытия. Если нужно убрать ненужную часть плиты (сделать в ней отверстие под люк либо укоротить по размерам), делают это с использованием обыкновенной болгарки и дисков по металлу/бетону, лома.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

  • на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
  • второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
  • третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от  140 – 203 мм. Нормируются также следующие габариты:

  • длина, которая может составлять 1,68–12 м,
  • ширина, изменяемая в пределах 0,98–1,48 м;
  • толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

  • буквы и цифры, характеризующие геометрические параметры и вес;
  • коэффициент, отражающий несущую способность;
  • тип и класс арматуры;
  • тип и марку бетона;
  • дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры —  от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

  • на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
  • второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
  • третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от  140 – 203 мм. Нормируются также следующие габариты:

  • длина, которая может составлять 1,68–12 м,
  • ширина, изменяемая в пределах 0,98–1,48 м;
  • толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

  • буквы и цифры, характеризующие геометрические параметры и вес;
  • коэффициент, отражающий несущую способность;
  • тип и класс арматуры;
  • тип и марку бетона;
  • дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры —  от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Как выбрать?

Этот вопрос возникает перед частными застройщиками в первую очередь. Плита с множеством пустот легка, но надо особенно тщательно контролировать ее прочность. Рекомендуется сверять маркировку со специальными таблицами, где она расшифровывается. Конструкции ПК и НВ выбирают в основном там, где особенно важна прочность. А вот ПНО разрешается применять исключительно в малоэтажном строительстве (1, максимум 2 этажа).

Бывает так, что типовые плитные блоки по какой-то причине использовать нельзя. Тогда придется заливать изделие непосредственно на объекте. Сборно-монолитные конструкции (разновидность заливаемых монолитных) построить проще. При этом успешно реализуются самые смелые проекты.

О том, как ровно уложить плиты перекрытия, смотрите в видео ниже.

Изготовление

Эти изделия производятся по схожей технологии с железобетонными плитами других назначений.

Сначала монтируется опалубка из досок по размерам будущей плиты или металлическая форма при промышленном производстве;
В форму укладывается арматура согласно чертежу изделия, так же он определяет тип и маркировку стали;
Заранее готовится бетон из качественного цемента, просеянного песка, промытого щебня, которые смешиваются в нужной пропорции;
Бетон заливается в форму. Изделие на несколько дней оставляют набирать прочности;
Готовое изделие обрабатывают средством для гидроизоляции, а выступающие стальные петли – средством от коррозии;
Затем бетонная плита, изготовленная в промышленных условиях, проходит проверку на соответствие требованиям ГОСТа. В случае, если все в порядке, изделие поступает в продажу. Разумеется, проверяется не каждое изделие отдельно, а случайная выборка из партии плит.

Как расшифровывается маркировка бетонных плит перекрытия

Маркировка пустотных плит перекрытия, выпускаемых заводами ЖБИ, выполняется в соответствии с положениями стандарта. Маркировка наносится краской на бетонную поверхность в виде буквенно-цифровой аббревиатуры. Зная, как расшифровывается обозначение плит, несложно подобрать изделие для решения конкретных задач

Работникам проектных организаций, строителям и заказчиком важно уметь расшифровывать маркировку

На примере многопустотной плиты с обозначением ПК 27.15-10 расшифруем индексы в обозначении:

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа

  • ПК – сокращенное обозначение перекрывающей панели с каналами круглого сечения, изготовленной путем бетонирования в опалубку;
  • 27 – округленная до дециметров длина изделия. Выраженный в миллиметрах размер панели составляет 2650;
  • 15 – ширина железобетонной плиты, выраженная в дециметрах. Стандартный размер составляет 1490 мм;
  • 10 – величина предельно допустимой нагрузки, которую способно выдержать изделие (1000 кг/м2).

Плиты, произведенные по безопалубочной технологии, маркируются буквенным индексом ПБ. Их маркировка полностью соответствует продукции марки ПК.

Маркировка

Многим кажется, что плиты абсолютно одинаковы и без каких-либо отличий. На деле все обстоит иначе. Маркировка имеет буквенно–цифровую структуру. Рассмотрим на примере маркировки ПК 57-15-8Т. Что значат эти символы:

  • ПК – наименование материала/вид используемой плиты. В нашем примере это плита перекрытия с пустотами круглой формы.
  • 57 – 15 – размер изделия, который указывается в дециметрах. У нас это конструкция размером 5682 мм (длина) на 1500 мм (ширина).
  • 8- обозначает допустимый вес, который может выдержать данный стройматериал. В нашем случае это 800 кгс/м2.
  • Т – марка бетона. В примере это тяжелый. Состав может быть легкий и средний.

В отдельных случаях в маркировке может указываться толщина. Например, П-27-15-12-8Т, сплошная железобетонная плита, имеющая длину 2690 мм, ширину 1490 мм, высоту 120 мм и выдерживающая нагрузку 800 кгс/м2, сделанная из тяжелого бетона.

Удельный вес плиты перекрытия. Вес пустотных и полнотелых плит перекрытия.

Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

  1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

  1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

  1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
  2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.

Сколько весят разные плиты перекрытия?

Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.

Усредненная таблица веса плит перекрытия

Тип ЖБИ Маркировка Размеры (м) Вес (кг)
Полнотелые ПРТм–3 1600х400х80 85
ТП–43–8 4300х800х220 1400
ПТП 24–12 2400х1200х120 840
Ребристые 1П7–2 5550х740х400 1500
2ПГ–5 5970х1490х250 1230
1П3–1 5550х1490х400 2650
Пустотелые ПК26.10–8 2580х990х220 78
ПК30.15–8 2980х1490х220 790
ПК50.12–8 4980х1190х220 1320
Полистиролбетонные 36.10.3 3600х1000х300 1150
42.12.3 4200х1200х300 1610
51.15.3 5100х1500х300 2450

naruservice.com

Маркировка

Даже поверхностное знакомство с технологией изготовления плит перекрытия показывает, насколько разными они могут быть

И для полноценного представления о сути каждого изделия, о его предназначении важно уметь читать маркировку. Она отнюдь не стихийна, наоборот, производители обязаны следовать указаниям ГОСТа 2016 года

Обычный порядок обозначений таков:

  • вид конструктивного элемента и изделия;
  • длина;
  • ширина (высота всегда одна и та же, потому не прописывается);
  • допустимый уровень несущей нагрузки (1 единица равна 100 кг на 1 кв. м);
  • категория арматуры;
  • прочие параметры.

В последнюю группу входит информация о:

  • сопротивляемости едким и агрессивным веществам;
  • сейсмической стойкости;
  • сопротивляемости низкой температуре;
  • закладных элементах либо специальных отверстиях.

Буквами П, ПТС либо ПП обозначают полновесное монолитное изделие. За сокращением ПГ либо ПР скрываются сплошные плиты ребристого типа. Если плита маркирована как ПВ, то это означает неразрывную оребренную плиту с вентиляционными проемами. Когда готовятся отверстия под фонари, применяют обозначения ПС либо ПФ. Сочетание символов ПЛ означает, что перекрытие рассчитано на легко сбрасываемую крышу.

Легко сбрасываемая кровля из арочных и сводчатых ребристых плит может маркироваться, как ПОС, ПОВ, ПОФ, ПОЛ. Что касается пустотных плит, они маркированы по числу точек, на которые опирается плита. Изделия класса Т опираются на 3 стороны, а изделия К — на все четыре. Если буквы вовсе нет, это означает, что конструкция рассчитана на поддержку с обеих сторон. Плиты ПК и ПГ отличаются от других пустотных (ПБ) методом производства.

ПГ, ПК — означает заливку в опалубочную конструкцию. А вот ПБ означает формовку на непрерывном конвейере. В результате удается обеспечить гладкость и защищенность на очень высоком уровне. Кроме того, ПБ не имеет существенных ограничений длины. Потому можно применять такие плиты в местах с нетипичными габаритами.

Но формовочная плита имеет относительно узкие отверстия. Не допускается сверление таких изделий, потому прокладка коммуникаций сквозь них невозможна. Кроме того, маркировка указывает и на вид бетона. Буква С обозначает повышенную устойчивость к сейсмическим сотрясениям, а Я – ячеистые материалы.

Далее:

  • М — мелкое зерно;
  • С — плотные силикаты;
  • Л — легкие;
  • Ж — стойкость к нагреву;
  • П — пескобетон;
  • Н — нормальная проницаемость.

Классификация

Разделительные конструкции классифицируют по различным критериям:

  • месту расположения;
  • функциональному назначению;
  • конструктивным особенностям;
  • технологии возведения.

В зависимости от расположения и назначения существуют следующие разновидности защитных конструкций:

  • чердачные. Обеспечивают теплоизоляцию жилых помещений, отделяя их от неотапливаемого чердака. Предусматривают использование теплоизоляционных материалов, устойчивых к воздействию влаги и температурных колебаний. Содержат пароизоляционную прослойку. Она способствует поддержанию комфортной влажности;
  • межэтажные. Располагаются между этажами здания, разделяя строение на отдельные помещения, в которых поддерживается постоянный микроклимат. Не нуждаются в защите от воздействия влаги и теплоизоляции. Основное назначение межэтажных конструкций – звуковая изоляция помещений;
  • подвальные. Выполняют функцию разделительной перегородки между неотапливаемой цокольной частью здания и жилым помещением. Обязательный элемент подвальных оснований – теплоизоляционная прослойка. По своему назначению подвальная конструкция идентична чердачной. Она предусматривает наличие пароизоляционной прослойки, расположенной поверх теплоизолятора.

По конструктивному исполнению несущие элементы делятся на виды:

  • балочные. Представляют систему несущих балок и расположенного между ними заполнителя, а также элементов напольного или потолочного перекрытия;
  • безбалочные. Они сформированы в виде усиленных конструкций, состоящих из отдельных железобетонных панелей или сплошных армированных плит;
  • комбинированные. Представляют собой сборную конструкцию, сформированную из несущих балок, между которыми расположены отдельные блоки.

По технологии изготовления несущие конструкции делятся на следующие виды:

  • сборные. Собираются из отдельных элементов, произведенных, как правило, в промышленных условиях;
  • цельные. Особенность монолитной основы – заливка несущей плиты непосредственно на месте установки;
  • сборно-монолитные. Формируются из отдельных ригелей, между которыми устанавливается арматура, и заливается бетон.

Устройство монолитного перекрытия

Рассмотрим особенности различных видов перекрытий, оценим достоинства и проанализируем недостатки.

Сравнительный анализ монолитных перекрытий и железобетонных плит

Как уже обсуждалось выше, устройство монолитной конструкции наиболее выгодно при необходимости перекрытия пролетов со сложной конфигурацией, где по каким-либо причинам невозможно или нецелесообразно применение заводских плит. Также монолит (при условии правильного расчета толщины, сечения арматуры, выбора марки бетона, соблюдения технологии армирования и заливки) характеризуется повышенной несущей способностью и долговечностью.

Фото 8. Устройство опалубки для монолитного перекрытия

Другие преимущества монолитных конструкций:

  • минимальные расходы на отделку при качественной заливке;
  • отсутствие стыков, которые нужно заделывать.

Фото 9. Армирование будущей монолитной конструкции

Однако процесс устройства такого перекрытия очень трудоемкий и стоимость довольно высока, так как необходимо подготовить материалы для создания опалубки и армирования конструкции, завезти огромное количество бетонной смеси. Сроки строительства могут значительно затянуться, поскольку заливка бетона выполняется только при плюсовой температуре и застывает он относительно долго – полный набор прочности длится 24 дня в условиях нормального температурно-влажностного режима.

Фото 10. Залитое бетоном перекрытие

С готовыми железобетонными плитами работать проще и быстрее:

·

  • они изготовляются в заводских условиях;
  • характеризуются точными геометрическими размерами;
  • монтаж производится подъемным краном;
  • нет необходимости закупать материалы и тратить время на армирование, создание опалубки и заливку бетона.

Фото 11. Нанесение раствора на несущие стены для последующей укладки плиты

Еще одно преимущество – итоговая стоимость перекрытия из ЖБИ будет ниже по сравнению с монолитным.

Фото 12. Монтаж плит автокраном

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
