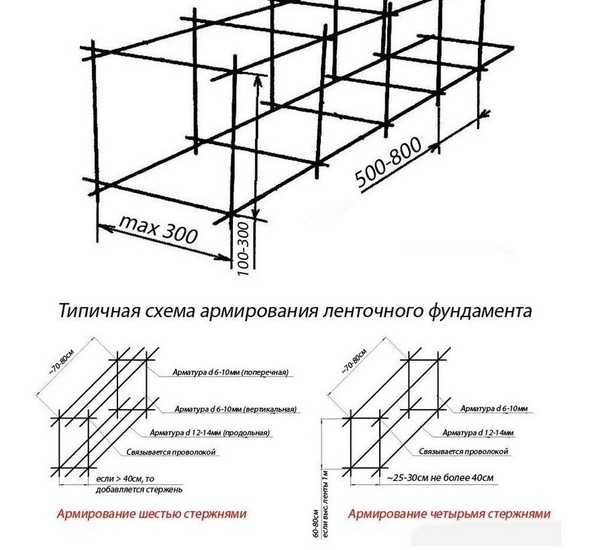

Как сделать арматурный каркас для фундамента своими руками?

Минусы и неудобства при изготовлении монолитных перекрытий

Одним из факторов применения именно монолитного способа является наличие поблизости от места строительства растворобетонного завода или узла, где можно заказать и вовремя получить готовую бетонную смесь, а также возможность нанять бетононасос.

Доставка бетона производится автобетоносмесителями, оборудованными лотками и насосами для подачи бетона в место укладки. Миксеры также оснащены системой подачи воды в смесь, если она недостаточно пластична для укладки. Использование автобетоносмесителей позволяет многократно снизить трудозатраты и время заливки бетона в опалубку.

Созревание уложенной в формы бетонной смеси до того момента, когда по перекрытию можно передвигаться и выполнять следующий этап строительства, занимает примерно 28 суток в зависимости от климатических условий и сезона. Приостановка строительных работ на такое время также можно отнести к недостаткам монолитной технологии для перекрытий.

Кроме того, следует учитывать, что перекрытия из монолитного бетона в жилых домах требуют отделочных работ.

По сути, это полный перечень недостатков, несопоставимый с количеством достоинств.

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

  • сплошное;
  • ребристое:
  • по профлисту.

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

(function(w, d, n, s, t) {
w = w || [];
w.push(function() {
Ya.Context.AdvManager.render({
blockId: “R-A-510923-1”,
renderTo: “yandex_rtb_R-A-510923-1”,
async: true
});
});
t = d.getElementsByTagName(“script”);
s = d.createElement(“script”);
s.type = “text/javascript”;
s.src = “//an.yandex.ru/system/context.js”;
s.async = true;
t.parentNode.insertBefore(s, t);
})(this, this.document, “yandexContextAsyncCallbacks”);

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Что лучше: ленточный фундамент или плита

Однозначно ответить на этот вопрос нельзя. Многое (если не все) зависит от характеристик грунта, предполагаемых нагрузок на будущее основание. Например, есть участок, где грунтовые воды находятся глубоко, а промерзание грунта небольшое. Если на нем запланировано строительство одноэтажного дома, то оптимален будет именно ленточный мелкозаглубленный фундамент. Монолит будет попросту неуместен, нецелесообразен.

Если рассматривать оба основания в равных условиях, то сравнивать сложно, поэтому мнения строителей противоречивы. Есть мастера, считающие плиту универсальной, вне зависимости от условий и нагрузок. Монолит «умеет плавать», и это его главное достоинство, которое сложно переоценить, когда строительство запланировано на неустойчивом грунте.

Однако обратная сторона «медали-плиты» — неудобство. Оно связано с отсутствием подвала (подпола), более сложным устройством коммуникаций. Другой недостаток — отсутствие цоколя, но он в большей мере требуется деревянным домам. Лента гораздо выше, поэтому лучше защищает натуральный дом от внешних угроз — от дождя, снега, вездесущих грызунов.

Прислушиваться к мнениям других в этом случае не лучшая тактика. Будущие хозяева должны корректно оценить рельеф, сделать анализ грунта, а затем посчитать, во сколько обойдется выбранный вариант, а лучше — заранее сравнить стоимость обоих претендентов. Такой подход позволит определить оптимальное основание: наиболее надежное, экономичное, долговечное.

Что лучше: ленточный фундамент или плита? Одно из мнений можно услышать (а результат увидеть) в этом видеоролике:

Тонкости возведения

Когда есть возможность монтировать опорные сваи ниже уровня промерзания грунта, ленточный фундамент мелкого заглубления строят в паре с опорными столбами.

Такой вариант используют в отношении сырых и заболоченных участков, на суглинках, с близко залегающими грунтовыми водами. Это позволяет экономить на опорной конструкции без ущерба её надёжности.


В качестве столбов используют:

  • трубы из стали, защищенные бетонным слоем;
  • железобетонные опоры;
  • асбестоцементные трубы, залитые внутри бетоном.

Необходимо продумать обустройство качественной дренажной системы. В противном случае затраты на обустройство основания не оправдают себя и конструкция со временем будет разрушаться.

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

  • ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
  • СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
  • СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
  • ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

Как определить толщину бетонного слоя

Толщина — определяющий параметр монолитного перекрытия. Именно на основе этого параметра составляется схема устройства опалубки, осуществляется раскладка арматуры. При отсутствии проекта застройщику следует ориентироваться на типовые рекомендации по устройству монолитного слоя.

Усреднёнными расчётными нормативами определён показатель толщины по отношению к длине пролёта между опорами 1: 30. Иначе: на 1 погонный метр пролёта толщина слоя бетона должна быть примерно 3 см, а на стандартном 6-ти метровом пролёте она будет 18 см.

На практике допускается снижение толщины на 10-15 % в случаях, когда нагрузки будущего перекрытия не превышают средние значения.

Пример расчета

Пример предусматривает следующие исходные данные:

  • одноэтажный дом с мансардой размерами в плане 8 м на 10 м;
  • стены выполнены из силикатного кирпича толщиной 380 мм, общая площадь стен (4 наружных высотой 4,5 м) равняется 162 м²;
  • площадь внутренних перегородок из гипсокартона равняется 100 м²;
  • кровля металлическая (четырехскатная, уклон 30ᵒ), площадь равняется 8 м * 10 м/cosα (угол наклона кровли) = 8 м * 10 м/0,87 = 91 м² (также понадобится при вычислении снеговой нагрузки);
  • тип грунта — суглинок, несущая способность = 0,32 кг/см² (получено при геологических изысканиях);
  • снеговая нагрузка — 180 кг/м²;
  • перекрытия деревянные, общей площадью 160 м2 (также понадобится при вычислении полезной нагрузки).

Сбор нагрузок на фундамент выполняется в табличной форме:

Нормативная нагрузка Коэффициент надежности Расчетная нагрузка
Стены: 162 м2 * 690 кг/м2 = 111780 кг 1,1 122958 кг
Перегородки: 100 м2 * 30 кг/м2 = 3000 кг 1,2 3600 кг
Перекрытия: 160 м2 * 150 кг/м2 = 24000 кг 1,1 26400 кг
Крыша: 91 м2 * 60 кг/м2 = 5460 кг 1,1 6006 кг
Полезная нагрузка: 160 м2 * 150 кг/м2 = 24000 кг 1,2 28800 кг
Снеговая: 91 м2 * 180 кг/м2 = 16380 кг 1,4 22932 кг
ИТОГО: 210696 кг

Площадь плиты под здание принимается с учетом того, что ширина плиты больше, чем ширина дома на 10 см. S = 810 см * 1010 см = 818100 см² = 81,81 м2.

Удельная нагрузка на грунт от дома = 210696 кг/818100 см2 = 0,26 кг/см2.

Δ = 0,32 — 0,26 = 0,06 кг/см2.

М = Δ*S = 0,06 кг/см2 * 818100 см2= 49086 кг.

t = (49086 кг/2500 м3)/81,81 м2 = 0,24 м = 24 см.

Толщину плиты можно принять 20 см или 25 см.

Выполняем проверку для 20 см:

  1. 0,2 м * 81,81 м2 =16,36 м3 — объем плиты;
  2. 16,36 м3 * 2500 кг/м3 = 40905 кг — масса плиты;
  3. 40905 + 210696 = 251601 кг — нагрузка от дома с фундаментом;
  4. 251601 кг/ 818100 см2 = 0,31 кг/см² — фактическое давление на грунт меньше оптимального не более чем на 25 %;
  5. (0,32-0,31)*100%/0,32 = 3% < 25%(максимальная разница).

Проверять фундамент большей толщины уже нет смысла, поскольку требующий меньшего расхода бетона и арматуры размер удовлетворил требованиям. На этом пример расчета толщины завершен. Принимаем плиту толщиной 20 см. Следующим этапом станет расчет армирования и количества арматуры.

Арматура для плитной конструкции подбирается в зависимости от толщины. Если плита с толщиной бетона толщиной 150 см и менее, укладывают одну сетку армирования. Если толщина бетона составляет более 150 мм, необходима укладка арматуры в два слоя (нижний и верхний). Диаметр рабочих стержней 12-16 мм (самый распространенный 14 мм). В качестве вертикальных хомутов устанавливают стержни арматуры с размерами сечения 8-10 мм.

По хорошему плиту нужно рассчитывать и на изгибающие нагрузки, но эти расчеты сложны и выполняются профессионалами на специальном ПО. Чтобы точно понять какой диаметр арматуры и ее шаг необходим в вашем случае, нужно проводить точные вычисления, либо закладывать арматуру с большим запасом по прочности и минимальным шагом, соответственно сильно переплачивая.

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

  • тепло- и гидроизоляция,схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

  • для мелкозаглубленных опор возможна установка отдельных армирующих элементов,для повышения прочности рекомендуется их связка в единую конструкцию,для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.

При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.

Схема армирования для плана плитного фундамента.

Преимущества монолитной технологии в устройстве перекрытий

  • Вопрос стоимости монолитных перекрытий в сравнении с другими индивидуален для каждого случая. Но достаточно часто он отходит на второй план из-за ряда несомненных достоинств монолитной технологии:
  • Несущая способность. Монолитные перекрытия способны выдержать значительные динамические нагрузки и силу удара взрывной волны без существенных повреждений.
  • Отсутствие ограничений по параметрам пролётов. Возможно возведение дополнительных опорных колонн.
  • Весь технологический цикл изготовления перекрытий выполняется непосредственно на строительном объекте.
  • Возможность варьирования толщиной перекрытия в зависимости от интенсивности и сложности эксплуатации.
  • Правильно выполненное перекрытие способно служить неограниченное время без снижения эксплуатационных характеристик. Это относится как к бетонному слою, проходящему полный цикл схватывания на протяжении 100 лет, так и к арматуре, защищённой от коррозии слоем бетона.
  • Бетонные перекрытия изготовляются из негорючих материалов, обеспечивая пожарную безопасность строения.
  • Монолит в процессе эксплуатации не требует профилактического осмотра, ухода, обслуживания, замены элементов.

Процесс заливки бетона крайне прост, для самостоятельного выполнения армирования и устройства опалубки достаточно лишь консультаций специалистов. Все работы застройщик может выполнить сам с должным качеством – при этом сохранив значительные средства на оплату труда наёмных исполнителей.

Расчет несущей способности фундамента


Знание максимальной нагрузки на грунт необходимо для расчета массы здания

Несущей способностью называется максимально возможная нагрузка на фундамент, которую он способен выдержать без потери качественных и прочностных характеристик. Как правило, показатель включает определенные сроки образования прогибов, уровень жесткости и ширину раскрытия трещин.

Грунтовые массы состоят из частиц, заполняемых водой, воздухом. Под воздействием нагрузки частицы сжимаются, изменяя свою форму, поэтому грунт в общей массе так же меняется и может даже иногда выступать из-под несущей основы. Это называется подвижками, вследствие которых, даже монолитный фундамент может перекоситься, дом дает осадку, теряет устойчивость

Поэтому, начиная продумывать проект или план строения важно учитывать подобные факторы

Проектирование


План сборного ленточного фундамента: чертеж и проект основания – этап, без которого возведение объекта просто невозможно. Без проекта в строительстве не делается ничего, не исключение и фундамент здания. Прежде всего, требуется определиться с площадью, которую может занять здание на участке, а затем – с составом помещений в доме (укладываются в план этажей и подвала).

По этому плану уже определяется расположение несущих стен, на которые будут опираться конструкции перекрытия и кровли. Вот под эти стены и нужно запроектировать фундаментную ленту.

Скажу сразу, что объем статьи не позволяет подробно рассказать о проектировании фундаментов, поскольку на это требуется целая книга: учесть все нюансы, грунтовые условия, сбор нагрузок, расчет несущей способности и так далее.

Важно! Вопреки расхожему афоризму, что в России строить (учить, лечить) может каждый, все-таки этим занимаются инженеры в специализированных проектных организациях. Проще говоря, лучше заказать проект сначала, чем потом – реконструкцию и демонтаж

В общем и целом, сборный ленточный фундамент: чертеж и план фундамента могут выглядеть по разному, но как правило, на схеме указывается расположение ленты из фундаментных блоков под всеми несущими стенами.

План


План фундамента выполняется в масштабе 1:100 – 1:200. Кроме самих стен подвала, на схему наносят размеры и каждой несущей стене присваивают цифровые и буквенные оси, на каждом пересечении или сопряжении стен в углах обозначают расположение арматурной сетки.

В процессе проектирования инженер анализирует целый перечень данных, а именно:

  • массу здания, нагрузки, приходящие от здания, снега на крыше и полезной составляющей – людей и оборудования – на основание;
  • свойства грунтов, о чем говорилось ранее: пучинистость, глубина промерзания, состав и наличие грунтовых вод;
  • характеристики строительной площадки – рельеф, климат, сейсмика;
  • глубину заложения фундамента и его конструктив.

Раздел проекта, посвященный фундаменту, именуется, как правило, КЖ0, что означает «железобетонные конструкции ниже нулевой отметки (пола первого этажа)», реже для небольших домов разработка фундамента относится в общестроительный раздел АС.

Сборный ленточный фундамент: чертеж во избежание дальнейших проблем лучше заказывать у профессионального инженера.

Разрезы


Кроме плана, раздел проекта фундамента включает в себя разрезы, позволяющие понять, из чего собственно состоит основание дома.Разрез выполняется в масштабе 1:20-1:50. Выполняя построение сечений сборного ленточного фундамента, на них указывается состав фундамента:

  • подготовка;
  • монолитная или сборная фундаментная подушка;
  • гидроизоляция;
  • блоки (как вы помните, выполняется сборный ленточный фундамент из блоков ФБС);
  • кирпичный цоколь с монолитной лентой.

Обычно выполняется несколько характерных разрезов: через проемы, ввод коммуникаций. В разрезе указано количество блоков и глубина заложения фундамента.

К плану и разрезу фундамента выполняются развертки стен с точным указанием раскладки блоков в каждой стене и спецификация материалов.

Все указания по монтажу помещаются в примечания.

Принципы создания конструкторской документации на основание

Чертежи фундамента включают в себя горизонтальные и вертикальные сечения основания, которые демонстрируют конфигурацию основных элементов опоры: столбчатые основания, несущие конструкции стен, колонны, оборудование и др. Общие чертежи фундамента вычерчиваются в масштабе М1:100, а также М1:200 и М1:400. Для начала на чертеж наносят главные разбивочные оси, оси столбчатых опор и колонн.

Ведомость деталей на один элемент.

Контур фундамента чертят линиями с номинальной толщиной 0,5 мм (тонкие) и 1 мм (основные). На общем плане обязательно показывают проектную конфигурацию основной подошвы фундамента дома, подготовок и подсыпок под подошвы, изменения глубины и уступы при различных глубинах заложения. Обязательным является отображение монолитных и сборных элементов конструкции.

Если конструкция предполагает наличие технологических отверстий для инженерных коммуникаций, то они должны быть показаны на плане с привязкой к ближайшим осям, вычерчиванием нижней части и присвоением порядкового номера отверстия.

Данные уступы и отверстия вычерчиваются с использованием линий невидимого контура. В отдельных случаях отверстия затушевывают. Все величины размеров и ссылки на отметки вносят в экспликацию проектной документации на дом.

Каждый чертеж основания здания включает геодезические отметки для определения «общего нуля» и обозначения глубин заложения основных участков. Если глубина заложения имеет постоянную величину, то она указывается в сноске примечания. Отметки противоположных углов здания и точки пересечения основных осей должны иметь привязку к координатам, отмеченным на генеральном плане участка.

В планах столбчатых фундаментовпри нанесении изображения показывают длину и ширину столбов с учетом каждого уступа местности. Подошву показывают отдельно с указанием ширины обреза. Размеры наносят, учитывая генеральный план и габариты дома.

Ленточные фундаменты.

Для более точного отображения конструкции опор дома в чертежи включают поперечные сечения.

Плоскость сечения заполняется штриховкой. Сечения чертят в масштабе М1:50, М1:25 и М1:20, как правило, на отдельном листе с внесением в основную спецификацию элементов. При незначительных размерах и малой сложности фундамента сечения располагают на основном листе совместно с планом основания.

Сечения включают в себя изображение основных контуров фундаментной опоры, цоколя, нижней части стены, уровень грунта, отмостку наружных стен, гидроизоляцию и технологические отверстия.

Одним из условий является отображение отметки 0.00 (общий ноль). Все отметки желательно располагать строго на одной линии. Полки выноски разворачиваются в противоположную сторону от сечения.

Каждый чертеж основания дома должен иметь примечания по конструкции фундамента, подготовительным и гидроизоляционным работам. Справа располагают таблицу нормативных нагрузок на основание и спецификацию стандартных бетонных, стальных и железобетонных составляющих опоры. При устройстве конструкции из отдельных элементов составляют план монтажа и развертку с указанием расположения отдельных блоков.

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Особенности устройства монолита на грунте

«Плавающие» плиты, возводимые над нулевым уровнем земли, могут использоваться для различных типов грунта, но наиболее эффективны на почве, которая характеризуется особой склонностью к пучению при минусовых температурах, а также на болотистой местности.

Например, глинистая почва за счет своей сыпучести и пластичности относится к самым тяжелым типам пород для строительства фундаментов, поэтому для таких условий предпочтительно использование фундамента «плавающая плита».

Устройство силовой конструкции плиты начинается с разметки участка и рытья котлована на глубину, которая будет соответствовать толщине подошвы из нерудных материалов, как правило, речь идет о совместном использовании песка и щебня. Большинство практикующих строителей используют традиционную комбинацию слоем: 20 см песка и 20 см щебенки.

В обязательном порядке сверху подушки укладывают слой гидроизолятора:

  1. рубероида;
  2. несколько слоев полиэтилена и/ или экструдированного пенополистирола;
  3. который одновременно выполняет функцию теплизолятора.

Затем строители приступают к монтажу опалубки, вязке арматурного каркаса и непосредственно бетонированию.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

  • Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
  • Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
  • Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

  • 16 стержней диаметром 12 мм;
  • 12 стержней диаметром 14 мм;
  • 9 стержней диаметром 16 мм;
  • 8 стержней диаметром 18 мм;
  • 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

  • Длина одного стержня = 6000 — 30*2 = 5940 мм;
  • Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
  • Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
  • Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
  • Количество стержней для П-образных хомутов = 20*2 = 40 шт;
  • Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
  • Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

  • Длина одного стержня = 200 — 20*2 = 140 мм;
  • Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
  • Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
  • Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

Диаметр Длина Масса
12 мм 515,2 м 457,5 кг
8 мм 56 м 22,12 кг

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Порядок расчета фундамента

Для того, чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно. Первое с чем необходимо определиться – это песчаная подушка.

Функция песчаной подушки состоит в том, чтобы оберегать основание от воздействия на него излишней влаги и подземных вод. Кроме того, песок, прессуясь, создает крепкий почвенный слой. По общим строительным нормам под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать:

  • Высота может колебаться в размерах от 15 до 60 сантиметров и будет зависеть от глубины промерзания почвы на земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые преобладают в регионе, наличие подземных вод;
  • Песок необходимо хорошо утрамбовать, для чего его, после засыпки, необходимо несколько дней поливать водой. Это может компенсировать пару сантиметров при усадке;
  • Некоторые специалисты рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки.

Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более 1 метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, при отсутствии грунтовых вод и наличии плотных слоев почвы, можно сделать подушку от 20 до 30 сантиметров. Получив данные размеры, можно произвести расчет количества необходимого материала.

Следующий этап это расчет количества арматуры, которая понадобится для армирования бетона. Общие правила определения количества арматуры на квадратуру описаны в данной статье. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.

Далее производим расчет плиты. Минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

Устройство монолитной плиты в разрезе.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
