Пошаговая инструкция по возведению незаглубленного столбчатого фундамента своими руками

Утепление фундамента

Утепление защитит подвальное помещение и полы нижнего этажа от промерзания. Оно также предотвратит появление плесени и позволит сэкономить на отоплении. Для утепления используются следующие материалы:

  1. Пенопласт.

  2. Пенополистирол.

  3. Полиуретановая пена.

  4. Керамзит.

Самым дешевым вариантом становится отсыпка керамзитом. Используются гранулы величиной от 20 до 40 мм. Материал не боится нагрузок, но легко впитывает влагу, а потому считается недолговечным.

Оптимальным соотношением цены и качества отличаются пенопласт и пенополистерол. Они выпускаются в форме листов, которые легко крепятся к поверхности.

Фундамент плита. Плюсы и минусы плитного фундамента дома

Плюсы при строительстве

  1. Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить каркасный дом, вообще любое здание (тяжелый дом, баню и т.п.) даже на заболоченных грунтах или торфяниках.
  2. Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
  3. Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
  4. Такого рода фундамент-монолитная плита станет полом для цокольного этажа дома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

  1. Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.
  2. Если вы вдруг захотите перенести  каркасный дом, с фундаментом стоит попращаться, в отличии от винтовых свай, которые можно выкрутить и использовать снова.

Геодезические работы

Схема устройства ленточного монолитного фундамента.

Чтобы получить надежный , необходимо правильно провести ряд предварительных мероприятий по подготовке территории. Данные действия называются геодезической разбивкой. В рамках этой процедуры необходимо в определенном порядке сделать целый ряд шагов.

Первый шаг – подготовительный. Для начала необходимо очистить территорию от ненужной растительности и других природных образований (деревья, пни, камни и пр.). Помимо природных объектов, на участке могут оказаться и артефакты человеческой деятельности, например, старые здания и их руины, различные инженерные объекты (канализационные стоки, линии электропередач, траншеи, дороги и прочее)

Неважно, что мешает дальнейшему строительству: природные или рукотворные препятствия, все должно быть убрано и очищено

Но необходимо помнить о том, что для сноса зданий и некоторых других объектов необходимо разрешение специальных муниципальных органов (техническая инспекция). Разумеется, данная деятельность подразумевает и наличие плана будущего строения, и проекта ленточного фундамента и дома в целом. Сделать их можно как с помощью специалистов, так и самостоятельно, если вы чувствуете в себе достаточно знаний и уверенности.

Второй шаг – нахождение основных осей. В геодезии основными и главными осями называются линии, по которым ориентируются возводимые сооружения. Основой любого плана являются две перпендикулярно пересекающиеся главные линии. Опираясь на них, строитель ориентирует все основные точки будущего ленточного фундамента и других объектов. Правильно соотнести план дома с такими линиями – значит сделать первый шаг к строительству дома своей мечты. Точное ориентирование строений относительно улицы, границ участка, линий коммуникаций, сторон света и т.д. позволит сделать будущий коттедж удобным для проживания и эксплуатации.

Схема разметки участка под фундамент.

Третий шаг геодезических работ – правильно рассчитать углы. Он является продолжением предыдущего этапа и заключается в определении углов дома на территории участка, которые необходимо отметить колышками и очень тщательно рассчитать все необходимые расстояния

Сделать точный расчет крайне важно, во избежание перекоса здания и снижения его эксплуатационных характеристик

Окончание геодезических работ. На последнем этапе, после точного расчета расстояний, необходимо сделать идеальный угол. Для этого используйте не только измерительные приборы, но и колышки со строительными шнурами. Для правильного расчета выясните соотношение сторон. Какой бы ни был опыт у строителя, даже они не стремятся с первого раза вычислить правильное расположение каждого колышка, поэтому не вбивайте их после первых расчетов, а только слегка вдавите в грунт. Делать расчет всех геодезических параметров – довольно хлопотное дело, требующее внимательности и терпения.

Свайно-ленточное основание своими руками — пошаговая инструкция.

Свайно-ленточный фундамент — это конструкция из погруженных ниже точки промерзания свай, накрытых ростверком или фундаментной плитой. На такой тип фундамента более равномерно распределяется вся нагрузка, в отличие от классической свайной конструкции. За счет заглубления опор ниже точки промерзания в грунт, на этот фундамент не влияют даже движения грунтовых вод. Итак, ниже будет представлена инструкция для установки свайного фундамента пошагово своими руками.

Разбивка осей.

Разбивка осей – это ответственный процесс. От внимательности при ее выполнении будет зависеть, насколько правильно дом будет расположен на участке. Необходимо соблюдать конкретные отступы от забора и от соседей. Эти данные прописаны в стандартах.

После забивки колышек, по ним натягивается шнур таким образом, чтобы он не мешал рабочей зоне. Ось фундамента готова. Переходим к следующему шагу.

Уборка грунта.

Следующим шагом необходимо вырыть котлован, учитывая глубину закладывания ленты и, в зависимости от выбранного вида опор, подготовить под них углубления (если выбор пал в пользу буронабивных или железобетонных). Подготовка траншеи (или котлована) для ленты не требует использования спец техники.

Последовательность устройства свайного основания с применением асбестоцементных труб

Свайное поле.

Это поле представляет собой площадку с определенным количеством осей, установленных по разработанной схеме. Водонасыщенность грунта, тип опор, количество опор, порядок размещения, емкость нагрузки сваи – эти параметры учитываются при проектировании площадки.

Установка железобетонных свай

Допустимая нагрузка на сваи зависит от прочности грунта, величины и диаметра опор.

Установка свай для фундамента.

Монтаж опор разберем на примере столбов (труб), которые будем заливать бетоном. Их количество и длина выбирается исходя из данных расчетной документации. Если на участке грунт достаточно устойчивый, то длину столбов можно использовать 1,8 — 2,5 метра. В зависимости от нагрузки делаем расстояние между столбами. Чем более массивная будет конструкция, тем меньше расстояние нужно делать.

  • расстояние для деревянных конструкций 3 м.
  • кирпичных 1,5-1,7 м.
  • пено и газобетона 2 м.

Для ленточного фундамента вырываем траншею глубиной примерно 40 см и шириной на 7 — 10 см больше глубины. Бензиновым буром сверлим ямы на глубину 1.8 — 2.5 метра. Бур лучше, чем трактор, так как ямки получаются точнее и аккуратней, но работы больше. В насверленные буром ямы ставим асбесто-цементные трубы, но предварительно их нужно гидроизолировать обклеев двойным слоем рубероида.

Армирование свай и ростверка.

На подошву котлована засыпают подушку из песка (не менее 15 см), которую укладывают ровным слоем, смачивают, трамбуют. Если укрепление конструкции необходимо, можно воспользоваться щебнем, засыпав его поверх песка.

Приступаем к сборке ленточной части. По внутренней стороне опалубки в трех направлениях, формируя трехмерную сетку, закладываются прутья диаметром 12-14 мм. В точках пересечений они связываются вязальной проволокой. Чтобы обеспечить прочность базы, привариваем связанный каркас из арматуры для ленты к торчащим из труб прутам.

Заливка фундамента бетоном.

Следующим шагом должна быть заливка фундамента. Самым оптимальным материалом является портландцемент средней консистенции. Заливать фундамент нужно в горизонтальном направлении. Если заливать вертикально, то могут появиться стыки и трещины в бетоне до его застывания.

Чтобы равномерно залить несущую конструкцию, рекомендуется использовать несколько бетономешалок сразу, так как раствор должен поступать одновременно. Срок высыхания бетона – 1 неделя.

Гидроизоляция и вентиляция.

Процесс гидроизоляции, вентиляции при работе со свайно-ленточным фундаментом состоит из двух шагов: защиты опор и обработки ленты. Когда смесь окончательно застыла, с опалубки убираются доски и пленка, затем вместо них наслаивается битумная канифоль, поверх которой накладывается рулонный материал. Для предотвращения попадания смеси, по поверхности ленты в вертикальном направлении укладываются куски асбестоцементной плиты, которые затем засыпаются песком. Это устройство удаляется после окончательного застывания смеси, оставляя хорошую воздухопроницаемость (вентиляцию).

Теплоизоляция.

Схема утепления свайного фундамента

Целью теплоизоляции свайно-ленточной базы является защита коммуникаций, проходящих под полом, а также самой конструкции от перепада температур. Для утепления фундамента рекомендуется использовать пенополистирольные плиты, приклеивающиеся либо внутри, либо снаружи граней ленты.

8 этап – заливка бетона

Заливка ленточного фундамента выполняется двумя способами в зависимости от объема работ и степени их механизации. В частности:

послойная заливка. Метод используется в большей мере, когда работы выполняются своими руками, а бетон готовится самостоятельно. Этот способ хорош тем, что бетонная смесь равномерно засыхает, но требует внимательности при замешивании раствора

Важно обеспечить смеси одинаковую консистенцию и оптимальное количество воды;
одновременная заливка. Используется, когда заливается готовый бетон из бетономешалки

В этом случае важно своевременно удалить воздух из массива бетона. Для этого раствор протыкают куском арматуры и уплотняют бруском.

Бетон заливается до уровня, обозначенного на внутренней стороне опалубки. Чтобы добиться равномерного заполнения наземную опалубку периодически простукивают. Верхний слой бетона выравнивается мастерком. Если бетон залит по уровню опалубки, удобнее использовать прави?ло.

Затем поверхность бетона посыпают сухим просеянным цементом (удобно наносить через сито) и накрывают ветошью. Наличие цементной посыпки исключит растрескивание бетона, а ветошь защитит его от неравномерного высыхания. При выполнении работ в сухую жаркую погоду поверхность бетона следует смачивать водой для равномерного высыхания. После набора прочности (70%), опалубка, удерживающая бетон, демонтируется.

Примечание. Экономия на составляющих бетона или нарушение технологии его заливки может обернуться потерей прочности, что повлечет за собой неравномерное проседание дома, появление трещин на стенах и прочих негативных явлений.

Выбор и расчёт материала

Перед тем, как начать строить, нужно определиться с выбором материала и его количеством

Выбирая материал, лучше обращать внимание на вес конструкции и подбирать соответствующий ей по надёжности вид фундамента. Необходимое количество материалов можно рассчитать при помощи специализированных программ или приложений

Также можно найти онлайн-калькуляторы для расчётов.

Данных, которые нужно учитывать при строительстве фундамента, достаточно много. Разные калькуляторы производят расчёты по-разному и требуют своё количество входных данных. Однако ни один из них не способен учесть всех особенностей места постройки и будущей конструкции.

Пример интерфейса программы для расчёта фундаментаИсточник 900igr.net

Профессионалы, которые работают в регионе, наверняка знают особенности данной местности и смогут произвести более точные расчёты. Этим занимаются специальные архитектурные организации, которые производят расчёты, учитывая все факторы. Но если Вы все же хотите сделать столбчатый фундамент своими руками, то придётся производить расчёты с помощью калькуляторов. После подготовки всех необходимых материалов можно приступать к строительству.

Когда демонтировать опалубку?

Доски можно снимать ориентировочно через полторы недели после заливки плиты. Приступать к устройству перекрытий, возведению кладки и прочим подобным работам можно только после набора конструкцией нужной прочности.Обычно на это уходит месяц, но лучше выждать полтора. В случае если устройство плиты выполнялось в полном соответствии технологии, дальнейшая усадка будет максимально равномерной и никаких перекосов и прочих дефектов появляться не будет.

Упомянутые 10 дней – это минимальный срок, но и слишком затягивать с демонтажем опалубки тоже не нужно. Чем дольше она будет находиться на своем месте, тем более сильным будет сцепление досок или щитов с бетоном, и тем труднее будет в дальнейшем избавиться от опалубки, не повредив, при этом, верхний слой монолитного основания.

При обнаружении больших «раковин» расчищайте их на полную глубину, пока не пройдете слой «слабого» бетона.После такой процедуры поверхность необходимо опять обработать железной щеткой и промыть сильным напором воды. Для обработки больших «раковин» рекомендуется использовать жесткую бетонную смесь.

Прежде чем начинать работы по бетонированию заранее продумайте размещение различных технологических полостей, через которые будут прокладываться подземные коммуникации вроде водопроводных труб, кабелей и пр. Делаются такие отверстия предельно просто. Вы берете трубы требуемого диаметра и вставляете их в нужные места опалубки.

По ходу выполнения заливки фундамента трубы надо закрыть ветошью либо другим материалом с аналогичными характеристиками. После того как будут обустроены все элементы коммуникации, имеющиеся зазоры и любого рода отверстия нужно герметизировать при помощи специального силиконового состава, чтобы предотвратить проникновение влаги в систему.

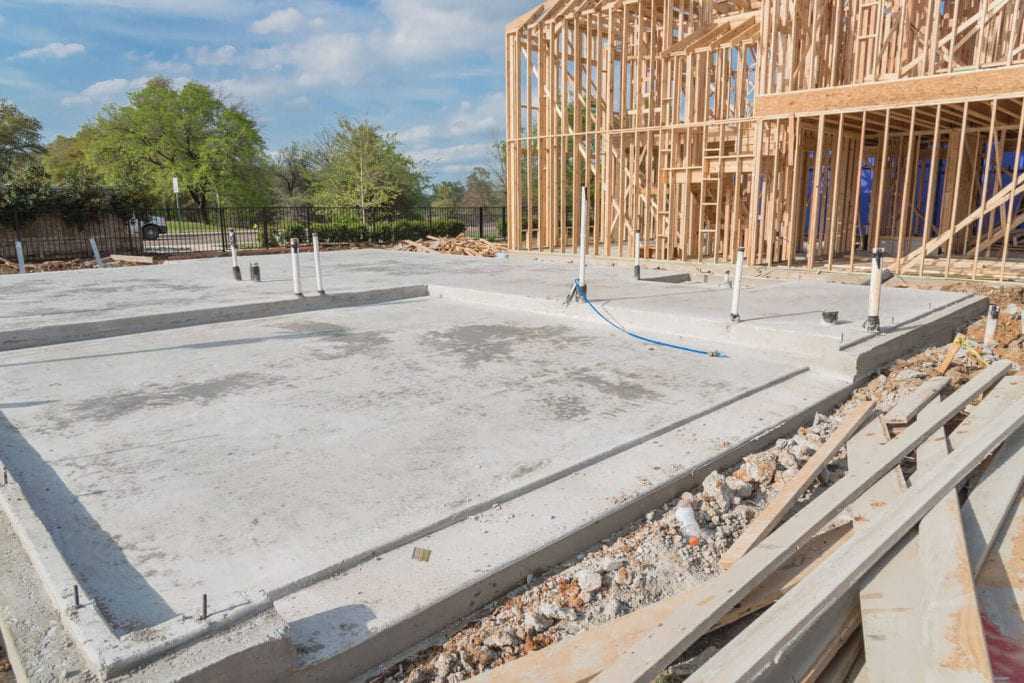

Монолитный фундамент

Таким образом, в самостоятельном строительстве монолитного плитного фундамента нет ничего сверхсложного. Необходимо лишь детально разобраться в инструкции и следовать полученным предписаниям на каждом этапе возведения фундамента. Удачной работы!

Чем могут отличаться основания на столбах

Цели использования, это удешевление строительства за счет уменьшения объемов земляных работ, а также экономии на устройстве тяжелых и материалоемких фундаментов. Помимо этого, так можно значительно снизить сроки возведения строения и ускорить его ввод в эксплуатацию.
Фундаменты этого типа составляют из вертикальной несущей (столбчатой) и горизонтальной ростверковой (балочной) частей.

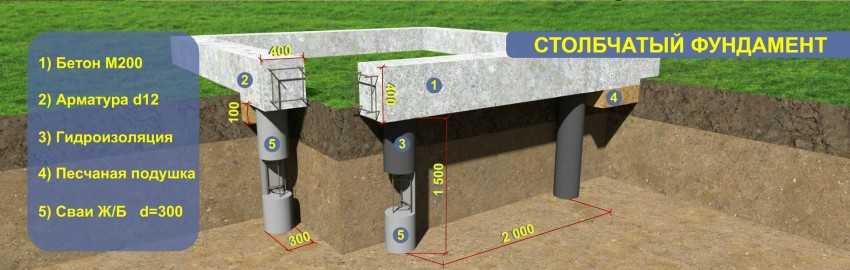

Схема столбчатого фундамента с ростверком

  • монолитный или сборный железобетон;
  • красный глиняный обожжённый кирпич;
  • каменные блоки (бут) из осадочных или вулканических пород — с одинаковой (пиленные) или произвольной (колотые) формой.

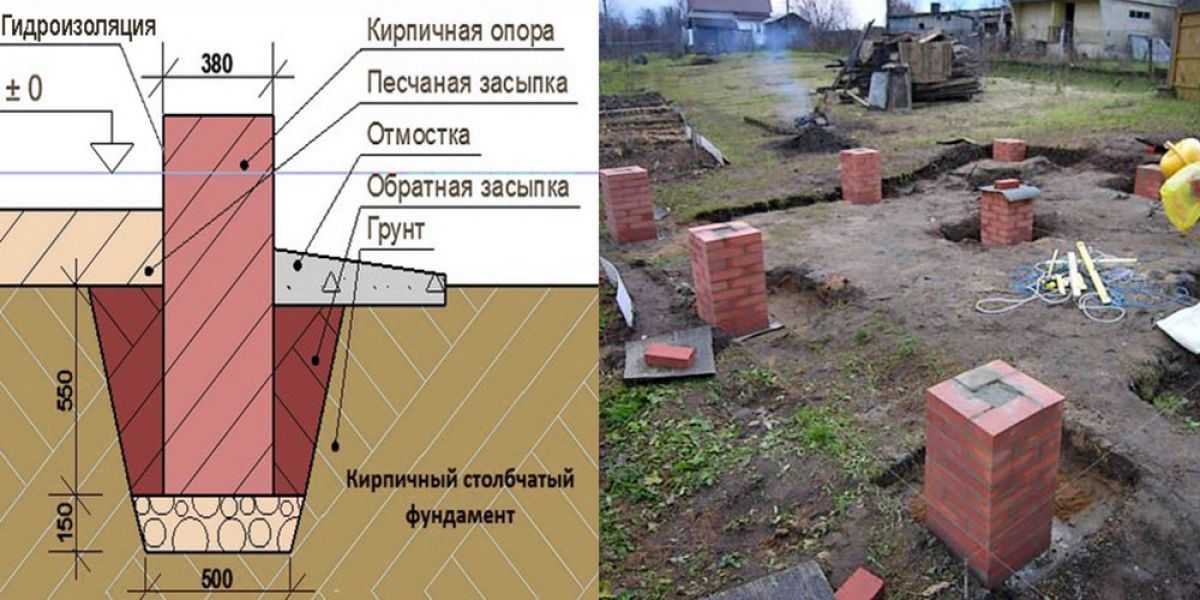

На фото столбчатый фундамент из каменного блока для будущего каркасника

  • металлического проката (уголка, швеллера, двутавра, толстостенных труб);
  • древесины в основном хвойных пород (лиственницы, сосны, ели);

Ростверк из металла и древесины

сборного или монолитного железобетона в виде балок, прогонов или ригелей.

Плюсы и минусы монолитного фундамента

Монолитная система пользуется заслуженным уважением, но и ее конкуренты – ленточный фундамент и свайная конструкция не менее распространены. Поэтому, чтобы сделать выбор в пользу монолитной основы, рассмотрим ее плюсы:

  • Мелкозаглубленный тип фундамента. Монолитная плита относится к мелкозаглубленному типу фундамента, что сводит к минимуму земельные работы. Достаточно выровнять площадку и снять поверхностный грунт, углубившись в него на 2/3 толщины монолита.
  • Долговечность. Если в точности соблюдать технологию возведения монолита, он превзойдет в долговечности все другие опорные конструкции. По расчетам, эксплуатационный ресурс этой строительной опоры может достигать 150 лет!

Равномерное распределение нагрузки. За счет большой опорной площади и способности равномерно распределять нагрузку, монолитная система способна выдержать двух- и даже трехэтажный дом, возведенный из кирпича. К слову, монолитный фундамент, удерживающий лифтовую шахту Останкинской телебашни всего 100 см. А ведь смотровая площадка, к которой туристов доставляет лифт, находится на уровне 112 этажей!

Не лопается и не разрушается. У нее нет стыков и швов. Благодаря этим преимуществам конструкция не лопается, не разрушается, и уберегает дом от проседания и перекоса даже в долгосрочной перспективе.

Половое перекрытие первого этажа. Заливая монолитный фундамент вы, одновременно, получаете половое перекрытие первого этажа здания. Такая особенность убирает проблему обустройства пола, на который без дополнительных вложений можно укладывать плитку, паркет, ламинат или ковролин.

В то же время есть у данной несущей конструкции и некоторые минусы, в частности:

Большой расход бетона. Заливка монолитной плиты по всей площади здания требует больших расходов на бетон и арматуру. В этом компоненте монолитная конструкция проигрывает как ленточному, так и свайному фундаменту.

Заливка в один этап. Заливать монолитную плиту необходимо в один этап. А учитывая, что для основания под дом потребуется в среднем 10-15 кубов бетона, самостоятельно приготовить их не представляется возможным. Придется заказывать автомиксер, что влечет за собой дополнительные траты.

Нельзя обустроить погреб или подвал. Монолитная система не предполагает возможности обустраивать в доме погреб или подвал. При необходимости подземной конструкции ее придется возводить отдельно.

Необходимо укладывать теплоизоляционный слой. В случае строительства монолитной плиты в местности, где температура воздуха опускается до крайне низких отметок, под опорное основание необходимо укладывать теплоизолирующий слой. А это повышает стоимость конструкции.

Монолитное основание не рекомендуется возводить в местности со значительным уклоном. На некоторых участках с ландшафтными перепадами такую несущую конструкцию вывести и вовсе не представляется возможным.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Определяем актуальность ремонта

Любое здание периодически нуждается в ремонте – материалы под действием перепадов температуры и влажности теряют прочность и не выдерживают осевые нагрузки. Постепенно строение начинает перекашиваться и неравномерно проседать, если не провести своевременный ремонт, в конечном итоге здание разрушится.

Подъем сруба требуется в следующих случаях:

  • равномерное или частичное проседание стен;
  • появление трещин на фундаменте или большое его разрушение;
  • перекос постройки, смещение бревен относительно горизонтальной плоскости;
  • сильное гниение нижних венцов;
  • утопление в грунт части стены.

При появлении хотя бы одного из этих признаков требуется срочное проведение ремонтных работ. Если этого не сделать, каркас здания продолжит разрушаться. При своевременном восстановлении баня может простоять еще несколько десятков лет, ее основание будет прочным и долговечным.

Единственный способ подъема сруба – использование домкратов, которые устанавливаются под стены. Таким методом можно провести следующие ремонтные работы:

  • капитальный ремонт фундамента и замена нижних венцов;
  • частичная реставрация основания;
  • выправление вертикальных перекосов и выравнивание стен;
  • замена или ремонт опорных элементов;
  • проведение обработки от гниения и насекомых;
  • устранение ошибок, которые были допущены при строительстве.
