Деревянный навес своими руками

Строительство

Возводить своими руками навес из клееного бруса достаточно легко

Важно, чтобы были соблюдены все пропорции, которые нанесены на чертеж. Также необходимо проводить сверку с уровнем, чтобы конструкция получилась ровной и устойчивой

Фундамент

Прежде всего надо сделать фундамент и опоры в виде столбов. Неплохим вариантом является свайно-винтовой вариант фундамента, так как он несложен в исполнении и позволяет надежно закрепить легкое дерево.

Каждая отдельная свая должна размещаться в яме глубиной метр или более (в зависимости от высоты объекта). Деревянные сваи желательно заранее обработать специальным раствором для продления срока службы.

Если проводится заливка цемента, то надо быть внимательным, чтобы столбы стояли ровно (перпендикулярно уровню земли). Столб следует закрепить с другим столбом, желательно при помощи поперечных досок, а затем залить бетоном.

Каркас

Начало строительства каркаса – установка вертикальных опор-брусьев. Здесь надо тщательно следить за параметрами, которые были ранее внесены в проект. С параллельных сторон стойки должны находиться на расстоянии, указанном на чертеже, чтобы конструкция соответствовала своему назначению. На этом этапе можно построить усиленные укрепления из дополнительных балок или досок, которые укладываются поперек.

Также в верхней части бруса проводится закрепление стропил. При этом расстояние выдерживается минимум в 0,7 метра.

Кровля

Крыша – это заключительный этап. Материал кровли в первую очередь должен зависеть от ее формы. Сперва надо произвести крепеж всех деревянных частей. После этого можно положить на них кровельный материал. К примеру, для навесов, у которых небольшой наклон кровли, подойдут профильные листы из металла.

Мастер-класс по строительству навеса своими руками в видео ниже.

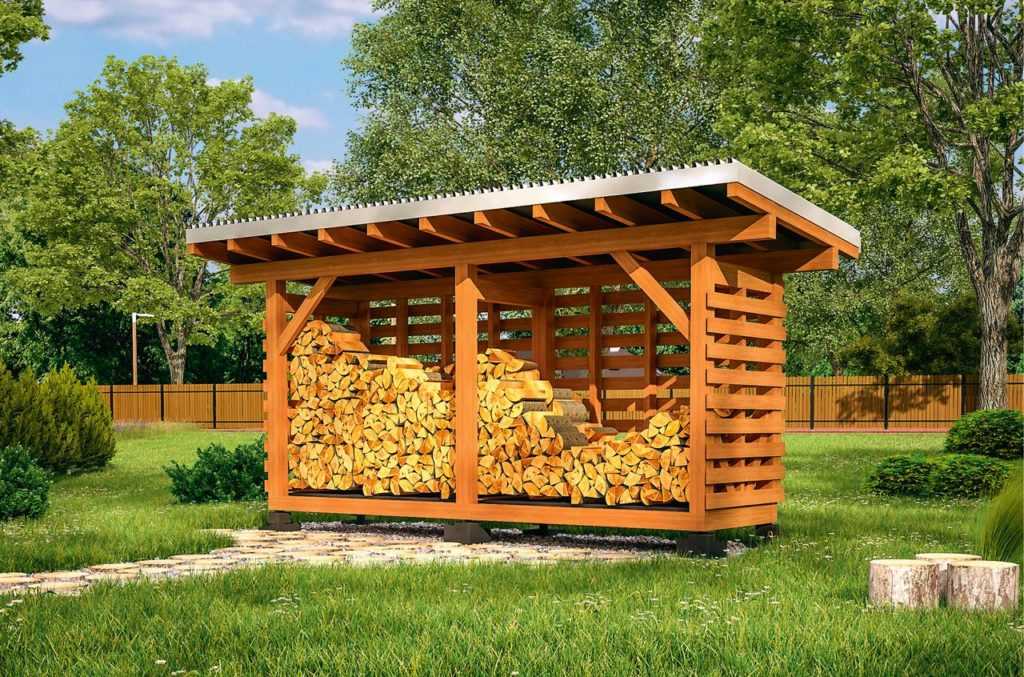

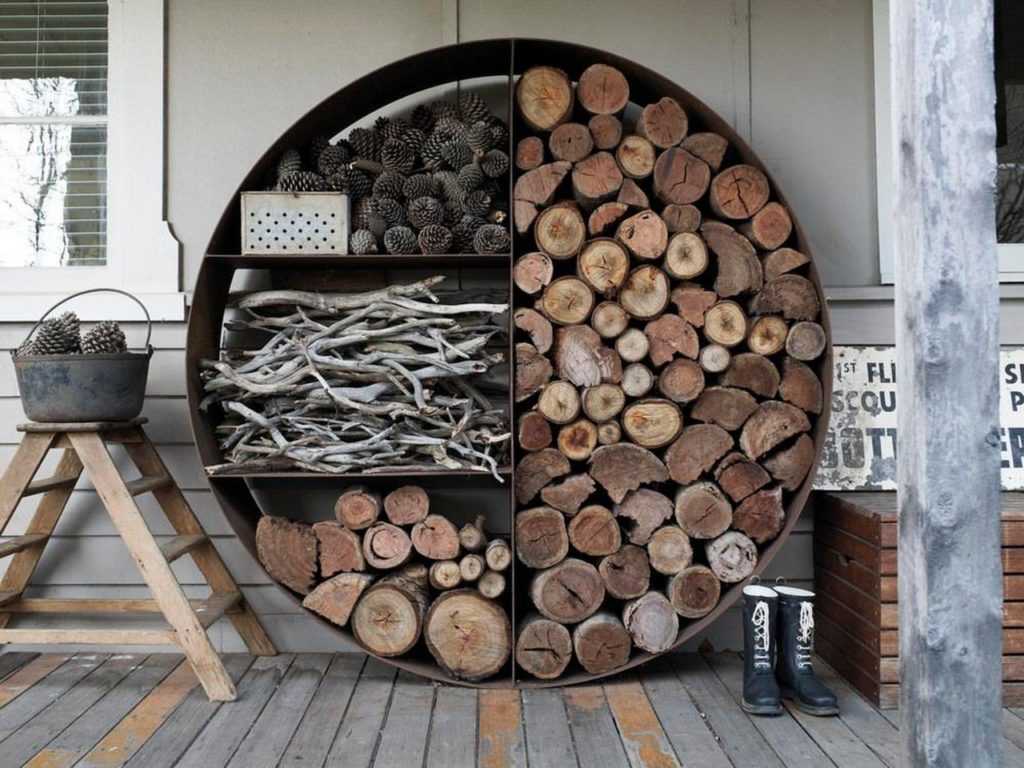

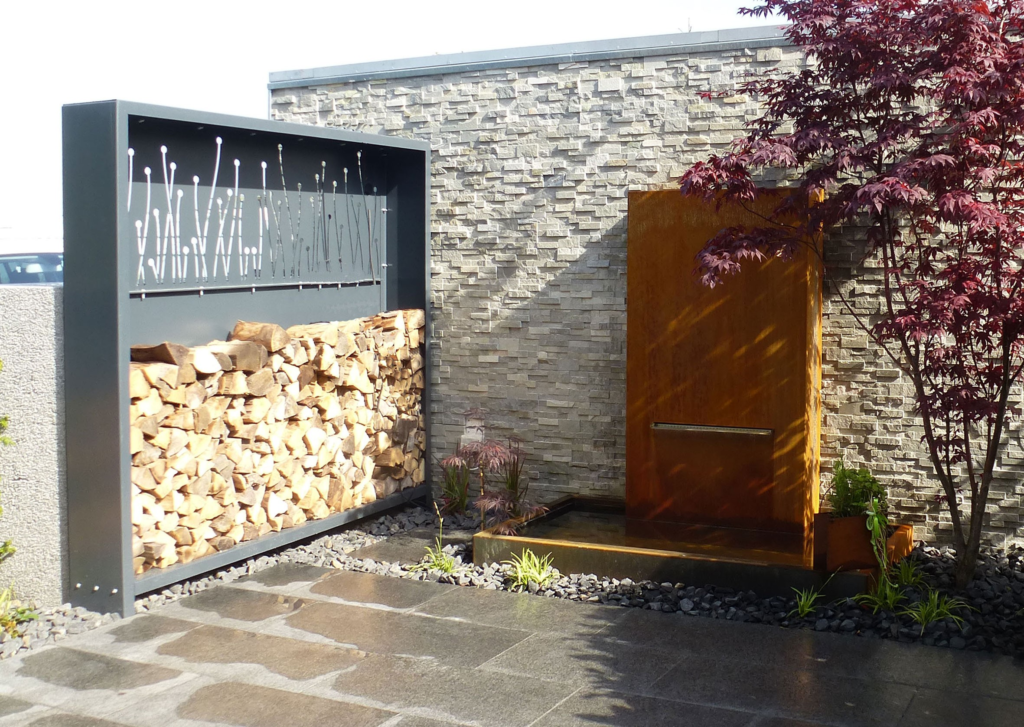

Как построить навес для дров?

Чтобы правильно защитить древесину, навес изготавливают из решетчатых стен, которые обеспечивают свободную вентиляцию и циркуляцию воздуха.

Перед его строительством необходимо выбрать подходящее место — лучше всего подойдут солнечные стороны, так как они позволяют древесине быстро высохнуть. Кроме того, крытый навес защищает накопленный материал от дождя и снега.

Стоит также выбирать площадки, которые позволяют разместить его на земле или решетку, поднятую над землей. Таким образом, мы обеспечиваем циркуляцию воздуха в направлении вверх-вниз, то есть не допускаем заплесневения влажной древесины.

Консольный навес

Первый способ — это соорудить навес из консолей. Прежде чем разобраться, как пристроить навес к дому или на территории, следует создать его проект. При этом необходимо во время расчетов учесть:

• габариты новой постройки;
• силу нагрузки на нее от ветра и осадков;
• нагрузку снега;
• место, где будет возведен навес.

Различные виды навесов изготавливают из различных материалов. При наличии проекта получится выбрать идеальное количество строительных материалов.

Если консольный навес возводят для автомобиля, значит необходимо учесть проезд под ним загруженного авто.

Если навес сопряжен с какой-нибудь постройкой, значит его высота будет ограничена крышей постройки. В таком случае не получится создать полноценную арку. Из-за недостатка свободного места около дома очень часто возводят небольшие навесы.

Как построить навес к дому на даче своими руками из металлических труб (с видео)

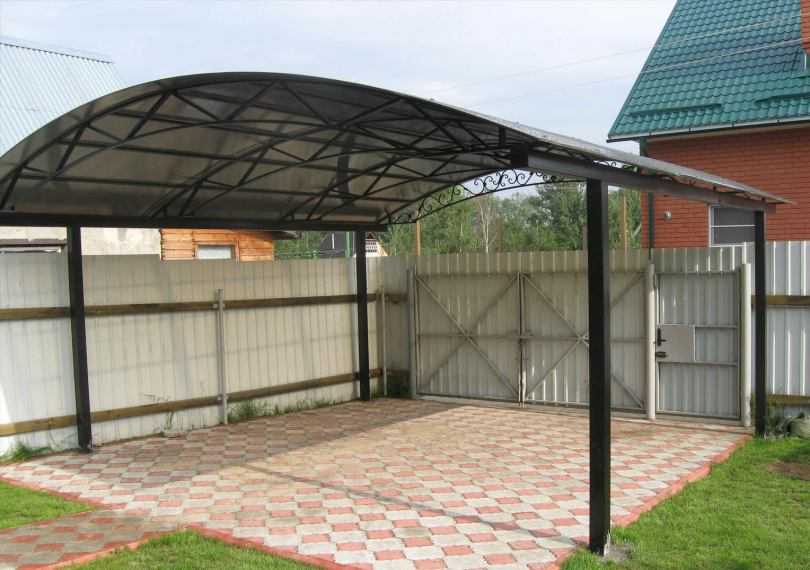

У тех, кто имеет дачу, коттедж или загородный дом, часто появляется потребность в возведении на участке металлического навеса. Это строение может быть пристроенным к дому или же размещаться отдельно, быть разборным или стационарным, иметь различный угол наклона крыши и иметь различные размеры. Для возведения такой постройки лучше всего подойдут металлические трубы, поскольку они обладают достаточной прочностью, надежностью и имеют благородный вид.

Обратите внимание на фото, металлические навесы могут быть окрашены снаружи и внутри краской, предназначенной для наружных работ. Она создаст хорошую защиту от неблагоприятного воздействия окружающей среды

Посмотрите выше видео, как построить навес своими руками, чтобы лучше последовательность и технологию всех этапов процесса.

1. Перед тем как построить навес, нужно выбрать участок без неровностей, где отсутствуют инженерные коммуникации. Затем определяются размеры постройки и материалы. Наилучшей эстетикой и достойной прочностью обладают железные трубы диаметром 50 мм и толщиной стенок 3-3,5 мм. Для строительства подойдут и бывшие в употреблении трубы.

2 . Следующий этап, как построить навес своими руками — расчет веса кровли.

3. Наиболее ответственным этапом, того, как построить навес к дому, является установка вертикальных опор. Качественный навес можно получить только в том случае, если установка всех опор производится строго в вертикальном положении. Они должны быть хорошо зафиксированы, а верхние торцы — находиться на одном уровне. Для опор используются трубы длиной 3,5 м.

4. Для установки стоек выкапывают лунки глубиной 0,5 м. Перед тем как устанавливать трубы, на их верхний конец приваривают перфорированный либо сплошной фланец из стального листа или круга. К нему впоследствии будет легко приварить фермы кровли. Затем в выкопанные лунки засыпается песок и гравий слоями высотой 5 см.

5. Опоры для металлического навеса, возводимого своими руками, ставятся строго вертикально. Трубы можно зафиксировать в лунках с помощью нескольких крупных камней. Для обеспечения надежности желательно приварить противолежащие стойки с помощью дополнительного арматурного стержня.

6. После того как опоры будут установлены, в лунки заливается бетонный раствор.

7. В том случае, если планируется выполнить разборную конструкцию, нижняя часть сооружения закрепляется с помощью металлических штырей. Их необходимо вогнать в грунт на 80 см. С наступлением осени навес можно будет легко демонтировать.

8. Для того чтобы уберечь участок под навесом от вытаптывания, его прикрывают специальными деревянными щитами. Можно соорудить съемную площадку из таких щитов. В таком случае каркас навеса можно будет прикрепить к ней. Для каждого щита потребуются доски толщиной 2 см и шириной 10 см. Их прибивают к поперечно расположенным брускам, расположенным на расстоянии 10 см от края щита. Связываются щиты между собой с помощью деревянных брусков, для чего в рейках и соединительных брусьях просверливаются сквозные отверстия, после чего в которые вставляются специальные закладные болты.

9. Понадобится по одной ферме для каждой пары вертикальных стоек. Фермы выполняются в виде равнобедренного треугольника из арматуры и уголков. В тех местах, где фермы будут опираться на трубы, выполняются плоские площадки из уголка.

10. Готовые фермы поднимаются и устанавливаются на торцы стоек, после чего слегка привариваются. Затем корректируют их положение, и снова они привариваются.

11. Возведение кровли производится следующим образом: с внутренней стороны крыши между фермами привариваются 4 прута арматуры. После этого приступают к монтажу обрешетки и закреплению профнастила.

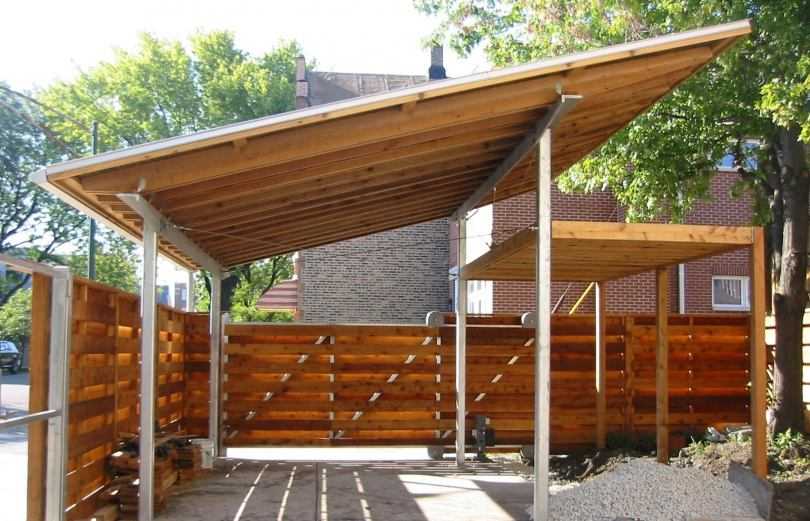

Строим односкатный козырек своими руками

Система обустройства плоского ската крыши состоит из обрешетки и коротких стропил, которые укладываются на два поперечно расположенных бруса. Два треугольных фрагмента – боковые стойки являются основой деревянной рамы. Для надежной фиксации и компенсации вертикальной нагрузки, консольные балки, которые удерживают скат, усиливают дугообразными подпорками из дерева. Односкатный навес хорошо гармонирует с двускатным и односкатным типом кровли. Для сооружения козырька понадобиться:

• Влагоустойчивый фанерный лист 150х100 сантиметров с толщиной 1,5 мм.
• Доски или деревянная вагонка 120х10х2 сантиметра – 10 строительных единиц.
• Лист железа с оцинкованным напылением 120х100х0,08 сантиметров.

Модель должна получиться таким образом, чтобы три поперечные балки были уложены на вертикальные фанерные стойки.

На этапе подготовки

Функциональное назначение навеса станет определяющим фактором для выбора места на участке загородного землевладения, формы, вида конструкции и материала.

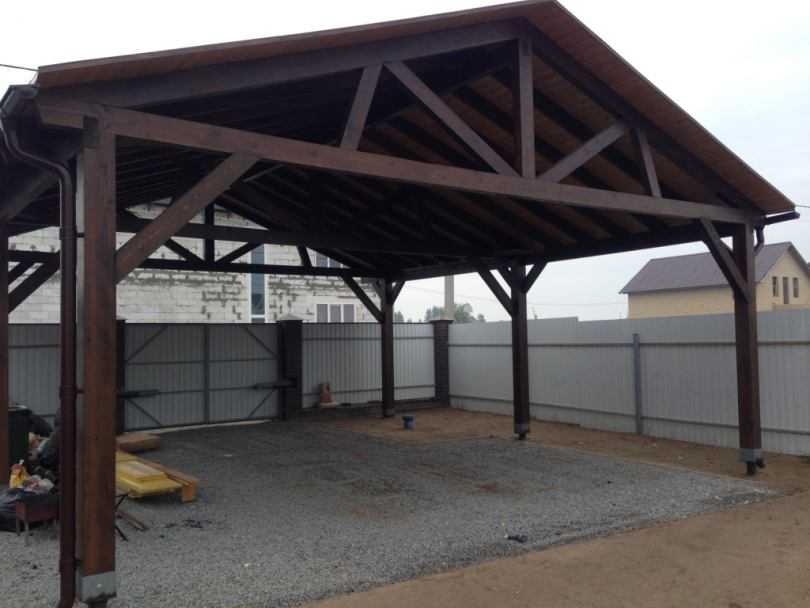

Создавая деревянное укрытие своими руками для приватного автопарка, следует знать габаритные размеры и количество автомобилей.

Начальный этап подготовки к работам заключается в несложных расчетах и чертежах для удобства сборки конструкции навеса для автомобиля или летней кухни.

При устройстве зоны барбекю следует учитывать место для дополнительной мебели, а также определиться со способом отвода дыма.

При определении уклона скатов крыши, следует учитывать расчетную снеговую нагрузку в конкретном регионе.

Как построить своими руками?

Особых ограничений по размерам навесов нет, все зависит от предпочтений заказчика. Однако в случае длинных пролетов специалисты советуют укреплять конструкцию за счет использования материалов увеличенного сечения или посредством установки дополнительных стоек.

Когда с этим этапом покончено и составлена схема будущего сооружения, можно приступать к монтажу опорных стоек. Стоит сразу отметить, что для создания односкатного навеса необходимо, чтобы две стойки были длиннее других. Разницу в высоте легко определить посредством расчета угла наклона.

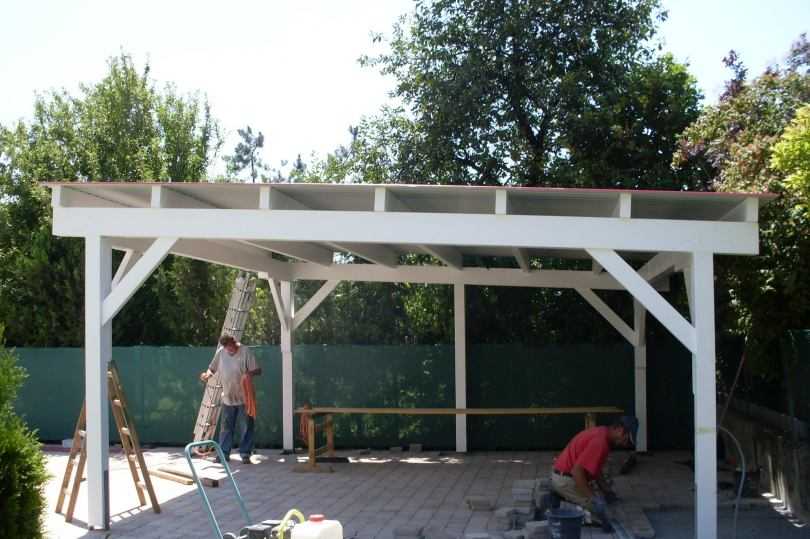

Сборка конструкции односкатного деревянного навеса проводится поэтапно. Выполняется монтаж следующим образом.

1. Сначала на строительной площадке обозначают места, где планируется установить опоры.
2. Далее в отмеченных местах выкапывают ямы лопатами. Если нет возможности или желания копать ямы, можно пробурить скважины, используя ручной бур. Максимальная глубина заложения не должна превышать 1 м. Дополнительно перед установкой опор рекомендуется засыпать внутрь щебень для создания укрепляющего слоя в 5-10 см.
3. Третий этап – установка и гидроизоляция опор. Нижние концы столбов смазывают битумной мастикой.
4. Далее заливают в скважины бетонный раствор, чтобы повысить прочность и надежность конструкции. На схватывание бетона выделяют в среднем 7 дней.

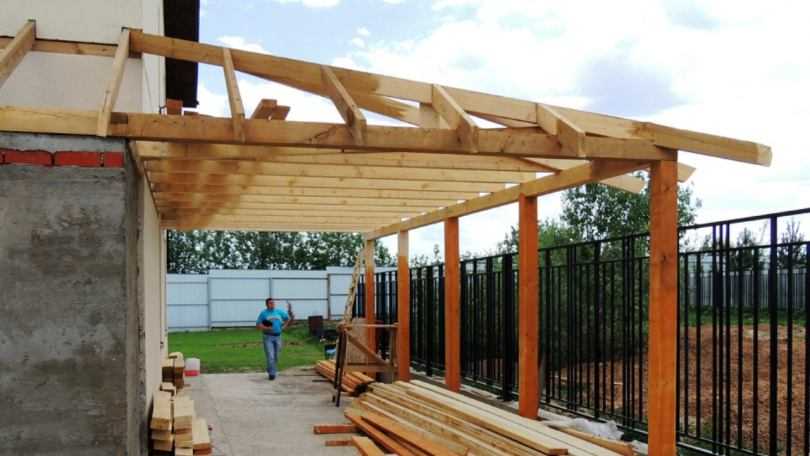

5. Следующий этап монтажа – установка досок на стойки. Для этого производят обвязку опор попарно. Другими словами, между стойками одной высоты крепят брус толщиной до 550 мм. На установленные доски монтируют стропильные ноги.

​​​​​Преимущество деревянных навесов в том, что они хорошо вписываются в ландшафтный дизайн. Грамотно разработанный чертеж и правильный подход к монтажу будущего строения позволит получить прочный и долговечный навес, который не только будет привлекательно смотреться на участке, но и защитит пространство под ним от воздействия внешних факторов.

О том, как сделать односкатный навес из дерева, смотрите в следующем видео.

Общие требования к навесам из дерева

1. Стойки выполняются из прочных пиломатериалов, способных нести значительную нагрузку: оцилиндрованного бревна диаметром от 10 до 20 см или бруса профилированного либо клееного. Длина сторон поперечного сечения — от 9 до 15 см.
2. Элементы навеса должны быть рассчитаны на прочность с учетом возможных снеговых и ветровых нагрузок.
3. Все пиломатериалы обрабатываются бактерицидной пропиткой. Также желательна обработка антипиренами (огнезащита).

Из эстетических соображений кровельное покрытие применяют то же, какое имеется на соседних строениях. Чаще всего используют сотовый поликарбонат. Достоинства материала:

• низкая стоимость;
• малый вес;

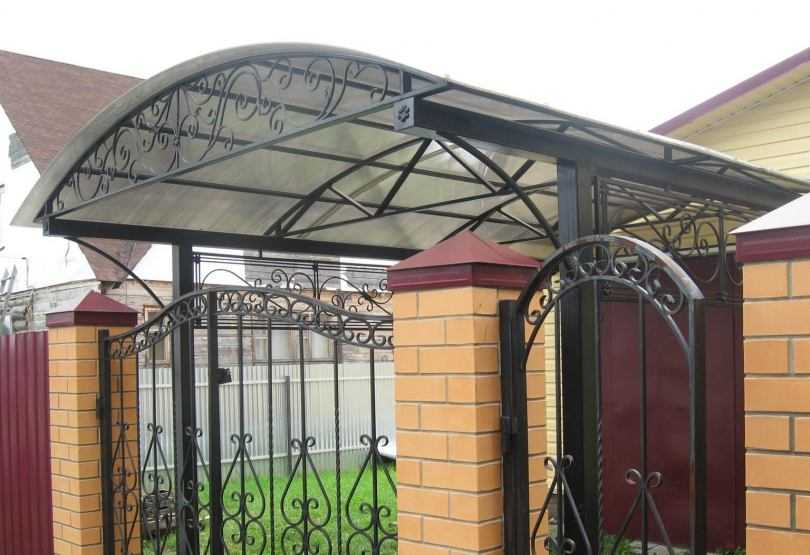

• гибкость: возможно устройство арочного навеса;
• прозрачность;
• разнообразие цветов.

Недостаток: высокий коэффициент температурного расширения.

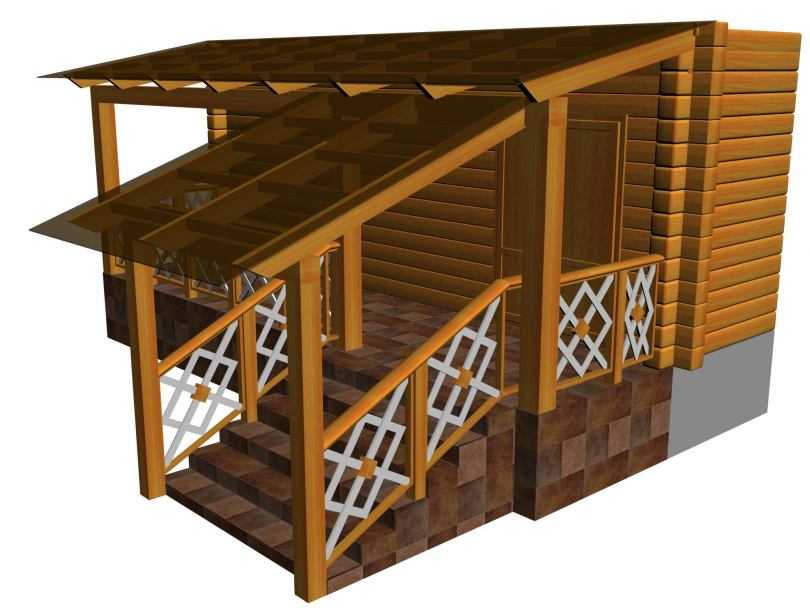

Навес-пристройка

Нередко применяется:

1. Профнастил: рифленые металлические листы с полимерным покрытием. Стоят дороже поликарбоната, но намного превосходят его по прочности и долговечности. Применяются для формирования только плоских кровель — односкатных и двускатных. Недостаток профнастила — шум от падающих капель во время дождя.

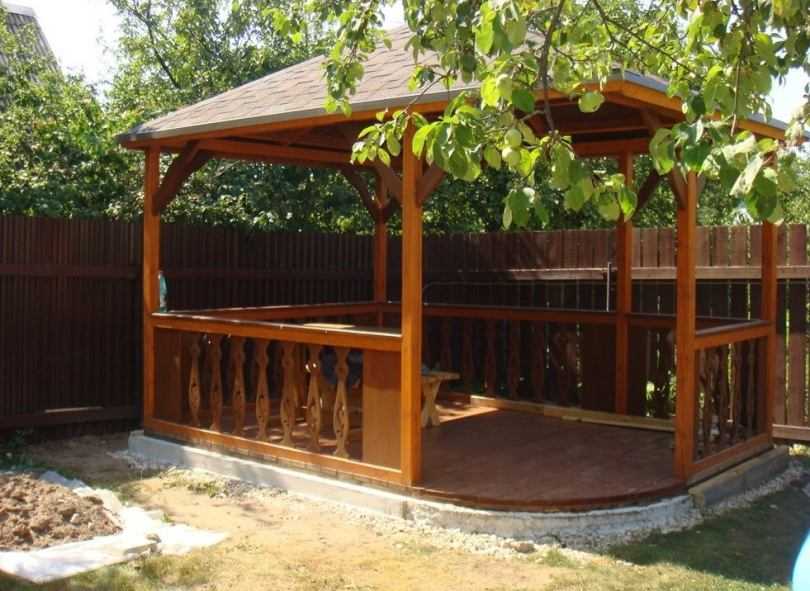

2. Битумная черепица: недорогой и одновременно привлекательный материал. Применяется при возведении беседок с купольными и шатровыми крышами. Жесткость битумной черепице несвойственна, потому ее укладывают на сплошную обрешетку.

Кровля навеса сооружается с уклоном, чем обеспечивается сток дождевой и талой воды. Наименьший уклон — 5% – 10%.

Размеры навеса определяются его назначением:

• место отдыха: предусматривается площадь в 2 кв. м на каждого пользователя;
• беседка с барбекю: 6х4 м;
• для автомобиля: на 1 м шире транспортного средства, длина — до 6 м;
• пристроенная к дому терраса: во всю длину строения;

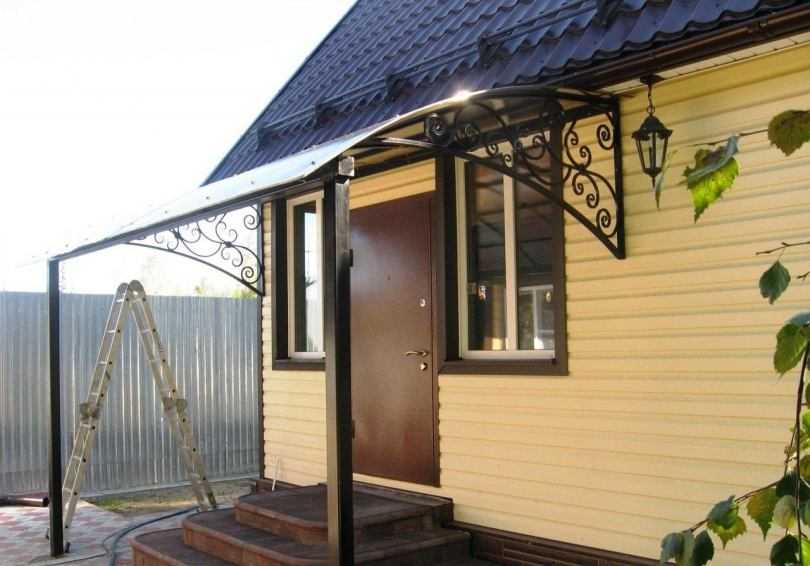

• козырек над входом: больше крыльца на 30 см в каждую сторону.

Минимально допустимая высота для навеса составляет 2 м, оптимальное значение — 2,5 м.
