Навес из профильной трубы: каркас, опоры, размеры и чертежи, как правильно сварить односкатный навес из профтрубы, какую использовать, как сделать схему

Этапы изготовления своими руками

Чтобы изготовить односкатный навес самостоятельно, потребуется сделать расчет конструкции для определения подходящих размеров рассматриваемых элементов. Рассчитать каркас навеса рекомендуется на нагрузки от веса снега и монтажную нагрузку, стойки рассчитываются на ветер.

Фундамент

Перед тем как приступать к сооружению конструкции, необходимо подготовить основание для ее установки. В этом случае в заранее определенных местах, где планируется установка опор, вынимают грунт. На дно образовавшейся ямы насыпают слой щебня, который впоследствии трамбуют для достижения требуемой прочности.

Следующий этап подготовки фундамента – монтаж закладной с приваренными болтами. Также можно задействовать арматуру, если хочется добиться максимальной прочности конструкции. Когда все элементы будут выставлены, в оставшееся пространство заливают подготовленный цементный раствор. Боковые стенки будущего навеса собирают посредством соединения ферм и столбов, которые будут служить опорой

При проведении фундаментных работ необходимо обращать внимание на размеры конструкции, указанные на чертеже

Монтаж каркаса

Сбор конструкции выполняется по схеме одним из следующих способов.

Сварочным. Такой вариант подходит владельцам сварочных аппаратов и тем, кто привык работать с металлом

Важно знать, как правильно варить навес из металлопрофиля. Если навыков в проведении подобных работ нет, рекомендуется выбрать другой способ.

С использованием резьбовых соединений

В этом случае потребуется запастись металлическими уголками и крепежными элементами в виде болтов.

С применением хомутов. Простой и удобный способ, который не отнимет много времени.

Сборка каркаса – процесс несложный и довольно экономичный. Навес, сделанный своими руками, обойдется дешевле заказной или покупной конструкции.

Обшивка крыши

Следующий этап после установки каркаса подразумевает укладку кровли из профлиста. Он выполняется в несколько шагов.

Сначала производят монтаж кровельной обрешетки, на которую затем будет выложен профнастил. Процедура стандартная. Достаточно нашить поверх металлического каркаса несколько деревянных брусьев, расположенных поперек балок. Крепление бруса с балками осуществляется посредством использования саморезов. Конечно, профнастил можно сразу привинтить к металлическому каркасу, но в этом случае потребуется предварительно рассчитать конструкцию, определив шаг кровельного материала. Так, например, это может быть конструкция 4х6 или 5 на 6.
Второй шаг подразумевает крепление профнастила к обрешетке. Процесс выполняют с помощью саморезов с пресс-шайбами, у которых предусмотрены резиновые прокладки. Саморезы устанавливают через волну в нижнюю часть для предотвращения деформации.
Подшивка кровли – заключительный этап. С его помощью удастся сделать внешний вид потолка навеса более привлекательным, а также спрятать за обшивку провода, которые ведут к осветительным приборам.

Класть профнастил рекомендуется с нахлестом, чтобы предотвратить протекание кровли. Односкатный навес из металлопрофиля – универсальное решение, которое не только обеспечит защиту выделенной зоны от внешних воздействий в виде осадков, но также будет привлекательно смотреться на участке.

О том, как сделать односкатный навес из металлопрофиля своими руками, смотрите в следующем видео.

Красивые примеры

Профессионально выполненный навес из профильных труб легко может стать эффектным дополнением придомовой территории. Такие строения могут иметь самое разное дизайнерское исполнение в соответствии со стилем окружающего пространства. Рассмотрим несколько красивых примеров.

Аккуратно и добротно на придомовой территории будет смотреться арочный навес из профильной трубы, окрашенной под цвет неподалеку установленного забора. Округлую крышу подобного сооружения лучше всего отделать прозрачным или коричневым поликарбонатом.

О том, как сделать навес из профильной трубы, смотрите в следующем видео.

Особенности

Навес является полезной и многофункциональной конструкцией. Именно поэтому такие сооружения можно встретить на многих придомовых участках. Навес может выделять парковочную зону или служить в качестве дополнения зоны отдыха – вариантов и решений очень много.

Конструкции, сделанные из металлопрофиля, пользуются большой популярностью. И неудивительно, ведь такие типы навесов имеют довольно много положительных качеств.

Главный плюс таких структур заключается в их высокой надежности и прочности. Металлопрофиль не будет гнить и рассыхаться, чего нельзя сказать о сооружениях из дерева. Кроме того, они не подвержены механическим повреждениям. Нанести серьезный вред металлу не так легко.
Рассматриваемые разновидности навесов являются долговечными. Качественно построенное сооружение прослужит много лет. Внешняя привлекательность навеса с металлическим каркасом не пострадает, если обеспечить ему правильный уход.
Существуют такие разновидности металлопрофиля, что дополнены гофрированными или полимерными поверхностями. Благодаря подобным слоям материал оказывается еще более практичным и долговечным, не нуждающимся в регулярных покрасках.
Навес из профильных труб станет износоустойчивым строением.
Металлопрокат – это экологически чистый материал. Он не выделяет опасных и вредных веществ, от него не исходят неприятные химические запахи.
Металлический каркас для навеса вполне возможно выстроить своими руками. На все этапы работ уйдет относительно немного времени.
Качественно сделанный навес из металлопрофиля может стать эффектным дополнением придомовой территории. Дизайн его может быть любым. Каждый хозяин сам решает, как должен выглядеть навес на его участке.

Рассматриваемые конструкции имеют не только достоинства, но и определенные недостатки.

Перед началом строительных работ очень важно составить подробный проект будущего навеса. Все расчеты должны быть идеально верными

Ошибки в данном случае недопустимы. По этой причине многим людям приходится обращаться за такими услугами к специалистам, а это лишние траты.
Несмотря на практичность, металл все равно остается материалом, которому нужен соответствующий уход. Если профильные трубы сделаны не из нержавейки, или они не имеют на своей поверхности дополнительных слоев, то материал потребуется обрабатывать антикоррозийными растворами.

Полезные советы

Узнаем о некоторых полезных советах, касающихся самостоятельного возведения металлического навеса.

Если металлический навес выстраивается над мангалом или зоной барбекю, то железные детали, расположенные в непосредственной близости от огня, будут сильно нагреваться. Об этом не следует забывать.
Монтируя навес в условиях болотистых местностей, рекомендуется возводить фундамент в виде свайных опор. Бетонирование здесь окажется не самым лучшим решением.
По ходу монтажа все металлические трубы нужно будет зачистить с помощью наждачной бумаги. Только потом можно наносить грунтовку и выбранную краску.
Изготавливая металлический навес, примыкающий к бытовке или жилому дому, необходимо следовать всем нормам и правилам, разрешающим подобные работы

В противном случае, можно столкнуться с массой проблем.
Если необходимо сварить конструкции из металлопрофиля толщиной стенок свыше 3 мм, то рекомендуется пользоваться только газосваркой, поскольку электрический аппарат рискует просто не справиться с подобным объемом работ.
Если делается арочная конструкция и осуществляется гибка труб, очень важно следить за тем, чтобы во время этого не появились трещины или заломы. Кроме того, профиль не должен быть сплющенным.

Основные правила для чертежей навесов

Выполняя чертеж навеса, следует учесть, что минимальна высота конструкции (от земли до нижнего края ската крыши) – 2000-2400 мм, максимальная зависит от вида кровельной системы.

Крыша – что учесть в чертежах

Выше мы подробно разобрали, как сделать расчет односкатной кровли для навеса, двускатная крыша рассчитывается по такому же принципу. Угол наклона зависит от выбора кровельного материала и климата в регионе:

45-60о – снежный районы;
9-20о – ветреные местности;
15-30о – универсальный наклон скатов, подходят практически все виды кровельных материалов: профнастил, рубероид, мягкая черепица, шифер, поликарбонат, оцинкованное железо, металлочерепица, ондулин и пр.

Одно- и двухскатные крыши оптимальны для всех видов навесов из дерева, кирпича, бетона, камня, для кованых изделий. Для сварных металлический конструкций, все больше, устраивают арочную кровлю. Чтобы грамотно рассчитать навес из металлопрофиля своими руками, чертежи должны отражать, помимо размеров постройки, радиус дуги крыши.

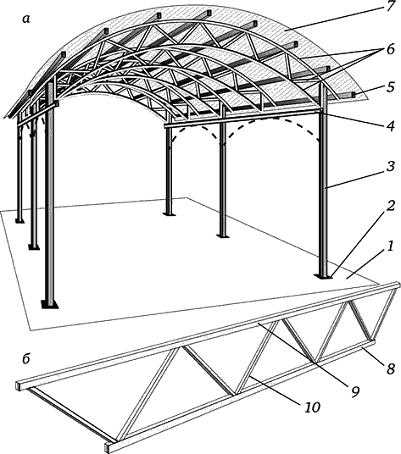

Справедливости ради, скажем, что сварные и сборные металлоконструкции венчает не только арочная кровля, но и другие виды ферм. Расчет фермы для навеса, расчет конструкции навеса зависят от общих размеров постройки. Самостоятельно вычислить стропильную систему очень сложно, поэтому лучше воспользоваться онлайн калькулятором, обратиться к специалистам или взять за основу готовый проект стандартной фермы, как на фото ниже.

Пример, как сварить ферму для навеса, чертежи типовых конструкций

Материалы

Приведем стандартные материалы, которые подходят для всех типовых чертежей. Для деревянных навесов:

Опоры, обвязка по периметру – брус профилированный или клееный, 100*100, 150-150 мм, оцилиндрованное бревно диаметром 200 мм. Расстояние между столбами 1,5-2,0 м.
Стропила – доска обрезная 150*40 мм.
Обрешетка – рейка 15-20*40, доска необрезная, фанера влагостойкая, ОСБ.

Чертеж деревянного навеса с расчетными размерами основных узлов конструкции

Металлические навесы:

Вертикальные стойки – круглая труба диаметром 100-150 мм, пофилированная труба 50*50, 80*80 – для маленьких до 6 м конструкций, 100*100, 150*150* – для больших построек.
Ферма для навеса, каркас (верхний и нижний пояс) – профтруба 40*40, 40*60, 30*60 мм – в зависимости от размера конструкции, толщина стенки 2-3 мм.
Укосы и ребра жесткости фермы – металлопрофиль 50*25, 40*20, 25*25 мм, толщина – 2 мм.
Обрешетка – профтруба 20*25, 20*40 мм.

Чертеж стандартного козырька

Виды навесов из профнастила

При использовании оцинкованных листов можно изготовить конструкцию практически любой формы. Однако чаще всего используются такие конструкции:

Односкатные навесы из профнастила. Самый простой вид, который чаще всего используется при самостоятельном изготовлении. Такая конструкция может стоять отдельно или опираться на стену постройки

Однако при изготовлении односкатного навеса из профнастила крайне важно правильно рассчитать оптимальный уровень наклона. Если не соблюсти данный показатель, снег будет задерживаться на постройке, и может стать причиной механического повреждения легкого каркаса.

Односкатный навес

Двускатный навес. Данный вариант оптимально подходит для покрытия площадок, которые имеют значительную площадь. При постройке сооружения рекомендуется использование металлических профилей с ребрами жесткости для усиления конструкции. Это гарантирует равномерное распределение нагрузки, чтобы предотвратить механические повреждения отдельных участков.

Двускатная конструкция

Арочный навес из профнастила. Выполнение такой конструкции является наиболее сложной задачей, поэтому самостоятельно без специальных навыков сделать ее будет проблематично. Особенностью такой конструкции является использование изогнутых прогонов верхних элементов каркаса. Именно на них монтируются листы профнастила.

Арочный навес

Для изготовления арочного навеса используется специальное оборудование, поэтому лучше нанять профессионалов. Однако выбор именно такого варианта конструкции позволяет изготовить современный и изысканный навес, который украсит приусадебный участок.

Монтаж односкатного навеса из профнастила

Для навеса монтаж профнастила своими руками осуществляется следующим образом:

Выбор материала для каркаса. В идеале подбор материала и профиля для изготовления каркаса осуществляется по результатам расчета на прочность, выполнение которого требует определенной квалификации. Но в случае с односкатным навесом небольшой площади сечение элементов каркаса можно подобрать приблизительно, предусмотрев заведомо достаточный запас. Мы рекомендуем использовать стальную прямоугольную трубу сечением 60х40 мм
Выравнивание и расчистка площадки. Прежде всего, участок, выделенный под строительство навеса, очищается от мусора и дерна. После — участок выравнивается
Установка стоек. Стойки навеса устанавливают через 1 м, при этом их замоноличивают в столбчатый бетонный фундамент. Глубина фундамента соответствует глубине промерзания, характерной для данного региона. На дне углубления делают подушку из утрамбованного щебня, а по периметру укладывают полиэтиленовую пленку или слой рубероида, которые нужны в качестве гидроизоляции. Длина стоек определяется величиной уклона навеса
Крепление продольных балок и прогонов. После установки стоек к ним приваривают продольные балки, на которые затем укладываются поперечные прогоны. Для закрепления последних можно использовать саморезы или электросварку. После сборки конструкцию грунтуют и окрашивают
Укладка профнастила. Листы профнастила начинают укладывать с нижнего ряда. Уложив на место первый лист, его прикручивают одним саморезом к прогону каркаса. Необходимо применять кровельные саморезы, снабженные резиновой шайбой. Далее на него укладывают следующий лист с нахлестом в одну волну. Второй лист прикрепляют к первому двумя саморезами. Аналогичным образом крепят последующие листы, пока ряд не будет завершен

Пример. Чертеж односкатного навеса

Цена на навес из профнастила

Многие компании предлагают свои услуги по изготовлению навесов из профнастила, цена которых зависит от разных факторов. Например, навес площадью от 6 до 15 кв. м высотой до 3,5 метров из оцинкованного профнастила и каркаса из профтрубы стоит 1495 руб./кв. м. Изделие такой же площадью, но более высокий – от 3,5 до 4,5 метров обойдется покупателю в 1695 руб./кв. м.

Полезные советы

Хранящиеся в штабеле листы профнастила должны быть изолированы один от другого деревянными прокладками. Это позволит избежать повреждения защитного покрытия
При раскрое листа следует пользоваться ножовкой или ножницами по металлу. Если листы резать с помощью болгарки, защитное покрытие в зоне контакта с диском или окалиной будет плавиться и выгорать
Кровельные саморезы следует прикручивать с небольшим усилием так, чтобы резиновая шайба была лишь чуть-чуть прижата. Если она будет сильно деформирована при закручивании, то очень быстро потеряет эластичность и начнет пропускать воду
Перед окрашиванием металлический каркас необходимо обработать антикоррозионными составами. Если позволяют средства, лучше использовать профиль из нержавеющей стали. Такой навес прослужит очень долго, практически не требуя ухода
