Обвязка свайного фундамента (ростверк): брусом, швеллером, уголком, профильной трубой

Варианты обвязки

Обвязка свай брусом

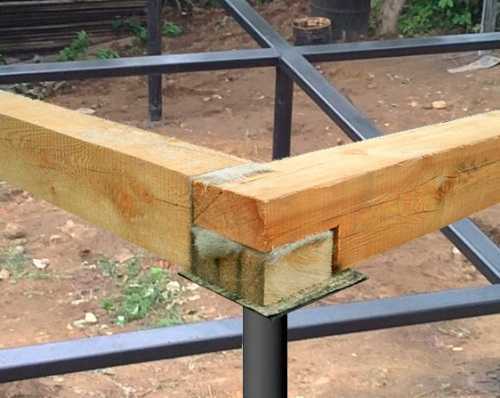

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

  1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
  2. На сваи монтируют оголовки.
  3. Выполняют гидроизоляцию материала.
  4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
  5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
  6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
  7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

  1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
  2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
  3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
  4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

  1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

  2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
  3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
  4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

  1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
  2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
  3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

  1. Столбы свай выставляют на один уровень.
  2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

  3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
  4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
  5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

  • когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
  • когда строение приподнято над землёй более чем на 1 метр;
  • для массивных сооружений;
  • для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Необходимость обвязки

Для уяснения целесообразности выполнения, стоит разобраться с технологией устройства фундамента на сваях. Представленный вид оснований широко применяется под небольшие каркасные сооружения, обладающие незначительным удельным весом.

Наряду с этим отрицательным аспектом свайный фундамент значительно выигрывает в стоимостном выражении, при этом позволяет возводить надежную опору, ничем не уступающую другим технологиям строительства.

Свайные элементы в итоговом виде представляют собой, как правило, ввинченные в грунт столбы, расположенные друг от друга с определенным шагом. Однако, даже надежно зафиксированные бетоном свайные опоры не способны обеспечить максимальное гарантирование прочности и исключения перекосов. В связи с этим, сделать обвязку – идеальный выход при решении названной проблематики.

Процедура обвязки фундамента своими руками предусматривает изготовление надежной крепежной системы, объединяющей все сваи в единую монолитную конструкцию. В будущем выполнение исследуемого мероприятия предоставляет возможность, возвести надежное основание, способное равномерно распределить и выдержать значительные нагрузки.

Обвязка свайных опор, выполненная посредством использования бруса, именуется ростверком и признается одной из самых эффективных вспомогательных обвязочных систем на данный момент.

Процессы монтажа типов оснований

Сооружение ленточного основания

Монтаж фундамента в виде железобетонной ленты выполняют в несколько этапов. Сначала очищают площадку от мусора и проводят разметку с помощью колышков и шнура, фиксируя расположение главных осей основания.

Ленточное основание достаточно просто сделать своими руками от опалубки до заливки бетонного раствора

Затем роют траншею своими руками или с привлечением специальной техники и выполняют следующие работы:

  • подчищают и уплотняют дно котлована;
  • сооружают подушку из песка или крупного гравия, которую для лучшего прилегания проливают водой и трамбуют;
  • укладывают гидроизоляцию, препятствующую обезвоживанию бетона при высыхании;
  • из досок или других подручных материалов изготавливают опалубку и устанавливают ее по периметру, очищая от стружек и мусора;
  • проверяют вертикальность стен опалубки с помощью уровня.

Для жесткости элементы опалубки, сделанной своими руками, фиксируют распорками. Можно также использовать для заливки бетона и готовые конструкции. Затем устанавливают каркасы из арматуры и заполняют опалубку бетонной смесью, оставляя отверстия для коммуникаций дома. Чтобы исключить пустоты в основании, бетон заливают слоями 15-20 см, уплотняя каждый с помощью деревянной трамбовки.

Спустя 7-10 дней, когда фундамент набирает до 70% от планируемой прочности, опалубку снимают и проводят гидроизоляцию.

Рекомендуем посмотреть видео о том, произвести заливку ленты основания своими руками.

Монтаж столбчатого фундамента

При сооружении столбчатого основания своими руками на подготовленной площадке срезают грунт на глубину от 10 до 30 см, выравнивая бугры и подсыпая грунт в образовавшиеся ямы. Для контроля горизонтальности поверхности используют строительный уровень. Затем выполняют следующие операции:

  • размечают расположение столбов, которые должны находиться в местах пересечения стен;
  • по наметке роют ямы и устанавливают в них опалубку;
  • закладывают вертикальную арматуру таким образом, чтобы она выступала над столбами на 10-15 см;
  • заливают в опалубку бетон, уплотняя каждый слой.

Посмотрите видео, подробно показывающее процесс монтажа столбчатого основания.

После набора прочности столбы соединяют обвязкой. В качестве опор для дома можно также использовать конструкции из кирпича или природного камня высокой прочности. Для небольших построек в виде бань, сараев и летних дачных домиков лучше выбрать столбы из дерева, обработав их перед установкой антисептиками.

Возведение монолитного основания

Установка фундамента в виде монолитной плиты проводится на предварительно подготовленной площадке, которую очищают от мусора. Затем в зависимости от габаритных размеров и конфигурации дома размечают расположение основания и выкапывают траншею своими руками или с помощью средств малой механизации. Глубина котлована должна совпадать с уровнем закладки фундамента.

Далее выполняют следующее:

  • уплотняют дно траншеи;
  • делают подушку из песка и трамбуют ее, исключая пустоты;
  • заливают котлован тонким слоем бетона;
  • укладывают гидроизоляцию и арматуру;
  • заливают бетон таким образом, чтобы концы арматуры выступали над монолитной плитой.

Чтобы фундамент дома равномерно набирал прочность, его лучше проливать водой при сухой погоде и укрывать во время дождя.

Установка свайного фундамента

Перед монтажом основания на сваях нужно определиться с видом опор. Для сооружения жилых домов на участках со сложным рельефом лучше использовать винтовые сваи, диаметр которых подбирают с учетом предполагаемой нагрузки. В качестве оснований для небольших хозяйственных построек или ограждающих конструкций можно выбрать опоры из дерева.

Посмотрите видео о том, как производится монтаж свайного основания своими руками.

Как построить фундамент на винтовых сваях? Сначала намечают расположение опор и забивают колышки. Затем выполняют следующее:

  • делают по наметке небольшие углубления;
  • устанавливают винтовые опоры, закручивая их с помощью специальных приспособлений или отрезков трубы, используя их в качестве рычагов;
  • проверяют совпадение надземных частей свай и выравнивают их, срезая лишнее болгаркой.

Чтобы обеспечить устойчивость опор, их заливают бетонным раствором. Кроме винтовых свай, при сооружении основания своими руками можно также использовать буронабивные и комбинированные. Для высоких домов с тяжелыми перекрытиями выбирают железобетонные опоры.

С использованием доски

Обвязка доской 50х200 производится при недоступности качественного бруса.

Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:

  • Отсутствие коробления или разворота винтом.
  • Возможность более точного выполнения угловых соединений.
  • Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.

Работа заключается в изготовлении из пачки досок подобия сборного бруса.

Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.

Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.

Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.

Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.

Укладка и крепление нижней обвязки

Когда вы устанавливаете нижнюю обвязку на цоколь, то следует ее помещать на заранее заложенный слой гидроизоляции

Для создания основной инструкции действий при выполнении обвязки, мы рассмотрели большое количество рекомендуемых фото, видео и специализированной литературы. Итак, технология включает в себя несколько этапов работы. В первую очередь следует проверить свайный фундамент на предмет ровности установки всех элементов. Если вы увидели любой изъян, то исправить сваи можно либо срезанием лишнего, либо наоборот наращиванием.

Когда вы устанавливаете нижнюю обвязку на цоколь, то следует ее помещать на заранее заложенный слой гидроизоляции. Именно по этой причине в большинстве фото и схемах между двумя элементами конструкции имеется рубероид или другой влагостойкий материал. Чтоб усилить фиксацию элементов необходимо поверхность смазать битумной мастикой.

Следующим этапом будет подготовка материалов для обшивки

Здесь, важно не забывать, что дерево должно иметь оптимальный показатель влаги, поэтому при покупке обращайте внимание на фото этикетки, где указывает процент его просушки. Если вы купили бревна намного раньше начала строительства, то их нужно хранить в закрытом пространстве, чтоб уберечь от атмосферных осадков и солнечных лучей

На сегодняшний день в строительстве существует два способа соединить смежные брусья:

На сегодняшний день в строительстве существует два способа соединить смежные брусья:

  • Метод соединения в полдерева;
  • Способ стыковки в полулапу.

Для выполнения таких работ профессионалы советуют использовать рубанок, позволяющий делать идеально ровные срезы древесины. Приобрести необходимый инструмент без труда можно в любом ближайшем супермаркете или же специализированном магазине.

Финальные этапы обвязки

Для повышения надежности можно еще брусья соединить между собой специальными металлическими уголками или скобами

Когда закончатся все строительные работы необходимо проверить точность углов и горизонтальность обвязки. Далее следует крепко монтировать все детали к фундаменту. Для повышения надежности можно еще брусья соединить между собой специальными металлическими уголками или скобами. Закрепить балки можно несколькими способами:

  • С помощью анкеров, которые устанавливаются в столбы;
  • Гвоздями или шурупами, которые забивают или вкручивают в пробки из дерева;
  • Специальными клиньевыми болтами, которые усиливают надежность крепежей.

Кстати, все стыки в устройстве нижней обвязки обязательно должны иметь точки опоры под собой. Если где-то появляется дефект, то исправить это можно наращиванием или срезом. Очень часто для усиления обвязочной системы каркасного здания выполняют укладку брусов в два ряда. Вот мы и ознакомились с особенностями нижней обвязки. Стоит учесть, что если вы устанавливаете свайный фундамент, то без нее вам не обойтись.

Обеспечение гидроизоляции

Очень часто причина осадки свайного фундамента – влияние подземных вод на грунт и сами опоры конструкции

Если проведенное обследование подтвердило это предположение, крайне важно сделать гидроизоляцию, благодаря чему фундаменту угрожать ничего не будет. Если планируется замена фундамента, обязательно должна выполниться гидроизоляция существующих и вновь установленных опор

Гидроизоляция свайного фундамента заключается в защите от влаги опорных элементов. Особенность обработки зависит от вида использованных свай. При гидроизоляции буронабивных свай бурят скважины, укрепляют стенки глинистым раствором, армируют и заливают бетон, поместив в скважину рубероид, свернув его трубкой. Если использовались винтовые опоры, сделанные из металла, гидрозащита заключается в окрашивании опор антикоррозийным гидрофобным веществом.

Гидроизоляцией при использовании забивных свай является водозащитный состав, которым покрывают поверхность сваи при реконструкции.

Как правильно выбрать материал обвязки

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Технология возведения

Строительство начинается с расчета буронабивного фундамента: его ширина зависит от толщины стен будущего дома. Для легких каркасных домов с тонкими стенами не потребуется особенно мощный фундамент, а для дома из цельного бруса минимальный размер придется увеличить на 2-5 см для пропорционального распределения давления.

Глубина скважины должна быть обязательно ниже уровня промерзания грунта

Следом территорию очищают от мусора, удаляют плотную растительность, делают разметку. Готовится соответствующий инструмент (минимальный набор):

  • бур ручной;
  • бетономешалка;
  • лопата, крепеж и прочий стандартный инструмент.

Сваи можно расположить по периметру будущего дома, в шахматном порядке, поставить их только под несущие стены, однако количество свай прямо пропорционально надежности такого основания. Для создания разметки находят оси будущего строения, выбирают его угол и вбивают арматуру. К металлическому пруту привязывают леску или веревку, и откладывают две перпендикулярные стены от выбранного угла, используя для этого угломер.

После измерения внешнего расстояния стальным прутом отмечают места расположения второго и третьего угла, и снова используя угломер, откладывают стены, чтобы затем отметить и четвертый угол. Затем на площади полученной конструкции отмечают точки бурения скважины.

Бурение для установки свай

Для бурения скважины понадобится буровая машина, которая справится с такой задачей за 3-4 часа. Умножьте 4 на количество скважин, чтобы произвести расчет буронабивного фундамент с ростверком и времени, которое уйдет на бурение.

Чтобы упрочнить конструкцию, используют бур, на одной стороне которого расположен плуг, расширяющий дно скважины и делающий ее опору шире и устойчивее. Чтобы пробурить скважину своими руками, нужен бур и уровень, который привязывают к буру для сверки правильности хода работы после каждого оборота бура.

Осыпающаяся при бурении земля требует установки опалубки из рубероида: это наиболее легкий, дешевый и простой способ ее сооружения, но можно использовать для этих целей доски или цементные трубы. Если грунт твердый и не сыпется, бетон можно заливать непосредственно в вырытую яму, сделав небольшую опалубку над поверхностью земли для формирования «шляпки гриба».

После этого в отверстие засыпается песчано-щебеночная подушка, которую тщательно утрамбовывают. Следом можно вставить в яму трубу из асбестоцемента, предварительно смазав ее битумом с внешней стороны для улучшения гидроизоляции.

Заливка бетоном и армирование

После установки трубы ее заполняют бетонной смесью на одну треть, после чего приподнимают, давая составу растечься по дну скважины и образовать устойчивую платформу для сваи. Пространство вокруг трубы засыпают песком, утрамбовывая его по ходу работы. Следом в трубу ставят арматурный каркас так, чтобы он был полностью скрыт в бетоне со всех сторон.

Для каркаса берутся ребристые прутья:

  • для вертикальной укладки с диаметром 1-1,2 см;
  • для горизонтальной укладки с диаметром 0,6-0,8 см.

Бетон для такой сваи должен быть очень подвижным и быстрозастывающим

Чем больше диаметр трубы, чем больше прутьев должно быть в ней установлено. Если следом будет делаться ростверк, арматура должна торчать из трубы так, чтобы его можно было связать со сваей.

Финальный этап – заливка бетона, для изготовления которого берут быстро затвердевающий цемент. Смесь делается порционно, по мере утрамбовки предыдущего слоя специальным буром.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
