Свайный фундамент под каркасный дом

Достоинства и недостатки свайного фундамента

Главный плюс полых свай винтового типа заключается в том, что они существенно удешевляют стоимость всего основания. Фундамент на сваях стоит на 30% дешевле столбчатого или ленточного.

Второе не менее важно достоинство – быстрота возведения. Закладка бетонного фундамента займет у строителей 7-10 дней

Фундамент на сваях можно установить за два дня. Здесь не нужно ждать отвердевания бетона. Можно приступать к возведению стен сразу после установки и обвязки.

Главным минусом каркасных домов на свайном фундаменте является ограниченность использования. Такие здания не получится строить в регионах со скалами и каменистой почвой.

В качестве недостатков стоит также выделить подверженность коррозии металлических свай и потребность в качественном утеплении полов. Еще один минус – невозможность сооружения подвала.

Виды строительства свайного основания

Во время формирования свайного цоколя своими руками, применяют два способа:

  • При помощи винтовых металлических опор – этот способ может выполняться 2 – 3 людьми, просто ввинчивая нужное количество свай в грунт до определенного уровня;
  • Применяя железобетонные буронабивные сваи – под них необходимо бурить скважины, соблюдая между ними необходимое расстояние, а устроенный арматурный каркас залить бетоном;
  • Также в зависимости от используемого вида свай можно выполнять с ростверком – железобетонная балка или плита, которая соединяет оголовки свай, расположенных на необходимых расстояниях между ними, или без него;
  • В большей части случаев проекты не содержат данного элемента, тогда применяется цокольная обвязка из деревянного бруса.

Свайный фундамент плюсы и минусы. Свайный фундамент: плюсы и минусы фундамента на сваях

Свайный фундамент: плюсы и минусы фундамента на сваях Свайный фундамент: плюсы и минусы фундамента на сваях Свайный фундамент представляет собой группу свай, заглубленных в землю и объединенных ростверком. Такая конструкция оптимально распределяет нагрузку и позволяет избежать основных проблем — растрескивания и неравномерной усадки основания. При возведении частных домов используются различные виды свайных фундаментов, особенно актуальны они в регионах с подвижными или сложными грунтами.

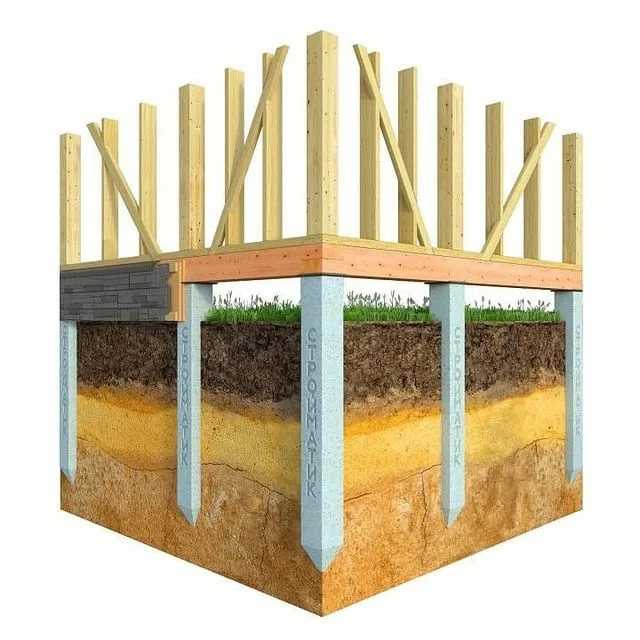

Свайный фундамент представляет собой группу свай, заглубленных в землю и объединенных ростверком. Такая конструкция оптимально распределяет нагрузку и позволяет избежать основных проблем — растрескивания и неравномерной усадки основания. При возведении частных домов используются различные виды свайных фундаментов, особенно актуальны они в регионах с подвижными или сложными грунтами.

Основная классификация

Существует несколько классификаций свайных фундаментов, но чаще всего используют классификацию по степени заглубления:

  • Низкий ростверк . Закладывается глубже зоны промерзания, снижает негативное воздействие пучиноопасной почвы, переносит вертикальное давление на основание здания.
  • Высокий ростверк. Располагается над поверхностью земли. Такой свайно-ростверковый фундамент востребован при строительстве домов с подвальными помещениями, а также при возведении мостовых опор.
  • Промежуточный ростверк . Лежит на поверхности земли, не заглубляется. Подходит для местностей со спокойными грунтами.

При подборе оптимального типа фундамента обязательно учитывается состав и глубина промерзания почвы. Измерить последний показатель довольно сложно, поскольку он может отличаться даже в пределах одного участка. Плотные и влажные грунты промерзают сильнее, что отражается на глубине закладки фундамента. Важную роль играют и сезонные особенности: зимой вспучиваются практически все виды почвы.

Разновидности свай

Основы свайного фундамента изготавливают из различных материалов: дерева, армированного бетона, металла в чистом или комбинированном виде. По локализации выделяют одиночные и ленточные сваи, свайные кусты и поля. Последние используются при сооружении многоэтажных и башенных конструкций.

По способу монтажа сваи делятся на несколько типов:

  • вдавливаемые заглубляются в грунт при помощи гидравлических насосов;
  • набивные изготавливаются на месте (бетон заливается в заранее пробуренные скважины);
  • забивные буквально вбиваются гидравлическими молотами, используются при строительстве тяжелых зданий на проблемных грунтах, практически не имеют аналогов по прочности и надежности;
  • винтовые ввинчиваются в грунт по типу шурупов ручным или машинным методом, подходят для возведения легких деревянных или каркасных домов.

В зависимости от того, какие элементы были использованы, фундамент называют свайно-ленточным, свайно-забивным, свайно-ростверковым или свайно-винтовым. У каждого типа есть свои особенности, но достоинства и недостатки едины для всей группы.

Плюсы свайного фундамента

  • Высокая устойчивость к разнонаправленным нагрузкам: продольным, поперечным и комбинированным.
  • Химическая инертность, стабильность на химически активных грунтах — это преимущество относится только к бетону.
  • Долговечность и высокий запас прочности — при необходимости можно увеличить этажность готового дома.
  • Сокращение сроков строительства — при использовании заводских заготовок объем «мокрых» работ минимален.
  • Универсальность — свайный фундамент подходит для болотистых и торфяных грунтов, прибрежных зон и регионов с большой глубиной промерзания грунтов.

Минусы свайного фундамента

  • Необходимо использовать дорогостоящую крупногабаритную технику, которой требуется большая площадь для маневров. Ее применение возможно не на всех земельных участках.
  • Опасность разрушения соседних построек, особенно если при монтаже используются мощные молоты. Такая техника вызывает сильные продольные колебания в почве.
  • Сложность некоторых инженерных решений, требующая точных расчетов.
  • Обязательное проведение геологических изысканий. При обустройстве свайных фундаментов на горизонтально подвижных почвах возможно смещение свай при пучении грунта зимой.

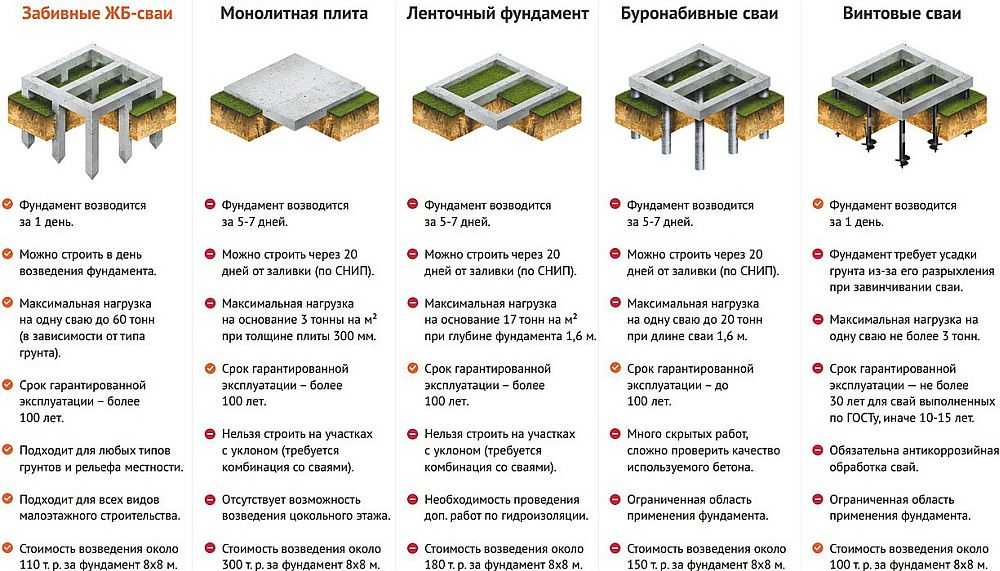

От чего зависит выбор типа фундамента

При выборе типа фундамента — любого, а не только свайного  — необходимо учитывать ряд факторов:

  • наличие и уровень залегания грунтовых вод на участке;
  • тип грунта, его состояние и глубина промерзания;
  • планируемая величина нагрузки от здания;
  • наличие подвального помещения и подземных коммуникаций под домом;
  • используемые строительные материалы;
  • расчетный срок службы постройки.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

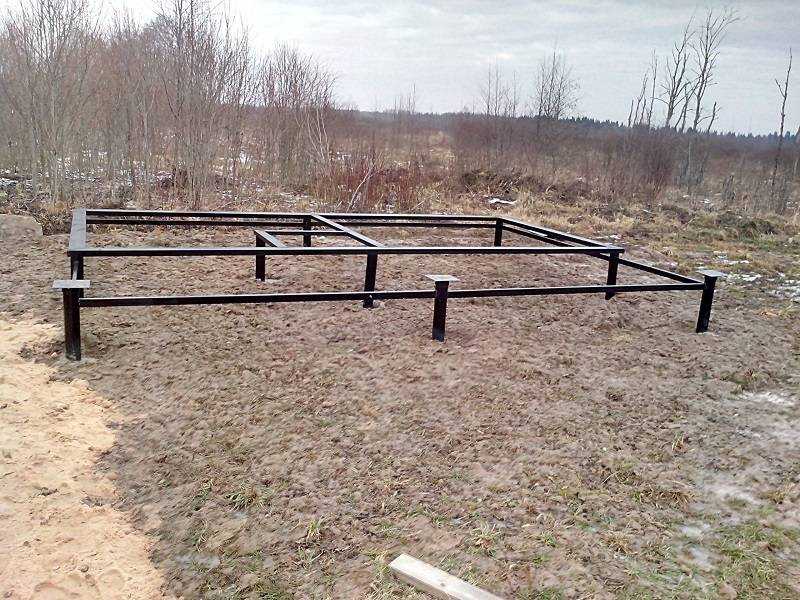

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

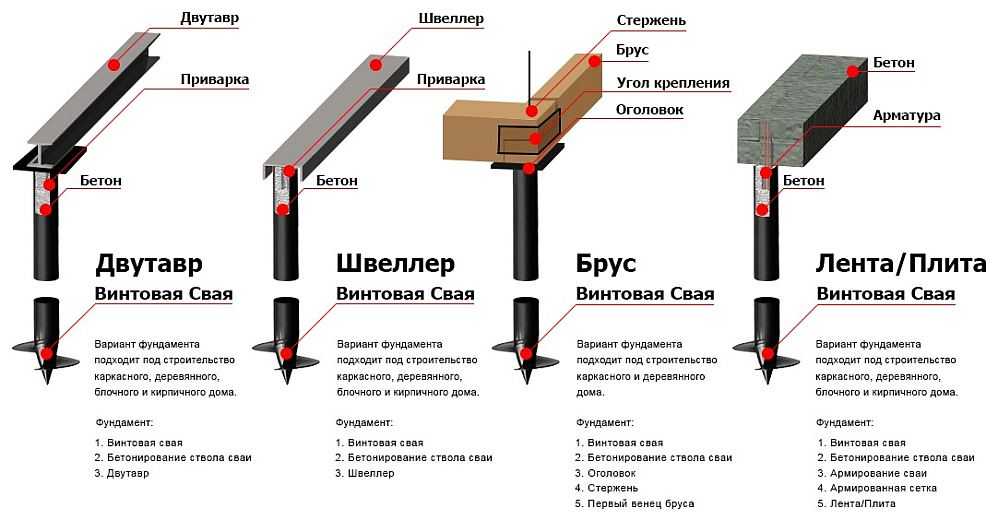

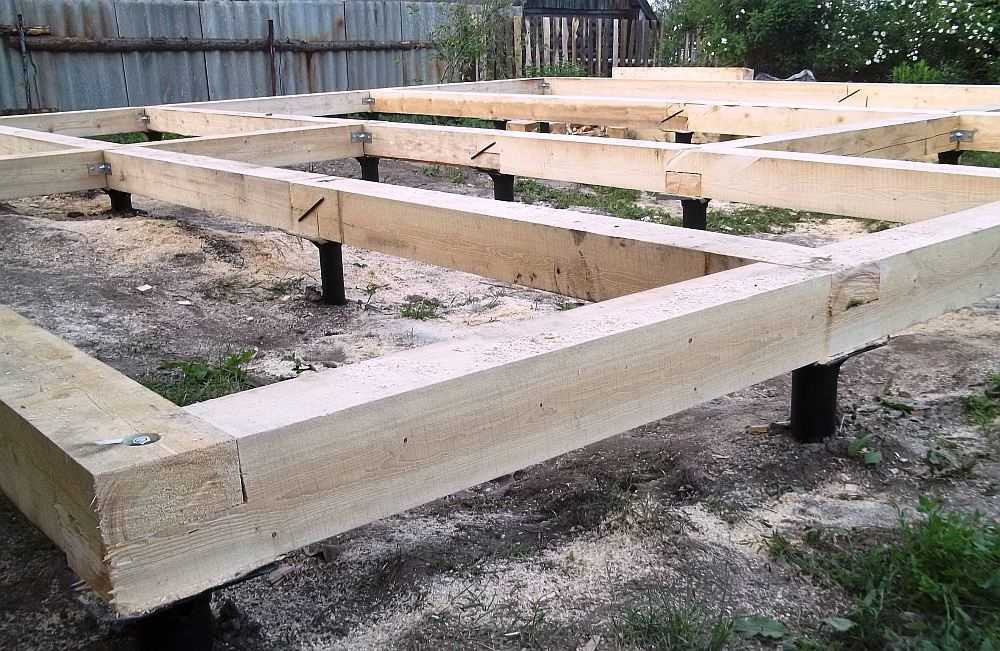

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Типы фундаментов, используемых для каркасных домов

С ошибками мы разобрались, осталось выяснить какой фундамент для каркасного дома лучше подходит (различные виды фундамента для частного дома).

Свайный или столбчатый фундамент, заглубленный ниже линии промерзания грунта

Каркасные дома прекрасно стоят на заглубленных сваях и столбах, но только в том случае, если застройщик не пренебрег расчетами (опорно столбчатый фундамент своими руками).
На сваю в осенне — зимний период действуют две противоположные силы:

  • часть нагрузки от надземной части строения – 500-700 кг;
  • выталкивающая сила при пучении – 1,5-2 т.

В результате «неравной битвы» одна свая (или столб) может подняться выше прочих, освобождая тем самым от нагрузки близлежащие опоры. Их выдавит из грунта, грунт в скважине осыплется и не даст весной вернуться сваям на место.

Чтобы избежать выхода опорных элементов из грунта, им можно придать пирамидальную форму или устроить внизу подошву, по диаметру превосходящую основное тело сваи. Такие шаги повлекут за собой удорожание строительства и увеличение срока возведения дома. Но это единственно правильно решение при строительстве фундамента своими руками для каркасного дома на площадке с большим уклоном.

Еще один нюанс, который придется учитывать застройщику: свайный фундамент для каркасного дома нельзя оставлять ненагруженным.
Построить его за полгода до сборки надземной конструкции не получится – сваи за это время благополучно поднимутся под воздействием сил выталкивания.

Расчет столбчатого фундамента для каркасного дома, равно как и свайного, заключается в следующем:

  • производится сбор нагрузок на все основание;
  • полученный результат распределяется поровну между всеми опорами.

При этом необходимо соблюдать следующее правило: сваи и столбы устанавливаются под каждым углом строения и в точках пересечения стен. Шаг между опорными конструкциями не должен превышать двух метров. Исходя из этих требований, рассчитывается количество свай.

Глубину столбчатого фундамента для каркасного дома (или свайного) определяет расположение прочных слоев грунта, обладающих высокой несущей способностью.

Свайно – винтовой фундамент

В последнее время наблюдается популяризация фундаментов под каркасные дома из винтовых свай (как сделать свайно — винтовой фундамент своими руками). Данная технология позволяет создать надежное основание за несколько дней. Земляные работы в том случае практически отсутствуют.
Винтовая свая состоит из двух основных составляющих (как сделать винтовые сваи своими руками):

  • трубы, заостренной на конце;
  • лопастей, выполняющих роль резьбы.

Последний элемент обеспечивает легкое вкручивание сваи в грунт, раздвигая и уплотняя при этом грунт. Он же противостоит выталкивающим силам, которые пытаются выдавить сваю наверх.

При сооружении свайно – винтового фундамента для каркасного дома своими руками не забудьте установить в каждую трубу арматурный каркас, а затем заполнить ее бетоном.

Монолитный мелкозаглубленный фундамент

Ленточный фундамент под каркасный дом, заложенный на 500-700 мм, хорошо зарекомендовал себя на ровных участках (устройство мелкозаглубленного ленточного фундамента). Если стройплощадка имеет значительный уклон, строение будет постепенно сползать вниз.

Монолитная конструкция воспринимает действие сил выталкивания равномерно по всему периметру. Коробка дома поднимается и опускается вместе с ней без угрозы отрыва от основания.

Ленточный фундамент глубокого заложения

Ленточный фундамент для каркасного дома, заложенный ниже границы промерзания грунта оправдан лишь в тех случаях, когда под зданием планируется соорудить подвал.
Данный вариант требует проведения земляных работ в больших объемах:

  • выравнивания участка застройки;
  • рытье траншеи глубиной около двух метров и пр.

Ширина ленточного фундамента для каркасного дома выбирается в соответствии со следующими факторами:

  • уровня подземных вод;
  • наличия или отсутствия тяжелой облицовки фасадов;
  • этажности здания.

Для дома в один этаж под наружные стены обычно сооружают ленту шириной 250 мм, а под внутренние – 200 мм. Но если впоследствии планируется обложить здание кирпичом, ширина монолита возрастет до 315 мм.

А какой фундамент нужен для каркасного дома, если грунтовые воды подступают близко к поверхности земли? В таких условиях толщина ленты увеличивается двукратно: наружные стены должны опираться на 500-миллиметровый монолит, внутренние – на 400-миллиметровый.

Ленточный фундамент

Самый часто выбираемый фундамент под каркасник — ленточный фундамент. Этот фундамент представляет из себя стену, которая идет по контурам будущих несущих стен дома.

Ленточный фундамент бывает двух типов:

А. Мелкозаглубленный (МЗЛФ)
В этом случае выкапывают траншею на 400-600 мм глубиной, закладывают и связывают арматуру рассчитанного под этот фундамент размера и заливают бетоном, поднимая «ленту» на высоту 200-400 мм над землей.

Б. Глубокозаглубленный (ГЗФЛ)
В этом случае выкапывают траншею глубиной ниже глубины промерзания в вашем районе. В Москве и близлежащих областях эта глубина около 1,6 метра. Глубину промерзания в вашей области лучше поискать в интернете, не верьте на слово родственникам и соседям. В остальном процесс аналогичен пункту А.

Видео о ленточном фундаменте:

Плюсы ленточного фундамента:
Бюджетность (У МЗФЛ)
Надежность (У ГЗФЛ)
Отработанная технология для большинства строителей
Готовый непродуваемый цоколь (в отличие от свайного)

Минусы ленточного фундамента:
Необходимость кропотливо делать опалубку для фундамента
Более сложная реализация на участках с уклоном
Сложно делать в одиночку
Желательна возможность для подъезда тяжелой техники («миксер»).

Способы утепления фундамента

Способы утепления и изоляции фундамента дома от сырости и холода из грунта разделяют на такие группы:

  • Утепление и изоляция по наружным стенам;
  • Утепление и изоляция по внутренним стенам.

Утепление и изоляция фундамента

Более эффективным вариантом является утепление фундамента по наружным стенам. Делать это лучше всего сразу после возведения фундамента, до начала установки каркаса дома. Утепление фундамента по наружным стенам осуществляется следующими способами:

  • Засыпным. Осуществляется путём засыпания сыпучих строительных абсорбирующих материалов (щебня, керамзита, песка и т.д.) в траншею, проделанную со всех наружных сторон фундамента. Эти материалы хорошо отводят влагу, чем предотвращают разрушение фундамента, и являются хорошим барьером от холода.
  • Креплением плит из пенопласта. Осуществляется плитами из пенополистирола (пенопласта), которые крепятся к фундаменту клеем либо мастикой. Пенопласт, имеющий свойство сохранять тепло, обеспечивает довольно высокую теплоизоляцию. Но у него есть один существенный минус — его едят грызуны. Для защиты от них поверх пенопласта надо ставить сетку.
  • Креплением плит из пеноплекса. Пеноплекс — материал, похожий на пенопласт, но более экологичный и крепкий. Он не деформируется и его не едят грызуны. Пеноплекс специальным клеем или битумной мастикой можно клеить прямо на фундамент.

Этот способ позволяет повысить температуру в подвале и убрать излишек влаги. Но внутренняя изоляция не защищает фундамент от воды в грунте и температурных перепадов.

Критерии выбора винтовых свай

Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия

Винтовые сваи разделяются на несколько разновидностей:

  • Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
  • Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
  • Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
  • Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.

Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта

Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:

Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;

Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.

В этом случае разница между сваями, сварными и литыми, заключается в их долговечности и стоимости. В целом, оба варианта считаются хорошими, все зависит от предполагаемого эксплуатационного срока жилища.

Расчет необходимых материалов

Для расчета материалов, необходимых для конструирования фундамента, можно использовать строительные онлайн-калькуляторы.

Объем нужных компонентов возможно высчитать и самостоятельно. Чтобы определить необходимое количество столбов для свайной основы, необходимо изучить проект дома, если он у вас есть.

Если плана дома нет:

  • нужно начертить периметр будущей каркасной постройки и выделить точками места монтажа свай (это нужно сделать по углам, в местах сопряжения стеновых перекрытий, а также по всему периметру, выдерживая шаг в 1,5-2 м);
  • так как каркасные сооружения отличаются маленьким весом, усиление конструкции вряд ли потребуется, поэтому будет достаточно обычной расстановки;
  • теперь нужно посчитать число отмеченных точек.

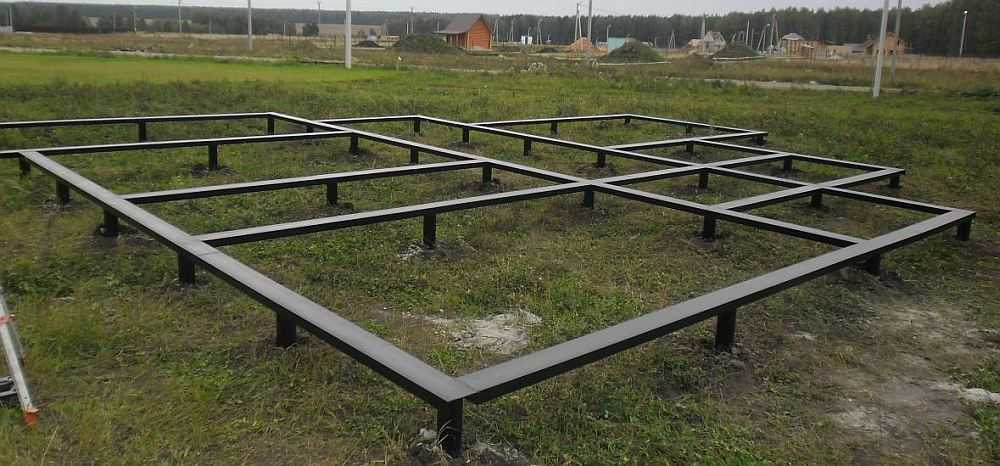

Обвязка свайного фундамента

Эта стадия сооружения фундамента подразумевает соединение воедино в горизонтальной плоскости выступающих фрагментов опор. Обвязка свай обеспечивает монолитность всего фундамента в целом и служит балансиром стойкости конструкции каркасного дома.

Обвязку делают с помощью металлического швеллера, который крепится к специально приваренному к вкрученным сваям остову. Если винтовые сваи установлены в правильном геометрическом порядке, то их соединение между собой в процессе обвязки пройдет без затруднений. Но если допущены неровности в выступах элементов относительно друг друга, то процесс может затянуться.

Завершается процесс обвязки, как правило, укладкой листами рубероида или другого тепло-гидроизолирующего материала.

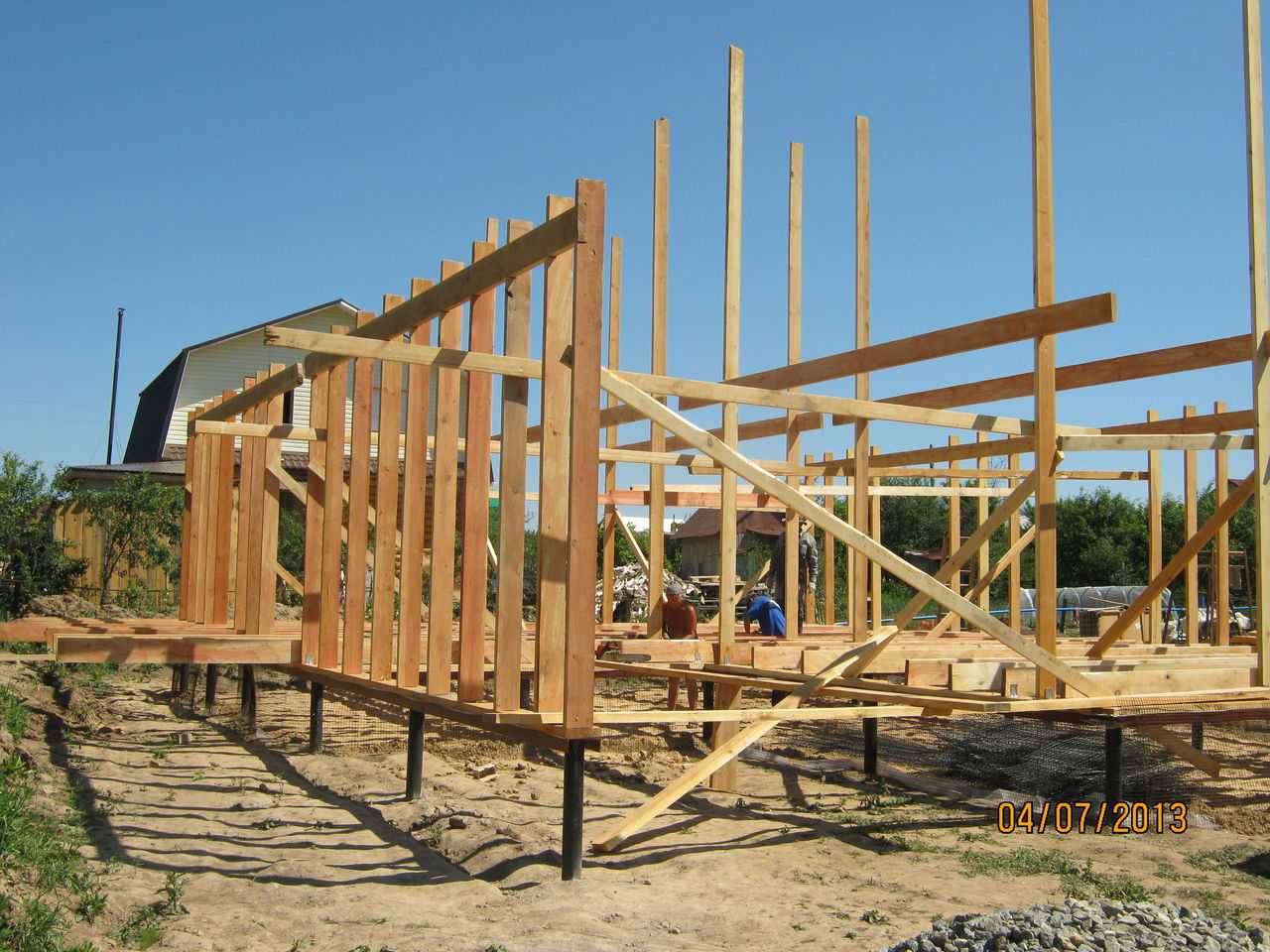

На подготовленную площадку монтируют каркас стен – коробку дома. Стены каркасного дома изготавливаются из панелей или предварительно смонтированных щитов.

Плитный фундамент на примере УШП

В последние годы все популярнее заливать под каркасный дом Утепленную шведскую плиту (УШП). УШП — это бетонная плита, заливаемая с арматурой и трубами теплого пола поверх специального жесткого пенопласта (200мм) и песочной утрамбованной подсыпки.

Плюсы плитного фундамента:Монолитный полТеплый полНе нужно возиться с деревом (хотя лично я люблю, для меня это скорее минус)Фундамент 3 в 1 (и фундамент, и пол, и отопление)Минусы плитного фундамента:Высокая цена (от 1500 до 5000 за кв.м)Сложная технология для самозастройщикаНемногие строители умеют правильно «готовить» УШПЗатратно и сложно реализуемо на участках с уклоном

Обязательно нужен подъезд для «Миксера»

Кому стало интересно, прочитать про нее можно здесь. Сюжет об УШП:

Еще есть интересный фундамент — УФП(утепленная финская плита). УФП — по сути ленточный фундамент, внутри которого на полах по грунту потом заливают бетонную плиту как и в УШП. Плюсы и минусы примерно как и у УШП.

Как рассчитать столбчатый фундамент

Задача расчета столбчатого фундамента сводится к тому, чтобы определить расчетные размеры, указанные на рисунке выше: размеры опорной плиты, толщину противопучинистой подушки и размеры котлована под опору.

Расчет столбчатого фундамента для дома или бани ведут в следующей последовательности:

Для расчета в нашем примера примем грунт: суглинок мягкопластичный среднепучинистый, с расчетным сопротивлением нагрузкам на глубине 0,4 м.,  — 13 т/м2.

2. Определяют максимальную нагрузку на грунт от веса здания по каждой стене в осях А, Б, В и 1, 2, 3, 4 (пример на рисунке). При расчете учитывают вес строительных конструкций, а также снега на крыше и другие временные нагрузки

Нагрузку на грунт определяют из расчета, обратите внимание — тонн на 1 погонный метр стены. Считают, что нагрузка по длине стены распределена равномерно

На рисунке ниже показаны графики – эпюры величины нагрузок на грунт, рассчитанные для каждой стены для одноэтажного с мансардой каркасного дома из нашего примера.

Графики – эпюры нагрузок на грунт от веса здания для каждой стены дома, тонн/1 погонный метр. Несущие стены по осям А, Б и В несут собственный вес, перекрытие, крышу, а также снег. Стены по осям 1, 2, 3 и 4 самонесущие, несут только собственный вес.

Используйте программу – калькулятор для расчета нагрузки на грунт под стенами здания. По результатам расчета для наглядности постройте эпюры нагрузок на грунт под стенами своего дома.

3.Определяют силу давления на грунт от веса здания для каждой опоры.

Размеры опорных плит столбчатых опор выбирают так, чтобы обеспечить примерно одинаковое удельное давление на грунт каждой опоры.

Для этого расстояние между соседними опорами условно делят пополам. Сделайте это, и из рисунка наглядно видно, что, например, опора № 1 несет вес стены по оси “В” на длине 1 м., и по оси “1” тоже на длине 1 м. А опора № 3 несет вес стены по оси “В” на длине 2 м и по оси “3” на длине 1 м.

Рассчитаем с какой силой будут давить опоры на грунт:

  • Сила давления опоры № 1 = 2,1 т/м х 1м + 0,4 т/м х 1м =2,5 т.;
  • Сила давления опоры № 2 = 2,1 т/м х 2м = 4,2 т.;
  • Сила давления опоры № 3 = 2,1 т/м х 2м + 0,3 т/м х 1м = 4,5 т.;
  • Сила давления опоры № 4 = 2,1 т/м х 1м + 0,4 т/м х 1м =2,5 т.

Аналогично рассчитывают силу давления на грунт остальных опор.

4. Как мы приняли выше в пункте 1, расчетное сопротивление нагрузкам на глубине 0,4 м. грунта на нашем участке равно — 13 т/м2. Исходя из этого определяем площадь основания (площадь опорной плиты) для каждой опоры фундамента. Например:

  • Площадь основания опоры № 1 = 2,5 т : 13 т/м2 = 0,192 м2, не менее;
  • Площадь основания опоры № 2 = 4,2 т : 13 т/м2 = 0,323 м2;
  • Площадь основания опоры № 3 = 4,5 т : 13 т/м2 = 0,346 м2;
  • Площадь основания опоры № 4 = 2,5 т : 13 т/м2 = 0,192 м2;

Аналогично находим площадь опорной плиты для остальных опор.

5. Как определить размер квадратной опорной плиты, если известна площадь, я думаю, знает каждый. Размер плиты выбирают с некоторым запасом.

Обратите внимание, что размеры опорных плит получаются разными. Размеры опорных плит, указанные на рисунке, обеспечивают примерное равенство удельного давления на грунт под опорами с разной нагрузкой

Если сделать размеры, а значит и площадь всех опорных плит одинаковыми, то удельное давление на грунт (т/м2) соседних плит может существенно отличаться. Грунт под действием разной нагрузки просядет под опорами тоже в разной степени, что создаст дополнительные ненужные деформации и напряжения в конструкциях дома.

Рекомендуется неоднократно повторить расчет с разными вариантами числа опор и их расположением. Выбирают вариант с минимальным объемом земляных работ и материалов для устройства столбчатого фундамента.

Следует также рассмотреть целесообразность изменения конструкции дома. Если, например в рассчитанном выше варианте изменить опирание перекрытия, перенеся его на стены по осям 1, 2, 3 и 4, то распределение  нагрузок по стенам станет более равномерным.

Толщину песчано-гравийной противопучинистой подушки в зависимости от степени пучинистости грунта на участке рекомендуется выбрать:

  • Слабопучинистый — 0,1 м.;
  • Среднепучинистый — 0,2 м.;
  • Сильнопучинистый — 0,4 м.;

Обратите особое внимание на тщательное уплотнение песчано-гравийной подушки. Грунт подушки насыпают слоями не более 20 см

Каждый слой увлажняют и трамбуют.

Размеры котлована по горизонтали для столбчатой опоры зависят от степени пучинистости грунта и глубины заложения фундамента.  Для не пучинистого и слабо пучинистого грунта размер котлована может совпадать с размерами опорной плиты. В грунтах средне и сильно пучинистых размер стороны котлована принимают в пределах 0,8-1,2 м.

Обратную засыпку котлована обязательно выполняют не пучинистым грунтом с послойным уплотнением.

Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
