Опалубки для монолитных работ

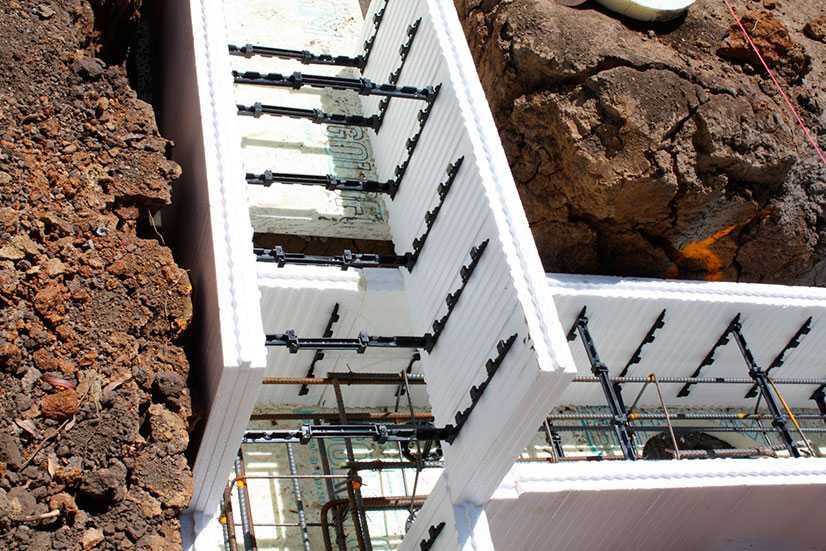

Особенности опалубки для фундамента из пенополистирола

Технология используется в таких целях:

  • для утепления складов и различных промышленных помещений с обогревом;
  • для утепления различных бассейнов;
  • для утепления тёплых подвалов;
  • для строительства жилья.

Что такое пенополистирол?

Это газонаполненный материал.

Для изготовления пенополистирола используют такие материалы:

  • сополимеры стирола;
  • производные полистирола.

Рассмотрим состав пенополистирола:

  • газ 98%;
  • полистирол 2%.

Современный пенополистирол изготавливают беспрессовым методом. Такой способ изготовления позволяет увеличить водопоглощение до 350%.

Элементы коробчатой конструкции представляют собой блоки. Эти блоки формируются плитами марки ПСБ-С.

Рассмотрим характерные особенности:

  • Специальные перемычки обеспечивают расстояние между стенками. При этом расстояние между стенками должно соответствовать толщине бетона. Этот параметр может варьироваться от 15 до 40 см. При этом учитывается назначение опалубки из пенополистирола.
  • Угловые элементы используются для оформления поворота.
  • Блоки выпускаются 2 размеров (100 см и 200 см.).

Преимущества

Опалубка из пенополистирола обладает как преимуществами, так и недостатками. Рассмотрим сначала преимущества:

  • Долговечность. Пенополистирол изготавливается только из высококачественных материалов. Поэтому эта продукция долговечна.
  • Доступно большое количество разнообразных блоков. Для каждого типа фундамента необходимо использовать определённые блоки. Чаще всего такие блоки используют для заливания свайных и ленточных фундаментов.
  • Для установки опалубки из пенополистирола не потребуется специальная грузоподъёмная техника. Все работы можно выполнять вручную. И также для монтажа потребуются стандартные инструменты.
  • Монтаж опалубки из пенополистирола могут проводить низкоквалифицированные рабочие. То есть строителям необязательно обладать специальными навыками и знаниями. Можно воспользоваться услугами частных застройщиков, которые имеют небольшой опыт. Это позволит значительно снизить затраты.
  • Заливка бетона при отрицательных температурах может оказаться губительной. Формообразующая конструкция поддерживает необходимый температурный режим. Поэтому бетон сохранить свои прочностные характеристики. Проводить завивку можно в зимнее время года. При застывании бетона выделяется тепло. Этого тепла будет достаточно для поддержания необходимого температурного режима.
  • Формообразующая конструкция не впитывает влагу. Поэтому бетон сохраняет свои свойства.
  • Изготавливается из материалов, которые не подвержены гниению.
  • Блоки монтируются проходы, которые используются для различных коммуникаций.
  • Может использоваться в любое время года.
  • Превосходные теплозащитные свойства. В поперечном сечение фундамента значительно уменьшается перепад температуры. Это способствует увеличению долговечности. А также значительно снижается воздействие температуры.
  • Простота и высокая скорость установки. Даже не квалифицированные строители могут возвести фундамент за короткий срок.
  • Высококачественная конструкция. Формообразующая конструкция обладает превосходными характеристиками.

Недостатки

А теперь рассмотрим недостатки:

  1. Пенополистирол подвержен влиянию ультрафиолетовых лучей. Поэтому изделия необходимо снаружи. Для этого можно использовать полужесткий или жёсткий готовый листовой материал. Он обеспечит превосходную защиту от воздействия лучей.
  2. Прочность фундамента может снижаться из-за пенополистирольных перемычек. Поэтому требуется так называемое усиление. Для этого используют специальную поперечную арматуру.
  3. Нужно использовать отдельную гидроизоляцию.
  4. Укладывать бетон необходимо равномерно. Поэтому этот процесс занимает много времени.
  5. Высокая стоимость.
  6. Плохая теплоизоляция в нижней части фундамента.
  7. Нужно облицовывать стены.

Это интересно: Складная лестница на чердак своими руками

Опалубка «о трех головах»

Как уже упоминалось, несъемная опалубка для пенобетона может быть различной. Она отличается тем, что можно одновременно производить внешние и внутренние отделочные работы. Однако, съемная опалубка для пенобетона выделяется меньшими затратами, которые несомненно последуют в будущем, когда встанет вопрос облицовки фасада.

Выбирается несъемная опалубка в зависимости от этажности будущего дома или погодных условий в регионе

Но, на чем бы не остановили внимание, помните, что принцип работы по сути одинаковый. Различаются только этапы устройства самой опалубки в зависимости от типа

Кирпичный бутерброд

Самой прочной и надежной по праву считается кирпичная несъемная опалубка для монолитного пенобетона. Возводить по такой технологии можно даже многоэтажные здания, в отличии от блочного строительства.

Пенобетон в таком тандеме исполняет роль утеплителя, поэтому, берут малые марки по плотности. По толщине таких стен сориентироваться сложно, так как все зависит от теплотехнических данных региона строительства.

Подобная опалубка может выполнятся как с двухсторонней кирпичной колодцевой кладкой, так и односторонней. В последнем случае, для внутренней стороны опалубки применяют различные плитные материалы повышенной жесткости и плотности.

Самый большой плюс подобной технологии монолитного строительства — одновременно с возведением стен выполняется фасадная отделка и внутренняя черновая. Поэтому кажущиеся излишними затраты на покупку и укладку кирпичей вполне оправданы и намного ниже, чем при проведении дополнительной внешней облицовки.

Как возводится кирпичная несъемная опалубка для заливки пенобетона, видео ниже расскажет подробнее.

Облегченный вариант

Разнообразие современных листовых материалов даёт полную свободу выбора для несъемной пенобетонной опалубки:

  • цементно-стружечные плиты;
  • фанера;
  • листы OSB;
  • влагостойкий или пожаростокий ГВЛ, но это ненадежный вариант, так как под давлением и температурой пенобетона листы могут покоробится.

Также зачастую используют композит — наружная часть опалубки выполняется из бетонного облицовочного материала, а внутренняя из листового. Так, конечно, быстрее, да и дополнительно фасадные работы проводить не нужно.

Однако, подобный способ более затратен, когда же использование для всей опалубки листовых материалов позволяет «растянуть» расходы по строительству, и делать облицовку постепенно. Для многих — это очень выгодный вариант.

Лего-конструктор

Существуют и специальные системы несъемных опалубок для монолитного строительства из пенобетона. Они представляют собой пенополистироловые пустотелые блоки, укрепленные полипропиленовым каркасом, и снабженные специальными крепежами.

Они очень легкие и просты в сборке. Наши строители их прозвали «лего-блоки». И действительно, они просто собираются как конструктор.

Подобные блоки не обеспечивают одновременную фасадную облицовку. Но зато, они качественно утепляют дом. Хотя, стоит задуматься, прежде чем отдавать предпочтение подобной опалубке. Ведь грызуны просто обожают кромсать подобные материалы на завтрак, обед и ужин.

Однако, разработчики подобных несъемных форм гарантируют, что таких неприятностей не предвидится. Причем цена на подобную опалубку приятно удивляет своим относительно невысоким уровнем.

Также существует иная вариация материала, применяемая для монолитного строительства. Согласно подобной технологии используются пустотелые блоки, выполненные из арболита. Они представляют собой стандартное изделие с двумя большими отверстиями.

Подобную систему можно армировать как продольно, так и горизонтально. При этом она подходит не только для пенобетонного замоноличивания. В качестве «начинки» допускается использовать и обычный бетон.

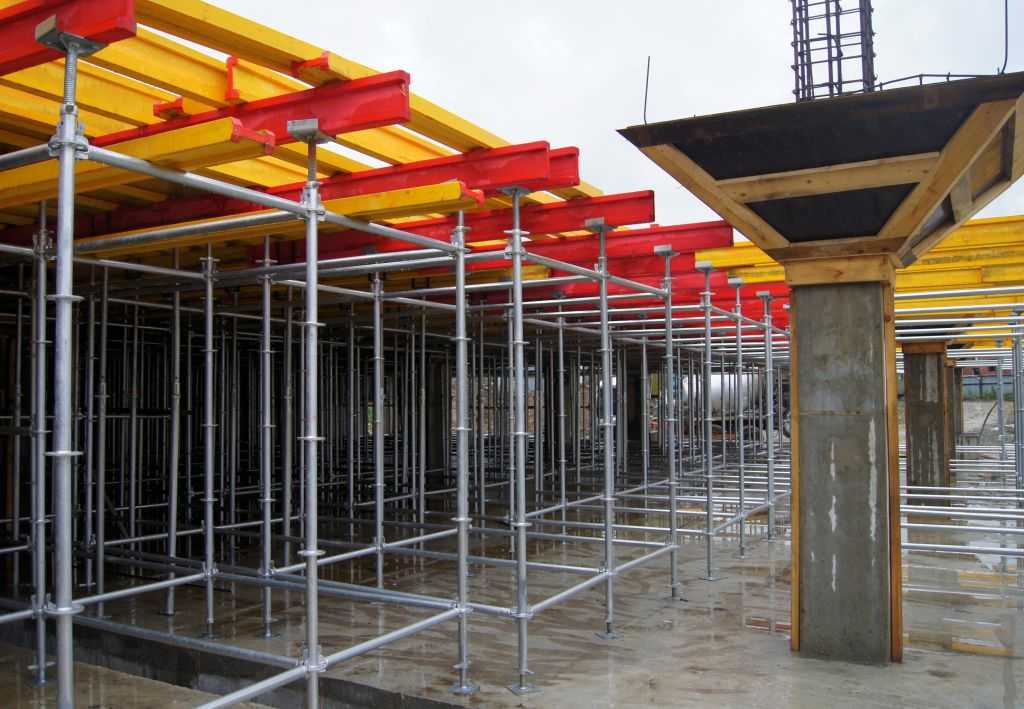

Конструкция профессиональной монолитной опалубки

Учитывая значительность проектов и большие объёмы строительства, комплектация промышленной опалубки соответственно состоит из внушительного набора необходимых элементов:

— щиты – важнейшие детали в опалубочной конструкции. Они обладают строго определёнными размерами и созданы из особых материалов;

— специальные крепёжные детали, надёжно фиксирующие при монтаже опалубки щиты;

— стяжки – соединяют противоположные щиты друг с другом;

— внешние держатели для создания устойчивых упоров;

— штатный (классический) крепёж и иные нужные комплектующие.

Можно понять, что изначально конструкция очень сложная, поэтому все работы с ней могут проводить исключительно рабочие специалисты.

Важно! Так как опалубка для строительства монолитных сооружений относится к классу съёмных конструкций, она используется многократно. При неоднократном использовании необходимо уметь грамотно производить монтаж и правильно выполнять её демонтирование после достаточного застывания бетонной массы!

Несъемная опалубка для частного домостроения

Применение ленточного фундамента в частном домостроении обусловлено его универсальностью, надежностью и доступной ценой. Один из самых дорогих этапов создания малозаглубленного и заглубленного ленточного фундамента – это устройство опалубки для фундамента. Несъемная опалубка ПЕНОПЛЭКС позволяет значительно удешевить и ускорить технологический процесс. Выступающая над поверхностью земли часть ленточного фундамента становится цоколем будущего дома, который уже утеплен качественной теплоизоляцией ПЕНОПЛЭКС. Таким образом, данная технология позволяет соединить создание опалубки и утепление фундамента с цоколем в единый процесс.

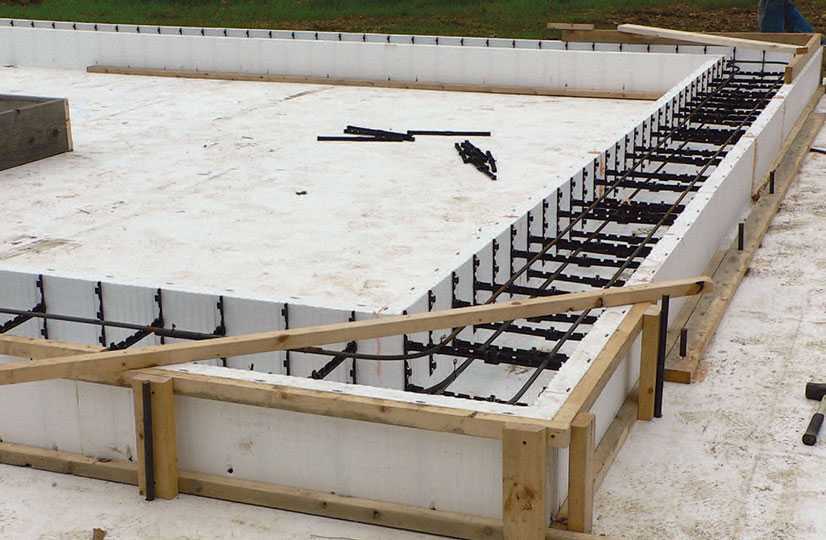

Крепление несъемной опалубки ПЕНОПЛЭКС

Крепление несъемной опалубки ПЕНОПЛЭКС происходит с помощью универсальной стяжки. Благодаря удлиняющему элементу стяжки можно регулировать толщину бетонной стяжки. Такая стяжка будет универсально использоваться как при устройстве фундаментов, так и при устройстве стен.

Основные элементы стяжки:

1. Универсальная стяжка

2. Закладная под арматуру

Вид универсальной стяжки в собранном виде:

1. Внешний слой: ПЕНОПЛЭКС

2. Внутренний слой: ПЕНОПЛЭКС

3. Универсальная стяжка несъемной опалубки

4. Арматурный каркас

  • Ускорение проведения строительных работ. Ускоряется и упрощается строительство за счёт объединения нескольких операций в одной. Несущие конструкции и теплоизоляция монтируются за один технологический цикл.
  • Экономия финансовых средств. Высоких затрат на опалубку, которая после демонтажа утилизируется, не потребуется. Утеплитель ПЕНОПЛЭКС также позволяет получить ровную поверхность стен фундамента, что снижает расход бетонной смеси.
  • Увеличение надежности конструкции. Главный элемент несъемной опалубки – надежный утеплитель ПЕНОПЛЭКС впоследствии становится частью конструкции стен.
  • Высокая прочность конструкции. Благодаря высокой прочности на сжатие (более 20 тонн на 1 м2) ПЕНОПЛЭКС не проминается и не продавливается под действием бетонной смеси.
  • Герметичность конструкции. Нулевое водопоглощение и ступенчатая кромка по периметру ПЕНОПЛЭКС позволяет монтировать плиты максимально герметично друг к другу и исключить протечки воды и бетонной смеси.
  • Защита от биоповреждения. Защищая несущие элементы конструкции от неблагоприятного воздействия внешней окружающей среды, биостойкая и экологичная теплоизоляция ПЕНОПЛЭКС продлевает срок их эксплуатации.
  • Исключение теплопотерь дома. Использование качественной теплоизоляции ПЕНОПЛЭКС позволяет предотвратить промерзание грунта и поступление холода к фундаменту. Неизменный низкий коэффициент теплопроводности 0,032 Вт/м∙ºК ПЕНОПЛЭКС исключает теплопотери дома через фундамент, соответственно внутренние помещения остаются теплыми.

Важным фактором, отличающим технологию несъемной опалубки от традиционного устройства ленточного фундамента, является то, что при этой технологии тепловой контур бетонного сердечника фундамента будет полностью замкнут. (это позволит сэкономить до 11 % тепловой энергии)

Стоимость устройства несъемной опалубки, по сравнению с обычной технологией будет примерно на 20% дешевле. В расчете, подразумевается, что ленточный фундамент будет теплоизолироваться и в том и в другом случае.

Рассмотрим монолитное строительство ленточного фундамента дома 12м на 12м с несущей стеной посередине с применением ПЕНОПЛЭКС, в качестве теплоизоляционных панелей

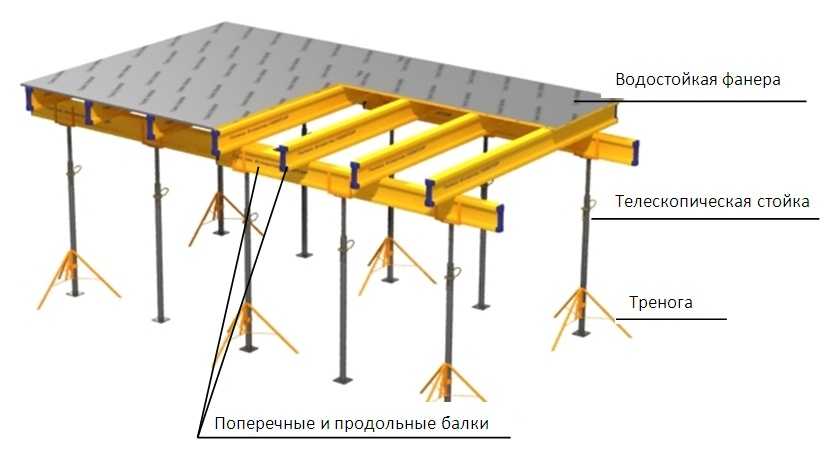

Опалубка перекрытий: инструкция по монтажу и демонтажу деревянных конструкций

Установка горизонтальных балок и стоек

Перед тем как приступать к установке опалубки перекрытия, надо произвести необходимые расчеты. Для этого используется специальная компьютерная программа «Монтаж горизонтальной опалубки». Без точного расчета, установка горизонтальной опалубки не имеет смысла, все труды пойдут насмарку, так как не будет достигнуто равномерное разделение давления на опоры.

Следует принимать во внимание следующее (для толщины конструкции до 200 миллиметров):

  • Продольный шаг для стоек — 2 метра;
  • Ряды на расстоянии 25 сантиметров;
  • Перечный брус укладывают строго перпендикулярно, шаг укладки 62,5 сантиметра, придерживаясь правила, что от стены до стойки должно оставаться не менее 25 сантиметров.

Как устанавливать опалубку перекрытия?

Установка телескопических стоек

К монтажу приступают после сооружений колонн перекрытий и бетонных балок, которые будут, нести основную нагрузку, если таковые имеются по плану здания

Если пол в помещении не отвечает требованиям (недостаточно ровный), необходимо выстлать подложку из досок, принимая во внимание, что на каждой доске будет находиться не меньше чем одна опора

  • Формируется первый ряд стоек, к которым прибивается верхний продольный брус.
  • Этот брус крепится к стене.
  • Укрепляют основания стоек, подкладывая, при необходимости, доску толщиной 50 миллиметров. Стойки при этом выставляются по отвесу.
  • После этого аналогично сооружается следующий ряд.
  • По окончании процедуры установки рядов, прибивают или укладывают без креплений поперечные брусья, выдерживая расстояние в 60 см. Использование распорок без жестких креплений, при монтаже продольных брусьев, значительно облегчит разборку конструкции в последующий период.
  • После выверки конструкции на горизонтальность поперечных брусьев, устанавливаются раскосы — «диагональные» бруски между стойками.
  • Следующим шагом будет укладка влагостойкой фанеры. Раскрой листов надо провести таким образом, чтобы швы приходились точно на продольные брусья. Укладываются листы фанеры также без крепления.
  • Последний этап — создание боковых щитов.

Установка объемных стоек

По окончании сборки надо тщательно выверить прочность и жесткость конструкции, днище палубы, все крепления, устранить обнаруженные щели, чтобы не допустить вытекания бетонного раствора.

Установка опалубки плиты перекрытия завершена, можно начинать вязать арматурный каркас. Для защиты бетонного перекрытия от промерзания по периметру сначала выкладывают кирпич.

Несъемная опалубка: технология монтажа

Интернет пестрит негативными отзывами на большое количество материалов. Причина банальна: это несоблюдение технологии строительства исполнителями, которые решились на подвиг, — на самостоятельное возведение дома. Сам метод не кажется очень сложным, однако требует точного расчета и идеальной ровности стен: как по горизонтали, так и по вертикали. В противном случае дом вряд ли будет претендовать на звание красивого, надежного строения.

Заливка фундамента

Дом из несъемной опалубки — относительно легкая конструкция. В этом случае ленточное основание — самое разумное решение, если для его обустройства нет никаких препятствий.

  1. Траншею роют на глубину промерзания грунта (1,5-1,7 м). Всегда устраивают песчаную подушку, за ней — «перину» из щебня. Сколачивают опалубку из досок, затем устанавливают ее в траншею, устилают рубероидом. Внутрь укладывают, а затем связывают арматурный каркас.
  2. Над поверхностью будущего фундамента дома делают выпуски: арматурные штыри должны возвышаться над основанием на 600-700 мм. Такая длина необходима, чтобы потом можно было установить два ряда пенополистирольных блоков (500 мм), но оставить отрезки. Они понадобятся для связки со следующими стержнями.
  3. Заливают раствор. После застывания бетона укладывают гидроизоляцию. Рулонные материалы либо пленку накалывают на штыри. Битумные мастики использовать не рекомендуют. В некоторых случаях обходятся вовсе без гидроизоляции, объясняя ее отсутствие тем, что основание и стены делают из одного материала. Однако лучше данную операцию не пропускать.

Установка блоков

Дом из несъемной опалубки — очень требовательно сооружение. Перед началом работ обязательно проверяют уровень основания. Любой перекос фундамента устраняют цементным либо клеевым раствором.

  1. Начинают укладку блоков, нанизывая их на арматуру, с углов. После завершения первого ряда в пустоты помещают горизонтальную арматуру: делают операцию внахлест, связывают с вертикальными стержнями проволочными скрутками либо пластиковыми стяжками.
  2. Начинают собирать второй ряд, имитирую кирпичную кладку. Смещение должно быть кратно 250 мм. На этом этапе в блоках вырезают отверстия для труб под коммуникации, формируют отводы под дверные группы и межкомнатные перегородки. В каждый ряд укладывают арматурный каркас, наращивают вертикальные штыри, связывают все элементы между собой.
  3. За один раз устанавливают 2-4 ряда (зависит от марки), однако заливают раствором последний только до половины. Причина — защита от смеси соединительных выступов, возможность надежно спрятать швы. Заливка большего количества рядов может привести к «пузу» — к их выпиранию.
  4. Для предохранения модулей от бетонного раствора на верхние части элементов надевают специальные накладки. Заменой им могут стать самодельные П-образные рамки, ширина которых немного больше, чем у блоков. Их убирают только после заливки.
  5. Чтобы избежать появления провалов и пустот, раствор трамбуют. Делают операцию вибраторами небольшой мощности. Или используют одну из альтернатив — длинный арматурный стержень либо деревянный черенок. Каждый последующий слой заливают после небольшой паузы: в день заполняют не более 3-4 рядов, в ином случае нижние блоки могут разорваться.
  6. Кладку следующих рядов производят аналогично. Для перекрытия в грунт забивают деревянные опоры, соединяют их промежуточными балками. Затем на них настилают листы ламинированной фанеры. На нее укладывают двойной арматурный каркас (до 160 мм высотой), оставляют технологический люк для коммуникаций. После выставления маяков всю площадь заливают из бетононасоса. Затем ждут, пока бетон схватится, чтобы продолжить работу.
