Применение монолитных перекрытий

Порядок расчета потребности материала онлайн калькулятором

После того, как расчет монолитного перекрытия произведен и вы знаете его габаритные размеры, нужно подсчитать необходимое количество материалов. Сегодня мало кто самостоятельно считает потребность арматуры и бетона, ведь можно воспользоваться специальным онлайн-калькулятором. Это удобно и занимает считанные минуты времени.

Фото 5. Уплотнение бетонной смеси при сооружении монолитной плиты

Последовательность расчета следующая:

  1. Ввести в специальное поле марку бетона.
  2. Указать длину, ширину и толщину плиты.
  3. Заполнить дополнительные поля (например, по длине арматуры и способу ее крепления) при их наличии.
  4. Нажать кнопку «Рассчитать».

После этого калькулятор расчета автоматически выведет всю нужную информацию, которая включает объем и вес бетона, рекомендуемый диаметр арматуры для армирующего каркаса, размер ячейки сетки, величину нахлеста стержней при армировании, необходимое количество прутков в метрах и килограммах, а также данные по материалам для сооружения опалубки.

Фото 6. Заглаживание бетонной смеси после заливки и уплотнения

В заключение хотим еще раз напомнить, что приведенные выше данные основаны на рекомендациях строительных норм и правил и актуальны не для всех объектов. Наши эксперты настоятельно рекомендуют доверять расчет параметров монолитного бетонного перекрытия квалифицированным специалистам, которые рассчитают все с учетом предполагаемых кратковременных, постоянных нагрузок и других факторов.

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 8402 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 9656 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 7137 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 5153 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 4479 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 11821 руб/штПодробнее

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 6414 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 7930 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 7996 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 3674 руб/штПодробнее

Типы

Одни из самых популярных железобетонных плит – это изделия, по конфигурации напоминающие букву «П». Такие конструкции можно встретить на различных объектах в основном промышленного направления. Шаг несущих вертикальных опор составляет не более 6 метров, в этом случае плита перекрытия будет выдерживать значительные нагрузки. П-образные плиты пользуются наибольшим спросом, поскольку конфигурация изделия реализует возможность равномерно распределять нагрузку.

Продольные ребра плит работают как балка, которая принимает на себя львиную долю веса. Работа в этом случае проходит на изгиб. После монтажа материал обязательно должен пройти проверки на прочность и жесткость.

Плиты ПГ имеют стандартные размеры (в метрах):

  • 3х6;
  • 3х12.

Они используются на крышах в тех местах, где предположительно зимой может быть значительный слой снега (более 155 кгс/м².) Ребристые П-образные плиты имеют расположение поперечных ребер через каждый метр, если ширина – 3 метра. Если ширина в два раза меньше, то между ребрами – 1,5 метра. Толщина полки составляет 32 и 36 см. В конструкциях есть закладные, чтобы можно было крепить к стенам различные элементы, например, парапеты. На плиты с отверстиями можно поставить вентиляционное оборудование. Всего стандартные отверстия бывают следующих размеров (в миллиметрах):

  • 410;
  • 710;
  • 1000;
  • 1455.

Что касается арматуры, в ребристых плитах она начинает испытывать меньшие нагрузки, после того как бетон достигает определенной твердости, что предусмотрена ГОСТом. При этом материал должен быть приготовлен в соответствии с нормативными требованиями. Все металлические элементы должны отвечать предусмотренным стандартам. Деформация арматуры после тестовых нагрузок не должна быть более 10 процентов.

Раствор следует наносить толщиной 2 см перед самым поднятием плиты. Чтобы правильно поставить плиту на отведенное место, требуется 2 человека. Все зазоры, которые образуются в процессе монтажа, должны быть заделаны цементным раствором. Смесь делается в соотношении 1: 3, где 1 – это количество цемента, 3 – это количество песка. Песок должен содержать большой процент глины, тогда раствор будет более пластичным.

Иногда необходимо сделать в плите отверстие нестандартное, в этом случае применяется специальный инструмент. Вес плиты составляет в среднем полторы тонны. Хранить ее требуется на ровной поверхности, плиты обязательно перекладываются брусками, между ними остается зазор не менее 50 мм. Такие способы хранения предотвращают изделия от деформаций, а также воздействий перепадов влажности и температуры.

Устройство конструкции

Сперва рассмотрим материалы, которые нужны для того, чтобы залить монолитную конструкцию.

  • Арматура. Специалисты советуют отдавать предпочтение той, диаметр которой варьируется от 8 до 14 миллиметров, этот выбор зависит от предполагаемых нагрузок.
  • Цемент. Марки нужно рассматривать от М-400.
  • Щебень и песок.
  • Аппарат, которым можно сварить разные части арматуры.
  • Дерево для опалубки.
  • Электрический инструмент для резки дерева.

Обратимся к пошаговой инструкции сборки опалубки. Её дно можно изготовить из досок, ширина которых составляет от 3 до 4 сантиметров, или же из фанеры, защищённой от воды, толщиной в 2 сантиметра. Для стенок по бокам можно обратиться к помощи досок толщиной 2-3 сантиметра. Если в процессе сбора на щитах образовались щели, их необходимо закрывать плёнкой, дабы раствор не проникал за пределы конструкции.

Для начала необходимо уложить материалы для днища на ровную поверхность. Для монтажа можно обратиться к помощи поперечных балок и опор, промежуток между которыми не превышает 1,2 метра

Далее важно качественно смонтировать стенки по бокам. Опалубку необходимо изготавливать прочно, выставлять горизонтально

Всё та же плёнка может помочь в избавлении от неровностей на будущей плите. Ею застилают дно для того, чтобы поверхность была гладкой.

Работу в области расчётов армирования лучше всего доверить профессионалу. Армирование представляет собой два этапа. Нижний монтируется на подставки, выполненные из пластмассы. Созданную из арматуры сетку крепят на расстоянии в 150-200 миллиметров, используя мягкую проволоку. Обычно арматура кладётся цельным листом, однако, случается и так, что длины не хватает. В такой ситуации необходимо наложить арматуру с нахлёстом, дополнительное увеличение должно быть равно 40-кратному диаметру прута. Стыки нужно разместить в шахматном порядке для большей надёжности. Края сетки монтируются с помощью усилений в форме буквы «П».

Если площадь заливки достаточно велика, то появляется необходимость в дополнительном укреплении. Оно создаётся из других, новых кусков арматуры, размеры которых чаще всего варьируются от 50 до 200 сантиметров. Та сетка, что находится снизу, усиливается в проёме, а верхнюю можно закрепить более надёжно над несущими стенами

В тех местах, где материалы опираются на колонны, важно предусмотреть наличие других элементов, усиливающих конструкцию

Для того чтобы в бетоне не образовывались нежелательные пустоты, нужно пользоваться глубинным вибратором, он поможет избавиться от ненужного пространства внутри. Заливать железобетонную плиту нужно без каких-либо остановок, равномерно, толщина слоя составляет примерно 9-13 сантиметров. После этого специалисты выравнивают последний слой особенными устройствами, схожими с простыми хозяйственными швабрами.

Приступать к использованию плит в строительных целях можно только спустя 28 дней. Считается, что именно столько им нужно для полного высыхания внутри и снаружи. Дабы не столкнуться с появлением трещин, в течение первой недели после заливки бетон необходимо постоянно увлажнять, орошать водой. Некоторые люди в целях сохранения влаги покрывают готовые и облитые водой железобетонные плиты мешковиной или плотной плёнкой.

Состав и функции бетонных блоков

Используя в строительстве такую систему, архитекторы и дизайнеры имеют большие перспективы для творчества. У них появляется возможность перекрытия больших площадей и при этом использовать минимальное количество опор. Например, если применить бетонокерамзит, то вес перекрытия снижается почти на 25%

Во время того как производится расчет такого перекрытия, архитектор берет во внимание все достоинства модульного каркасного строительства. Это дает ему возможность перекрывать большие площади и использовать нестандартные и оригинальные решения

Используя в кессонном перекрытии пустотелые бетонные блоки, можно существенно сократить количество опор, существенно снизить вес перекрытия.

Сборно-монолитное кессонное перекрытие состоит из пустотелых бетонных блоков. Они имеют размер от 20х20х60 см до 30х30х80 см. Блоки кладут на поверхность так, чтобы три рядом уложенных блока образовывали геометрическую фигуру, закрытую со всех сторон. Сделав расчет, можно увидеть, что если применить пустотелые блоки габаритами 20х20х60 см, то толщина перекрытия может увеличиться до 25 см, а слой монолитного бетона над блоками составит примерно 6 см.

Некоторые бетонные плиты и блоки выполняют функцию опалубки (несъемной), и их оставляют в перекрытии. Они формируют в растянутой зоне вертикальные ребра, а в сжатой конструкции – сплошной настил. В надопорной зоне (в местах сопряжения с колоннами) перекрытие необходимо выполнить при помощи сплошной монолитной плиты. Именно здесь происходит стержнями, которые связаны с арматурой колонн. Сверху блоков необходимо уложить арматурную сетку. В той части, где расположена сплошная монолитная плита, на блоки опираются арматурные стержни, прошедшие армирование.

На укладывают бетонные блоки группами. При этом расстояние между ними должно быть от 12 до 15 см. Опалубка представляет собой настил из дерева, который опирается на телескопические стойки, балки (из дерева или металла) и обрешетку.

Плита перекрытия: виды и технические характеристики

Подвал, этаж, крыша – все эти элементы строения требуют перекрытия. Не собираетесь же вы летать по воздуху? А из чего лучше всего делать перекрытия? Естественно, из железобетонных плит. Существует, правда, еще один хороший способ перекрытия зданий (монолитное литье), но для его осуществления нужна серьезная опалубка, приобретать или брать в аренду которую – дорогое удовольствие. В этой статье вместе с сайтом мы разберемся с разновидностями плит и узнаем, как укладывается плита перекрытия своими руками?

Плита перекрытия: характеристики

Существуют всего два основных вида плит перекрытия – это полнотелые и пустотные плиты перекрытия. Каждый из этих видов предназначен для определенного типа построек, но, как и со многими другими строительными материалами, наибольшей популярностью пользуются пустотные железобетонные плиты – их можно назвать универсальными, и подходят они для построек практически любого типа. Не исключением являются и частные дома. Начнем по порядку.

Виды плит перекрытия: полнотелые плиты

Различают три вида полнотелых монолитных плит перекрытия – это ребристые, кессонные и безбалочные плиты.

Размер всех полнотелых монолитных плит перекрытия практически не ограничен – изготавливаются они непосредственно на объекте. Устанавливается горизонтальная опалубка, укладывается арматурный каркас, после чего все это заливается бетоном, при этом бетонировка осуществляется непрерывно. Только так можно получить монолитное перекрытие.

Плита перекрытия пустотная: виды и для чего предназначен каждый из них

Многопустотные плиты перекрытия могут отличаться друг от друга по трем признакам – форме, диаметру пустот и габаритным размерам. С учетом этих различий все пустотные плиты перекрытия разделили на 15 типов, каждому их которых присвоили свою маркировку.

Как укладывать плиты перекрытия: несколько нюансов

По большому счету, если не обращать внимания на размеры и вес, монтаж плит перекрытия осуществляется достаточно легко. Качественная укладка бетонных перекрытий зависит всего от двух моментов.

  1. Ровная плоскость опоры. Больших перепадов стен по высоте не должно быть, 4см – это уже много.
  2. Жесткость и прочность поверхности опирания плит. Если стены строения сделаны из газобетона и даже из кирпича, то без бетонного армопояса здесь не обойтись.

Кроме того, на качество укладки плит перекрытия могут повлиять и такие факторы, как площадь опоры плиты (она должна составлять не менее 120мм на каждой стене, на которую опирается плита), раствор, который подкладывается под плиты (он должен быть полусухим – гарцовка) и обвязка плит между собой и со стенами, на которые они уложены. Так называемая анкеровка выполняется с помощью сварки – плиты соединяются между собой посредством круглого прута диаметром 12мм.

Оборудование

Прежде чем приступить к строительным работам, нужно выполнить расчет кессонного перекрытия. Его создают в соответствии с ППР по рабочим чертежам. Для выполнения работ потребуется подготовить необходимое оборудование и материалы. Количество цемента и арматуры зависит от площади помещения. Для правильного расчета применяют подготовленные чертежи.


Смотреть галерею

В ходе работы потребуется болгарка, электродрель, а также насадка в виде строительного миксера. Цементный раствор можно закупить готовым или изготовить самостоятельно при помощи бетономешалки. Первый вариант проще, потому предпочтительнее. Но самостоятельно изготовить смесь будет дешевле.

Нужно подготовить набор гаечных ключей, шуруповерт и отвертки. Также пригодится стамеска и мастерок. При работе строители применяют шпатель, плоскогубцы и ножовку (в том числе и по металлу). Замер проводится при помощи рулетки и карандаша. Также нужны будут отвес и строительный уровень. Подготовив все необходимое, можно приступать к работе. Она выполняется по специальной технологии.

Усиление плиты перекрытия – распространенные виды панелей

Усиление железобетонных перекрытий выполняется различными методами в зависимости от конструктивных особенностей плит. Применяются следующие разновидности плит:

  • составные. Они широко используются в железобетонных перекрытиях жилых, производственных и коммерческих объектов. Сборные панели из бетона ложатся на несущие стены, а также продольно расположенные ригельные балки или железобетонные фермы;
  • цельные. Они формируются путем непрерывной заливки марочного бетона в предварительно установленную опалубку с арматурным каркасом. Монолитная конструкция также собирается из стандартных железобетонных элементов, которые после монтажа плит перекрытия заливаются толстым слоем бетонного раствора.

Для сооружения перекрытий применяют различные виды панелей:

  • полнотелые. В них отсутствуют внутренние полости. Цельные плиты в основном применяют для нижних этажей строений, а также на производственных объектах. Характерными разновидностями полнотелых панелей являются ребристые, кессонные, а также безбалочные плиты. Ребристые плиты легко отличить по трапецеидальному сечению и наличию продольно расположенных ребер. Длина элементов достигает 12 м, что позволяет использовать их для формирования перекрытий на различных строительных объектах;
  • пустотелые. Они отличаются наличием шести продольно расположенных каналов круглого или овального сечения. Длина пустотных плит составляет от 3 до 6 м. Пустотные изделия, имеющие уменьшенный вес, востребованы при возведении жилых и административных многоэтажных зданий. Конструктивные особенности панелей, связанные с наличием внутренних полостей, отрицательно сказываются на прочностных свойствах. Для повышения надежности строительных конструкций изделия нуждаются в усилении.

Восстановление и усиление может предусматривать выявление запасов прочности

Наряду с указанными видами перекрытий применяется следующие конструкции:

  • сформированные каркасом из деревянных брусьев;
  • выполненные из металлических балок двутаврового сечения.

Строительные конструкции из деревянных и стальных балок применялись в зданиях, построенных в 19-20 веках. Свободное пространство между горизонтально расположенными элементами из древесины и металла армировалось и заполнялось бетоном. В результате формировалась монолитная поверхность. Перекрытия на базе деревянных и металлических балок хорошо сохранились до нашего времени, однако нуждаются в дополнительном усилении.

Сущность кессонного перекрытия

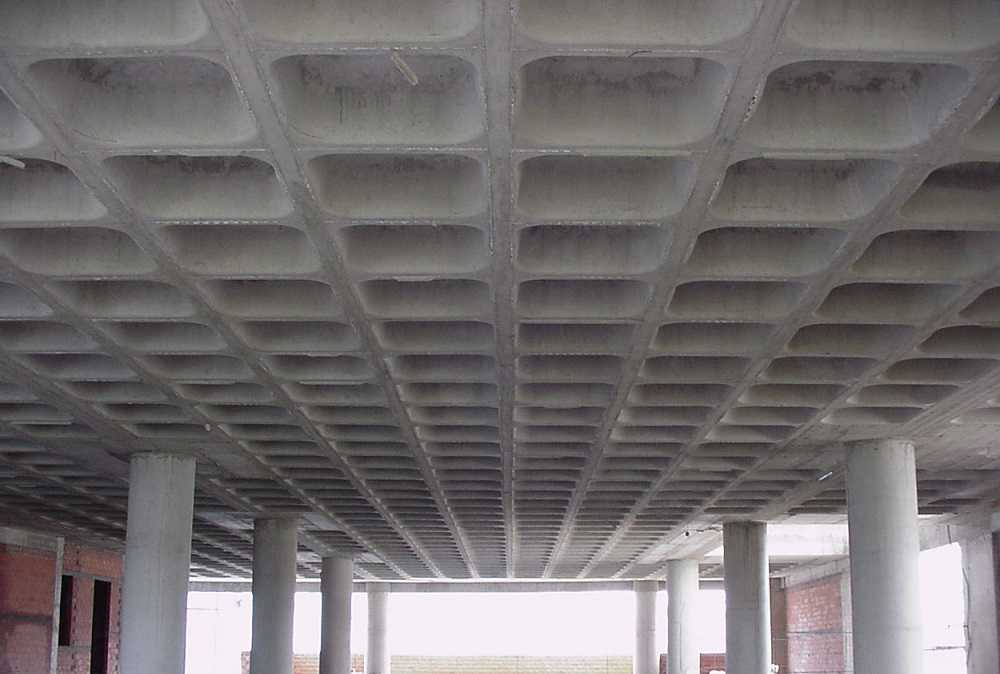

Кессонное перекрытие представляет собой потолочное перекрытие из монолитных панелей, устанавливаемых непосредственно на угловые несущие колонны. Такая панель (плита) выполняется в виде перпендикулярно пересекающихся друг с другом ребер (балок), которые с помощью более тонкого бетонного слоя объединяются в монолитную конструкцию. Плита по виду напоминает форму вафли, поэтому ее иногда называют плитой вафельного типа. Обычно плита имеет вид квадрата, но может быть выполнена любой формы, в том числе и куполообразной.

Схема кессонного перекрытия.

В обычных монолитных перекрытиях крепление плит осуществляется через несущие балки. В отличие от них кессонные перекрытия включают в свой состав ребра, которые исполняют роль несущих балок. Ребра выполнены с шагом не более 150 см и образуют сетчатую структуру, что обеспечивает перераспределение нагрузки и достаточную ее прочность. В результате на общее бетонное основание плиты не приходится больших нагрузок, и оно служит в основном для создания единой монолитной конструкции, что позволяет уменьшить толщину слоя до 5-8 см.

Для увеличения надежности кессонного перекрытия плиты армируются. Плиты выпускаются общей толщиной от 25 до 45 см, при этом высота ребер, выступающих над основанием, составляет 20-40 см. В соответствии с принятыми нормами строительства высота ребра должна быть не менее 1/20 от длины пролета. Размеры плит выполняются по заказу и могут достигать 35х35 м.

Плита кессонного перекрытия может устанавливаться на стену или несущие колонны. В последнем случае достаточно четырех колонн, удерживающих конструкцию по углам. У плит такого крепления угловые квадраты сетки ребер заполняются бетоном полностью, т.е. на уровне верхней кромки ребра. Эти участки крепления плиты дополнительно армируются.

Монтаж своими руками + нюансы

В подобном строительстве могут возникнуть сложности, но в случае, когда требуются длинные перекрытия – от 6 до 6,5 метров и в таком случае лучше подстраховаться краном или манипулятором. В этом случае опорная балка сборно-монолитного перекрытия с тригонами будет иметь весь больше 1 центнера. Если же длина не более 3,5 метров, то работа будет намного проще, и в таком случае можно будет обойтись силами не трех, а двух человек. Такая балка будет весить не больше 65 кг.

Замена перекрытий, пришедших в негодность

Достаточно часто в домах, где не используют специальные пропитки, деревянные перекрытия начинают гнить, а это становится серьезной угрозой для тех, кто в таком доме проживает. Естественно, что можно заменить все на новую древесину, но сборно-монолитные перекрытия будут намного долговечнее и надежнее, тем более, если использовать блоки из полистиролбетона. А вот производить установку бетонных перекрытий из железобетонных плит в этом случае будет невозможно, так как не получится завести их внутрь краном, а вручную это будет не по силам. Помимо этого, вес плит достаточно большой и фундамент дома не выдержит столь большой нагрузки.

Пошаговая инструкция установки

Но давайте вернемся к тому, как сложно выполнить установку сборных перекрытий. Для этого предлагаем вашему вниманию пошаговую инструкцию выполнения работ.

  1. Так как для подобных перекрытий блоки имеют небольшой вес, можно было бы справиться без посторонней помощи, но из-за большого количества материала придется нанять технику для разгрузки и перевозки материала. Но если удалить ленты фиксации, выгрузить блоки из кузова грузовика можно будет и вручную.
  2. Для начала следует собрать опалубку и произвести установку временных опор. Когда монтаж будет окончен, их нужно будет убрать, хотя при желании те опоры, которые не мешают проходу через дверные проемы можно оставить. Они вам пригодятся, когда вы будете выполнять утепление стен.
  3. После установки продольных балок следует смонтировать опоры и для них. На данный момент есть услуга, когда материал сдают в аренду. Купить такие трубы самому нереально, да и не нужно, потому что они потребуются вам максимум на 5 дней.
  4. Далее можно будет расположить опорные балки с тригонами. Это несложно сделать, но в процессе вы должны быть крайне внимательны. Каждая балка должна заходить на стену не меньше, чем на 13 см.
  5. Чтобы в самом начале не выполнять лишнюю работу в виде множества замеров, между парами установите по блоку. Это не только облегчит замеры, но и даст возможность не вымерять угол установки каждой балки.
  6. Когда все будет установлено, укладывайте блоки друг к другу как можно плотнее – это не даст бетону протекать в щели.
  7. После того, как будет закончена укладка блоков, на них следует положить сверху дорожную сетку. На стыках она должна лежать внахлест, при этом еще и быть прикрепленной к тригонам при помощи вязальной проволоки.
  8. Заливку бетоном лучше выполнять с использованием насоса – благодаря этому ходу слой будет равномерным. Если вы будете вручную выполнять работу, то проводите ее частями, устанавливая съемную опалубку для каждого отдельного участка.
  9. Когда монтаж сборно-монолитного перекрытия будет окончен, у вас должна быть ровная поверхность, которая практически ничуть не хуже железобетонных перекрытий, но при этом намного легче.

Преимущества и недостатки монолитного перекрытия

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

Даже при взрыве бытового газа его запас прочности исчерпывается не сразу, а потому оно не обрушивается в первые часы и позволяет быстро провести эвакуацию. И от огня оно не будет ни плавиться, ни гореть. А выглядит его устройство изнутри вот как:

При помощи монолитных перекрытий особенно удобно перекрывать помещения любой конфигурации. Например, вы решили, чтобы у дома были необычные углы, или в качестве отдельного эркера будет выступать шикарная многоугольная кухня. В таком случае накрыть такую часть дома прямоугольной плитой не получится. А вот согнуть металлическую арматуру нужной формы и залить ее бетоном – легко.

Это – важный момент! Современные архитекторы часто говорят о том, что геометрия современных домов далека от прямоугольника. И правда, эркеры, выступы и вычурные криволинейные участки доставляют немало проблем, когда нужно думать о надежном перекрытии. Например, обычными плитами замостить нечто подобное довольно сложно, их минимум придется резать.

Мало того, что это делает работы более трудозатратными, но еще и требует применение крана, который будет укладывать такие плиты. А для крана уже нужны подходящие подъездные пути, которыми обычно не могут похвастать загородные постройки. Тогда как для заливки перекрытия даже большой площади достаточно бетономешалки и насоса.

Среди недостатков отметим значительный вес такого перекрытия и большой расход бетона. Хотя в строительстве, как говорится, легкости не ищут.

Как выбрать?

При выборе монолитного перекрытия, которое будет обустроено в доме, лучше учитывать все факторы. Для здания в несколько этажей лучше применять съемную инвентарную опалубку, легко и быстро монтируемую на объекте. В частном секторе можно использовать безбалочные конструкции. Но если нагрузка значительная, усилия колонн и опор может оказаться недостаточно.

Межэтажное пространство, заполненное арматурным каркасом, может потребовать дополнительной изоляции для утепления и снижения уровня шумов. В этом случае пространство между этажами заливается бетоном с добавлением керамзита. Вариант с колоннами больше подойдет для нежилых объектов, коммерческих, торговых зданий или пространств со свободной планировкой. По стенам из пеноблоков лучше использовать не монолитобетонную плиту, а более легкие перекрытия. Если же выбирается цельный вариант, расчеты нагрузок должны быть максимально точными.

Достоинства кессонных перекрытий

  1. Сокращение сроков возведения, обусловленное отсутствием необходимости усиления фундаментов и установки дополнительных колонн.
  2. Уменьшение общей толщины конструктива, соответственно его веса и нагрузок на сооружение.
  3. Уменьшенный расход материалов.
  4. Возможность свободной планировки помещений с существенной экономией свободного пространства и увеличением длины пролётов.
  5. Увеличенная несущая способность.
  6. Выразительность архитектурных решений.

Из имеющихся недостатков можно отметить трудоёмкость возведения и нецелесообразность применения в зданиях с малыми пролётами.

Технологические приемы при монолитном строительстве

В последнее время на стройках стала применяться новая технология — сборно-монолитные плиты перекрытия, при которой, на уложенные с шагом 600 мм железобетонные балки, монтируются пустотелые блоки из керамзитобетона, в дальнейшем заливаемые раствором. Этот метод позволил значительно уменьшить сроки строительства при низкой себестоимости и без использования спецтехники. Высокая прочность такого легкого перекрытия получается благодаря армированию, с последующей заливкой бетоном, минимальная толщина которого составляет 5 см.

В сборных панелях, при необходимости, разрешается вырезать технологические отверстия, не задевая ребер или промежутков между пустотами, иначе несущая способность заметно снизится. В случае, если стандартные изделия не помещаются в проем или надо подготовить место под установку лестницы/люка, можно залить монолитные участки между плитами и усилить их арматурой. Благодаря этому, удастся закрыть небольшие площадки, избежать потребности резать целую панель, уменьшить стоимость перекрытия.

При возведении многоэтажных сооружений или частных домов из пористых материалов, применяется специальная конструкция, изготовленная путем заливки бетона в установленную по периметру опалубку. Этот монолитный пояс под плиты придает жесткость стенам за счет вмонтированной арматуры. Он выполняет сразу несколько задач: распределяет нагрузку по контуру строения, подготавливает ровную поверхность для укладки панелей, при появлении трещин усиливает перекрытие.

Расчет прочности

Технология монолитного строительства не ограничивает размеры плиты. Но без определения нагрузок, действующих на перекрытие, невозможно сделать его прочностной расчет. Исходными данными для этого будут:

  1. геометрические размеры — длина, высота, толщина, предварительно вычисленные по габаритам проема;
  2. марка используемого бетона;
  3. класс арматуры для усиления конструкции.

Далее необходимо определить значения статических и динамических нагрузок, действующих на перекрытие. Следует рассмотреть как постоянные величины (вес стяжки, напольных покрытий, перегородок и самой плиты), так и временные (мебель, станки, люди). К тому же, при расчете прочности учитываются условия эксплуатации (климат, сейсмологическая обстановка), с поправкой на коэффициент надежности. Все данные приведены в справочниках и выбираются для конкретной ситуации.

https://youtube.com/watch?v=-Ol8NGMGQGc

Армирование конструкции

Для упрочнения перекрытий используются металлические пруты, тросы, проволока. Полученные при расчете данные позволят подобрать диаметр и количество арматуры на 1 м2, способное выдержать действующие на нее нагрузки. Стальные стержни класса А3 выкладываются в опалубку, скрепляясь в местах пересечения. Армирование проводится прутами от 8 до 14 мм в один или два слоя, с дополнительным усилением по краям.

Если в плите обнаружены трещины больше 0,3 мм, ее несущая способность значительно уменьшается. Желательно такую панель применять в неответственных местах, а при наличии косых или продольных повреждений лучше заменить на новую. Если появились трещины в уже установленном перекрытии, его нужно усилить армированием и дополнительной стяжкой.

Расходы

Предложения изготовителей плит:

Наименование Производитель Размеры, мм Вес, кг Цена, рубли
Длина Ширина Толщина
ПК 16-12-8 Техномонолит Рязань 1 580 1 190 220 600 3 800
КСК Ржевский 590 2 400
ПК 18-12-8 1 780 690 3 300
ДСК Калуга 670 3 900
ПО-2 ЖБИ 4 Москва 1 450 1485 120 550 4 900
2П1-2АIIIв ЗЖБИ Барановичи 5 550 1485 400 2 400 16 300
1П4-3АIIIт 400 2 100 19 300
1П7-2АIIIт 740 1 500 9 500
КЖБИ 13 Одинцово 9 800
4 ПГ 6-3 5 970 1 490 300 1 525 8 600
КСКиД Орша 10 500
4 ПВ6-3 1 950 13 500
2 ПГ6-5Ат ЗЖБИ-2 Рязань 1 500 14 000
2 ПГ6-2А ЖБК Воскресенск 1 530 9 000

В наименовании указан тип плит, согласно маркировке:

  • ПК — пустотная;
  • ПО — монолитная плоская;
  • 1П, ПГ, ПВ — ребристая;
  • 2П — кессонная.

Все цены приведены с учетом доставки до МКАД.

Виды

Плитный стройматериал изготавливается в заводских условиях и делится на несколько типов. По конструктивным особенностям:

  • плоские без технологических отверстий;
  • гладкие с отверстиями под вентиляцию, освещение, сброс кровли;
  • сводчатые без отверстий;
  • плиты-оболочки с отверстиями.

По варианту монтажа:

  • с опорой на верхние элементы каркаса дома;
  • для обустройства на нижних распорках.

По типу поперечного сечения:

  • ребристые;
  • многопустотные;
  • сплошные.

По типу упрочнения арматурой:

  • классические;
  • с напряженными стержнями арматуры.

По необходимости производятся другие типы перекрытий. Для этого на этапе заливки вводятся коррективы, согласно требованиям к свойствам конечного изделия. Например, в плите проделываются дополнительные отверстия под коммуникации, конструктивные проемы, вырезы или углубления.
